| उत्पत्ति के प्लेस: | चीन, कोरिया |
| ब्रांड नाम: | YUHONG |
| प्रमाणन: | TEMA Class R / ASME Section VIII Division 1 |
| मॉडल संख्या: | टेमा टाइप बीईएम वर्टिकल शेल और ट्यूब हीट एक्सचेंजर |
| न्यूनतम आदेश मात्रा: | 1 सेट |
|---|---|
| मूल्य: | USD 50,000 - USD 1,000,000 PER SET |
| पैकेजिंग विवरण: | मानक लकड़ी के बक्से या ग्राहक की आवश्यकताओं के आधार पर कस्टम पैकेजिंग। |
| प्रसव के समय: | 60-90 दिन |
| भुगतान शर्तें: | टी/टी, डी/पी, डी/ए, एल/सी, वेस्टर्न यूनियन |
| आपूर्ति की क्षमता: | 500 सेट/महीना |
| गैस्केट: | विस्तारित ग्रेफाइट (ईजी) परतों के साथ मोनेल 400 ग्रूव्ड गैसकेट | शैल ट्यूबशीट मंद: | Ø1170 मिमी x 63.5 मिमी (नाममात्र) |
|---|---|---|---|
| डिज़ाइन कोड: | एएसएमई अनुभाग आठवीं प्रभाग। 1, टीईएमए क्लास आर/तकनीकी गणना 14-8134 | बंडल प्रकार: | फिनन्ड ट्यूब बंडल संरचना |
| प्रेशर पार्ट्स: | एएसएमई एसबी-127 / यूएनएस एन04400 (मोनेल 400), एएसएमई एसए-516 जीआर। 70 | नोजल मानक: | एएनएसआई बी16.5 फ्लैंज, क्लास 150 / क्लास 6000 एनपीटी कपलिंग्स |
| प्रमुखता देना: | मोनेल 400 शेल और ट्यूब हीट एक्सचेंजर,TEMA प्रकार BEM हीट एक्सचेंजर,फिक्स्ड ट्यूब शीट हीट एक्सचेंजर |
||

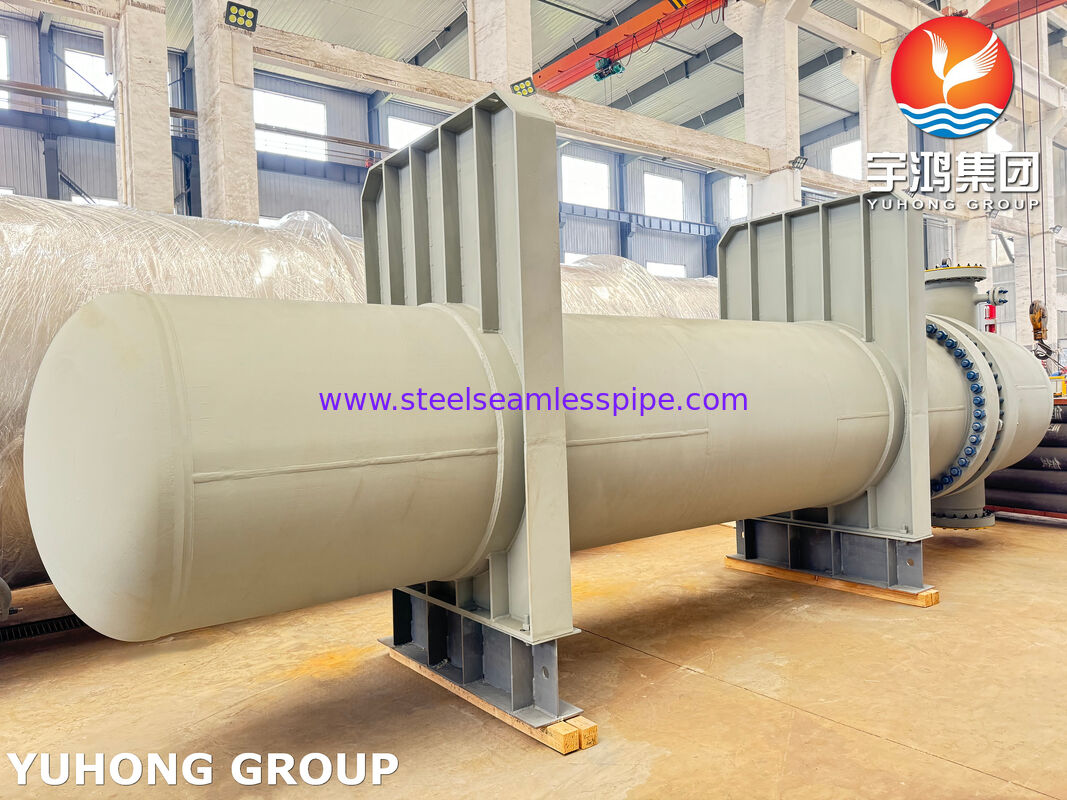

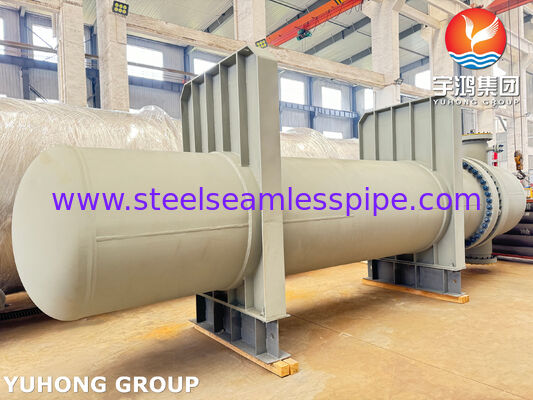

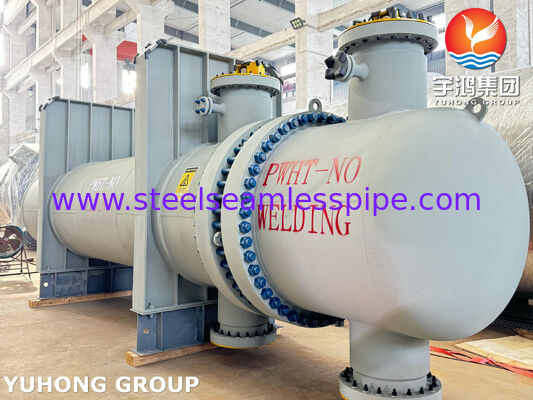

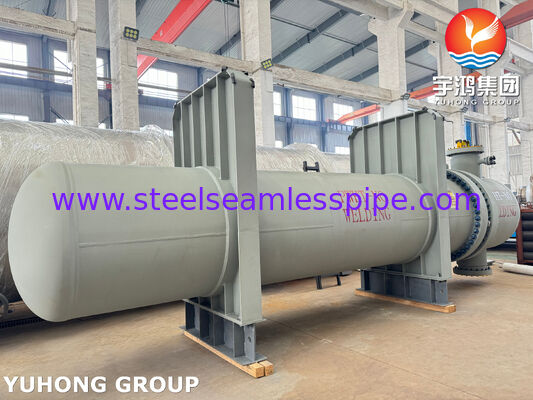

TEMA टाइप BEM 1108 ट्यूब्स मोनेल 400 फिक्स्ड ट्यूबशीट शेल और ट्यूब हीट एक्सचेंजर
यह यूनिट एक औद्योगिक शेल और ट्यूब हैहीट एक्सचेंजर(जिसे टीम हीट एक्सचेंजर) भी कहा जाता है, जिसे ASME सेक्शन VIII डिव. 1 और TEMA क्लास R मानकों के अनुसार सख्ती से डिजाइन किया गया है
| घटक का नाम | ड्राइंग संदर्भ | ASME सामग्री विनिर्देश | आयाम और तकनीकी पैरामीटर |
| ट्यूबशीट | E2-1566 | ASME SB-127 UNS N04400 (मोनेल 400) | OD Ø1170 मिमी, मोटाई 63.5 मिमी, 8x M12 टैप्ड छेद |
| बंडल असेंबली | E1-9277 | ASME SB-163 UNS N04400 (मोनेल 400) | 1108-ट्यूब फिन्ड ट्यूब बंडल, गहराई विस्तार 40.5/60.5 मिमी |
| शेल बैरल | E1-9311 | ASME SA-516 Gr. 70 + SB-127 क्लैड | कार्बन स्टील बेस प्लेट जिसमें मोनेल 400 आंतरिक क्लैडिंग परत है |
| चैनल / हेड | E1-9311 | ASME SA-516 Gr. 70 + SB-127 ओवरले | डुअल-पास चैनल हेडर जिसमें नोजल N1 (18"-150) और N2 (6"-150) हैं |
| सीलिंग गैस्केट | E1-9311 नोट 2 | मोनेल 400 / विस्तारित ग्रेफाइट | ठोस मोनेल 400 सेरेटेड मेटल कोर जिसमें डुअल फेसिंग ग्रेफाइट लेयर्स हैं |
| नोजल फ्लैंज | E1-9311 | ASME SA-105 / SA-106 Gr. B / मोनेल 400 | N1-N4 फ्लैंज्ड कनेक्शन ANSI B16.5; N5-N11 NPT 6000# कपलिंग |
सटीक ट्यूब विस्तार प्रक्रिया: फिन्ड ट्यूब बंडल को मोनेल 400 ट्यूबशीट में डुअल-डेप्थ टॉर्क विस्तार प्रक्रिया (40.5 मिमी और 60.5 मिमी पर गहराई विस्तार) का उपयोग करके सुरक्षित किया जाता है
संक्षारण प्रतिरोधी क्लैडिंग और धातुकर्म: संक्षारक वाष्पों के संपर्क में आने वाले शेल और दबाव-धारण करने वाले हेड्स की सभी गीली सतहें ASME SB-127 UNS N04400 (मोनेल 400) ठोस या क्लैड सामग्री का उपयोग करती हैं।
प्रवाह वितरण और बैफल पोजिशनिंग: भारी-भरकम इम्पिंजमेंट सुरक्षा प्लेटों और ट्रांसवर्स बैफल प्लेटों के साथ एकीकृत, 750 मिमी और 753 मिमी पर समान ट्यूब सपोर्ट स्पेसिंग बनाए रखता है।
हाइड्रोस्टैटिक और न्यूमेटिक परीक्षण: शेल-साइड और ट्यूब-साइड दबाव परीक्षण ASME सेक्शन VIII डिव. 1 नियमों के अनुसार स्वतंत्र रूप से आयोजित किए जाते हैं
गैर-विनाशकारी परीक्षा (NDE): सभी फुल-पेनेट्रेशन बट-वेल्डेड सीम पर 100% रेडियोग्राफिक टेस्टिंग (RT) लागू की जाती है; ट्यूबशीट-टू-ट्यूब विस्तारित/वेल्डेड जोड़ों पर 100% लिक्विड पेनिट्रेंट टेस्टिंग (PT) लागू की जाती है
सतह कोटिंग और फिनिशिंग: संरचनात्मक बाहरी कार्बन स्टील घटकों पर हॉट डिप गैल्वनाइजिंग की जाती है; अंतिम कोटिंग एप्लिकेशन में ग्रेफाइट + AISI 316 / पावर ग्राफ़ 3 प्रीमियम उच्च-तापमान सुरक्षात्मक फिनिश शामिल है
लिफ्टिंग और हैंडलिंग अटैचमेंट: हीट एक्सचेंजर शेल में इंस्टॉलेशन के बाद हटाने और प्लग सीलिंग के लिए निर्धारित है

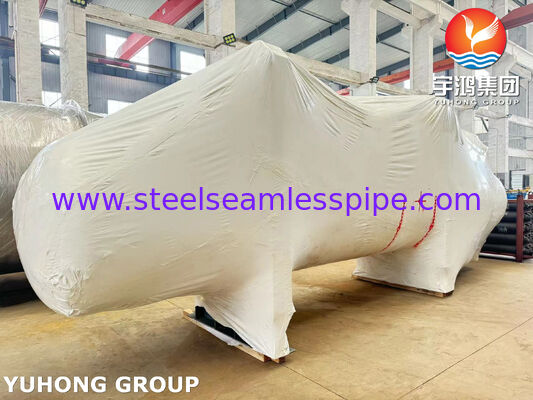

फ्लैंज फेसिंग सुरक्षा: सभी ANSI B16.5 रेज्ड फेस फ्लैंज और फीमेल NPT कपलिंग को महासागर माल ढुलाई और निर्यात परिवहन के लिए भारी-भरकम प्लास्टिक कवर प्लेटों और जंग-अवरोधक कैप के साथ फिट किया गया है
