एएसटीएम एन हीट एक्सचेंजर पार्ट्स ट्यूब शीट बॉटन हेड शेल

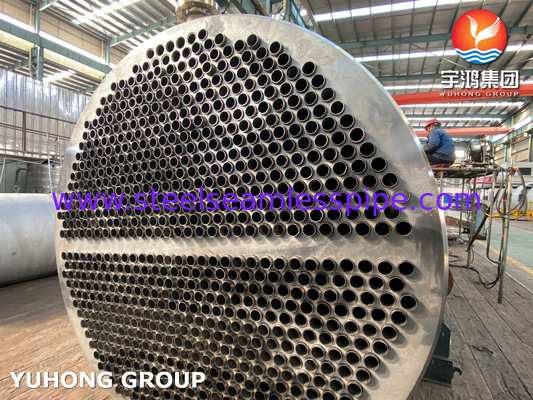

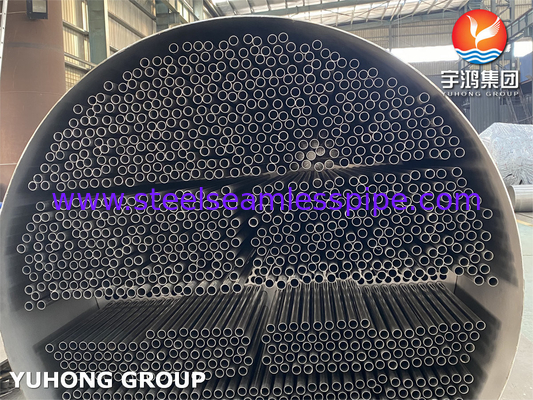

एक ट्यूब शीट एक हीट एक्सचेंजर का एक घटक है जिसका उपयोग ट्यूबों को समर्थन और जगह में रखने के लिए किया जाता है। यह आमतौर पर एक धातु सामग्री से बना होता है, जैसे कार्बन स्टील या स्टेनलेस स्टील,और ट्यूबों और हीट एक्सचेंजर के खोल के बीच एक सुरक्षित और लीक-प्रूफ कनेक्शन प्रदान करने के लिए डिज़ाइन किया गया है.

ट्यूब शीट आमतौर पर एक मोटी, सपाट प्लेट होती है जिसमें ट्यूबों को समायोजित करने के लिए छेद किए जाते हैं।छेद का आकार और व्यवस्था हीट एक्सचेंजर के विशिष्ट डिजाइन और आवश्यकताओं पर निर्भर करेगाट्यूबों को छेद में डाला जाता है और फिर एक कस सील बनाने के लिए विस्तारित या वेल्डेड किया जाता है।

ट्यूबों को समर्थन देने के अतिरिक्त, ट्यूब शीट ट्यूबों के माध्यम से बहने वाले तरल पदार्थ को हीट एक्सचेंजर के खोल में बहने वाले तरल पदार्थ से अलग करने का भी काम करती है।इससे तरल पदार्थों के मिश्रण या दूषित होने से बचा जा सकता है.

ट्यूब शीट हीट एक्सचेंजर का एक महत्वपूर्ण घटक है और इसे उचित प्रदर्शन और विश्वसनीयता सुनिश्चित करने के लिए सावधानीपूर्वक डिजाइन और निर्मित करने की आवश्यकता है।यह उच्च तापमान और दबावों का सामना करने में सक्षम होना चाहिए जो अक्सर हीट एक्सचेंजर अनुप्रयोगों में पाए जाते हैंसामग्री चयन, छेद डिजाइन और विनिर्माण प्रक्रियाएं यह सुनिश्चित करने में भूमिका निभाती हैं कि ट्यूब शीट इन आवश्यकताओं को पूरा करे।

ट्यूब शीट हीट एक्सचेंजर का एक अनिवार्य हिस्सा है, जो समर्थन, सीलिंग और द्रव पृथक्करण कार्य प्रदान करता है।यह हीट एक्सचेंजर में गर्मी हस्तांतरण प्रक्रिया की दक्षता और प्रभावशीलता को निर्धारित करने में एक महत्वपूर्ण कारक है.

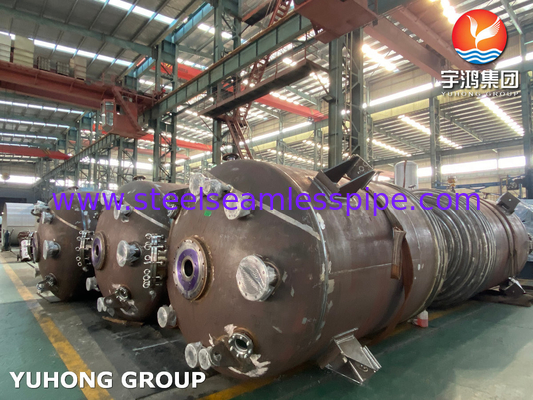

एक हीट एक्सचेंजर का खोल हीट एक्सचेंजर का बाहरी आवरण या संलग्नक है।यह गर्मी हस्तांतरण तरल पदार्थ को शामिल करने के लिए और गर्म और ठंडे तरल पदार्थों का आदान-प्रदान किया जा रहा के बीच एक सुरक्षात्मक बाधा प्रदान करने के लिए बनाया गया है. खोल आमतौर पर धातु से बना होता है और उच्च तापमान और दबाव का सामना करने के लिए डिज़ाइन किया गया है। खोल के अंदर, ट्यूब या चैनल होते हैं जिनके माध्यम से गर्म और ठंडे तरल पदार्थ बहते हैं,दो तरल पदार्थों के बीच कुशल गर्मी हस्तांतरण की अनुमतिशेल का डिजाइन और निर्माण हीट एक्सचेंजर के समग्र प्रदर्शन और दक्षता के लिए महत्वपूर्ण है।

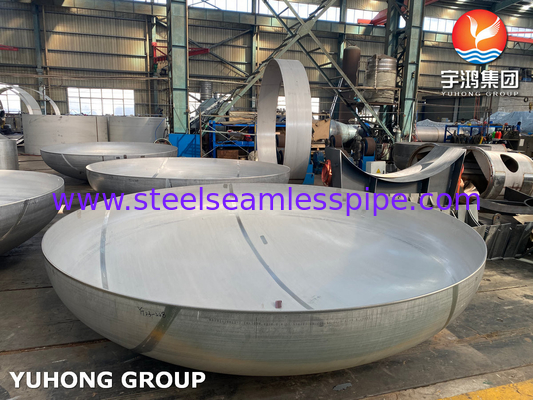

एक हीट एक्सचेंजर का निचला सिर वह घटक है जो हीट एक्सचेंजर के खोल के नीचे से सील करता है।यह आम तौर पर एक सपाट या डिश प्लेट है जो गर्मी हस्तांतरण तरल पदार्थों को रखने और रिसाव को रोकने के लिए खोल के नीचे वेल्डेड या बोल्ट हैनिचला सिर हीट एक्सचेंजर का एक महत्वपूर्ण हिस्सा है क्योंकि यह खोल के भीतर तरल पदार्थों के दबाव और तापमान को बनाए रखने में मदद करता है।यह आम तौर पर एक ऐसी सामग्री से बना है जो एक्सचेंजर में उपयोग किए जाने वाले गर्मी हस्तांतरण तरल पदार्थों के साथ संगत है, जैसे कार्बन स्टील, स्टेनलेस स्टील, या टाइटेनियम। नीचे के सिर में गर्मी हस्तांतरण तरल पदार्थों के लिए इनलेट और आउटलेट कनेक्शन के लिए उद्घाटन भी हो सकते हैं।

ट्यूब शीट का उपयोग विभिन्न अनुप्रयोगों में किया जाता है, जिनमें शामिल हैंः

1हीट एक्सचेंजरः ट्यूब शीट हीट एक्सचेंजर का अभिन्न अंग है, जिसका उपयोग दो तरल पदार्थों के बीच गर्मी हस्तांतरित करने के लिए किया जाता है।ट्यूब शीट ट्यूबों को जगह में रखता है और दो तरल प्रवाहों के बीच एक सील प्रदान करता है.

2बॉयलर: बॉयलर में ट्यूब शीट का उपयोग ट्यूबों को सपोर्ट करने और दहन गैसों और पानी/भाप के बीच सील प्रदान करने के लिए किया जाता है।

3कंडेनसर: ट्यूब शीट का उपयोग कंडेनसर में किया जाता है, जिसका उपयोग भाप को तरल पदार्थों में संघनित करने के लिए किया जाता है। ट्यूब शीट ट्यूबों को जगह पर रखती है और कुशल गर्मी हस्तांतरण की अनुमति देती है।

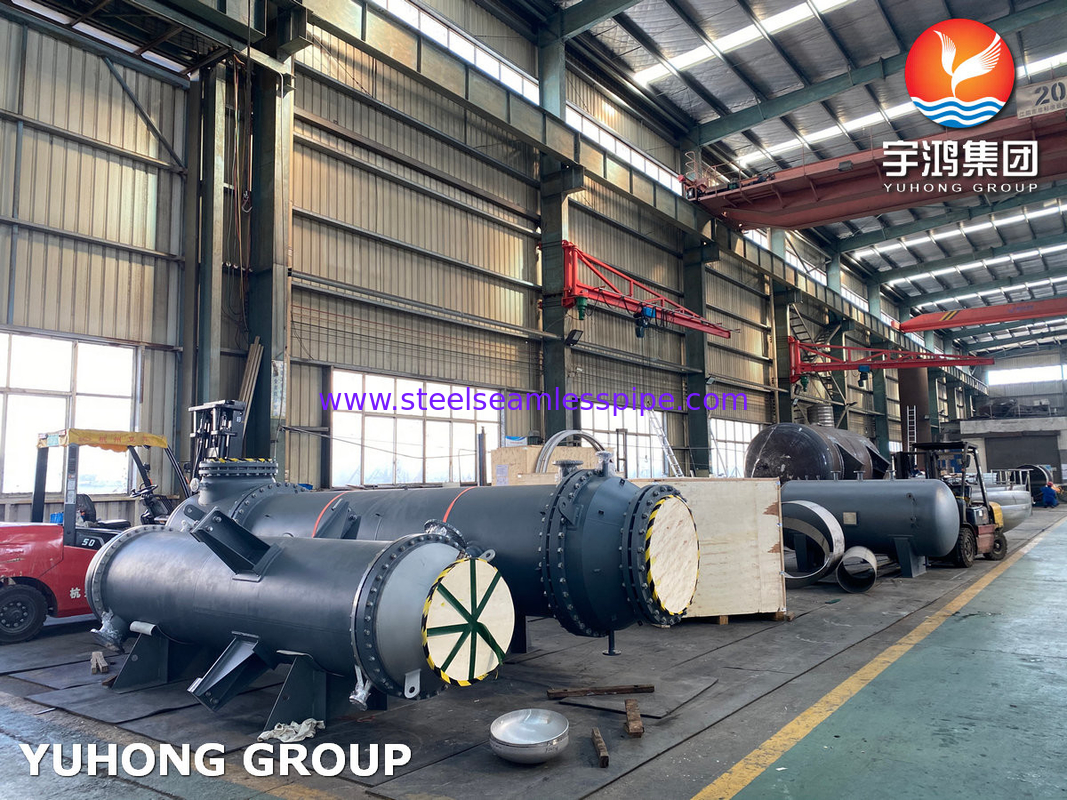

4शेल और ट्यूब हीट एक्सचेंजर्सः शेल और ट्यूब हीट एक्सचेंजर्स में ट्यूबों को सपोर्ट करने के लिए ट्यूब शीट का उपयोग किया जाता है, जिनका आमतौर पर तेल और गैस, रासायनिक,और बिजली उत्पादन.

5दबाव वाहिकाएंः ट्यूब शीट का प्रयोग दबाव वाहिकाओं में किया जाता है, जो गैसों या तरल पदार्थों को वातावरण के दबाव से काफी भिन्न दबाव में रखने के लिए डिज़ाइन किए गए कंटेनर होते हैं।ट्यूब शीट संरचनात्मक समर्थन प्रदान करती है और पोत की अखंडता बनाए रखने में मदद करती है.

6रिएक्टर: रिएक्टरों में ट्यूब शीट का प्रयोग किया जाता है, जो रासायनिक प्रतिक्रियाओं को करने के लिए उपयोग किए जाने वाले पात्र हैं।ट्यूब शीट ट्यूबों को जगह में रखता है और प्रतिक्रियाओं और आसपास के बीच एक सील प्रदान करता है.

7वाष्पीकरकः वाष्पीकरकों में ट्यूब शीटों का प्रयोग किया जाता है, जिनका उपयोग तरल पदार्थ को वाष्पित करने और इसे भंग ठोस पदार्थों या अन्य अशुद्धियों से अलग करने के लिए किया जाता है।ट्यूब शीट ट्यूबों का समर्थन करता है और कुशल गर्मी हस्तांतरण की अनुमति देता है.
