| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | YUHONG |
| प्रमाणन: | ISO9001:2015; ISO14001:2015; ISO45001:2018; PED 2014/68/EU; WPS/PQR/WPQ; ISO 3834 |
| मॉडल संख्या: | एन/ए |
| न्यूनतम आदेश मात्रा: | 500 किग्रा |
|---|---|
| मूल्य: | To be discussed |
| पैकेजिंग विवरण: | स्वनिर्धारित |
| प्रसव के समय: | 50-120 दिन |
| भुगतान शर्तें: | एल/सी,टी/टी |
| आपूर्ति की क्षमता: | 5000 मीटर/दिन |
| उत्पाद: | घाव फिन ट्यूब | सामग्री: | ASME SA179 |
|---|---|---|---|
| आवेदन: | एयर-कूल्ड हीट एक्सचेंजर्स | पैकेट: | स्वनिर्धारित |
| प्रमुखता देना: | हीट एक्सचेंजर्स के लिए केएल टाइप फिन्ड ट्यूब्स,एएसएमई एसए179 कार्बन स्टील फिन ट्यूब्स,एयर-कूल्ड हीट एक्सचेंजर फिन्ड ट्यूब्स |
||
ASME SA179 सामग्री के साथ निर्मित KL प्रकार के फिनेड ट्यूबव्यापक रूप से इस्तेमाल किया गर्मी हस्तांतरण घटकों के लिए डिजाइन कर रहे हैंवायु-कूल्ड हीट एक्सचेंजर (एसीएचई), औद्योगिक शीतलक, कंडेनसर और प्रक्रिया हीट एक्सचेंजर उपकरणयह उत्पाद एक निर्बाध ठंडे खींच कम कार्बन स्टील को जोड़ती है।ASME SA179 बेस ट्यूबएल्यूमीनियम एल-फुट फिन के साथ जो यांत्रिक रूप से एक विशेष रूप से घुमावदार ट्यूब सतह पर लॉक किया जाता है।
KL फिनिंग प्रक्रिया पारंपरिक एल-प्रकार के फिन ट्यूबों की तुलना में ट्यूब और फिन के बीच एक मजबूत यांत्रिक संबंध बनाती है।घुमावदार ट्यूब सतह संपर्क दबाव में वृद्धि और पंख स्थिरता में सुधार करता है, KL फिनड ट्यूबों को अनुप्रयोगों के लिए उपयुक्त बनाता है जिसमें शामिल हैंथर्मल साइक्लिंग, कंपन और निरंतर बाहरी संचालन.
एएसएमई SA179 KL विंटेड ट्यूब आमतौर पर चयनित कर रहे हैं के लिएरिफाइनरी, पेट्रोकेमिकल संयंत्र, प्राकृतिक गैस सुविधाएं, बिजली उत्पादन प्रणाली, एचवीएसी उपकरण और औद्योगिक शीतलन इकाइयांजहां हवा की ओर से कुशल गर्मी हस्तांतरण और विश्वसनीय दीर्घकालिक प्रदर्शन की आवश्यकता होती है।
KL पंख डिजाइन का उपयोग करता हैः
यह संरचना तापमान में उतार-चढ़ाव और उपकरण के कंपन के कारण होने वाले पंखों के ढीले होने के प्रति बेहतर प्रतिरोध प्रदान करती है।
विस्तारित पंखुड़ी सतह बाहरी गर्मी हस्तांतरण क्षेत्र को बढ़ाती है, जिससे वायु-कूल्ड हीट एक्सचेंजर कम उपकरण फुटप्रिंट के साथ उच्च थर्मल प्रदर्शन प्राप्त कर सकते हैं।
एएसएमई SA179 कम कार्बन स्टील पाइप प्रदान करते हैंः
KL फिनड ट्यूब प्रदर्शन और अर्थव्यवस्था के बीच संतुलन प्रदान करते हैं, जिससे वे मध्यम तापमान वायु-कूल्ड अनुप्रयोगों के लिए पसंदीदा फिन ट्यूब डिजाइनों में से एक बन जाते हैं।
ASME SA179 KL फिनड ट्यूबों का व्यापक रूप से उपयोग किया जाता हैः
| पद | विशिष्ट विनिर्देश |
|---|---|
| बेस ट्यूब सामग्री | एएसएमई SA179 सीमलेस कोल्ड-ट्रॉवन लो कार्बन स्टील |
| पंखुड़ी का प्रकार | KL प्रकार (कुंडल L-फुट लपेटा हुआ फिन) |
| पंख की सामग्री | एल्यूमीनियम 1060 / एल्यूमीनियम 1100 / तांबा (वैकल्पिक) |
| ट्यूब बाहरी व्यास | 12.7 मिमी ️ 38.1 मिमी (1/2" ️ 1-1/2") |
| ट्यूब दीवार मोटाई | 1.0 मिमी ∙ 3.5 मिमी |
| ट्यूब की लंबाई | 3,000 मिमी ️ 18,000 मिमी |
| पंखुड़ी की ऊंचाई | 8 मिमी 19 मिमी |
| पंख की मोटाई | 0.25 मिमी ∙ 0.50 मिमी |
| फिन पिच | 1.5 मिमी 3.5 मिमी (लगभग 717 पंख/इंच) |
| अधिकतम सेवा तापमान | पंखुड़ी सामग्री और परिचालन स्थितियों के आधार पर आम तौर पर 250°C तक |
ग्राहक के चित्र, थर्मल डिजाइन आवश्यकताओं और हीट एक्सचेंजर निर्माता के विनिर्देशों के अनुसार अनुकूलित KL फिन ट्यूब आयामों का उत्पादन किया जा सकता है।
एएसएमई एसए179 पाइपलेस ट्यूबों, कंडेनसरों और इसी तरह के गर्मी हस्तांतरण उपकरण के लिए निर्बाध ठंडा खींच कम कार्बन स्टील ट्यूबों को निर्दिष्ट करता है।
विशिष्ट रासायनिक संरचनाः
| तत्व | आवश्यकता |
|---|---|
| कार्बन (सी) | 00.06 ️ 0.18% |
| मैंगनीज (Mn) | 0.27 ️ 0.63% |
| फास्फोरस (पी) | ≤0.035% |
| सल्फर (S) | ≤0.035% |
नियंत्रित कम कार्बन संरचना उत्कृष्ट मशीनीकरण, ठंडे काम के प्रदर्शन और KL फिनिंग प्रक्रिया के दौरान दरार के प्रतिरोध प्रदान करती है।
विशिष्ट यांत्रिक आवश्यकताएंः
| संपत्ति | न्यूनतम आवश्यकता |
|---|---|
| तन्य शक्ति | 325 एमपीए |
| उपज शक्ति | 180 एमपीए |
| लम्बाई | ३५% |
| कठोरता | अधिकतम 72 HRB |
ये यांत्रिक गुण यह सुनिश्चित करते हैं कि पाइप विनिर्माण प्रक्रियाओं का सामना कर सके और हीट एक्सचेंजर के संचालन के दौरान संरचनात्मक विश्वसनीयता बनाए रखे।
ASME SA179 सीमलेस ट्यूबों का निरीक्षण निम्नलिखित के लिए किया जाता हैः
ट्यूब और फिन के बीच बंधन क्षेत्र को बढ़ाने के लिए ट्यूब की बाहरी सतह को एक घुमावदार पैटर्न के साथ यांत्रिक रूप से संसाधित किया जाता है।
एक एल्यूमीनियम एल के आकार की पंख पट्टी लगातार घुमावदार ट्यूब के चारों ओर लपेटा जाता है, एक तंग यांत्रिक कनेक्शन का गठन करता है।
संपर्क की गुणवत्ता और गर्मी हस्तांतरण दक्षता में सुधार के लिए पंख के पैर को ट्यूब की सतह पर मजबूती से दबाया जाता है।

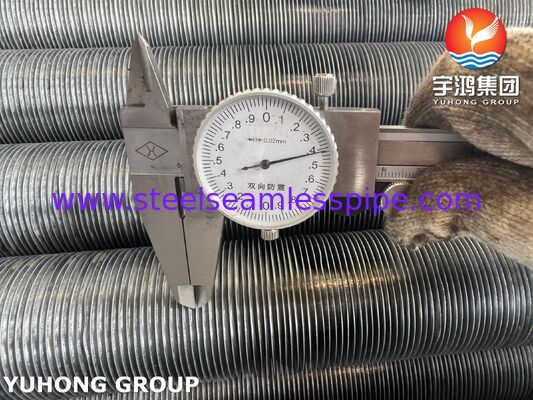

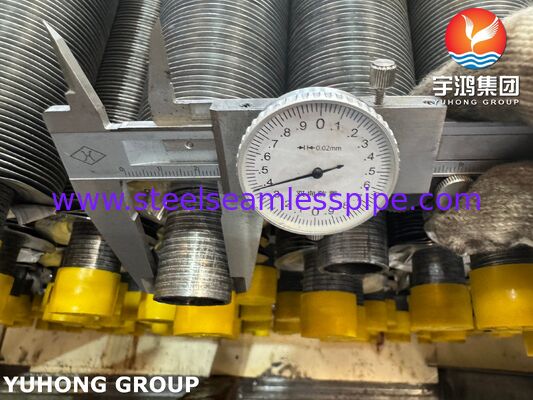

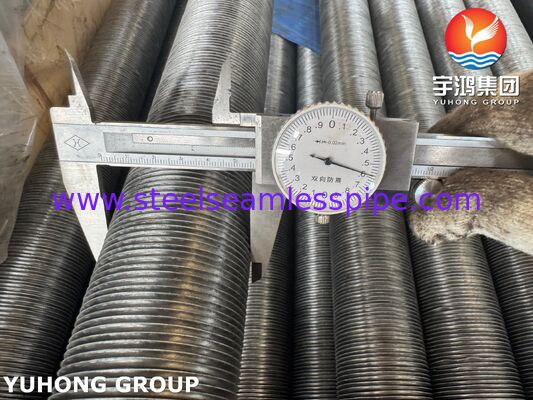

समाप्त KL फिनड ट्यूबों की आयामी सटीकता, फिन लगाव की गुणवत्ता और सतह की स्थिति की जांच की जाती है।
एएसएमई SA179 आवश्यकताओं और ग्राहक विनिर्देशों के अनुपालन को सुनिश्चित करने के लिए, KL फिनड ट्यूबों को व्यापक निरीक्षण से गुजरना पड़ता हैः
उपलब्ध प्रलेखन में निम्नलिखित शामिल हैंः
| उद्योग | विशिष्ट उपकरण |
|---|---|
| तेल एवं गैस | वायु कूलर, प्रक्रिया कंडेनसर |
| पेट्रोकेमिकल | गैस कूलर, हाइड्रोकार्बन एक्सचेंजर |
| रासायनिक प्रसंस्करण | गर्मी वसूली प्रणाली |
| विद्युत उत्पादन | शीतलन उपकरण |
| एचवीएसी और रेफ्रिजरेशन | संघनक इकाइयां |
| औद्योगिक निर्माण | प्रक्रिया शीतलन प्रणाली |
ASME SA179 KL फिनड ट्यूब हवा ठंडा हीट एक्सचेंजर अनुप्रयोगों के लिए एक विश्वसनीय समाधान प्रदान करते हैंकुशल गर्मी हस्तांतरण, सुरक्षित पंखों का लगाव और आर्थिक संचालनउच्च गुणवत्ता वाले निर्बाध कार्बन स्टील ट्यूब और यांत्रिक रूप से लॉक किए गए एल्यूमीनियम फिन्स का संयोजन मांग वाले औद्योगिक वातावरण में स्थिर प्रदर्शन प्रदान करता है।
उत्कृष्ट विनिर्माण क्षमता, सिद्ध गर्मी हस्तांतरण क्षमता और व्यापक अनुप्रयोग लचीलापन के साथ, KL फिनड ट्यूब इंजीनियरों के डिजाइन के लिए पसंदीदा विकल्प बने हुए हैंवायु कूलर, कंडेनसर और औद्योगिक हीट एक्सचेंजर सिस्टम.
