| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | YUHONG |
| प्रमाणन: | ISO9001:2015; ISO14001:2015; ISO45001:2018; PED 2014/68/EU; WPS/PQR/WPQ; ISO 3834 |
| मॉडल संख्या: | एन/ए |
| न्यूनतम आदेश मात्रा: | 500 किग्रा |
|---|---|
| मूल्य: | To be discussed |
| पैकेजिंग विवरण: | स्वनिर्धारित |
| प्रसव के समय: | 50-120 दिन |
| भुगतान शर्तें: | एल/सी,टी/टी |
| आपूर्ति की क्षमता: | 5000 मीटर/दिन |
| उत्पाद: | एक्सट्रूडेड फिन ट्यूब | सामग्री: | एएसटीएम ए192 + एल्युमीनियम 1060 |
|---|---|---|---|
| आवेदन: | एयर-कूल्ड कंडेनसर | पैकेट: | स्वनिर्धारित |

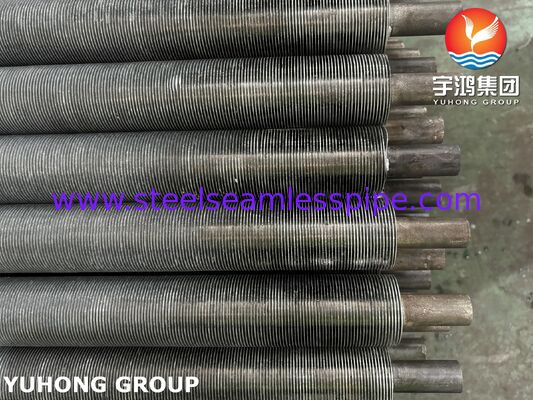

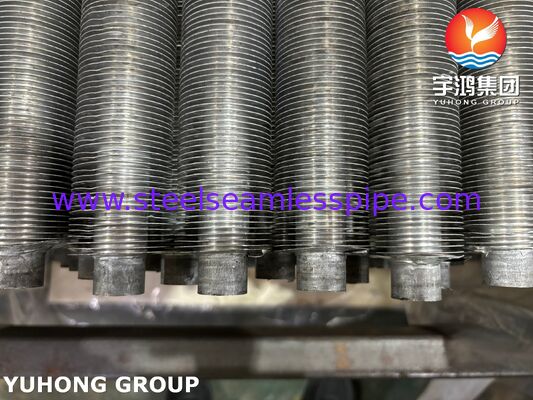

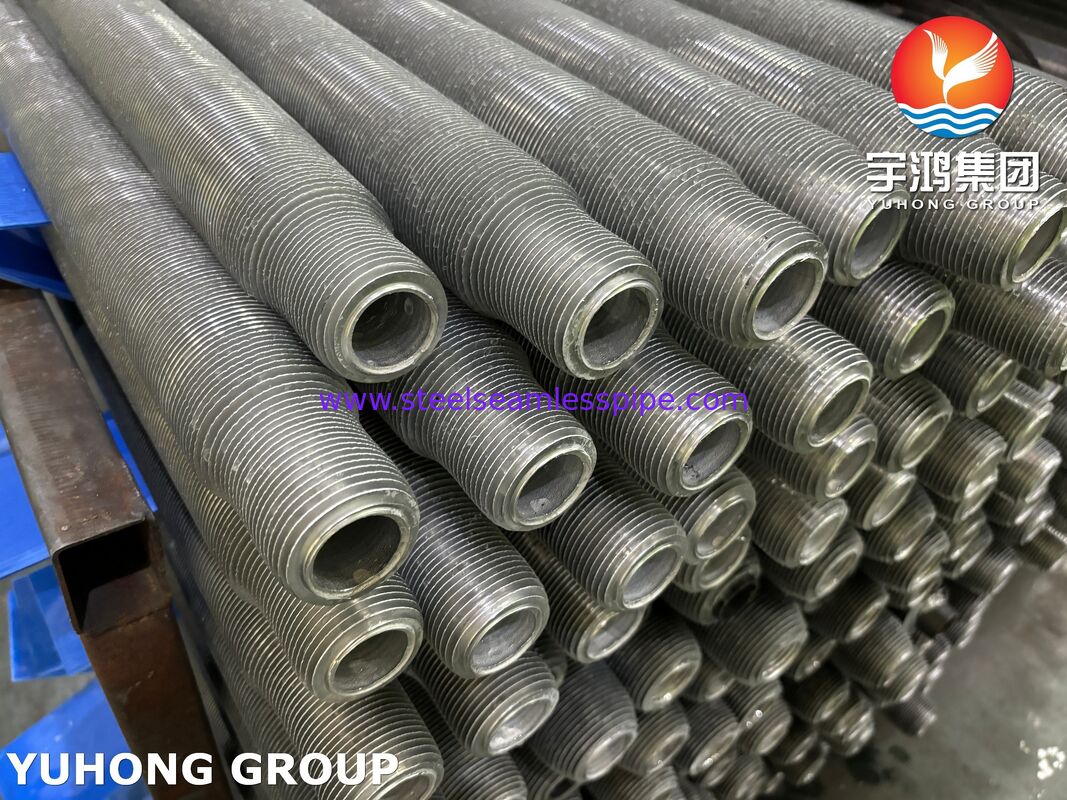

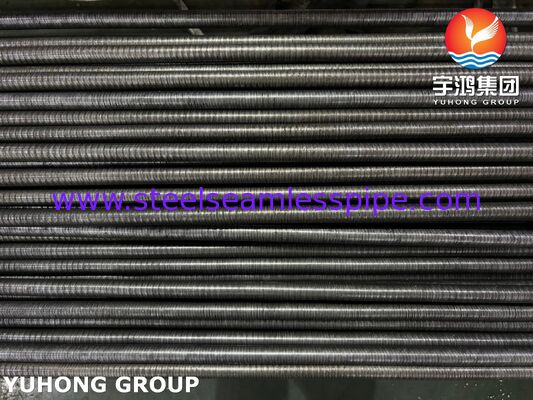

हवा से ठंडे कंडेनसर के लिए बाहर निकाले गए पंख वाले ट्यूबउच्च दक्षता वाले हीट ट्रांसफर घटकों को कठोर शीतलन अनुप्रयोगों के लिए डिज़ाइन किया गया है जहां विश्वसनीय थर्मल प्रदर्शन, संक्षारण प्रतिरोध और लंबे सेवा जीवन की आवश्यकता होती है।उच्च गुणवत्ता के साथ निर्मितएएसटीएम ए 192 कार्बन स्टील बेस ट्यूबऔरएल्यूमीनियम 1060 बाहरी पंख सामग्री, इन ट्यूबों के लिए उत्कृष्ट गर्मी विनिमय क्षमता प्रदान करते हैंवायु-कूल्ड कंडेनसर (एसीसी), बिजली संयंत्र शीतलन प्रणाली, पेट्रोकेमिकल सुविधाएं, रिफाइनरी इकाइयां और औद्योगिक गर्मी वसूली उपकरण.
एक्सट्रूज़न विनिर्माण प्रक्रिया स्टील ट्यूब के चारों ओर एक अभिन्न एल्यूमीनियम फिन संरचना बनाती है, जिससे फिन और ट्यूब के बीच एक मजबूत यांत्रिक बंधन बनता है।पारंपरिक लिपटे या वेल्डेड फिना ट्यूबों की तुलना में, एक्सट्रूडेड फिनेड ट्यूब बेहतर संपर्क स्थिरता, बढ़ी हुई संक्षारण सुरक्षा, और कंपन और थर्मल साइकिल के लिए बेहतर प्रतिरोध प्रदान करते हैं।
एएसटीएम ए 192 कार्बन स्टील ट्यूबों और एल्यूमीनियम 1060 पंखों का संयोजन यांत्रिक शक्ति, थर्मल चालकता और आर्थिक संचालन का एक अनुकूलित संतुलन प्रदान करता है,उन्हें बड़े पैमाने पर हवा से ठंडे हीट एक्सचेंजर सिस्टम में व्यापक रूप से उपयोग करने के लिए.
एल्यूमीनियम पंख को स्टील ट्यूब की बाहरी सतह पर यांत्रिक रूप से बाहर निकाला जाता है, जिससे यह सुनिश्चित होता हैः
एक्सट्रूज़न के दौरान, एल्यूमीनियम ट्यूब की सतह के चारों ओर एक निरंतर सुरक्षात्मक परत बनाता है,कार्बन स्टील ट्यूब को वायुमंडलीय संक्षारण से बचाने और बाहरी प्रतिष्ठानों में सेवा विश्वसनीयता में सुधार करने में मदद करता है.
एल्यूमीनियम 1060 उत्कृष्ट थर्मल चालकता प्रदान करता है, जिससे हल्के निर्माण को बनाए रखते हुए वायु-कूल्ड कंडेनसर में कुशल गर्मी अपव्यय की अनुमति मिलती है।
एक्सट्रूडेड फिनेड ट्यूब आमतौर पर निम्नलिखित में लागू होते हैंः
एक्सट्रूडेड फिनेड ट्यूबों का एसीसी सिस्टम में व्यापक रूप से उपयोग किया जाता हैः
निम्नलिखित के लिए उपयुक्त:
सामान्य अनुप्रयोगों में शामिल हैंः
| पद | विनिर्देश |
|---|---|
| उत्पाद का नाम | एक्सट्रूडेड फिनेड ट्यूब |
| आवेदन | वायु-कूल्ड कंडेनसर/वायु-कूल्ड हीट एक्सचेंजर |
| बेस ट्यूब सामग्री | एएसटीएम ए१९२ कार्बन स्टील |
| पंख की सामग्री | एल्यूमीनियम 1060 |
| विनिर्माण विधि | एल्यूमीनियम एक्सट्रूज़न बनाने |
| ट्यूब प्रकार | निर्बाध कार्बन स्टील ट्यूब |
| पंखुड़ी का प्रकार | एकात्मिक एक्सट्रूडेड एल्यूमीनियम फिन |
| सतह की स्थिति | मिल खत्म / अनुकूलित उपचार |
| मानक लंबाई | 6,000 मिमी / 12,000 मिमी (कस्टम लंबाई उपलब्ध) |
निम्नलिखित आयाम आमतौर पर हवा-कूल्ड कंडेनसर अनुप्रयोगों के लिए निर्मित होते हैंः
| पैरामीटर | विशिष्ट सीमा |
|---|---|
| बाहरी व्यास | 19.05 मिमी ️ 38.10 मिमी |
| दीवार की मोटाई | 1.65 मिमी ∙ 3.50 मिमी |
| ट्यूब की लंबाई | 3,000 मिमी ️ 15,000 मिमी |
सामान्य आकारों में शामिल हैंः
| पैरामीटर | विशिष्ट सीमा |
|---|---|
| पंख का बाहरी व्यास | 40 मिमी ️ 80 मिमी |
| पंखुड़ी की ऊंचाई | 8 मिमी 22 मिमी |
| पंख की मोटाई | 0.3 मिमी ∙ 0.6 मिमी |
| पंखुड़ी घनत्व | 394 ¢ 630 पंख/मीटर |
(ग्राहक के चित्रों और थर्मल डिजाइन आवश्यकताओं के अनुसार कस्टम आयामों का निर्माण किया जा सकता है।)
एएसटीएम ए 192 एक निर्बाध कार्बन स्टील बॉयलर और हीट एक्सचेंजर ट्यूब विनिर्देश है जिसका उपयोग उच्च तापमान और दबाव गर्मी हस्तांतरण अनुप्रयोगों के लिए व्यापक रूप से किया जाता है।
| तत्व | अधिकतम / आवश्यकता |
|---|---|
| कार्बन (सी) | ≤0.06 ∼0.18% |
| मैंगनीज (Mn) | 0.27 ∙0.63% |
| फास्फोरस (पी) | ≤0.035% |
| सल्फर (S) | ≤0.035% |
| सिलिकॉन (Si) | ≤0.25% |
| संपत्ति | आवश्यकता |
|---|---|
| तन्य शक्ति | ≥325 एमपीए |
| उपज शक्ति | ≥ 180 एमपीए |
| लम्बाई | ≥35% |
एल्यूमीनियम 1060 एक व्यावसायिक रूप से शुद्ध एल्यूमीनियम मिश्र धातु है जिसमें उत्कृष्ट थर्मल चालकता और संक्षारण प्रतिरोध है।
| तत्व | सामग्री |
|---|---|
| एल्यूमीनियम (Al) | ≥99.60% |
| सिलिकॉन (Si) | ≤0.25% |
| लोहा (Fe) | ≤0.35% |
| तांबा (Cu) | ≤0.05% |
| मैंगनीज (Mn) | ≤0.03% |
| मैग्नीशियम (एमजी) | ≤0.03% |
| जस्ता (Zn) | ≤0.05% |
| संपत्ति | विशिष्ट मूल्य |
|---|---|
| तन्य शक्ति | 75 ∼ 135 एमपीए |
| उपज शक्ति | 20°95 एमपीए |
| लम्बाई | २०% ४५% |
| ऊष्मा चालकता | लगभग 230 W/m·K |
उत्पादन प्रक्रिया में निम्नलिखित शामिल हैंः
हवा से ठंडे कंडेनसर सिस्टम में विश्वसनीय संचालन सुनिश्चित करने के लिए, बाहर निकाले गए फिनड ट्यूबों को सख्त गुणवत्ता निरीक्षण से गुजरना पड़ता है।
इसमें शामिल हैंः
सामान्य विधियाँ:
जाँच किए गए मापदंडों में शामिल हैंः
सत्यापित करने के लिए किया जाता हैः
हाइड्रोस्टैटिक या वायवीय परीक्षण ग्राहक विनिर्देशों और परियोजना आवश्यकताओं के अनुसार किया जा सकता है।
