| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | YUHONG |
| प्रमाणन: | ISO9001:2015; ISO14001:2015; ISO45001:2018; PED 2014/68/EU; WPS/PQR/WPQ; ISO 3834 |
| मॉडल संख्या: | एन/ए |
| न्यूनतम आदेश मात्रा: | 500 किग्रा |
|---|---|
| मूल्य: | To be discussed |
| पैकेजिंग विवरण: | स्वनिर्धारित |
| प्रसव के समय: | 50-120 दिन |
| भुगतान शर्तें: | एल/सी,टी/टी |
| आपूर्ति की क्षमता: | 5000 मीटर/दिन |
| उत्पाद: | HFW फिन ट्यूब | सामग्री: | ASTM A269 TP321 |
|---|---|---|---|
| आवेदन: | अपशिष्ट ताप पुनर्प्राप्ति प्रणालियाँ | पैकेट: | स्वनिर्धारित |

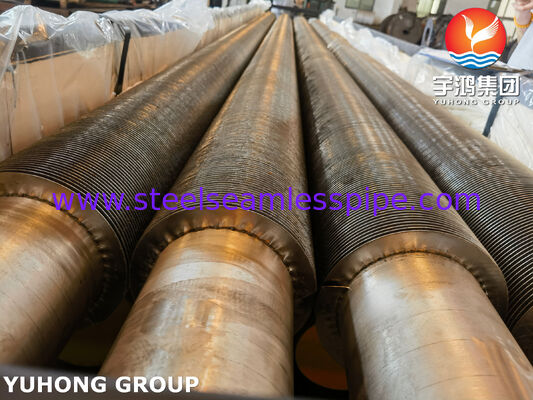

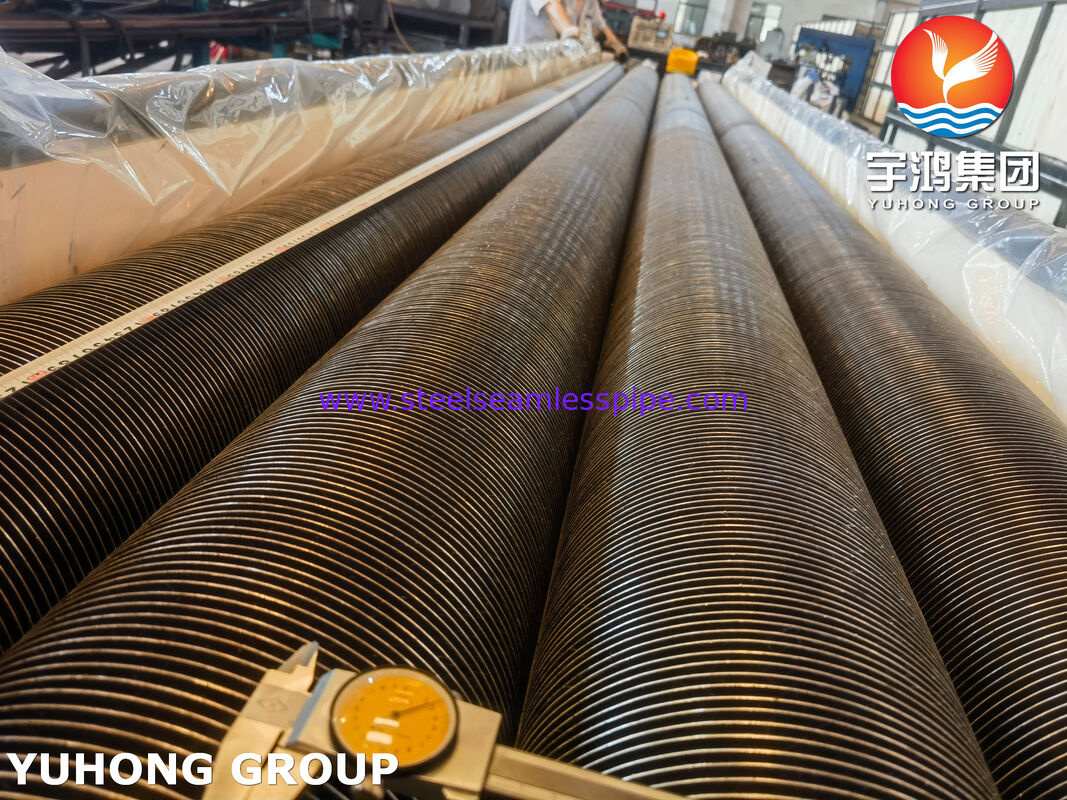

उच्च-आवृत्ति वेल्डेड फिन्ड ट्यूब्स जो ASTM A269 TP321 स्टेनलेस स्टील से निर्मित होते हैं, वे उन्नत ताप अंतरण घटक हैं जिन्हें मांग वाले अपशिष्ट ताप पुनर्प्राप्ति प्रणालियों, औद्योगिक बॉयलर, फायरड हीटर, निकास गैस ताप एक्सचेंजर्स, और ऊर्जा-बचत तापीय पुनर्प्राप्ति उपकरणों के लिए डिज़ाइन किया गया है।
उच्च-आवृत्ति प्रतिरोध वेल्डिंग तकनीक का उपयोग करके, फिन्स को ट्यूब की सतह पर लगातार वेल्ड किया जाता है, जिससे उत्कृष्ट ताप अंतरण दक्षता, यांत्रिक स्थिरता, और कंपन और तापीय चक्रण के प्रतिरोध के साथ एक मजबूत धातुकर्म बंधन बनता है।
ASTM A269 TP321 एक टाइटेनियम-स्थिर ऑस्टेनिटिक स्टेनलेस स्टील है जो उच्च-तापमान के संपर्क के बाद अंतर-कण संक्षारण के लिए बेहतर प्रतिरोध प्रदान करता है। यह TP321 उच्च-आवृत्ति वेल्डेड फिन्ड ट्यूब्स को विशेष रूप से उच्च तापमान, संक्षारक फ्लू गैसों, और दीर्घकालिक निरंतर संचालन के लिए एक पसंदीदा समाधान बन जाते हैं।
पारंपरिक घाव फिन्ड ट्यूब्स की तुलना में, उच्च-आवृत्ति वेल्डेड फिन्ड ट्यूब्स उच्च फिन्ड अटैचमेंट शक्ति, बेहतर तापीय प्रदर्शन, और विस्तारित सेवा जीवन प्रदान करते हैं, जिससे वे औद्योगिक अपशिष्ट ताप पुनर्प्राप्ति और ताप विनिमायक अनुप्रयोगों के लिए एक पसंदीदा समाधान बन जाते हैं।
उच्च-आवृत्ति वेल्डिंग प्रक्रिया फिन्ड और बेस ट्यूब के बीच एक टिकाऊ कनेक्शन बनाती है, जो तापीय प्रतिरोध को कम करती है और कंपन या तापीय विस्तार के तहत फिन्ड के ढीले होने को रोकती है।
TP321 स्टेनलेस स्टील उच्च तापमान पर अच्छी यांत्रिक शक्ति और ऑक्सीकरण प्रतिरोध बनाए रखता है, जिससे यह निकास गैस पुनर्प्राप्ति और उच्च-तापमान ताप विनिमायक प्रणालियों के लिए उपयुक्त है।
TP321 का टाइटेनियम स्थिरीकरण वेल्डिंग और उच्च-तापमान सेवा के दौरान कार्बाइड अवक्षेपण को कम करता है, जिससे अंतर-कण संक्षारण के खिलाफ प्रतिरोध में सुधार होता है।
वेल्डेड फिन्स द्वारा प्रदान किया गया बढ़ा हुआ बाहरी सतह क्षेत्र ताप अंतरण दक्षता को महत्वपूर्ण रूप से बढ़ाता है, जिससे निकास गैसों, दहन प्रणालियों और औद्योगिक प्रक्रियाओं से ऊर्जा की पुनर्प्राप्ति संभव होती है।
स्टेनलेस स्टील ट्यूब सामग्री और वेल्डेड फिन्ड निर्माण का संयोजन तापीय थकान, संक्षारण और यांत्रिक तनाव के खिलाफ उत्कृष्ट प्रतिरोध प्रदान करता है।
ASTM A269 TP321 उच्च-आवृत्ति वेल्डेड फिन्ड ट्यूब्स का व्यापक रूप से उपयोग किया जाता है:
| मद | विनिर्देश |
|---|---|
| उत्पाद प्रकार | उच्च-आवृत्ति वेल्डेड फिन्ड ट्यूब |
| बेस ट्यूब सामग्री | ASTM A269 TP321 स्टेनलेस स्टील |
| निर्माण प्रक्रिया | उच्च-आवृत्ति प्रतिरोध वेल्डिंग |
| ट्यूब मानक | ASTM A269 |
| ट्यूब प्रकार | सीमलेस / वेल्डेड स्टेनलेस स्टील ट्यूब |
| फिन्ड सामग्री | स्टेनलेस स्टील TP321 / TP304 / अनुकूलित |
| फिन्ड प्रकार | ठोस फिन्ड या दांतेदार फिन्ड |
| सतह उपचार | पिकलिंग, पैसिवेशन, पॉलिशिंग (वैकल्पिक) |
| लंबाई | 18,000 मिमी तक (अनुकूलित उपलब्ध) |
अपशिष्ट ताप पुनर्प्राप्ति अनुप्रयोगों के लिए निम्नलिखित आयामों का आमतौर पर उत्पादन किया जाता है:
| बाहरी व्यास | दीवार की मोटाई |
|---|---|
| 12.7 मिमी | 1.0–2.0 मिमी |
| 15.88 मिमी | 1.0–2.5 मिमी |
| 19.05 मिमी | 1.2–3.0 मिमी |
| 25.4 मिमी | 1.5–3.5 मिमी |
| 31.75 मिमी | 1.5–4.0 मिमी |
| 38.1 मिमी | 2.0–5.0 मिमी |
| 50.8 मिमी | 2.5–6.0 मिमी |
| 63.5 मिमी | 3.0–6.5 मिमी |
(हीट एक्सचेंजर डिजाइन आवश्यकताओं के अनुसार कस्टम आयाम उपलब्ध हैं।)

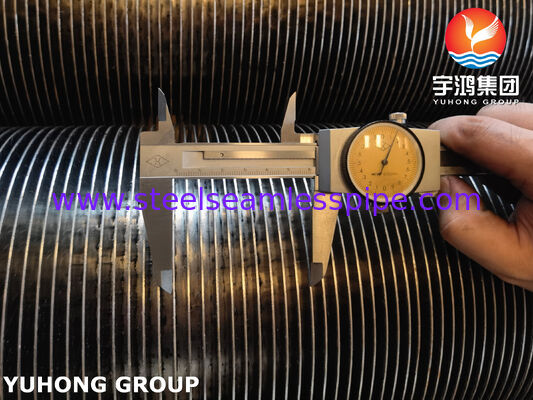

| पैरामीटर | मानक सीमा |
|---|---|
| फिन्ड ऊंचाई | 8–30 मिमी |
| फिन्ड मोटाई | 0.3–1.0 मिमी |
| फिन्ड पिच | 2.5–8 फिन्स/इंच |
| फिन्ड प्रकार | ठोस / दांतेदार |
| फिन्ड व्यवस्था | एकल स्टार्ट / एकाधिक स्टार्ट |
| अधिकतम ट्यूब लंबाई | 18 मीटर तक |
उत्पादन प्रक्रिया में शामिल हैं:
अपशिष्ट ताप पुनर्प्राप्ति प्रणालियों में विश्वसनीय प्रदर्शन सुनिश्चित करने के लिए, TP321 उच्च-आवृत्ति वेल्डेड फिन्ड ट्यूब्स सख्त गुणवत्ता निरीक्षण से गुजरते हैं:

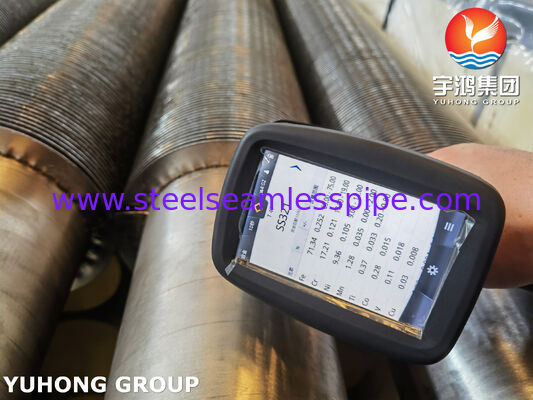

मिश्र धातु संरचना को सत्यापित करने के लिए ऑप्टिकल उत्सर्जन स्पेक्ट्रोस्कोपी (OES) या समकक्ष विधियों का उपयोग करके किया जाता है।
शामिल हैं:
जांचे गए मापदंडों में शामिल हैं:
शामिल हैं:
उपलब्ध परीक्षण विधियाँ:
शामिल हैं:
| तत्व | अधिकतम / सीमा |
|---|---|
| कार्बन (C) | ≤0.08 |
| सिलिकॉन (Si) | ≤1.00 |
| मैंगनीज (Mn) | ≤2.00 |
| फास्फोरस (P) | ≤0.045 |
| सल्फर (S) | ≤0.030 |
| क्रोमियम (Cr) | 17.0–19.0 |
| निकल (Ni) | 9.0–12.0 |
| टाइटेनियम (Ti) | 5 × C min – 0.70 |
| लोहा (Fe) | शेष |
| गुण | आवश्यकता |
|---|---|
| तन्यता शक्ति | ≥515 MPa |
| उपज शक्ति (0.2% ऑफसेट) | ≥205 MPa |
| दीर्घीकरण | ≥35% |
| कठोरता (विशिष्ट) | ≤HRB 90 |
| घनत्व | लगभग 7.9 ग्राम/सेमी³ |
ASTM A269 TP321 उच्च-आवृत्ति वेल्डेड फिन्ड ट्यूब्स प्रदान करते हैं:
ये लाभ उन्हें ऊर्जा दक्षता में सुधार और परिचालन लागत को कम करने की चाह रखने वाले उद्योगों के लिए एक प्रभावी विकल्प बनाते हैं।
हम अंतरराष्ट्रीय मानकों के अनुसार सख्त नियंत्रण के साथ वेल्डेड फिन्ड ट्यूब्स का निर्माण करते हैं:
उच्च-तापमान निकास प्रणालियों, औद्योगिक बॉयलर और रिफाइनरी ताप पुनर्प्राप्ति उपकरणों सहित विभिन्न अपशिष्ट ताप पुनर्प्राप्ति डिजाइनों के लिए अनुकूलित समाधान उपलब्ध हैं।
