| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | YUHONG |
| प्रमाणन: | ISO9001:2015; ISO14001:2015; ISO45001:2018; PED 2014/68/EU; WPS/PQR/WPQ; ISO 3834 |
| मॉडल संख्या: | एन/ए |
| न्यूनतम आदेश मात्रा: | 500 किग्रा |
|---|---|
| मूल्य: | To be discussed |
| पैकेजिंग विवरण: | स्वनिर्धारित |
| प्रसव के समय: | 50-120 दिन |
| भुगतान शर्तें: | एल/सी,टी/टी |
| आपूर्ति की क्षमता: | 5000 मीटर/दिन |
| उत्पाद: | एम्बेडेड फिन ट्यूब | सामग्री: | दाँतेदार फिन ट्यूब |
|---|---|---|---|
| आवेदन: | एम्बेडेड फिन ट्यूब | पैकेट: | स्वनिर्धारित |

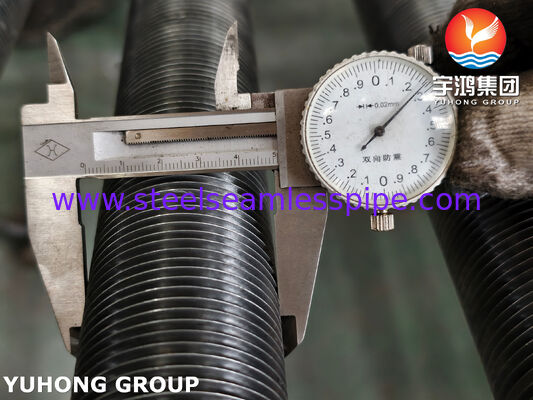

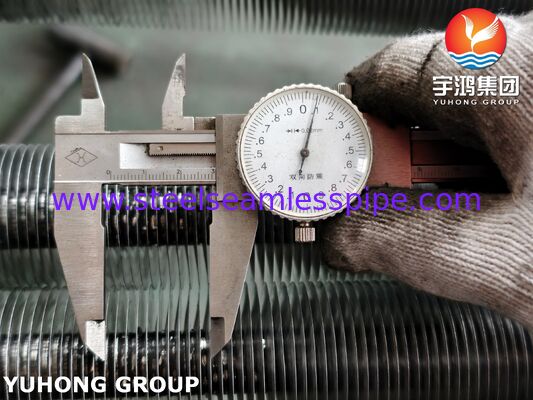

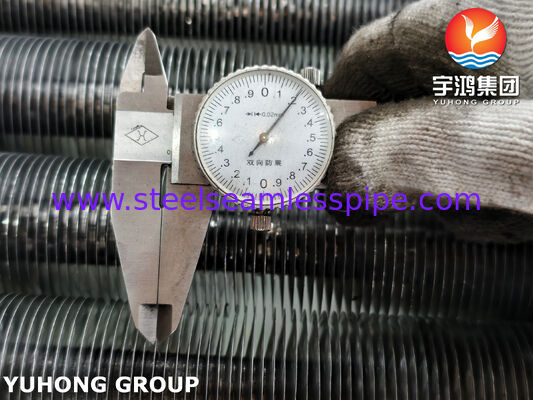

एयर कूलर कंडेनसर के लिए एंबेडेड फिन ट्यूबउच्च-प्रदर्शन वाले ताप स्थानांतरण घटकों के लिए डिज़ाइन किया गया हैएयर-कूल्ड कंडेनसर सिस्टम (एसीसी)और बड़े पैमाने पर औद्योगिक शीतलन अनुप्रयोग। ए के साथ निर्मितGOST 550-2020 कार्बन स्टील बेस ट्यूब AL1060 एल्यूमीनियम एम्बेडेड पंखों के साथ संयुक्त, ये ट्यूब उत्कृष्ट तापीय चालकता, यांत्रिक शक्ति और दीर्घकालिक संक्षारण प्रतिरोध प्रदान करते हैं।
एम्बेडेड फिन संरचना स्टील ट्यूब की बाहरी सतह में पेचदार खांचे की मशीनिंग और खांचे में एल्यूमीनियम पंखों को मजबूती से एम्बेड करके निर्मित की जाती है। यह यांत्रिक बॉन्डिंग विधि एक टिकाऊ फिन-टू-ट्यूब कनेक्शन बनाती है, जो उच्च कंपन, थर्मल साइक्लिंग और बाहरी परिचालन स्थितियों के तहत भी कुशल गर्मी हस्तांतरण सुनिश्चित करती है।
इन फिन ट्यूबों का व्यापक रूप से उपयोग किया जाता हैबिजली संयंत्र, पेट्रोकेमिकल सुविधाएं, रिफाइनरी इकाइयां, प्राकृतिक गैस प्रसंस्करण संयंत्र और औद्योगिक भाप संघनन प्रणाली, जहां विश्वसनीय ताप अस्वीकृति प्रदर्शन और लंबी सेवा जीवन आवश्यक है।
AL1060 एल्यूमीनियम पंख उत्कृष्ट तापीय चालकता प्रदान करते हैं, जो नंगे ट्यूबों की तुलना में बाहरी ताप हस्तांतरण क्षेत्र को काफी बढ़ाते हैं। विस्तारित सतह क्षेत्र एयर-साइड गर्मी हस्तांतरण दक्षता में सुधार करता है, जिससे कॉम्पैक्ट कंडेनसर डिजाइन की अनुमति मिलती है।
एम्बेडेड फिन निर्माण प्रक्रिया एल्यूमीनियम फिन और स्टील ट्यूब के बीच एक मजबूत यांत्रिक संबंध बनाती है। यह तापमान में उतार-चढ़ाव, कंपन और दीर्घकालिक संचालन के दौरान फिन को ढीला होने से रोकता है।
एल्यूमीनियम पंख स्वाभाविक रूप से एक सुरक्षात्मक ऑक्साइड परत बनाते हैं, जो वायुमंडलीय संक्षारण के खिलाफ प्रतिरोध प्रदान करते हैं। GOST 550-2020 स्टील ट्यूब कंडेनसर सेवा के लिए विश्वसनीय दबाव-वहन क्षमता प्रदान करती है।
एंबेडेड फिन ट्यूब निम्नलिखित के संपर्क में आने वाले एयर-कूल्ड कंडेनसर के लिए विशेष रूप से उपयुक्त हैं:
| वस्तु | विशिष्टता रेंज |
|---|---|
| बेस ट्यूब सामग्री | GOST 550-2020 कार्बन स्टील |
| फिन सामग्री | AL1060 एल्यूमिनियम |
| ट्यूब प्रकार | सीमलेस स्टील ट्यूब |
| विनिर्माण प्रकार | एंबेडेड/ग्रूव्ड एल-फुट मैकेनिकल बॉन्डेड फिन ट्यूब |
| ट्यूब का बाहरी व्यास | 25.4 मिमी - 76.2 मिमी |
| ट्यूब दीवार की मोटाई | 2.0 मिमी - 8.0 मिमी |
| ट्यूब की लंबाई | 3,000 मिमी - 18,000 मिमी |
| फिन ऊंचाई | 8 मिमी - 20 मिमी |
| पंख की मोटाई | 0.2 मिमी - 0.5 मिमी |
| फिन पिच | 2.0 मिमी - 5.0 मिमी |
| अधिकतम ऑपरेटिंग तापमान | लगभग 300°C तक (डिज़ाइन स्थितियों के आधार पर) |
ग्राहक के चित्र और कंडेनसर डिज़ाइन आवश्यकताओं के अनुसार अनुकूलित आयाम उपलब्ध हैं।
एंबेडेड फिन ट्यूब के साथ निर्मितGOST 550-2020 + AL1060 सामग्रीआमतौर पर इनका उपयोग किया जाता है:
औद्योगिक हीट एक्सचेंजर आवश्यकताओं के साथ विश्वसनीयता और अनुपालन सुनिश्चित करने के लिए, एम्बेडेड फिन ट्यूब व्यापक निरीक्षण प्रक्रियाओं से गुजरते हैं।
| तत्व | विशिष्ट सामग्री (%) |
|---|---|
| कार्बन (सी) | ≤ 0.25 |
| सिलिकॉन (Si) | 0.17 – 0.37 |
| मैंगनीज (एमएन) | 0.35 – 0.80 |
| फास्फोरस (पी) | ≤ 0.035 |
| सल्फर (एस) | ≤ 0.035 |
| आयरन (Fe) | संतुलन |
ग्राहक द्वारा निर्दिष्ट विशिष्ट GOST स्टील ग्रेड के अनुसार रासायनिक संरचना भिन्न हो सकती है।
| तत्व | विशिष्ट सामग्री (%) |
|---|---|
| एल्यूमिनियम (अल) | ≥ 99.60 |
| सिलिकॉन (Si) | ≤ 0.25 |
| आयरन (Fe) | ≤ 0.35 |
| तांबा (घन) | ≤ 0.05 |
| मैंगनीज (एमएन) | ≤ 0.03 |
| मैग्नीशियम (एमजी) | ≤ 0.03 |
| जिंक (Zn) | ≤ 0.05 |
| संपत्ति | मांग |
|---|---|
| तन्यता ताकत | 370 - 500 एमपीए |
| नम्य होने की क्षमता | ≥ 215 एमपीए |
| बढ़ाव | ≥ 20% |
| कठोरता | लागू ग्रेड आवश्यकताओं के अनुसार |
| संपत्ति | विशिष्ट मूल्य |
|---|---|
| तन्यता ताकत | 70 - 130 एमपीए |
| नम्य होने की क्षमता | 20 - 80 एमपीए |
| बढ़ाव | ≥ 20% |
| घनत्व | 2.70 ग्राम/सेमी³ |
| ऊष्मीय चालकता | लगभग। 230 डब्लू/एम·के |
