| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | YUHONG |
| प्रमाणन: | ISO9001:2015; ISO14001:2015; ISO45001:2018; PED 2014/68/EU; WPS/PQR/WPQ; ISO 3834 |
| मॉडल संख्या: | एन/ए |
| न्यूनतम आदेश मात्रा: | 500 किग्रा |
|---|---|
| मूल्य: | To be discussed |
| पैकेजिंग विवरण: | स्वनिर्धारित |
| प्रसव के समय: | 50-120 दिन |
| भुगतान शर्तें: | एल/सी,टी/टी |
| आपूर्ति की क्षमता: | 5000 मीटर/दिन |
| उत्पाद: | दाँतेदार फिन ट्यूब | सामग्री: | एएसटीएम A335 P11 |
|---|---|---|---|
| आवेदन: | हीट एक्सचेंजर और बॉयलर | पैकेट: | स्वनिर्धारित |
| प्रमुखता देना: | सेरेटेड फिन्ड ट्यूब्स ASTM A335 P11,उच्च दक्षता वाले हीट ट्रांसफर ट्यूब,बॉयलर हीट एक्सचेंजर फिन ट्यूब्स |
||
ASTM A335 P11 मिश्र धातु इस्पात से निर्मित दाँतेदार फिनड ट्यूबउच्च तापमान और उच्च दबाव अनुप्रयोगों में थर्मल दक्षता में सुधार करने के लिए डिज़ाइन किए गए उन्नत गर्मी हस्तांतरण घटक हैं। ट्यूब के बाहरी सतह क्षेत्र को बढ़ाकर, दाँतेदार पंख उत्कृष्ट यांत्रिक शक्ति और थर्मल तनाव के प्रतिरोध को बनाए रखते हुए गर्मी हस्तांतरण प्रदर्शन को महत्वपूर्ण रूप से बढ़ाते हैं।
एएसटीएम ए335 पी11 एक क्रोमियम-मोलिब्डेनम मिश्र धातु इस्पात ग्रेड है जिसका उपयोग इसकी बेहतर उच्च तापमान शक्ति, रेंगना प्रतिरोध और ऑक्सीकरण प्रतिरोध के कारण बिजली उत्पादन, पेट्रोकेमिकल और औद्योगिक बॉयलर सिस्टम में व्यापक रूप से किया जाता है। जब दाँतेदार फिन डिजाइन के साथ जोड़ा जाता है, तो P11 फिनयुक्त ट्यूब इसके लिए एक आदर्श समाधान प्रदान करते हैंबॉयलर इकोनॉमाइज़र, सुपरहीटर्स, रीहीटर्स, अपशिष्ट ताप पुनर्प्राप्ति इकाइयाँ, और औद्योगिक ताप विनिमायक.
हमारे दाँतेदार फिनड ट्यूबों का निर्माण नियंत्रित उत्पादन प्रक्रियाओं का उपयोग करके किया जाता है ताकि विश्वसनीय फिन अटैचमेंट, आयामी सटीकता और मांग वाली परिचालन स्थितियों के तहत लंबी सेवा जीवन सुनिश्चित किया जा सके।
ASTM A335 P11 दाँतेदार फिनड ट्यूबों का आमतौर पर उपयोग किया जाता है:
| वस्तु | विनिर्देश |
|---|---|
| प्रोडक्ट का नाम | दाँतेदार पंखों वाली ट्यूब |
| बेस ट्यूब सामग्री | एएसटीएम ए335 पी11 |
| सामग्री मानक | एएसटीएम ए335 / एएसएमई एसए335 |
| ट्यूब प्रकार | निर्बाध मिश्र धातु इस्पात ट्यूब |
| फिन सामग्री | कार्बन स्टील/मिश्र धातु स्टील/स्टेनलेस स्टील (ग्राहकों की आवश्यकताओं के अनुसार) |
| निर्माण विधि | उच्च-आवृत्ति वेल्डेड दाँतेदार पंख |
| फिन प्रकार | दाँतेदार/खंडित पेचदार पंख |
| सतह की स्थिति | आवश्यकतानुसार नंगी ट्यूब, लेपित या उपचारित |
| लंबाई | 18,000 मिमी तक (कस्टम लंबाई उपलब्ध) |
| निरीक्षण मानक | एएसटीएम, एएसएमई, एन, ग्राहक विनिर्देश |
ASTM A335 P11 सेरेटेड फिनड ट्यूबों के लिए आमतौर पर निम्नलिखित आयामों की आपूर्ति की जाती है:
| पैरामीटर | विशिष्ट रेंज |
|---|---|
| घेरे के बाहर | 25.4 मिमी - 76.2 मिमी |
| ट्यूब दीवार की मोटाई | 2.5 मिमी - 10 मिमी |
| ट्यूब की लंबाई | 3,000 मिमी - 18,000 मिमी |
| पैरामीटर | विशिष्ट रेंज |
|---|---|

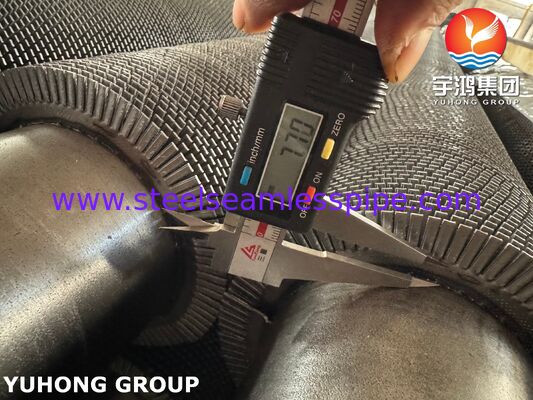

| फिन ऊंचाई | 10 मिमी - 25 मिमी |
| पंख की मोटाई | 0.8 मिमी - 2.5 मिमी |

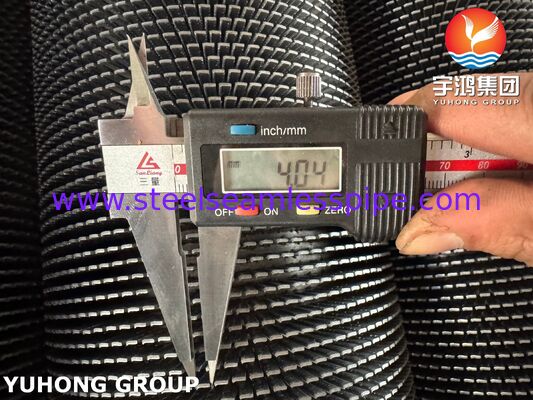

| फिन पिच | 2.3 मिमी - 8 मिमी |
| फिन घनत्व | 125 - 430 फ़िन/मीटर |
| दाँतेदार गहराई | 5 मिमी - 30 मिमी |
हीट एक्सचेंजर डिजाइन आवश्यकताओं, परिचालन स्थितियों और ग्राहक चित्र के अनुसार आयामों को अनुकूलित किया जा सकता है।
| तत्व | संघटन (%) |
|---|---|
| कार्बन (सी) | 0.05 – 0.15 |
| मैंगनीज (एमएन) | 0.30 – 0.60 |
| सिलिकॉन (Si) | 0.50 – 1.00 |
| क्रोमियम (Cr) | 1.00 – 1.50 |
| मोलिब्डेनम (मो) | 0.44 – 0.65 |
| फास्फोरस (पी) | 0.025 अधिकतम |
| सल्फर (एस) | 0.025 अधिकतम |
क्रोमियम और मोलिब्डेनम मिश्र धातु तत्व उन्नत ऑक्सीकरण प्रतिरोध, बेहतर रेंगने की शक्ति और ऊंचे तापमान पर बेहतर प्रदर्शन प्रदान करते हैं।
| संपत्ति | मांग |
|---|---|
| तन्यता ताकत | ≥ 415 एमपीए |
| नम्य होने की क्षमता | ≥ 205 एमपीए |
| बढ़ाव | ≥ 30% |
| कठोरता | एएसटीएम ए335 आवश्यकताओं के अनुसार |
| उष्मा उपचार | सामान्य बनाना और तड़का लगाना |
उच्च तापमान सेवा के लिए ताकत, कठोरता और थर्मल स्थिरता का संतुलित संयोजन प्राप्त करने के लिए एएसटीएम ए335 पी11 ट्यूबों को गर्मी से उपचारित किया जाता है।
उच्च गुणवत्ता वाले एएसटीएम ए335 पी11 सीमलेस ट्यूबों का निरीक्षण किया जाता है और आयामी और भौतिक आवश्यकताओं के अनुसार तैयार किया जाता है।
दाँतेदार पंखों को उच्च-आवृत्ति प्रतिरोध वेल्डिंग तकनीक का उपयोग करके ट्यूब की सतह पर लगातार वेल्ड किया जाता है, जिससे पंख और ट्यूब के बीच मजबूत धातुकर्म संबंध सुनिश्चित होता है।
अशांति को बढ़ाने और गर्मी हस्तांतरण दक्षता में सुधार करने के लिए फिन स्ट्रिप को दाँतेदार संरचना में संसाधित किया जाता है।
उत्पाद की विश्वसनीयता सुनिश्चित करने के लिए अंतिम ताप उपचार, सफाई और आयामी सुधार किया जाता है।
शिपमेंट से पहले प्रत्येक ट्यूब सख्त गुणवत्ता नियंत्रण से गुजरती है।
मांग वाले औद्योगिक वातावरण में विश्वसनीयता की गारंटी के लिए, एएसटीएम ए335 पी11 सीरेटेड फिनड ट्यूबों का निरीक्षण इसके माध्यम से किया जाता है:
| विशेषता | सादा ट्यूब | दाँतेदार पंखों वाली ट्यूब |
|---|---|---|
| ऊष्मा अंतरण क्षेत्र | सीमित | महत्वपूर्ण रूप से बढ़ा हुआ |
| गैस-साइड हीट ट्रांसफर | मध्यम | अशांति के कारण सुधार हुआ |
| उपकरण का आकार | बड़ा | अधिक कॉम्पैक्ट डिज़ाइन |
| थर्मल दक्षता | मानक | उच्च दक्षता |
| दूषण नियंत्रण | निचला | बेहतर वायु प्रवाह गड़बड़ी |
एएसटीएम ए335 पी11 दाँतेदार फिनड ट्यूब इनका एक अनुकूलित संयोजन प्रदान करते हैं:
वे उच्च दबाव और उच्च तापमान परिचालन स्थितियों के तहत भरोसेमंद प्रदर्शन की आवश्यकता वाले कुशल बॉयलर और हीट रिकवरी सिस्टम को डिजाइन करने वाले इंजीनियरों के लिए पसंदीदा विकल्प हैं।
