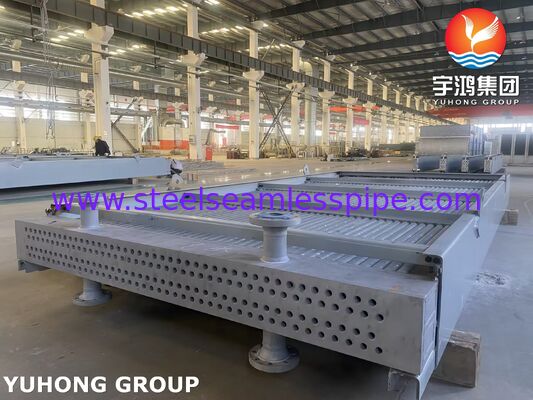

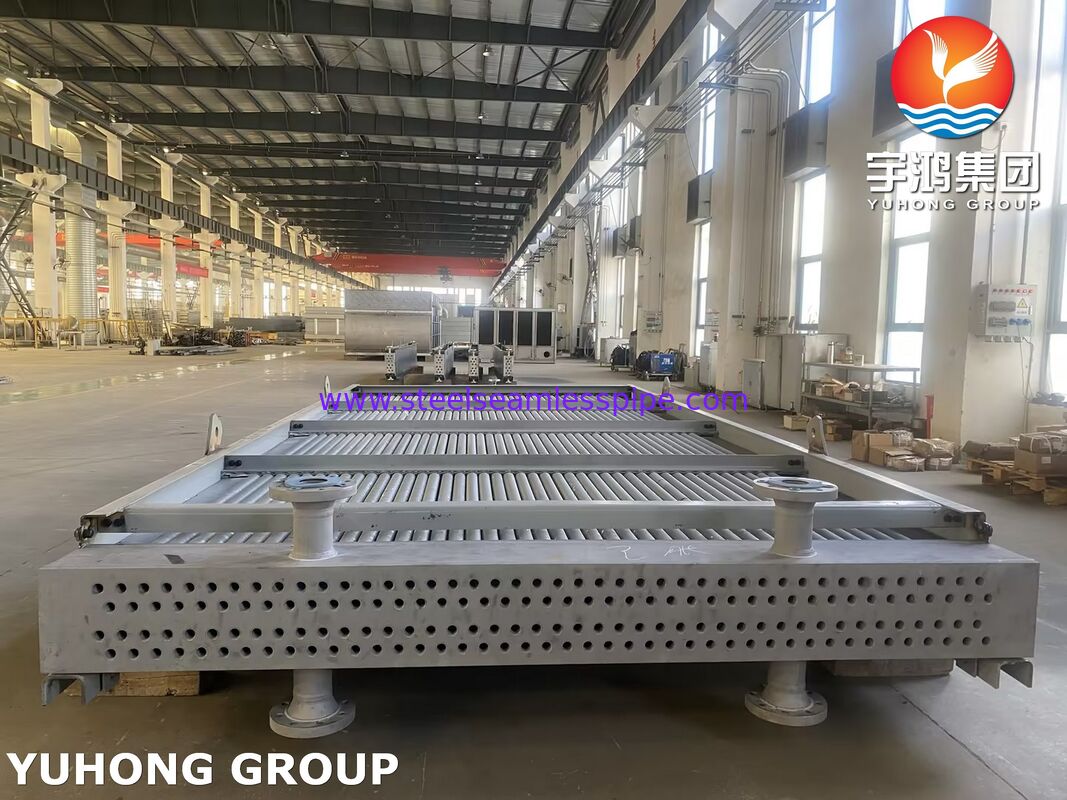

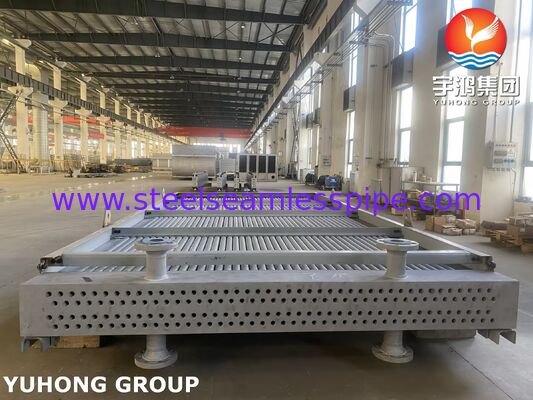

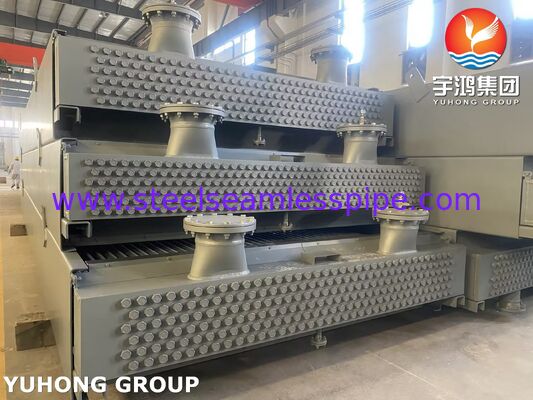

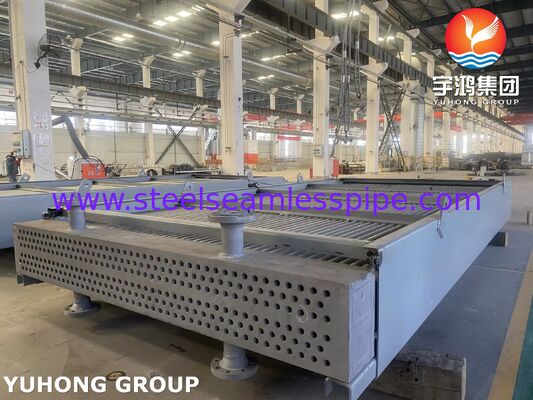

तेल और गैस रिफाइनरी के लिए एपीआई 661 प्रेरित ड्राफ्ट एएसटीएम ए 214 ट्यूब एल्यूमीनियम फिन एयर कूलर

एपीआई 661 प्रेरित ड्राफ्ट एएसटीएम ए214 ट्यूब एल्यूमिनियम फिन एयर कूलरतेल एवं गैस के लिए

रिफाइनरी

के अनुसार कड़ाई से इंजीनियर किया गयाएपीआई 661औरएएसएमई अनुभाग आठवीं, प्रभाग। 1मानक, यह भारी शुल्कएअर कूलरविशेष रूप से 390 टरबाइन (टैग: 390EA04) के स्नेहन तेल शीतलन सर्किट के लिए एक समान, पूरी तरह से विनिमेय प्रतिस्थापन के रूप में डिज़ाइन किया गया है। एक के तहत संचालनप्रेरित ड्राफ्ट एयर कूलरविन्यास, यह औद्योगिकएअर कूलर15 बार के डिज़ाइन दबाव और 100 डिग्री सेल्सियस के तापमान पर स्नेहन तरल पदार्थों की विश्वसनीय थर्मल कूलिंग को संभालता है, जिससे इष्टतम सुनिश्चित होता हैएअर कूलरतेल रिफाइनरियों और पेट्रोकेमिकल उपचार सुविधाओं के लिए परिचालन सुरक्षा।

• एयर कूलर ट्यूब बंडल कोर:
  • एयर कूलर ट्यूब:Φ38.1 मिमी के 180 टुकड़े (1-1/2")एएसटीएम ए214परिशुद्धता प्रतिरोध-वेल्डेड कार्बन स्टीलएअर कूलरट्यूब.वाणिज्यिक औद्योगिक पाइपिंग से बचते हुए, उच्च दबाव-असर वाली अखंडता सुनिश्चित करने के लिए सटीक हीट एक्सचेंजर ट्यूबों का उपयोग करके सख्ती से इंजीनियर किया गया।
  • एयर कूलर एल्यूमिनियम पंख:0.016" मोटाई के साथ 433 पंख प्रति मीटर, विशालता प्रदान करते हैंएअर कूलरथर्मल अपव्यय क्षेत्र.
• एयर कूलर हैडर और मैनिफोल्ड असेंबली:
  • एयर कूलर ट्यूब शीट:अधिक शक्तिएएसटीएम ए516 जीआर. 60कार्बन स्टील प्लेट के लिएएअर कूलरनिर्माण, परिशुद्धता मशीनीकृत।
  • एयर कूलर फ्लैंगेस:8 इंच 150 आरएफ वेल्ड-नेक फ्लैंज के अनुरूपएएसटीएम ए105के लिएएअर कूलरइनलेट/आउटलेट प्रक्रिया पाइपिंग कनेक्शन।
  • एयर कूलर प्लग:अधिमूल्यएएसटीएम ए105टिकाऊ के साथ पतला स्क्रू प्लगहल्की इस्त्रीविश्वसनीय के लिए गास्केटएअर कूलरनिरीक्षण पहुंच.

• परिशुद्धता यांत्रिक एयर कूलर ट्यूब विस्तार:सभी 180 एएसटीएम ए214 ट्यूब एक नियंत्रित यांत्रिक विस्तार प्रक्रिया से गुजरते हैं (मैंड्रिनेज) ASTM A516 Gr.60 ट्यूब शीट के अंदर एक उच्च शक्ति, रिसाव-प्रूफ स्थापित करने के लिएएअर कूलरजोड़ गंभीर तापीय चक्र तनाव का प्रतिरोध करने में सक्षम है।
• कठोर एयर कूलर फिन बॉन्डिंग:विशिष्ट फ़िनिंग तकनीक कसकर बंधी हुई लपेटन प्राप्त करती हैअल्युमीनियम पंखस्टील परएअर कूलरट्यूब. यह सटीक 433 फिन/मीटर पिच पर संरचनात्मक कठोरता को बनाए रखता है, इष्टतम की रक्षा करता हैएअर कूलरथर्मल संपर्क दक्षता और कठोर रेगिस्तानी वातावरण में गिरावट को रोकना।
• उन्नत मल्टी-पास एयर कूलर ज्यामिति:ए के साथ कॉन्फ़िगर किया गया12-पास आंतरिक विभाजन लेआउटद्रव वेग को अधिकतम करने, बढ़ाने के लिए आकार वाले बाफ़ल का उपयोग करनाएअर कूलरगर्मी हस्तांतरण गुणांक, और तेल के ठहराव को रोकता है।
• योग्य एयर कूलर वेल्डिंग संचालन:इसके लिए हेडर निर्माण, पूर्ण-प्रवेश नोजल जोड़ और विभाजन वेल्डिंगएअर कूलरअनुमोदन का सख्ती से पालन करते हुए एएसएमई-योग्य वेल्डर द्वारा किया जाता हैडब्ल्यूपीएस और पीक्यूआरप्रोटोकॉल.

• एयर कूलर के लिए 100% गैर-विनाशकारी परीक्षण (एनडीटी):के अनुरूपएअर कूलरनिरीक्षण योजना, पूर्ण रेडियोग्राफिक परीक्षण (आर टी), दृश्य परीक्षण (वीटी), और डाई प्रवेशक परीक्षण (पीटी) क्रिटिकल पर निष्पादित किए जाते हैंएअर कूलरदबाव बनाए रखने वाले वेल्ड।
• अनिवार्य एयर कूलर हाइड्रोस्टेटिक परीक्षण:प्रत्येक इकट्ठेएअर कूलरबंडल को ASME कोड (1.3x से 1.5x डिज़ाइन दबाव, तक) के अनुसार कार्यशाला में एक कठोर हाइड्रो-टेस्ट पास करना होगा22.94 बार / 326.33 पीएसआईजी) संरचनात्मक सुनिश्चित करने के लिएएअर कूलरअखंडता।
• व्यापक एयर कूलर दस्तावेज़ीकरण पैक:डिलिवरी में संपूर्ण शामिल हैएअर कूलरसामग्री परीक्षण रिपोर्ट प्रस्तुत करने वाला गुणवत्तापूर्ण डोजियर (एमटीआर/सर्टिफिकेट डी फेरेरी), प्रमाणित WPS/PQR, NDT निरीक्षण रिकॉर्ड, और अधिकृत निरीक्षण एजेंसी द्वारा हस्ताक्षरित हाइड्रो-परीक्षण प्रमाणपत्र।

• अल्जीरियाई बाज़ार और एयर कूलर सीमा शुल्क अनुपालन:जैसे प्रमुख उत्तरी अफ़्रीकी ऑपरेटरों की सख्त दस्तावेज़ीकरण आवश्यकताओं से मेल खाने में पूरी तरह से अनुभवीसोनट्रैकके लिएएअर कूलरआयात. सुचारू रूप से समर्थन करने के लिए सभी शिपिंग चालान, पैकिंग सूचियाँ और अनुरूपता के प्रमाण पत्र व्यवस्थित किए जाते हैंफॉर्म एमट्रैकिंग, बैंकिंग एलसी शर्तें, औरएअर कूलरसीमा शुल्क की हरी झण्डी।
• विशेष हेवी-ड्यूटी एयर कूलर पैकिंग:प्रतिस्थापनएअर कूलरघटकों को आंतरिक और बाहरी जंग-रोधी सुरक्षा से उपचारित किया जाता है और पूरी तरह से असेंबल किया जाता है। वे मजबूत, स्टील-प्रबलित समुद्र-योग्य लकड़ी के बक्सों में बंद हैं जिन्हें डिज़ाइन किया गया हैएसओजी पैकिंग मानक, किसी को रोकनाएअर कूलरहासी मेसाउद या बीर रेबा (बीआरएन) जैसे दूरदराज के क्षेत्रों में समुद्री नौवहन और रेगिस्तानी ट्रक पारगमन के दौरान फिन विरूपण।
• सख्त अनुसूची का पालन:की सुरक्षित डिलीवरी सुनिश्चित करने के लिए लॉजिस्टिक्स और विनिर्माण को अनुकूलित किया गया हैएअर कूलरकी सख्त अनुबंधात्मक समय सीमा के भीतर साइट पर6 महीने.
