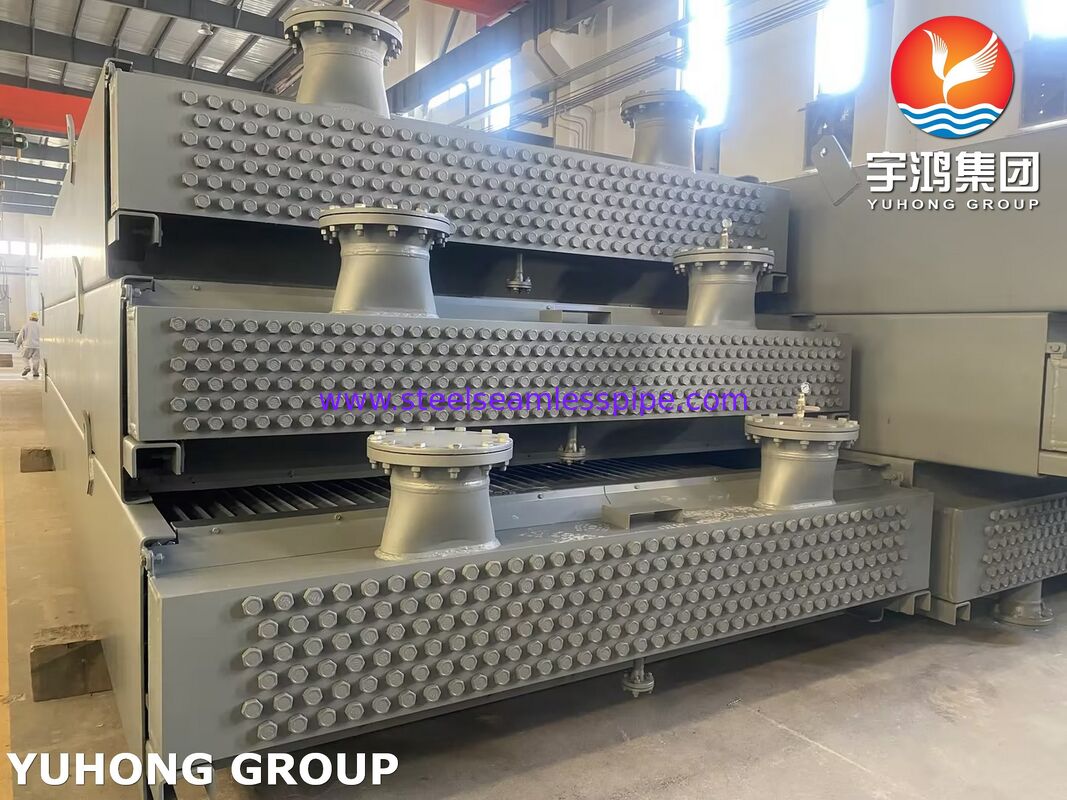

ASME VIII-1, API 661 तेल शोधन और बिजली उद्योग के लिए एयर कूल्ड हीट एक्सचेंजर

उत्पाद विवरण:

उत्पत्ति के प्लेस:	चीन
ब्रांड नाम:	Yuhong
प्रमाणन:	ASME , U STAMP , PED, API , ABS, LR, DNV, GL , BV, KR, TS, CCS
मॉडल संख्या:	एअर कूलर

भुगतान & नौवहन नियमों:

न्यूनतम आदेश मात्रा:	1 सेट
मूल्य:	1 - 1000000 USD
पैकेजिंग विवरण:	चटाई
प्रसव के समय:	45 - 150 दिन
भुगतान शर्तें:	टी/टी, एल/सी
आपूर्ति की क्षमता:	प्रति माह 100 सेट

संपर्क करें

सभी उत्पाद

स्टेनलेस स्टील सीमलेस पाइप (330)

स्टेनलेस स्टील सीमलेस ट्यूब (322)

डुप्लेक्स स्टेनलेस स्टील पाइप (134)

डुप्लेक्स स्टेनलेस स्टील ट्यूब (36)

सुई ट्यूब (152)

फिन ट्यूब (703)

उष्मा का आदान प्रदान करने वाला (27)

हीट एक्सचेंजर ट्यूब (458)

हीट एक्सचेंजर ट्यूब बंडल (46)

हीट एक्सचेंजर ट्यूबशीट (125)

हीट एक्सचेंजर बफ़ल (39)

एयर कूलर (11)

दबाव पोत (4)

स्टेनलेस स्टील वेल्डेड पाइप (61)

स्टेनलेस स्टील वेल्डेड ट्यूब (132)

निकल मिश्र धातु पाइप (273)

निकल मिश्र धातु ट्यूब (100)

कॉपर मिश्र धातु ट्यूब (249)

मिश्र धातु इस्पात ट्यूब (210)

टाइटेनियम ट्यूब (20)

ब्राइट एनील्ड ट्यूब (172)

बॉयलर ट्यूब (152)

स्टील फिटिंग (859)

स्टील निकला हुआ किनारा (658)

अन्य (404)

आवरण भाग (8)

विस्तृत उत्पाद विवरण

प्रमुखता देना:

ASME VIII-1 तेल शोधन के लिए एयर कूलर

ऊर्जा क्षेत्र के लिए API 661 एयर कूलर

ASME प्रमाणन के साथ औद्योगिक एयर कूलर

एएसएमई VIII-1, एपीआई 661 तेल शोधन और बिजली उद्योग के लिए हवा से ठंडा हीट एक्सचेंजर

युहोंग समूह कं, लिमिटेड हीट एक्सचेंज उपकरण का एक प्रमुख चीनी निर्माता है। कंपनी एएसएमई, आईएसओ 9001: 2015 और आईएसओ 14001:2015, एपीआई 661 और एएसएमई सेक्शन VIII डिवी. 1 के अनुसार एयर कूलर का डिजाइन और निर्माण करता है और तेल शोधन के लिए हीट एक्सचेंजर, कंडेनसर, वाष्पीकरण, रिएक्टर और अन्य उत्पादों की आपूर्ति भी करता है,पेट्रो रसायन और बिजली उद्योग.

उत्पाद का वर्णन

एयर कूलर (एयर कूल्ड हीट एक्सचेंजर ️ एसीएचई), एपीआई 661 और एएसएमई सेक्शन VIII की आवश्यकताओं के अनुसार डिजाइन और निर्मित,वायुमंडलीय हवा को शीतलन माध्यम के रूप में उपयोग करने वाले प्रक्रिया तरल पदार्थों और गैसों को कोलिंग और संघनित करने के लिए एक उच्च दक्षता वाला उपकरण हैयह उपकरण तेल शोधन, पेट्रोकेमिकल, गैस प्रसंस्करण और थर्मल पावर संयंत्रों में भारी औद्योगिक परिस्थितियों में संचालन के लिए है।

एयर कूलर के डिजाइन में निम्नलिखित मुख्य घटक शामिल हैंः

ट्यूब बंडलमुख्य ताप विनिमय तत्व।
अक्षीय पंखेजबरदस्ती या प्रेरित हवा की आपूर्ति।
हेडरट्यूबों के माध्यम से प्रक्रिया माध्यम का वितरण।
संरचनात्मक ढांचा
लोवरमौसम के तापमान के आधार पर हवा के प्रवाह को नियंत्रित करने के लिए।

तकनीकी विनिर्देश

पैरामीटर	Значение / Описание
डिजाइन कोड	एपीआई 661 (7वां संस्करण, आईएसओ 13706), एएसएमई सेक्शन VIII डिवी. 1
प्रमाणन	एएसएमई यू स्टैम्प
मसौदा प्रकार	मजबूर या प्रेरित मसौदा
हेडर प्रकार	प्लग का प्रकार, हटाने योग्य कवर प्लेट का प्रकार, मनिफोल्ड प्रकार
ट्यूब सामग्री	ASME SA179, SA213-TP304/316L, SA789-S31803 (दोहरी)
पंख सामग्री	एल्यूमीनियम (सबसे आम), स्टेनलेस स्टील
पंखुड़ी प्रकार	¥G¥ एम्बेडेड, क्रूर ¥L¥, एक्सट्रूडेड, रैप ऑन
शीर्षक सामग्री	ASTM A516 Gr.60 / कार्बन स्टील / स्टेनलेस स्टील
तापमान सीमा	-40°C से +600°C तक
अधिकतम कार्य दबाव	450 बार तक (डिज़ाइन के आधार पर)
ट्यूब बंडल व्यवस्था	क्षैतिज (सबसे आम) या लंबवत

परीक्षण और गुणवत्ता नियंत्रण

सभी एयर कूलर एएसएमई सेक्शन VIII डिवी. 1 और एपीआई 661 के अनुसार परीक्षणों के एक सेट से गुजरते हैंः

परीक्षण प्रकार	मानक/ आवश्यकता	विवरण
हाइड्रोस्टैटिक परीक्षण	ASME VIII UG-99	परीक्षण दबावः 1.3 × डिजाइन दबाव, कम से कम 4 घंटे के लिए दबाव बनाए रखें
वायवीय परीक्षण	ASME VIII UG-100	परीक्षण दबावः 1.1 × डिजाइन दबाव
लीक परीक्षण	रिसाव परीक्षण	सभी वेल्डेड और बोल्ट किए गए जोड़ों का अनिवार्य निरीक्षण
कंपन परीक्षण	एपीआई 661	कंपन आयाम नियंत्रण, एपीआई 661 के अनुमेय मूल्य का 20% से अधिक नहीं
शोर परीक्षण	एपीआई 661 अनुलग्नक ई	मानक प्रक्रिया के अनुसार ध्वनि स्तर माप
तीसरे पक्ष का निरीक्षण	अनिवार्य	एक स्वतंत्र निरीक्षक द्वारा निरीक्षण (ग्राहक के अनुरोध पर)

नोट।सभी गुणवत्ता दस्तावेज (MTC) दबाव भागों के लिए EN 10204 के अनुसार आपूर्ति की जाती है 3.1

एपीआई 661 और एएसएमई के अनुसार एयर कूलर के फायदे

पानी की खपत नहीं।जल शीतलन प्रणालियों के विपरीत, वायु कूलर को निरंतर जल आपूर्ति की आवश्यकता नहीं होती है और प्रक्रिया माध्यमों द्वारा पानी के संदूषण का जोखिम नहीं होता है।
लागत प्रभावीता।जल उपचार या अपशिष्ट जल निपटान की कोई लागत नहीं, परिचालन व्यय में कमी।
पर्यावरण सुरक्षा।दूषित जल का कोई निर्वहन नहीं और पर्यावरण पर न्यूनतम प्रभाव।
उच्च विश्वसनीयता और स्थायित्व।एपीआई 661 के अनुसार डिजाइन संक्षारण, क्षरण और कंपन भार के प्रतिरोध सुनिश्चित करता है।
लेआउट लचीलापनउपकरण को जमीनी नींव और पाइप रैक दोनों पर स्थापित किया जा सकता है।
सामग्री की विस्तृत श्रृंखला।कार्बन स्टील को टाइटेनियम और डुप्लेक्स मिश्र धातुओं में तैयार करना, जो संक्षारक और उच्च तापमान वाले माध्यमों के साथ काम करने में सक्षम बनाता है।

डिजाइन की विशेषताएं

हेडर बॉक्स डिजाइन विशेषताएं.एयर कूलर के हेडर का क्रॉस सेक्शन आयताकार होता है, जिससे सिलेंडर दबाव वाहिकाओं की तुलना में न्यूनतम दीवार मोटाई की गणना मुश्किल हो जाती है।युहोंग समूह संरचनात्मक अखंडता की पुष्टि करने के लिए परिमित तत्व विधि (एफईए) का उपयोग करके हेडर गणना करता है, एपीआई 661 और एएसएमई के अनुरूप।

हेडर थर्मल पृथक्करण.एपीआई 661 के अनुसार, जब हेडर के इनलेट और आउटलेट सेक्शन के बीच तापमान अंतर 110 °C (200 °F) से अधिक होता है, तो थर्मल विरूपण की भरपाई के लिए हेडर पृथक्करण लागू किया जाता है।

वायु प्रवाह नियंत्रण।समायोज्य फलक परिवेश के तापमान में मौसमी परिवर्तनों के अनुसार शीतलन क्षमता को अनुकूलित करने की अनुमति देते हैं।

आवेदन

यहुंग समूह के एपीआई 661 और एएसएमई सेक्शन VIII डिवी.1 के अनुसार एयर कूलर का व्यापक रूप से निम्नलिखित उद्योगों और प्रक्रियाओं में उपयोग किया जाता हैः

उद्योग	विशिष्ट अनुप्रयोग
तेल रिफाइनरी	हाइड्रोकार्बन धाराओं का ठंडा, स्तंभ ऊपरी उत्पादों का संघन, रिएक्टर मीडिया का ठंडा
पेट्रोकेमिकल संयंत्र	प्रतिक्रिया उत्पादों का ठंडा, रिएक्टरों के बाद संघनक, आसवन स्तंभों का ठंडा
गैस प्रसंस्करण	प्राकृतिक गैस इन्क्वाइड्स (एनजीएल) का संक्षेपण और गैस धाराओं का शीतलन
बिजली संयंत्र	टर्बाइन तेल ठंडा, ट्रांसफार्मर तेल ठंडा, सहायक ठंडा
रासायनिक उद्योग	रासायनिक रिएक्टरों का शीतलन, आसवन प्रक्रियाओं में संघनक

नोटःतेल शोधन और पेट्रोकेमिकल संयंत्रों के लिए, अधिकांश अंतरराष्ट्रीय ईपीसी ठेकेदारों के लिए एपीआई 661 का अनुपालन अनिवार्य आवश्यकता है।

ऑर्डर के लिए उपलब्ध एयर कूलर के प्रकार

युहोंग समूह निम्नलिखित डिजाइन कॉन्फ़िगरेशन में एयर कूलर का निर्माण करता हैः

जबरन भर्तीपंखे ट्यूब बंडल के नीचे स्थित हैं। रखरखाव के लिए पंखे तक आसान पहुंच प्रदान करता है। उच्च तापमान अनुप्रयोगों के लिए अनुशंसित है।
प्रेरित मसौदाट्यूब बंडल के ऊपर स्थित हैं। अधिक समान वायु वितरण प्रदान करता है और गर्म हवा के पुनर्चक्रण को कम करता है। तेल शोधन में सबसे आम।
क्षैतिजट्यूबों को क्षैतिज रूप से व्यवस्थित किया जाता है, ट्यूबों के लंबवत हवा का प्रवाह होता है। बड़ी मात्रा में प्रक्रिया मीडिया को ठंडा करने के लिए इष्टतम।एक कॉम्पैक्ट डिजाइन और रखरखाव में आसानी (ट्यूब बंडल आसानी से सफाई के लिए हटाया जा सकता है) की विशेषता है.
ऊर्ध्वाधरट्यूबों को ऊर्ध्वाधर रूप से व्यवस्थित किया जाता है। इसका उपयोग तब किया जाता है जब फर्श की जगह सीमित हो।
वी-आकार / ए-फ्रेमट्यूबों को V आकार में रखा गया है। कॉम्पैक्ट डिजाइन में अधिकतम गर्मी विनिमय क्षेत्र। उच्च क्षमता वाले शीतलन के लिए अनुशंसित।
