| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | Yuhong |
| प्रमाणन: | ASME, API, AES, GOST, EAC |
| मॉडल संख्या: | एअर कूलर |
| न्यूनतम आदेश मात्रा: | 1 सेट। |
|---|---|
| मूल्य: | 1 - 1000000 USD |
| पैकेजिंग विवरण: | चटाई |
| प्रसव के समय: | 45 - 150 दिन |
| भुगतान शर्तें: | टी/टी, एल/सी |
| आपूर्ति की क्षमता: | 50 सेट. प्रति महीने |
युहोंग ग्रुप कं, लिमिटेड एएसएमई यू-स्टैम्प के साथ प्रमाणित हाइड्रोकार्बन प्रसंस्करण उपकरण की आपूर्ति करता है। हमारे उत्पाद पोर्टफोलियो में शामिल हैंः

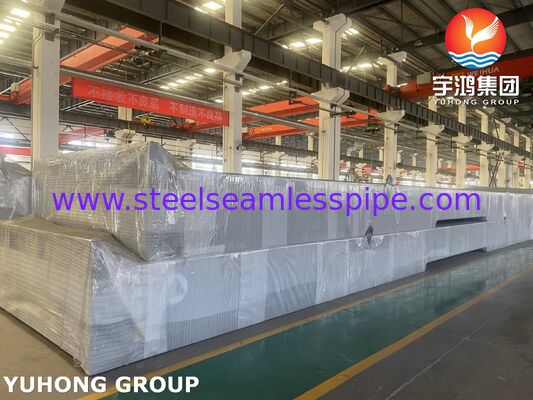

एयर कूलर एक प्रकार का हीट एक्सचेंजर है जो बिना पानी की आवश्यकता के परिवेश वायु का उपयोग करके गर्म प्रक्रिया धाराओं को ठंडा करता है।

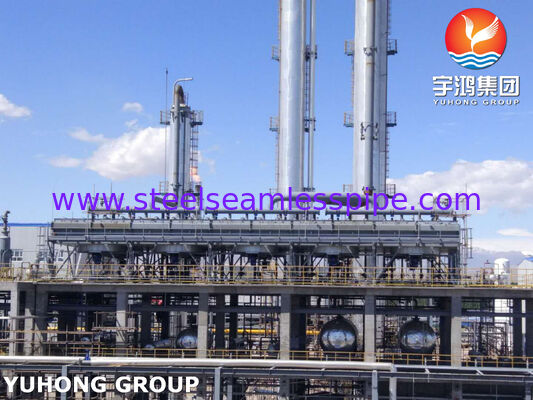

विशिष्ट अनुप्रयोग (रिफाइनरी और पेट्रोकेमिकल प्रक्रिया इकाइयां):
| घटक | प्रकार / डिज़ाइन संस्करण | एएसटीएम / एएसएमई मानकों के अनुसार सामग्री |
|---|---|---|
| नंगे ट्यूब | ASTM A179 / A106 Gr.B / A213 TP304/316/321 / डुप्लेक्स 2205 / मोनेल 400 / इनकोनेल 625 | ASME SA179 (कार्बन स्टील), SA213 TP304/316L (स्टेनलेस स्टील), SA789 UNS S31803 (डुप्लेक्स स्टील) |
| पंखुड़ी प्रकार | जी-प्रकार, एल-प्रकार, एलएल-प्रकार, केएल-प्रकार, बाहर निकाला गया | एल्यूमीनियम ग्रेड 1050/1060 (मानक), स्टेनलेस स्टील 304/316L (अनुरोध पर) |

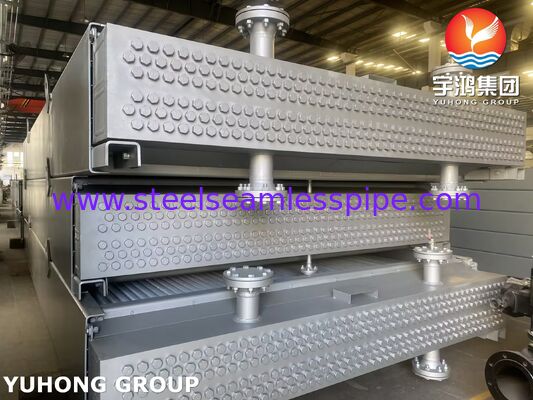

| हेडर | प्लग प्रकार, हटाने योग्य कवर प्लेट प्रकार, जनरेटर प्रकार | ASTM A516 Gr.60 / Gr.70 (काढ़ा या लुढ़का हुआ), ASTM A350 LF2 (कम तापमान सेवा) |
| नोजल | फ्लैंग्स, वेल्डेड, बट वेल्डेड | एएसटीएम ए१०५ (कार्बन स्टील), एएसटीएम ए१८२ एफ३०४/३१६/३२१ (स्टेनलेस स्टील), एएसटीएम बी१६5 |

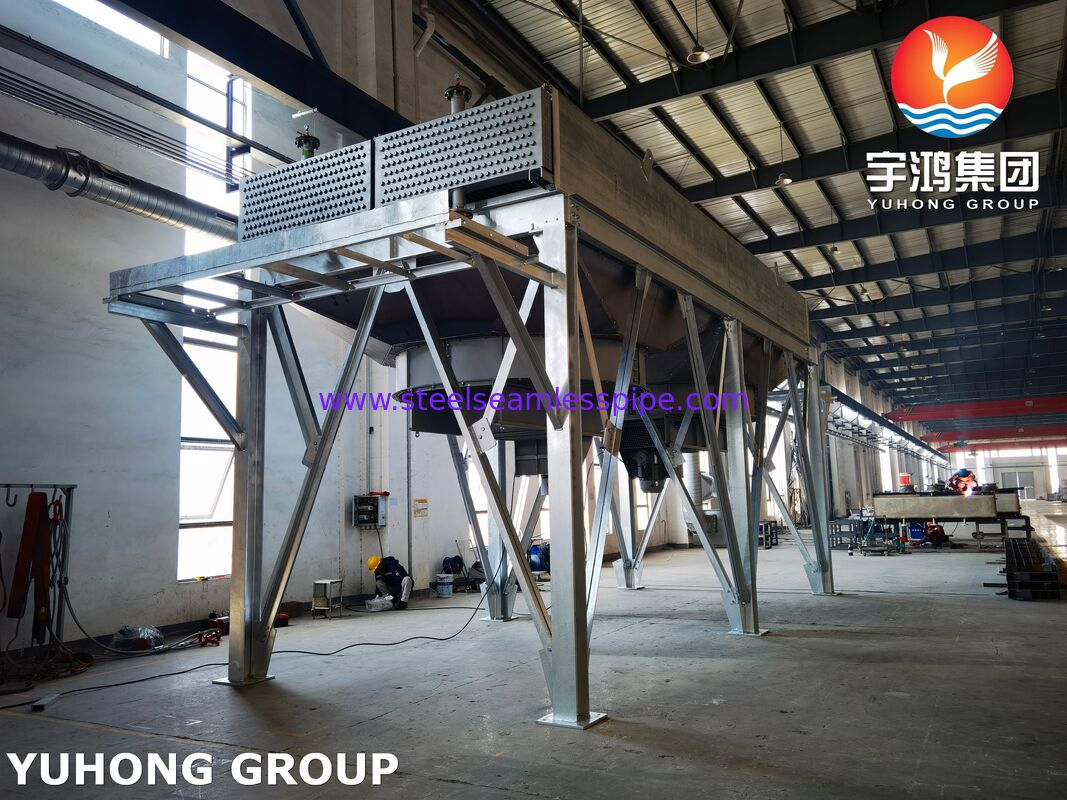

| समर्थन संरचना | प्रोफाइल स्टील वेल्डेड निर्माण विरोधी जंग कोटिंग के साथ | ASTM A36 / A572 Gr.50, जस्ती या epoxy primed |
| प्रशंसक | अक्षीय पंखे, व्यास 1.510 मीटर, चर ब्लेड पिच | एल्यूमीनियम कम्पोजिट ब्लेड, कास्ट एल्यूमीनियम हब |
| ड्राइवर | इलेक्ट्रिक मोटर्स / हाइड्रोलिक मोटर्स / स्टीम टर्बाइन | ग्राहक की आवश्यकताओं के अनुसार ऊर्ध्वाधर या क्षैतिज प्रकार |
| परीक्षण वस्तु | मानक / आवश्यकताएं | पैरामीटर |
|---|---|---|
| हाइड्रोस्टैटिक परीक्षण | एएसएमई सेक्शन VIII डिवी. 1, यूजी-99 | दबावः 1.3 × डिजाइन दबाव × (20°C पर तनाव / डिजाइन तापमान पर तनाव) |
| रिसाव परीक्षण | एपीआई 661 (pneumatic test) | हवा या नाइट्रोजन डिजाइन दबाव या 1.1 बार ऑपरेटिंग दबाव पर (साबुन समाधान / हीलियम रिसाव डिटेक्टर) |
| हेडर के वेल्ड के लिए एनडीई | RT (रेडीओग्राफिक परीक्षण) / UT (अल्ट्रासोनिक परीक्षण) | ट्यूब शीट और ट्यूब-टू-ट्यूब शीट के जोड़ों के लिएः ASME सेक्शन V के अनुसार 100% MT/PT |
| सामग्री परीक्षण रिपोर्ट (MTR) | EN 10204 3.1 | ट्यूबों, प्लेटों और फोर्जिंग के लिए तीसरे पक्ष के प्रमाणपत्र |
| प्रशंसक स्वीकृति परीक्षण | एपीआई 661 (कंपन और ध्वनि शक्ति) | शोर का स्तर और कंपन आयाम डिजाइन रिपोर्ट के अनुरूप होना चाहिए |
जबरदस्ती मसौदा(निचले भाग में घुड़सवार पंखे): ट्यूब बंडल के माध्यम से हवा को मजबूर किया जाता है। फायदेः रखरखाव के लिए पंखे तक आसान पहुंच। नुकसानः गर्म हवा का पुनर्विक्रय हो सकता है।
प्रेरित बहाव(ऊपर से लगा हुआ पंखा): ट्यूब बंडल के माध्यम से हवा खींची जाती है। लाभः बंडल के क्रॉस-सेक्शन पर अधिक समान वायु प्रवाह वितरण और बेहतर गर्म हवा डिस्चार्ज।नुकसान: फैन उच्च वायु तापमान पर काम करता है, जिसके लिए गर्मी प्रतिरोधी सामग्री की आवश्यकता होती है।
NACE MR0175/ISO 15156 के अनुसार, अम्ल सेवा (H2S आंशिक दबाव ≥ 0.05 psi मुक्त पानी की उपस्थिति के साथ) के संपर्क में उपकरणों के लिए, ट्यूबों के लिए सामग्री,हेडर और ट्यूब शीट सल्फाइड तनाव क्रैकिंग (एसएससीसी) और हाइड्रोजन प्रेरित क्रैकिंग (एचआईसी) के प्रतिरोधी होना चाहिए. यह हाइड्रोट्रीटिंग इकाइयों में रिएक्टर अपशिष्ट वायु कूलर (आरईएसी) के लिए महत्वपूर्ण है। युहोंग समूह एएसटीएम जी 39 / एनएसीई टीएम 0284 के अनुसार किए गए एचआईसी परीक्षणों को प्रमाणित करने वाले दस्तावेज प्रदान करता है।
बरसात और बर्फ वाले क्षेत्रों (समुद्री जलवायु, सुदूर पूर्व, पश्चिमी साइबेरिया) के लिए एल प्रकार के पंखों को गैल्वानिक सुरक्षा या बाहर निकाले गए पंखों के साथ सिफारिश की जाती है।एक्सट्रूडेड फिन्स पूरी तरह से बेस ट्यूब को एल्यूमीनियम से कवर करते हैं और फिन्स की जड़ पर जंग को रोकते हैंजी प्रकार के पंख शुष्क रेगिस्तानी क्षेत्रों के लिए एक लागत प्रभावी विकल्प हैं।
एपीआई 661 एक निश्चित संक्षारण भत्ता निर्दिष्ट नहीं करता है। ग्राहक इसे प्रक्रिया मीडिया की संक्षारकता के आधार पर निर्धारित करेगा। संदर्भ के लिएः 3 का संक्षारण भत्ता।कच्चे आसवन इकाइयों में क्लोराइड सामग्री 50 ppm से अधिक के साथ धाराओं के लिए 0 मिमी की आवश्यकता होती हैगैर संक्षारक मीडिया के लिए, मानक भत्ता 1.5 मिमी (1/16 इंच) है।युहोंग समूह ग्राहक द्वारा निर्दिष्ट संक्षारण भत्ता के आधार पर ASME मानकों के अनुपालन में दीवार मोटाई की गणना करता है.
इकाई के इनपुट और आउटपुट पर तापमान सेंसर स्थापित करने की सिफारिश की जाती है। हीट ट्रांसफर गुणांक में 20% या अधिक की गिरावट बाहरी पंखों की सतहों पर मलबे का संकेत देती है।सफाई विशेष डिटर्जेंट के साथ उच्च दबाव वाले पानी (50 बार तक) से धोकर की जा सकती हैवाष्प सफाई या यांत्रिक ब्रशिंग।
ईमेलः vladimir@steelseamlesspipe.com
एएसएमई यू-स्टैम्प, एपीआई 661 / आईएसओ 13706, एनएसीई एमआर0175 / आईएसओ 15156। हम आपकी प्रक्रिया लाइन के अनुरूप पूर्ण चक्र डिजाइन और विनिर्माण प्रदान करते हैं।कृपया अपने विनिर्देश अनुरोध और वाणिज्यिक प्रस्तावों के लिए पूछताछ ईमेल द्वारा भेजें.
