| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | Yuhong |
| प्रमाणन: | U Stamp |
| मॉडल संख्या: | एपीआई661 |
| न्यूनतम आदेश मात्रा: | 1 सेट |
|---|---|
| मूल्य: | बातचीत योग्य |
| पैकेजिंग विवरण: | लोहे का मामला |
| प्रसव के समय: | 45-150 दिन |
| भुगतान शर्तें: | टी/टी, एल/सी |
| आपूर्ति की क्षमता: | 1000 टन/महीना |
| गुणवत्ता: | उच्च गुणवत्ता, अच्छी तरह से चल रहा है। | प्रयोग: | छत का पंखा |
|---|---|---|---|
| सेवा: | लौवर, बंडल, संरचना, प्रशंसक | फ़िल्टर प्रकार: | नियमित फ़िल्टर |
| वर्ग: | लिविंग रूम सेट | कार्टन का आकार: | 540*435*1100मिमी |
| नमूना मूल्य: | उत्पादों पर निर्भर करता है | आवेदन: | कोल्ड स्टोरेज कक्ष |
| एयर कूलर मानक: | API 661, ASME SEC VIII DIV-1 | वेंटिलेशन विधि: | मजबूर ड्राफ्ट; प्रेरित मसौदा |
| प्रमुखता देना: | एपीआई 661 हवा से ठंडा हीट एक्सचेंजर,ASME U स्टैम्प एयर कूलर,तेल रिफाइनरी हीट एक्सचेंजर |
||

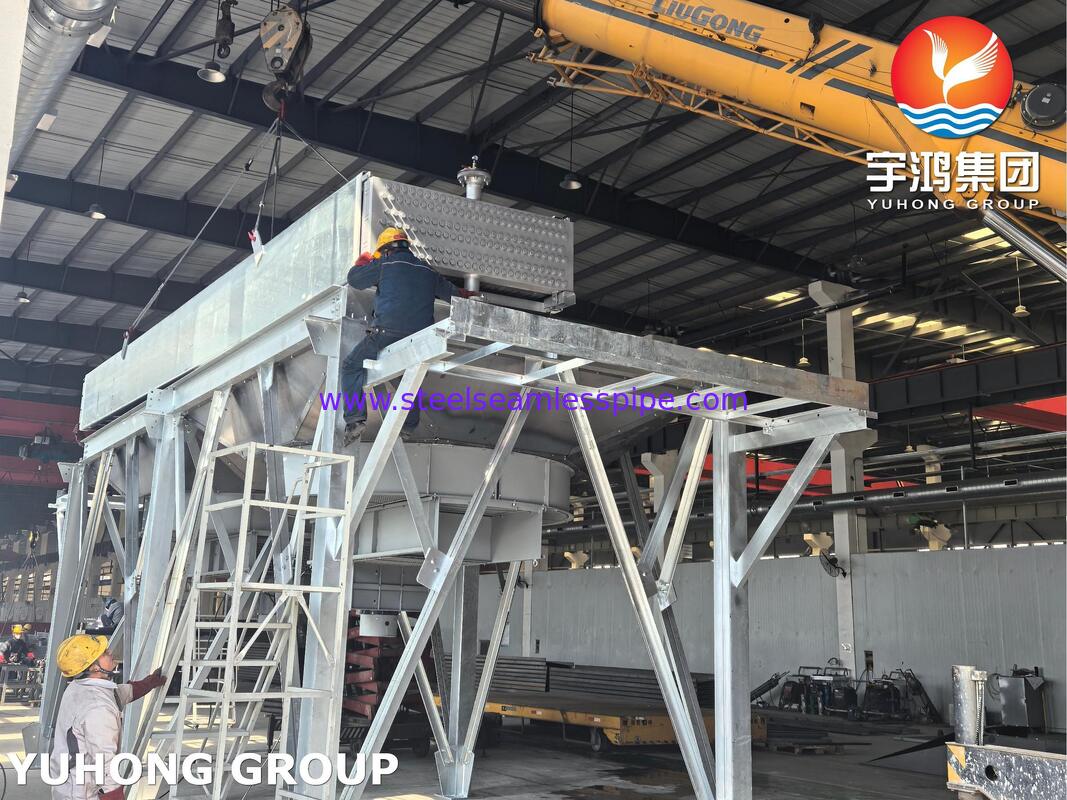

तेल रिफाइनरी के लिए एपीआई 661 एयर कूल्ड हीट एक्सचेंजर, एएसएमई यू स्टैम्प प्रमाणित
उत्पाद का वर्णन
यह एएसएमई यू स्टैम्प प्रमाणित एपीआई 661 प्लग प्रकार हवा ठंडा हीट एक्सचेंजर उच्च दबाव तेल रिफाइनरी प्रक्रियाओं के लिए बनाया गया है। कार्बन स्टील या स्टेनलेस स्टील फिनड ट्यूब की विशेषता,प्लग हेडर कॉन्फ़िगरेशन 15-30 एमपीए तक के दबाव के तहत पूर्ण सीलिंग अखंडता सुनिश्चित करता है. भारी फोलिंग हाइड्रोप्रोसेसिंग, रिफाइनिंग अंशों और चरम थर्मल परिस्थितियों के लिए डिज़ाइन किया गया, यह कम रखरखाव वाला एयर कूलर इष्टतम गर्मी अपव्यय और पूर्ण जल संरक्षण प्रदान करता है।
उत्पाद विनिर्देश
परिचय
मूल मानकः एपीआई 661 (एयर-कूल्ड हीट एक्सचेंजर्स फॉर जनरल रिफाइनरी सर्विस) और एएसएमई सेक्शन VIII डिवीजन 1 कोड के सख्त अनुपालन में निर्मित।

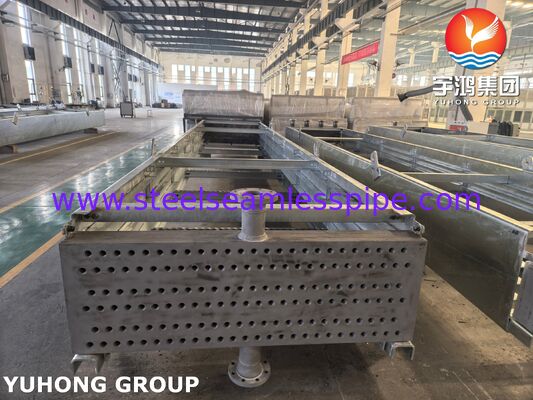

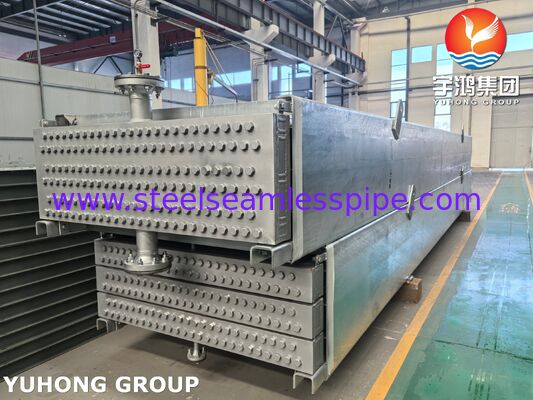

हेडर ज्यामिति: ठोस फोर्जिंग या भारी वेल्डेड प्लेटों से निर्मित। थ्रेडेड प्लग छेद को हेडर शीट में सीधे प्रत्येक ट्यूब अंत के विपरीत मशीनीकृत किया जाता है।
सीलिंग तंत्र: व्यक्तिगत ट्यूब तक पहुंच और दबाव सीलिंग धातु के गास्केट के साथ संयुक्त उच्च परिशुद्धता वाले घुमावदार प्लग के माध्यम से प्राप्त की जाती है।
अनुपालनः ASME "U" स्टैम्प के साथ पूरी तरह से प्रमाणित और नेशनल बोर्ड (NB) में पंजीकृत, विशेष रूप से उच्च दबाव, खतरनाक रिफाइनरी वातावरण के लिए डिज़ाइन किया गया।
मुख्य लाभ
उच्च दबाव सीलिंग अखंडता: अत्यधिक थर्मल चक्रों के तहत फ्लैंज विकृति या गास्केट फटने के जोखिम को समाप्त करता है।ठोस प्लग हेडर विन्यास आसानी से 15 एमपीए से 30 एमपीए तक कठोर हाइड्रोस्टैटिक परीक्षण का सामना करता है.
सिंगल-ट्यूब मेंटेनेंसः अलग-अलग निरीक्षण, यांत्रिक सफाई, या ट्यूब प्लगिंग को सक्षम करता है। ऑपरेटर व्यक्तिगत प्लग को हटाकर विशिष्ट ट्यूबों की सेवा कर सकते हैं,पूरे हेडर को हटाने की आवश्यकता से बचने के लिए.

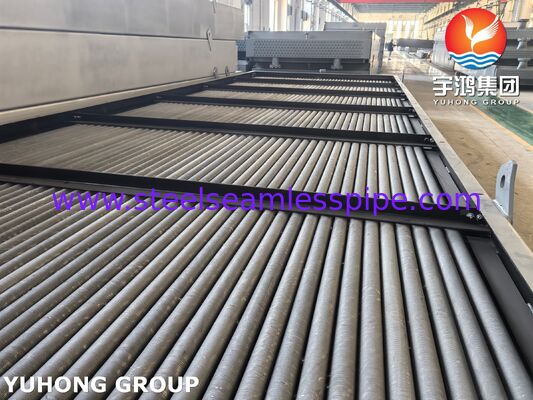

परिशुद्धता निर्माणः * सामग्री (एमओसी): बेस ट्यूबों का उपयोग SA106B कार्बन स्टील या SA213-TP316L स्टेनलेस स्टील, यांत्रिक रूप से हेलिकल एल्यूमीनियम उच्च-फिन के साथ बंधा हुआ है।
रोबोटिक जॉइनिंग: उन्नत युहोंग स्वचालित वेल्डिंग रोबोट शून्य रिसाव वाले जोड़ों की गारंटी के लिए संयुक्त शक्ति-विस्तार और सील-वेल्डिंग करते हैं।
तनाव निवारण: अवशिष्ट तनावों को समाप्त करने और तनाव संक्षारण क्रैकिंग (एससीसी) को रोकने के लिए पूरी तरह से वेल्डेड हेडर पर अनिवार्य वेल्ड के बाद हीट ट्रीटमेंट (पीडब्ल्यूएचटी) किया जाता है।
विशिष्ट अनुप्रयोग
उच्च दबाव रिफाइनरी प्रक्रियाएं: हाइड्रोडेसल्फराइजेशन (एचडीएस), हाइड्रोक्रैकिंग और उत्प्रेरक सुधार रिएक्टर अपशिष्ट शीतलन के लिए आदर्श।
खतरनाक तरल पदार्थ संक्षेपणः कच्चे आसवन इकाई (सीडीयू) में ऊपरी गैस संक्षेपण में लागू किया जाता है जहां खतरनाक वायुमंडलीय रिसाव के लिए शून्य सहिष्णुता की आवश्यकता होती है।
शुष्क क्षेत्रः जल-कूलीकरण प्रणालियों से जुड़े स्केलिंग, रासायनिक जल उपचार के ओवरहेड और अपशिष्ट जल निकासी दायित्वों को समाप्त करते हुए 100% जल संरक्षण प्रदान करता है।
तुलनाः प्लग प्रकार बनाम हटाने योग्य कवर प्लेट प्रकार
दबाव की सीमाएँः
-प्लग प्रकारः स्वाभाविक रूप से कठोर, बोल्ट मुक्त बॉक्स संरचना सुरक्षित रूप से 10 एमपीए (अप करने के लिए 35 एमपीए) से अधिक गंभीर उच्च दबाव अनुप्रयोगों को संभालती है।
- हटाने योग्य कवर प्लेट प्रकारः बड़ी आयताकार कवर प्लेटों और लंबे परिधि बोल्टिंग के संभावित विचलन से सीमित।यह आम तौर पर कम से मध्यम दबाव प्रक्रियाओं के लिए 5 ̊7 एमपीए से कम तक सीमित है.
सफाई और निरीक्षण की दक्षता:
-प्लग प्रकारः ट्यूब की सफाई के लिए व्यक्तिगत प्लग हटाने की आवश्यकता होती है। उच्च-संदूषण, भारी अवशिष्ट कच्चे प्रवाह के लिए, कुल टर्नअराउंड सफाई में अधिक समय लगता है।
हटाने योग्य कवर प्लेट प्रकारः परिधि बोल्ट को हटाने से पूरे ट्यूब शीट को तुरंत उजागर कर दिया जाता है। यह तेजी से यांत्रिक ब्रशिंग और रासायनिक फ्लशिंग की अनुमति देता है,इसे निम्न दबाव के लिए अत्यधिक प्रभावी बना रहा है, उच्च फोलिंग अनुप्रयोगों।
रखरखाव एवं संयुक्त विश्वसनीयता:
प्लग प्रकारः स्थानीय, छोटे व्यास के प्लग गैस्केट पर निर्भर करता है। कम सील परिधि रखरखाव ओवरहेड को कम करती है और अचानक थर्मल सदमे के दौरान उच्च परिचालन स्थिरता प्रदान करती है।
- हटाने योग्य कवर प्लेट प्रकारः एक बड़े, एकल परिधि गास्केट का उपयोग करता है। उच्च तापमान अंतर प्लेट भर में असमान थर्मल विस्तार का कारण बनता है,गैसकेट की विफलता के जोखिम को बढ़ाना और बार-बार टॉर्क जांच की आवश्यकता.
युहोन्ग होल्डिंग ग्रुप कं, लिमिटेडएक प्रमुख वैश्विक निर्माता है जो उच्च अंत प्रक्रिया उपकरण में विशेषज्ञता रखता है, जिसमें भारी शुल्क वाले शेल और ट्यूब हीट एक्सचेंजर, एयर कूलर, कंडेनसर, वाष्पीकरण और कस्टम दबाव पोत शामिल हैं।मध्य से उच्च अंत औद्योगिक क्षेत्रों की सेवा के लिए रणनीतिक रूप से तैनात, युहोंग तेल शोधन, पेट्रोकेमिकल, रासायनिक प्रसंस्करण और बिजली उत्पादन उद्योगों में चरम परिचालन वातावरण के लिए इंजीनियर मजबूत थर्मल और यांत्रिक समाधान प्रदान करता है।
