| उत्पत्ति के प्लेस: | सीएन |
| ब्रांड नाम: | YUHONG |
| प्रमाणन: | ASME Section VIII Division 1 / TEMA Class R / API-660 |
| मॉडल संख्या: | शेल और ट्यूब हीट एक्सचेंजर प्रकार सीईएस |
| न्यूनतम आदेश मात्रा: | 1 सेट |
|---|---|
| मूल्य: | 80,000 USD |
| पैकेजिंग विवरण: | समुद्र माल के लिए स्टील स्किड के साथ मौसम |
| प्रसव के समय: | 120 दिन |
| भुगतान शर्तें: | टी/टी, एल/सी नजर में |
| आपूर्ति की क्षमता: | 15 सेट / महीना |
| डिज़ाइन कोड: | एएसएमई अनुभाग आठवीं डिवीजन 1 / टीईएमए कक्षा आर / एपीआई-660 | घटक प्रकार: | हीट एक्सचेंजर (हटाने योग्य, फ्लोटिंग हेड प्रकार) |
|---|---|---|---|
| ट्यूब विनिर्देश: | SA-179 सीमलेस कार्बन स्टील ट्यूब (SA-214 वेल्डेड ट्यूब से अनिवार्य अपग्रेड) | ट्यूबशीट सामग्री: | जाली इस्पात एसए-266 जीआर। 2 (प्लेट एसए-516 जीआर.70 से उच्च अखंडता उन्नयन) |
| बाधक एवं सहायक सामग्री: | एएसटीएम ए-36/ए-283 जीआर. सी/एसए-516 जीआर. 60 | अनुपालन मानक: | पेट्रोब्रास एन-466, एन-1704 |
| प्रमुखता देना: | ASME U स्टैम्प TEMA हीट एक्सचेंजर,रिफाइनरी हाइड्रोजन के लिए हीट एक्सचेंजर,वर्ग आर हीट एक्सचेंजर इंटरकूलर |
||

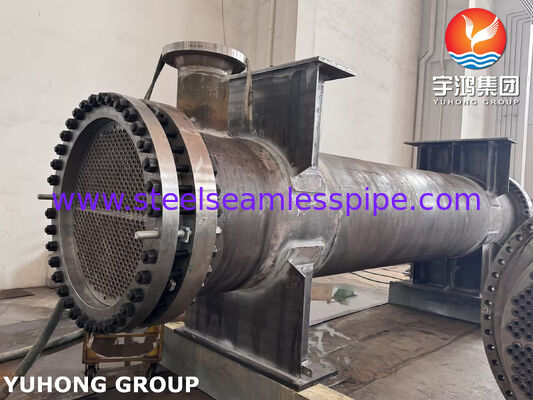

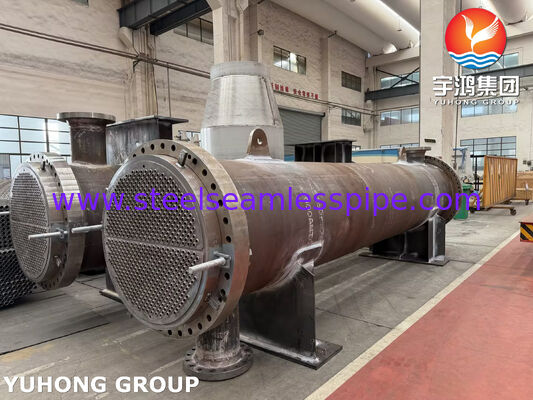

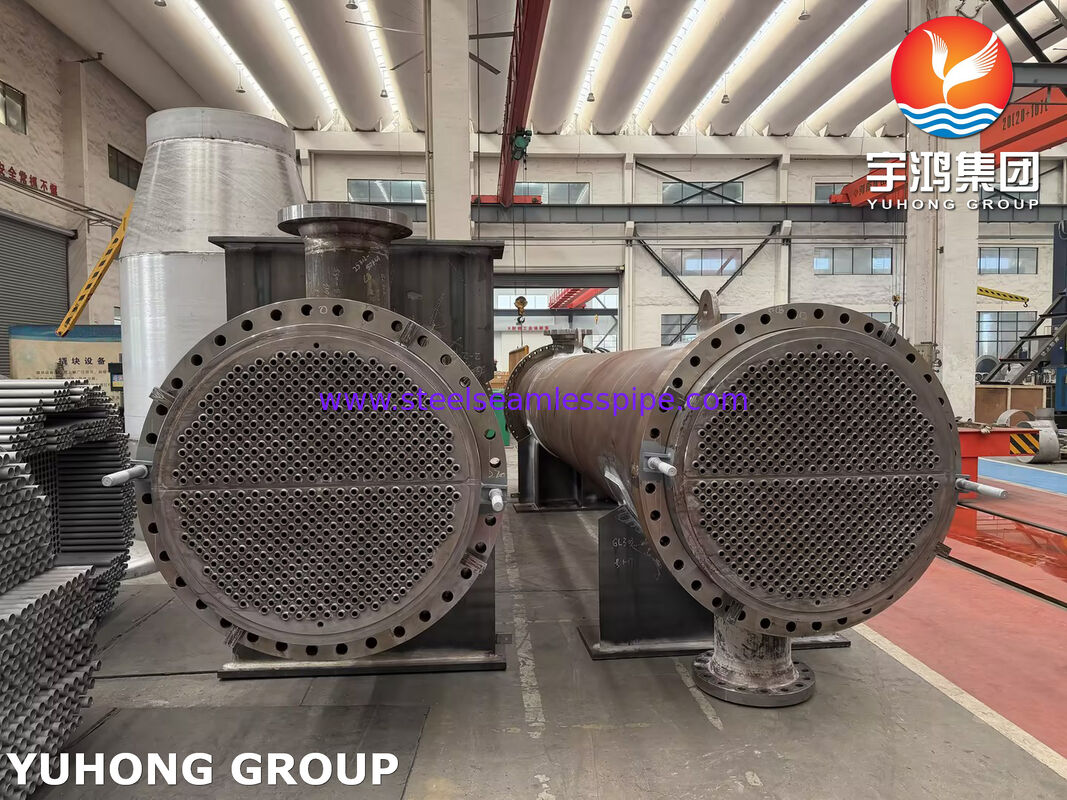

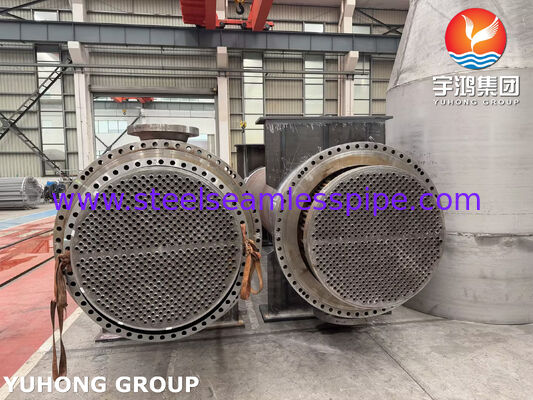

हमारे कस्टम-इंजीनियर्ड ASME TEMA क्लास R हीट एक्सचेंजर को हेवी-ड्यूटी रिफाइनरी अनुप्रयोगों के लिए प्रीमियम प्रतिस्थापन घटक के रूप में सावधानीपूर्वक निर्मित किया गया है, विशेष रूप से कठोर P-428302 स्टेज-1 डिस्चार्ज इंटरकूलर विनिर्देश के खिलाफ बेंचमार्क किया गया है। ASME सेक्शन VIII Div.1, TEMA क्लास R और API-660 के पूर्ण अनुपालन में डिज़ाइन किया गया, यह फ्लोटिंग-हेड टाइप हीट एक्सचेंजर शेल साइड पर गंभीर हाइड्रोजन सेवा (H2 सेवा) के लिए संरचनात्मक और धातुकर्म रूप से अनुकूलित है, जो पेट्रोब्रास N-1704 जैसे सख्त पर्यावरण प्रोटोकॉल के तहत काम करता है। यह डीजल हाइड्रोट्रीटिंग यूनिट्स (एचडीटी) और पेट्रोकेमिकल डाउनस्ट्रीम रिफाइनरियों में एक महत्वपूर्ण घटक के रूप में कार्य करता है।
थर्मल तनाव के तहत हाइड्रोजन के भंगुर होने और विनाशकारी विफलता का शून्य जोखिम सुनिश्चित करने के लिए, सभी सामग्रियां उन्नत संरचनात्मक उन्नयन का पालन करती हैं:
हीट एक्सचेंजर ट्यूब: SA-179 सीमलेस कार्बन स्टील ट्यूब के 236 टुकड़े। हाइड्रोजन वातावरण में वेल्डेड SA-214 विकल्पों के खतरों को खत्म करने के लिए सख्ती से 100% निर्बाध कॉन्फ़िगरेशन।
ट्यूबशीट (फिक्स्ड और फ्लोटिंग): प्रीमियम फोर्ज्ड स्टील एसए-266 जीआर से निर्मित। 2, मूल SA-516 जीआर से कच्ची अखंडता को उन्नत करना। जोड़ों के पास बेहतर माइक्रोस्ट्रक्चरल घनत्व प्रदान करने के लिए 70 प्लेटें।
बैफल्स और सपोर्ट प्लेट्स: एएसटीएम ए-36 / एसए-516 जीआर से परिशुद्धता-मशीनीकृत। 60, बायपास प्रवाह के बिना सही आंतरिक शेल संरेखण की गारंटी के लिए सटीक बाहरी व्यास सहिष्णुता को टीईएमए तालिका आरसीबी-4.3 के अनुसार सख्ती से नीचे की ओर बढ़ाया गया है।
टाई रॉड्स और स्पेसर्स: मजबूत बंडल कठोरता के लिए संरेखण मानकों को चित्रित करने के लिए निर्मित उच्च तन्यता कार्बन स्टील/स्टेनलेस स्टील।
रखरखाव सहायक उपकरण: रिफाइनरी रखरखाव टर्नअराउंड अवधि के दौरान सुरक्षित क्षेत्र निष्कर्षण में सहायता के लिए ट्यूबशीट पर एकीकृत विशेष लिफ्टिंग लग विकल्प और सटीक स्टेनलेस स्टील थ्रेडेड प्लग छेद।
एएसएमई योग्य हाइड्रोजन-सेवा वेल्डिंग: प्रत्येक दबाव बनाए रखने वाला जोड़ और ट्यूब-टू-ट्यूबशीट कनेक्शन योग्य डब्ल्यूपीएस/पीक्यूआर दस्तावेज़ीकरण द्वारा शासित विशिष्ट वेल्डिंग निष्पादन से गुजरता है। एक वायुरोधी, रिसाव-प्रूफ सील बाधा स्थापित करने के लिए ट्यूब जोड़ों को सटीक रूप से विस्तारित और ताकत-वेल्ड किया जाता है।
टीईएमए आरसीबी-4.3 सख्त सहनशीलता पालन: पूर्ण संरेखण को सुरक्षित करने, शेल-साइड बाईपास को पूरी तरह से रोकने और डिजाइन थर्मल दक्षता की गारंटी देने के लिए अनुकूलित विनिर्माण जिग्स / गेज के माध्यम से स्पष्ट दूरी और व्यास को क्रॉस-चेक किया जाता है।
सिम्युलेटेड पीडब्ल्यूएचटी क्षमता: सामग्रियों को उन्नत हीट ट्रीटमेंट प्रोटोकॉल के तहत संसाधित किया जाता है, जिसमें पेट्रोब्रास एन-268/एन-1704 आवश्यकताओं के अनुसार सिम्युलेटेड पोस्ट-वेल्ड हीट ट्रीटमेंट (सिम्युलेटेड पीडब्लूएचटी) शामिल है, जिससे गर्मी प्रभावित क्षेत्रों में अधिकतम तनाव राहत सुनिश्चित होती है।
स्लाइडिंग रेल इंटीग्रेशन: बिल्ट-इन हेवी-ड्यूटी स्लाइडिंग बार्स (बैरास डी डेस्लिज़ामेंटो) को घर्षण को कम करने, चिकनी स्लाइडिंग इंस्टॉलेशन और भविष्य के निरीक्षण पुल-आउट की सुविधा के लिए समर्थन फ्रेम पर कॉन्फ़िगर किया गया है।
100% गैर-विनाशकारी परीक्षण (एनडीटी): सभी उच्च-तनाव वाले फोर्ज क्षेत्रों और वेल्ड मार्गों पर रेडियोग्राफिक परीक्षण (आरटी), अल्ट्रासोनिक परीक्षण (यूटी), तरल पेनेट्रेंट परीक्षण (पीटी), और चुंबकीय कण परीक्षण (एमटी) सहित व्यापक निरीक्षण ट्रैकिंग।
ट्यूब-टू-ट्यूबशीट मजबूती की गारंटी: अंतिम संयुक्त अखंडता सुनिश्चित करने के लिए उन्नत इलेक्ट्रॉनिक ट्यूब विस्तार लॉगिंग निरंतर विस्तार ऑडिट (प्रत्येक नमूना लॉट के लिए फोटोग्राफिक दस्तावेज़ीकरण के साथ समर्थित) के साथ मिलकर।
व्यापक टर्नअराउंड डेटाबुक: डिलीवरी में योग्य इंजीनियरिंग निरीक्षकों द्वारा मुहर लगी पूरी तरह से पता लगाने योग्य तकनीकी डेटाबुक, हाउसिंग मटेरियल टेस्ट रिपोर्ट (एमटीआर), वेल्डिंग लॉग, आयामी संरेखण रिपोर्ट और एनडीटी सत्यापन शामिल हैं।
6-महीने का बिना आश्रय वाला भंडारण संरक्षण: संपूर्ण बंडल असेंबली को हेवी-ड्यूटी समुद्री माल संरक्षण विधियों का उपयोग करके पैक किया जाता है। महत्वपूर्ण ट्यूबशीट चेहरे और सीलिंग सतहों को विशेष एंटी-जंग कोटिंग्स और उच्च-स्थायित्व वाले ढाल वाले गास्केट से संरक्षित किया जाता है, जो कम से कम 6 महीने तक परियोजना स्थलों पर खुली हवा, बिना आश्रय वाली भंडारण स्थितियों का सामना करने के लिए प्रमाणित होते हैं।
वैश्विक ईपीसी लॉजिस्टिक्स और दस्तावेज़ीकरण अनुपालन: जटिल अंतरराष्ट्रीय लॉजिस्टिक्स, दस्तावेज़ीकरण ट्रैकिंग और सत्यापन ढांचे को संभालने में पूरी तरह से अनुभवी। हम दक्षिण अमेरिका, मध्य पूर्व और पश्चिम अफ्रीका (SONCAP/फॉर्म एम प्रोसेसिंग) के लिए नियामक आयात ढांचे सहित प्रमुख वैश्विक क्षेत्रों में व्यापक निर्यात पैकेजिंग, परिवहन वाहनों पर लोडिंग लेआउट और दस्तावेज़ीकरण अनुपालन समर्थन प्रदान करते हैं।
