| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | YUHONG |
| प्रमाणन: | ASME, ABS, DNV-GL , BV, LR , KR, CCS, PED, TUV, ISO9001, AD2000 |
| मॉडल संख्या: | बीईपी प्रकार |
| न्यूनतम आदेश मात्रा: | 1SET |
|---|---|
| मूल्य: | 1--1000000 USD |
| पैकेजिंग विवरण: | आवश्यकताएँ / प्लाई-वुडन केस / आयरन केस / प्लास्टिक कैप के साथ बंडल |
| प्रसव के समय: | 45---150 दिन |
| भुगतान शर्तें: | टी/टी, एल/सी नजर में |
| आपूर्ति की क्षमता: | 60 सेट/महीना |
| शंख: | SA387 ग्रेड 22 क्लास 2 | चैनल निकला हुआ किनारा: | SA336 F22 क्लास 3 |
|---|---|---|---|
| ट्यूबों: | SA213 T22 | ट्यूब शीट: | SA336 F22 क्लास 3 |
| बाधकों: | SA387 ग्रेड 22 क्लास 2 | समर्थन: | SA516 ग्रेड 70 |
| प्रमुखता देना: | T22 गैस-गैस हीट एक्सचेंजर,बीईपी प्रकार का हीट एक्सचेंजर,एएसएमई VIII डिवीजन 2 हीट एक्सचेंजर |
||

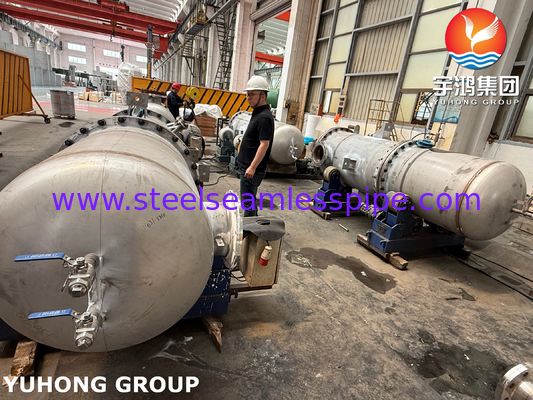

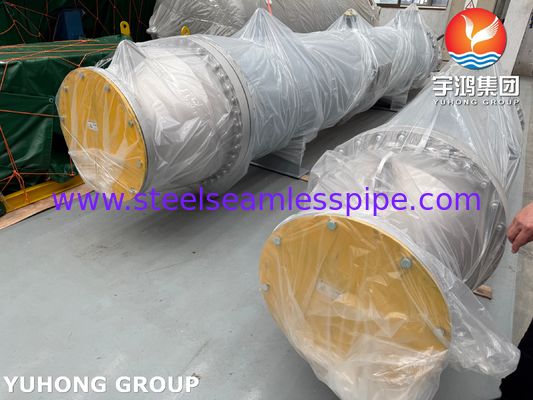

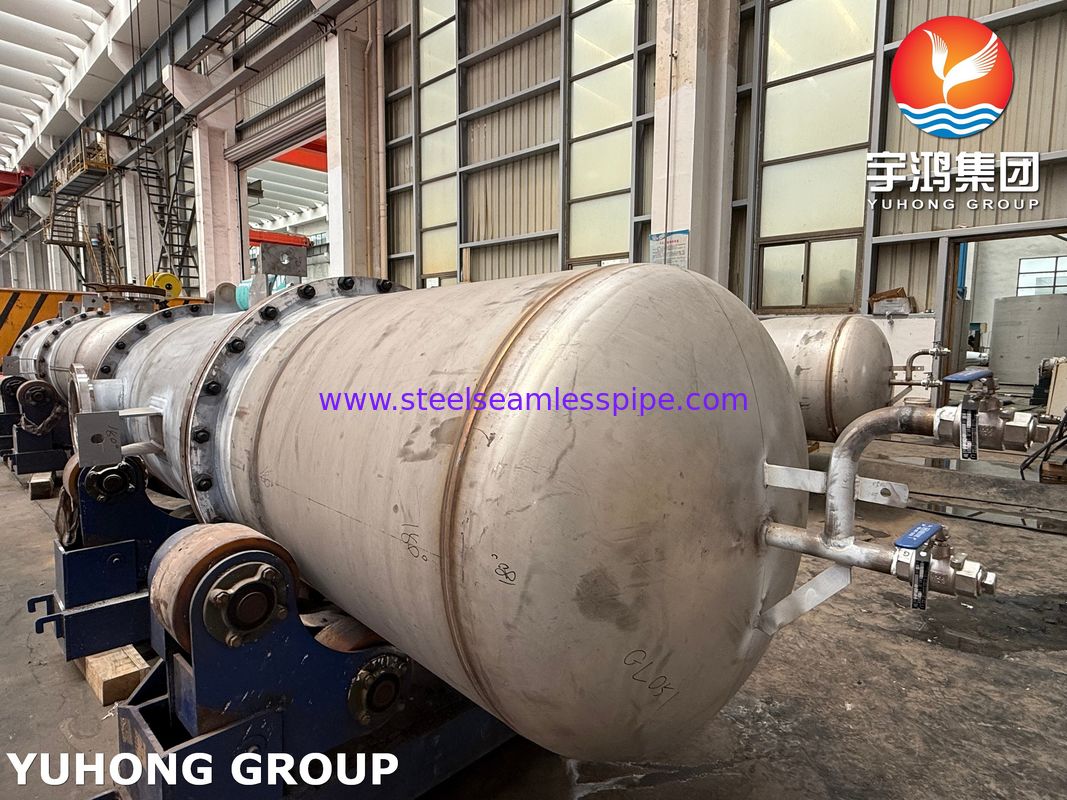

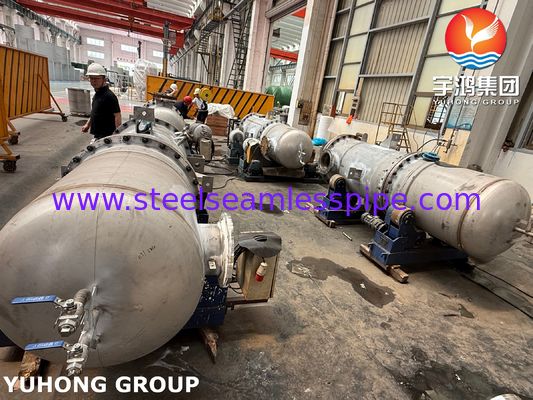

टी22 गैस-गैस हीट एक्सचेंजर बीईपी प्रकार एएसएमई VIII डिवीजन 2 क्लास 2
T22 गैस-गैस हीट एक्सचेंजर (बीईपी प्रकार), प्रति डिज़ाइन किया गयाएएसएमई आठवीं डिवीजन 2 कक्षा 2, उच्च तापमान अनुप्रयोगों में गैस धाराओं के बीच गर्मी को कुशलतापूर्वक स्थानांतरित करता है। से बनाT22 मिश्र धातु इस्पात, यह उत्कृष्ट थर्मल और मैकेनिकल प्रदर्शन प्रदान करता है, जिसके लिए आदर्श हैबिजली संयंत्र, रिफाइनरियां, और रासायनिक प्रसंस्करण. इसका बीईपी डिज़ाइन आसान रखरखाव और स्थायित्व सुनिश्चित करता है।
हीट एक्सचेंजर के प्रकार
| प्रकार | विवरण | अनुप्रयोग |
|---|---|---|
| बीईपी प्रकार (बोनट एंड प्लेट) | इसमें एक हटाने योग्य बोनट है जो सफाई और रखरखाव के लिए ट्यूब बंडल तक पहुंच की अनुमति देता है। | बिजली संयंत्रों और रिफाइनरियों जैसे उच्च तापमान वाले अनुप्रयोगों में गैस से गैस ताप स्थानांतरण। |
| फ़्लोटिंग हेड प्रकार | इसमें एक फ्लोटिंग हेड शामिल है जो ट्यूब बंडल के थर्मल विस्तार को समायोजित करता है। | भाप जनरेटर जैसे महत्वपूर्ण थर्मल विस्तार वाले मामलों के लिए उपयुक्त। |
| फिक्स्ड ट्यूब शीट प्रकार | ट्यूब शीट को शेल के दोनों सिरों पर वेल्ड किया जाता है, जो एक सरल और लागत प्रभावी डिज़ाइन प्रदान करता है। | निम्न से मध्यम तापमान और दबाव अनुप्रयोगों में आम। |
| यू-ट्यूब हीट एक्सचेंजर | यू-आकार की ट्यूब अन्य विस्तार भत्ते की आवश्यकता के बिना ट्यूब पक्ष के विस्तार की अनुमति देती हैं। | बड़े तापमान अंतर वाले तरल पदार्थों को गर्म करने या ठंडा करने के लिए आदर्श। |
| केतली रीबॉयलर | एक शेल-एंड-ट्यूब हीट एक्सचेंजर जिसे शेल-साइड तरल पदार्थ का उपयोग करके ट्यूब की तरफ एक तरल पदार्थ को वाष्पीकृत करने के लिए डिज़ाइन किया गया है। | आसवन और वाष्पीकरण प्रक्रियाओं में व्यापक रूप से उपयोग किया जाता है। |
| डबल पाइप हीट एक्सचेंजर | इसमें एक बड़े पाइप के अंदर एक ट्यूब होती है, जो दो तरल पदार्थों को काउंटरफ्लो तरीके से गर्मी का आदान-प्रदान करने की अनुमति देती है। | छोटे पैमाने के अनुप्रयोगों में या जब स्थान सीमित हो तो उपयोग किया जाता है। |
सामान्य हीट एक्सचेंजर सामग्री
| विशेष. नहीं। | प्रकार/ग्रेड |
| एसए-36 | एसए-36 |
| एसए-53 | ईए, ईबी, ई/बी, एस/ए, एस/बी |
| एसए-105 | एसए-105 |
| एसए-106 | ए, बी, सी |
| एसए-135 | ए, बी |
| एसए-178 | ए, सी |
| एसए-179 | एसए-179 |
| एसए-181 | एसए-181 |
| एसए-182 | FR, F1, F2, F3V, F3VCb, F5, F5a, F9, F11 सीएल. 1 और 2, एफ12 सीएल। 1 एवं 2, एफ21, F22 सीएल. 1 और 3, एफ22वी,एफ91 |
| एसए-192 | एसए-192 |
| एसए-193 | बी5, बी7, बी7एम, बी16 |
| एसए-203 | ए, बी, डी, ई, एफ |
| एसए-204 | ए, बी, सी |
| एसए-209 | टी1, टी1ए, टी1बी |
| एसए-210 | ए-1.सी |
| एसए-213 | टी2, टी5, टी5बी, टी5सी, टी9, टी11, टी12, टी17.. टी21, टी22, टी91 |
| एसए-214 | एसए-214 |
| एसए-216 | डब्ल्यूसीए, डब्ल्यूसीबी, डब्ल्यूसीसी |
| एसए-217 | C12, C5, WC1, WC4, WC5, WC6, WC9 |
| एसए-225 | सी |
| एसए-234 | WPE, WPC, WPR, WP1, WP5, WP9। WP11 C1. 1.WP12 सीआई. 1.WP22 सीएल.1 |
| एसए-250 | टी1, टी1ए, टी1बी |
| एसए-266 | 1, 2, 3, 4 |
| एसए-283 | सी, डी |
| एसए-285 | ए, बी, सी |
| एसए-299 | ए, बी |
| एसए-302 | ए बी सी डी |
| एसए-307 | ए, बी |
| एसए-320 | एल7, एल7ए, एल7एम, एल43 |
| एसए-325 | 1 |
| एसए-333 | 1, 3, 4, 6, 7, 9 |
| एसए-334 | 1, 3, 6, 7, 9 |
| एसए-355 | पी1, पी2, पी5, पी5बी, पी5सी, पी9, पी11, पी12, पी15,पी21.पी22. पी91 |
| एसए-336 | F1, F3V, F3VCb, F5, F5A, F9,F11 C1. 2 और 3, F12,F21 CL.1 और 3,F22 CL.1 &3.F22V,F91 |
| एसए-350 | एलएफ1, एलएफ2.एलएफ3 एलएफ5.एलएफ9 |
| एसए-352 | एलसीबी, एलसी1. एलसी2.एलसी3 |
| एसए-354 | बीसी, बीडी |
| एसए-369 | एफपी1, एफपी2, एफपी5, एफपी9, एफपी11, एफपी12, एफपी21. एफपी22 |
| एसए-372 | ए; बी;सी;डी;ई सीएल.55,65,&70:एफ सीएल.55, 65,&70; जी सीएल.55.65,&70: एच सीएल. 55,65,&70;जे सीएल. 55,65,70,& 110:एल: एम सीएल.85 और 100 |
| एसए-387 | 2, 11, 12, एम, 21, 22, 91 |
| एसए-414 | ए, बी, सी, डी, ई, एफ, जी |
| एसए-420 | डब्लूपीएल 3, डब्लूपीएल 6, डब्लूपीएल 9 |
| एसए-423 | 1, 2 |
| एसए-437 | बी4बी, बी4सी |
| एसए-449 | एसए-449 |
| एसए-455 | एसए-455 |
| एसए-487 | 1 सीएल. ए और बी, 2 सीएल. ए एवं बी, 4 सीएल. ए, 8 सीएल. ए |
| एसए-508 | 1, 1ए, 2 सीएल 1, 2 सीएल। 2,3 सीएल. 1, 3 सीएल. 2, 3वी, 3वीसीबी। 4एन सीएल. 3, 22 सीएल. 3 |
| एसए-515 | 60, 65, 70 |
| एसए-516 | 55, 60, 65, 70 |
| एसए-524 | मैं,द्वितीय |
| एसए-533 | ए सीएल.1 और 2, बी सीएल.1 और 2, सी सीएल.1 और 2, डी सीएल.2, ई सीएल. 1 और 2 |
| एसए-537 | सी.एल. 1, 2, और 3 |
| एसए-540 | बी21, बी22, बी23, बी24, बी24वी |
| एसए-541 | 1, 1ए, 2 सीएल. 1, 2 सीएल. 2, 3 सीएल. 1, 3 सी1. 2, 3वी, 3वीसीबी, 22 सीएल.3, 22वी |
| एसए-542 | बी सीएल. 4, सी सीएल. 4ए, डी सीएल. 4ए, ई सीएल. 4 ए |
| एसए-556 | ए2, बी2, सी2 |
| एसए-562 | ... |
| एसए-574 | 4037,4042,4140,4340,5137एम 51बी37एम |
| एसए-587 | एसए-587 |
| एसए-612 | एसए-612 |
| एसए-662 | ए, बी, सी |
| एसए-675 | 45, 50, 55, 60, 65, 70 |
| एसए-727 | एसए-727 |
| एसए-737 | बी, सी |
| एसए-738 | ए, बी, सी |
| एसए-739 | बी11, बी22 |
| एसए-765 | एल, ll, ll, IV |
| एसए-832 | 21वी,22वी,23वी |
| एसए-836 | एसए-836 |
| एसए-841 | एक सीएल. 1, बी सीआई. 2 |
| एसए-1008 | सीएस-ए.सीएस-बी |
| एसए/एएस 1548 | पीटी430, पीटी460, पीटी490 |
| एसए/सीएसए-जी40.21 | 38W, 44W, 50W |
| एसए/एन 10028-2 | पी235जीएच,पी265जीएच,पी295जीएच, P355GH,13CrMo4-5, 10CrMo9-10 |
| एसए/एन 10028-3 | पी275एनएच |
| एसए/एन 10216-2 | P235GH,P265GH,16Mo3, 13CrMo4-5,10CrMo9-10 |
| एसए/एन 10222-2 | P280GH, P305GH,13CrMo4-5, 11CrMo9-10 |
| एसए/जीबी 713 | Q345R |
| एसए/आईएस 2062 | E250A,E250BR,E250B0,E250C |
गैस-गैस हीट एक्सचेंजर्स के अनुप्रयोग
| उद्योग | विशिष्ट अनुप्रयोग |
|---|---|
| विद्युत उत्पादन | - गैस टरबाइन निकास गर्मी वसूली। |
| - तापीय संयंत्रों में अपशिष्ट ताप बॉयलर और वायु प्रीहीटर। | |
| पेट्रो | - रिफाइनरियों में दहन वायु को पहले से गरम करना। |
| - सल्फर रिकवरी इकाइयों (एसआरयू) में टेल गैसों को ठंडा करना। | |
| रासायनिक प्रसंस्करण | - उत्प्रेरक क्रैकिंग और सुधार प्रक्रियाओं में गर्मी का प्रबंधन। |
| - उर्वरक संयंत्रों में टेल गैस हीटिंग और कूलिंग। | |
| धातुकर्म | - स्टील और एल्यूमीनियम उत्पादन में ग्रिप गैसों से गर्मी की वसूली। |
| - स्मेल्टरों और फाउंड्रीज़ में एयर प्रीहीटर्स। | |
| पर्यावरण प्रणाली | - स्क्रबर्स और निस्पंदन सिस्टम के लिए निकास गैस तापमान को कम करना। |
| - अपशिष्ट भस्मीकरण संयंत्रों में ताप पुनर्प्राप्ति। | |
| तेल एवं गैस | - हाइड्रोक्रैकर्स में हाइड्रोजन युक्त गैसों को ठंडा करना। |
| - प्राकृतिक गैस प्रसंस्करण सुविधाओं में गैसों को गर्म करने की प्रक्रिया। |
