| उत्पत्ति के प्लेस: | रासायनिक प्रसंस्करण, तेल शोधन, बिजली उत्पादन, फार्मास्यूटिकल्स, खाद्य प्रसंस्करण, आदि। |
| ब्रांड नाम: | Floating Head Heat Exchanger |
| प्रमाणन: | ASME Section VIII, TEMA (Tubular Exchanger Manufacturers Association) |
| मॉडल संख्या: | एईएस प्रकार |
| पैकेजिंग विवरण: | मानक लकड़ी के बक्से या ग्राहक की आवश्यकताओं के आधार पर कस्टम पैकेजिंग। |
|---|---|
| प्रसव के समय: | 60-90 दिन |
| आपूर्ति की क्षमता: | 10 सेट/महीना |
| सामग्री: | स्टेनलेस स्टील 316L | डिज़ाइन मानक: | ASME सेक्शन VIII, TEMA (ट्यूबलर एक्सचेंजर मैन्युफैक्चरर्स एसोसिएशन) |
|---|---|---|---|
| आवेदन: | आवेदन | अनुपालन मानक: | ASME सेक्शन VIII DIV। 1, टेमा स्टैंडर्ड्स, पेड (प्रेशर इक्विपमेंट डायरेक्टिव), |
| प्रमुखता देना: | 316L फ्लोटिंग हेड हीट एक्सचेंजर,फ्लोटिंग हेड हीट एक्सचेंजर ASME |
||

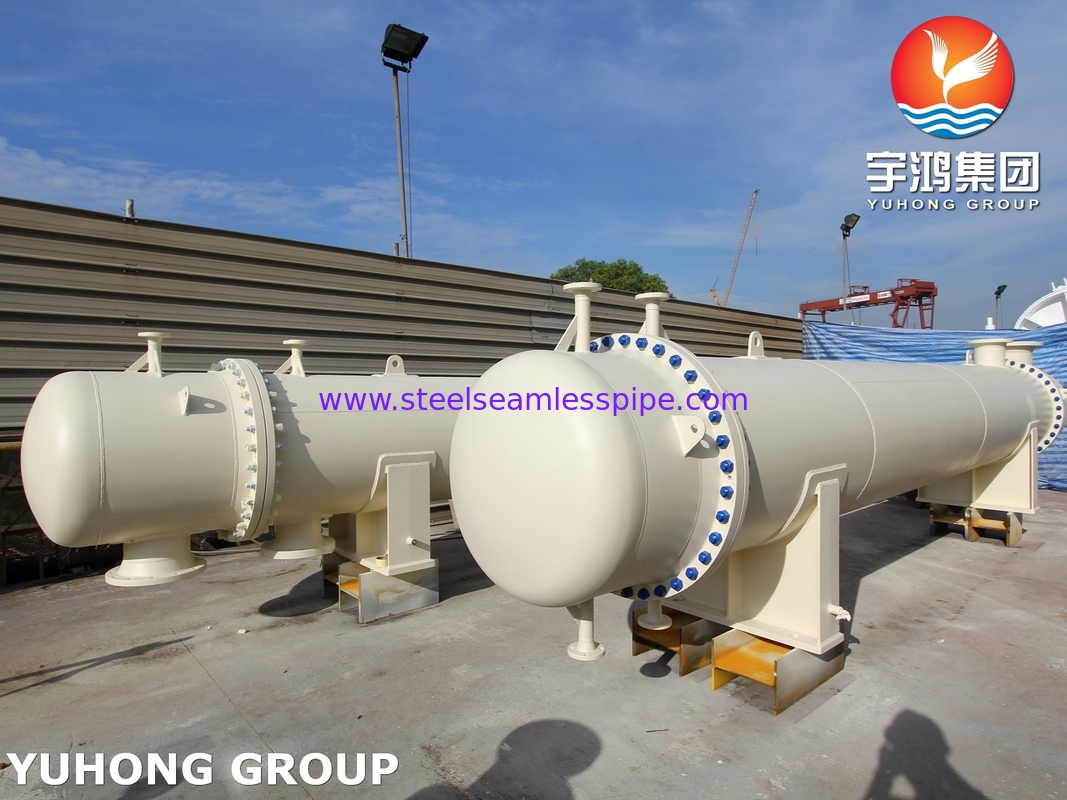

316L फ्लोटिंग हेड हीट एक्सचेंजर AES प्रकार ASME सेक्शन VIII Div. 1
द316L फ्लोटिंग हेड हीट एक्सचेंजर (एईएस प्रकार)के लिए बनाया गया हैएएसएमई खंड VIII डिवी. 1, आदर्श के लिएरासायनिक प्रसंस्करण, तेल रिफाइनरी, बिजली संयंत्र, दवा और खाद्य उद्योग. यह कुशलता से संभालता हैशीतलन, ताप और संक्षेपण कार्यउत्कृष्टता के साथक्षरण प्रतिरोधऔर उच्च प्रदर्शन प्रणाली के लिए आसान रखरखाव।
घटक सामग्री सूची
| घटक | सामग्री | नोट्स |
|---|---|---|
| शेल | 316L स्टेनलेस स्टील | संक्षारण प्रतिरोधी, उच्च तापमान और रासायनिक वातावरण के लिए उपयुक्त। |
| ट्यूब बंडल | 316L स्टेनलेस स्टील | उच्च ताप चालकता और खाई और दरार जंग के प्रति उत्कृष्ट प्रतिरोध। |
| तैरता हुआ सिर ढांकना | 316L स्टेनलेस स्टील | ट्यूब बंडल की आसान सफाई की अनुमति देता है; संक्षारण प्रतिरोधी। |
| ट्यूब शीट | 316L स्टेनलेस स्टील | शेल और ट्यूब पक्षों के बीच लीक को रोकता है; संरचनात्मक स्थिरता प्रदान करता है। |
| बाफल्स/सपोर्ट प्लेट्स | 316L स्टेनलेस स्टील | उचित प्रवाह वितरण सुनिश्चित करता है और ट्यूबों का समर्थन करता है। |
| गास्केट | पीटीएफई (पॉलीटेट्राफ्लोरोएथिलीन) / ग्राफाइट | उच्च तापमान और दबाव के तहत उच्च रासायनिक प्रतिरोध और सील प्रदर्शन। |
| बोल्ट और नट्स | स्टेनलेस स्टील 316L या ASTM A193 ग्रेड B8 | उच्च यांत्रिक शक्ति और संक्षारण प्रतिरोध |
| फ्लैंग्स | स्टेनलेस स्टील 316L | घटकों के बीच मजबूत और विश्वसनीय कनेक्शन प्रदान करता है। |
| नोजल (इनलेट/आउटलेट) | स्टेनलेस स्टील 316L | हीट एक्सचेंजर के अंदर और बाहर तरल पदार्थों का सुचारू प्रवाह सुनिश्चित करता है। |
घटक आयाम सूची
| घटक | आयाम सीमा | नोट्स |
|---|---|---|
| शेल व्यास | 200 मिमी ️ 2000 मिमी | विशिष्ट गर्मी हस्तांतरण आवश्यकताओं के आधार पर अनुकूलन योग्य। |
| ट्यूब बाहरी व्यास (OD) | 10 मिमी 50 मिमी | मानक आकार 19.05 मिमी, 25.4 मिमी और 38.1 मिमी हैं। |
| ट्यूब दीवार मोटाई | 0.5 मिमी ️ 3 मिमी | मोटाई दबाव और तापमान आवश्यकताओं पर निर्भर करती है। |
| ट्यूब की लंबाई | 1 मीटर ∙ 12 मीटर | मानक लंबाई 6 मीटर और 12 मीटर है, लेकिन कस्टम लंबाई उपलब्ध है। |
| फ्लोटिंग हेड क्लीयरेंस | 50 मिमी 300 मिमी | ट्यूब बंडल को आसानी से हटाने और साफ करने की अनुमति देता है। |
| बफ़ल अंतर | 100 मिमी 400 मिमी | प्रवाह वितरण और गर्मी हस्तांतरण दक्षता के लिए अनुकूलित। |
| नोजल व्यास | 50 मिमी 600 मिमी | द्रव प्रवाह दर और दबाव आवश्यकताओं के अनुसार आकार। |
| फ्लैंज आयाम | ASME B16.5 मानक | विशिष्ट दबाव वर्गों (वर्ग 150, 300, 600, आदि) के लिए अनुकूलन उपलब्ध है। |
आवश्यक परीक्षण
| परीक्षण का नाम | विवरण | उद्देश्य |
|---|---|---|
| हाइड्रोस्टैटिक परीक्षण | लीक या संरचनात्मक विफलताओं के लिए परीक्षण करने के लिए पानी के साथ खोल और ट्यूब पक्षों को दबाव देना। | यह सुनिश्चित करता है कि हीट एक्सचेंजर ऑपरेटिंग दबावों को संभाल सके। |
| वायवीय परीक्षण | सूखे वातावरण में रिसाव की जांच करने के लिए हवा या निष्क्रिय गैस के साथ दबाव बनाना। | उन प्रणालियों में सुरक्षा सुनिश्चित करता है जहां जल आधारित परीक्षण उपयुक्त नहीं है। |
| रेडियोग्राफिक परीक्षण (आरटी) | आंतरिक दोषों का पता लगाने के लिए वेल्ड का एक्स-रे निरीक्षण। | वेल्ड की गुणवत्ता और संरचनात्मक अखंडता सुनिश्चित करता है। |
| अल्ट्रासोनिक परीक्षण (यूटी) | सामग्री दोषों या मोटाई परिवर्तनों का पता लगाने के लिए उच्च आवृत्ति ध्वनि तरंगों का उपयोग करता है। | यह सुनिश्चित करता है कि ट्यूब और खोल सामग्री मोटाई और गुणवत्ता मानकों को पूरा करें। |
| रंजक प्रवेश करने वाला परीक्षण (पीटी) | वेल्ड्स और अन्य घटकों में सतह के दरारों या दोषों का पता लगाने के लिए रंग लगाता है। | महत्वपूर्ण घटकों की सतह अखंडता की जांच करता है। |
| सामग्री संरचना परीक्षण | 316L स्टेनलेस स्टील के घटकों की रासायनिक संरचना को सत्यापित करने के लिए स्पेक्ट्रोमेट्रिक विश्लेषण | सामग्री मानकों और संक्षारण प्रतिरोध आवश्यकताओं का अनुपालन सुनिश्चित करता है। |
| कठोरता परीक्षण | यांत्रिक गुणों की पुष्टि के लिए 316L सामग्री की कठोरता को मापता है। | यह सुनिश्चित करता है कि सामग्री दबाव और तापमान की स्थिति के लिए उपयुक्त है। |
| रिसाव परीक्षण | प्रणाली में सूक्ष्म लीक का पता लगाने के लिए हीलियम या नाइट्रोजन के साथ परीक्षण। | उच्च प्रदर्शन अनुप्रयोगों के लिए पूर्ण सील सुनिश्चित करता है। |
उद्योग द्वारा आवेदन
| उद्योग | आवेदन |
|---|---|
| रासायनिक प्रसंस्करण | रासायनिक तरल पदार्थों को ठंडा करने, गर्म करने या संघनित करने के लिए हीट एक्सचेंजर। |
| तेल एवं गैस | कच्चे तेल के शीतलन, गैस पृथक्करण और आसवन प्रक्रियाओं के लिए रिफाइनरी हीट एक्सचेंजर |
| विद्युत उत्पादन | थर्मल और परमाणु ऊर्जा संयंत्रों में भाप कंडेनसर और फ़ीड वाटर हीटर। |
| औषधि | दवा निर्माण, किण्वन और बाँझ प्रसंस्करण के लिए तापमान नियंत्रण। |
| खाद्य एवं पेय पदार्थ | खाद्य और पेय उत्पादन के लिए पाश्चरकरण, शीतलन और हीटिंग प्रणाली। |
| समुद्री और अपतटीय | जहाज के इंजन, ईंधन तेल और स्नेहक के लिए शीतलन प्रणाली। |
विशिष्ट उपकरण में अनुप्रयोग
| उपकरण का नाम | हीट एक्सचेंजर का कार्य |
|---|---|
| रासायनिक रिएक्टर | रिएक्टर में या बाहर गर्मी स्थानांतरित करके रासायनिक प्रतिक्रियाओं के तापमान को नियंत्रित करता है। |
| कच्चे तेल की आसवन इकाई | कच्चे तेल को प्रीहीट करता है और अलग किए गए आसुत पदार्थों को ठंडा करता है। |
| भाप कंडेनसर | टरबाइनों से निकलने वाले वाष्प को पुनः उपयोग के लिए पानी में परिवर्तित करता है। |
| वाष्पीकरक | खाद्य और रासायनिक उद्योगों में तरल पदार्थों के वाष्पीकरण की सुविधा देता है। |
| एयर कंप्रेसर कूलर | तापमान और आर्द्रता को कम करने के लिए संपीड़ित हवा को ठंडा करता है। |
| स्नेहक तेल कूलर | इंजन और गियरबॉक्स में स्नेहन तेल का तापमान बनाए रखता है। |
