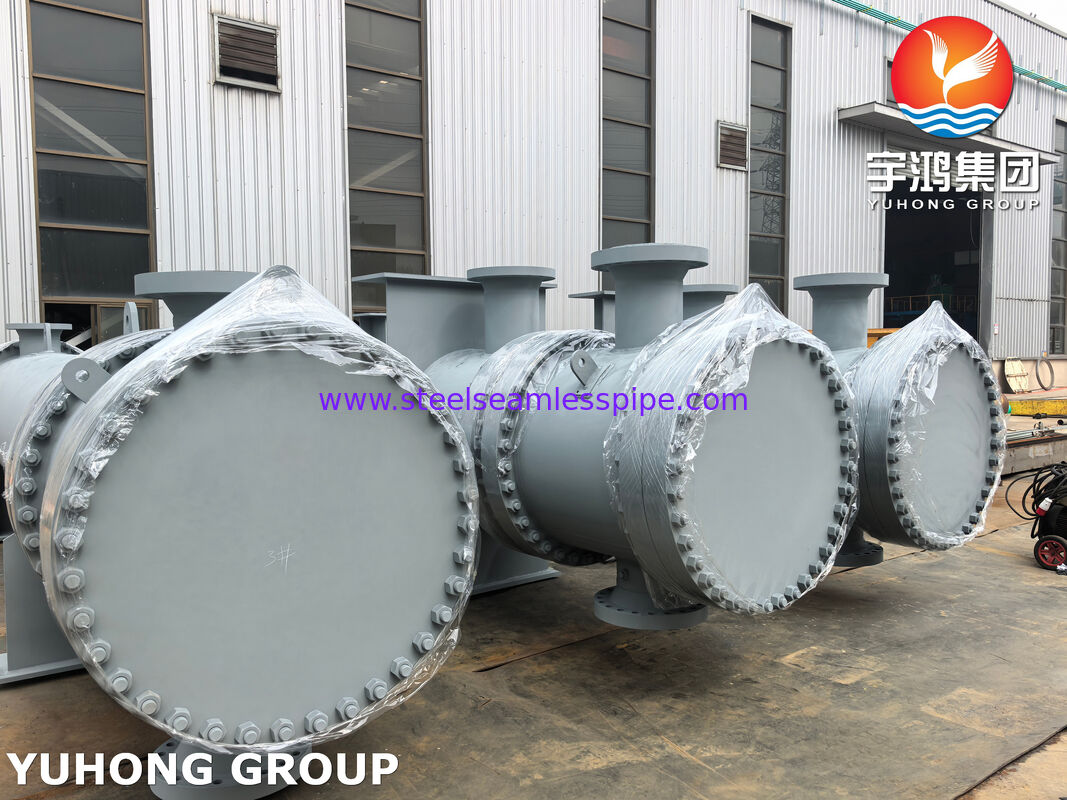

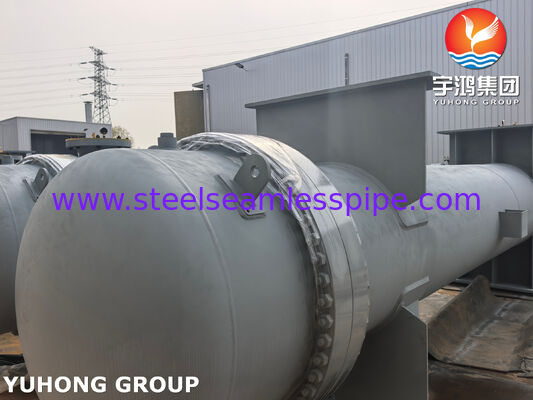

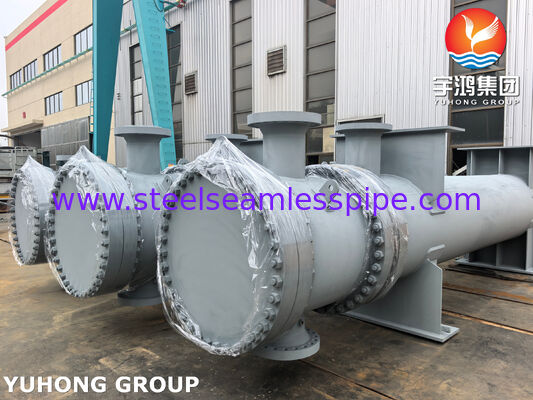

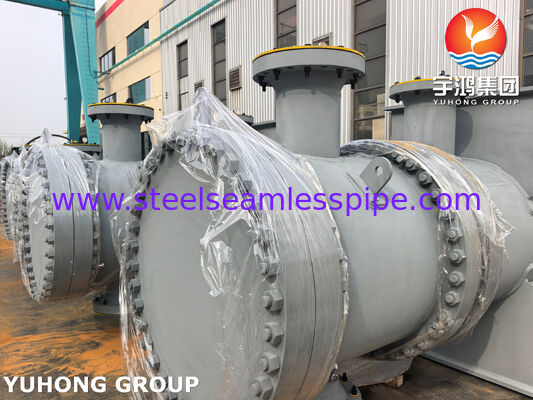

TEMA शेल और ट्यूब हीट एक्सचेंजर ASME, NBR इंटर कूलर के लिए प्रमाणित

टेमा शेल और ट्यूब हीट एक्सचेंजर एएसएमई, एनबीआर इंटर कूलर के लिए प्रमाणित

1.सिंहावलोकन
यह उपकरण एक उच्च दक्षता वाला शेल और ट्यूब इंटरकूलर है जिसे TEMA (ट्यूबलर एक्सचेंजर मैन्युफैक्चरर्स एसोसिएशन) मानकों के अनुसार डिजाइन और निर्मित किया गया है। इसका उपयोग मुख्य रूप से मल्टी-स्टेज कंप्रेसर सिस्टम (जैसे एयर कंप्रेसर या प्रोसेस गैस कंप्रेसर) में संपीड़न चरणों के बीच गैसों को ठंडा करने के लिए किया जाता है, जिससे वॉल्यूमेट्रिक दक्षता अधिकतम होती है और बिजली की खपत कम होती है।

ASME (अमेरिकन सोसाइटी ऑफ मैकेनिकल इंजीनियर्स) और NBR / NR-13 (ब्राज़ीलियाई राष्ट्रीय मानक) के लिए दोहरे प्रमाणीकरण के साथ, यह हीट एक्सचेंजर उच्चतम अंतरराष्ट्रीय सुरक्षा और गुणवत्ता मानकों को पूरा करता है, जो इसे वैश्विक बाजारों और सख्त ब्राज़ीलियाई औद्योगिक साइटों दोनों में तैनाती के लिए पूरी तरह से अनुकूल बनाता है।

2.डिज़ाइन कोड और प्रमाणपत्र
थर्मल और मैकेनिकल डिज़ाइन: टीईएमए क्लास आर, सी, या बी (प्रक्रिया माध्यम और गंभीरता के आधार पर अनुकूलित)।

दबाव पोत कोड: एएसएमई अनुभाग VIII, प्रभाग 1 (आधिकारिक यू स्टाम्प प्रमाणीकरण के साथ)।

ब्राजीलियाई अनुपालन: स्थानीय यांत्रिक गणना, हाइड्रोटेस्ट सत्यापन और नेमप्लेट आवश्यकताओं सहित एनआर-13 और प्रासंगिक एनबीआर मानकों के साथ पूरी तरह से अनुपालन।

वेल्डिंग योग्यताएँ: ASME अनुभाग IX और AWS।

3.संरचनात्मक विशेषताएं और प्रमुख लाभ
अनुकूलित टीईएमए कॉन्फ़िगरेशन: * कॉम्पैक्ट फ़ुटप्रिंट और लागत-प्रभावशीलता के लिए फिक्स्ड ट्यूबशीट डिज़ाइन (उदाहरण के लिए, एईएल, बीईएम) में उपलब्ध है।

गंदे तरल पदार्थों से निपटने के दौरान आसान यांत्रिक सफाई और निरीक्षण की सुविधा के लिए रिमूवेबल बंडल / फ्लोटिंग हेड डिज़ाइन (उदाहरण के लिए, एईएस, एईटी) में उपलब्ध है।

उच्च-प्रदर्शन ट्यूब बंडल: उच्च-तापीय-चालकता सीमलेस ट्यूबों से सुसज्जित। गैस-साइड हीट ट्रांसफर गुणांक को काफी हद तक बढ़ाने के लिए वैकल्पिक कम पंख वाली ट्यूब या नालीदार ट्यूब को एकीकृत किया जा सकता है।

विश्वसनीय सीलिंग और संक्षारण प्रतिरोध: ट्यूबों को ताकत वेल्डिंग और विस्तार के माध्यम से ट्यूबशीट से जोड़ा जाता है, जिससे गैस और ठंडे पानी के बीच क्रॉस-संदूषण का खतरा पूरी तरह खत्म हो जाता है।

एकीकृत नमी पृथक्करण: एक इंटरकूलर के रूप में, जहाज में गैस शीतलन प्रक्रिया के दौरान उपजी नमी को कुशलतापूर्वक पकड़ने और हटाने के लिए रणनीतिक रूप से रखे गए बाफ़ल और समर्पित कंडेनसेट ड्रेन आउटलेट की सुविधा होती है।

4. गुणवत्ता आश्वासन और दस्तावेज़ीकरण (डेटा बुक)
डिलीवरी पर, एक व्यापक गुणवत्ता आश्वासन डेटा बुक प्रदान की जाएगी, जिसमें शामिल हैं:

ASME U-1 फॉर्म (दबाव वाहिकाओं के लिए निर्माता की डेटा रिपोर्ट)।

एनआर-13 / एनबीआर अनुपालन प्रमाणपत्र एक पंजीकृत ब्राजीलियाई कानूनी प्रकल्पित पेशेवर (पीएच - प्रोफेशनल हैबिलिटाडो) द्वारा हस्ताक्षरित।

सभी दबाव बनाए रखने वाले भागों के लिए सामग्री परीक्षण रिपोर्ट (एमटीआर)।

वेल्डिंग प्रक्रिया विनिर्देश (डब्ल्यूपीएस), प्रक्रिया योग्यता रिकॉर्ड (पीक्यूआर), और वेल्डर प्रदर्शन योग्यता (डब्ल्यूपीक्यू)।

एनडीटी रिपोर्ट (रेडियोग्राफी, अल्ट्रासोनिक, डाई पेनेट्रेंट) और हाइड्रोस्टैटिक टेस्ट प्रमाणपत्र।
