ASTM A106 / ASME SA106 GR.B रिफाइनरी के लिए कार्बन स्टील स्टड फिन ट्यूब

अवलोकन:

SA106 GR.B कार्बन स्टील सामग्री के एक विशिष्ट ग्रेड को संदर्भित करता है जो ASTM A106 मानक के अनुरूप है।यह आम तौर पर तेल और गैस उद्योग जैसे उच्च तापमान और दबाव अनुप्रयोगों में उपयोग किया जाता है, बिजली उत्पादन, और अधिक।

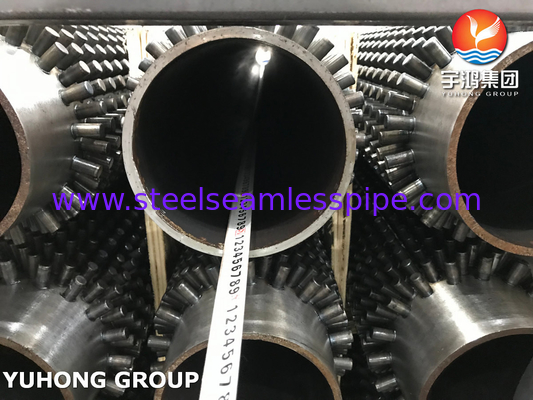

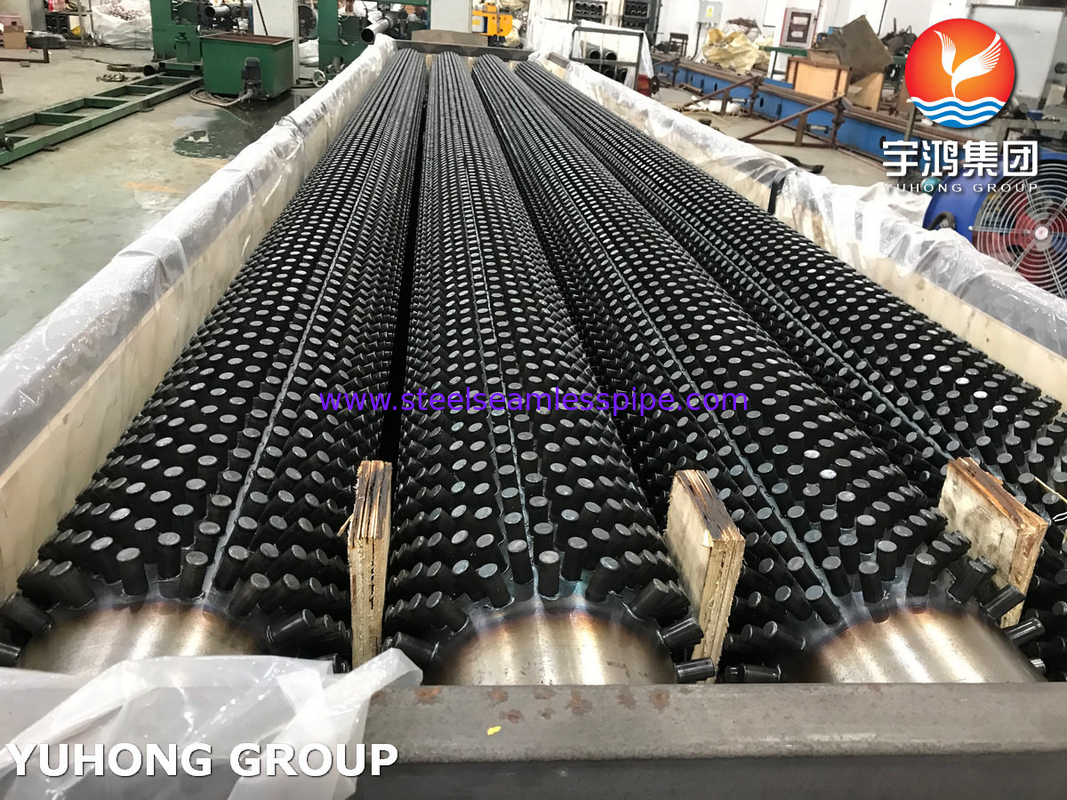

स्टड फिना ट्यूब गर्मी एक्सचेंजर और बॉयलर में गर्मी हस्तांतरण दक्षता बढ़ाने के लिए उपयोग किए जाने वाले घटक हैं। इन ट्यूबों में बाहरी सतह पर छोटे स्टड या फिना जुड़े होते हैं,गर्मी हस्तांतरण के लिए सतह के क्षेत्रफल को बढ़ानायह डिजाइन ट्यूब के अंदर द्रव और बाहरी वातावरण के बीच बेहतर गर्मी आदान-प्रदान की सुविधा प्रदान करके हीट एक्सचेंजर या बॉयलर के समग्र थर्मल प्रदर्शन में सुधार करता है।

जब SA106 GR.B सामग्री का उपयोग स्टड्ड फिन ट्यूबों के निर्माण के लिए किया जाता है, तो यह उच्च शक्ति, संक्षारण प्रतिरोध और मांग वाली परिस्थितियों में विश्वसनीय प्रदर्शन सुनिश्चित करता है।इन ट्यूबों को लंबे समय तक अपनी संरचनात्मक अखंडता बनाए रखते हुए उच्च तापमान और दबाव का सामना करने के लिए डिज़ाइन किया गया है.

युहोंग समूह विभिन्न प्रकार के उच्च गुणवत्ता वाले स्टड्ड फिन ट्यूब प्रदान करता है। हमारे उत्पादों को विदेशों में निर्यात किया जाता है और ग्राहकों से सर्वसम्मति से प्रशंसा मिली है।

विवरण:

बेस ट्यूब रासायनिक संरचनाः

बेस ट्यूब के यांत्रिक गुण:


स्टफ्ड फिन ट्यूब आवेदन और कार्य सिद्धांतः

1इस उपकरण का उपयोग केवल स्टड ट्यूबों के वेल्डिंग के लिए किया जाता है। इस उपकरण का उपयोग करके उत्पादित स्टड ट्यूब एक ऊर्जा कुशल हीट एक्सचेंज घटक है।यह उच्च गर्मी हस्तांतरण दक्षता और उच्च असर दबाव की विशेषता हैयह मुख्य रूप से अपशिष्ट गर्मी वसूली, पेट्रोकेमिकल, बिजली संयंत्र के बॉयलरों के हीट एक्सचेंज सिस्टम और अन्य उद्योगों में उपयोग किया जाता है।

पेट्रोकेमिकल उद्योग के हीटिंग फर्नेस कन्वेक्शन चैंबर में स्टड ट्यूबों का प्रयोग धुआं साइड हीट ट्रांसफर गुणांक को बढ़ा सकता है।स्टड ट्यूबों का क्षेत्रफल प्रकाश ट्यूबों का 2 से 3 गुना हैउचित डिजाइन की स्थिति में, स्टड ट्यूबों का उपयोग करके विकिरण के समान गर्मी तीव्रता प्राप्त की जा सकती है।

2स्टड ट्यूब एक एकीकृत हीट एक्सचेंज भाग है जो पावर फ्रीक्वेंसी संपर्क प्रकार प्रतिरोध वेल्डिंग और अपस्टिंग फोर्स फ्यूजन वेल्डिंग का उपयोग करके संसाधित किया जाता है।

3. उपकरण दोहरी मशाल धातु ट्यूमर मुक्त वेल्डिंग को अपनाता है। स्टड हेड विभाजन के लिए स्टेपर मोटर का उपयोग किया जाता है; और रैखिक गाइड मशीन हेड स्लाइड का उपयोग करता है। वेल्डिंग सटीकता सुनिश्चित की जाती है।

4. स्टड ट्यूब वेल्डर एक यांत्रिक-विद्युत एकीकृत वेल्डर है। विद्युत नियंत्रण भाग पीएलसी कार्यक्रम नियंत्रण और आदमी-मशीन इंटरफ़ेस पैरामीटर सेटिंग को अपनाता है,और ऑपरेशन सरल और विश्वसनीय हैवेल्डिंग पैरामीटर एकल बोर्ड कंप्यूटर सेटिंग्स को अपनाते हैं। इसका प्रदर्शन स्थिर और सुविधाजनक है।

YUHONG GROUP स्टड ट्यूब मुख्य तकनीकी मापदंडः

1. नामित इनपुट क्षमताः 90KVA
2नामित इनपुट वोल्टेजः 380V±10%
3वेल्डेड स्टील ट्यूबों का व्यास: 60-220 मिमी
4वेल्डेड स्टडों का व्यास6-14 मिमी (और अन्य असामान्य आकार के स्टड)
5वेल्डेड स्टील ट्यूबों की प्रभावी लंबाईः 13 मीटर
6वेल्डेड स्टडों का अक्षीय अंतरः स्वतंत्र रूप से समायोजित किया जा सकता है
7रेडियल वेल्डेड स्टड की व्यवस्था: सम संख्या
8स्टेनलेस स्टील की सामग्री को वेल्डिंग करते समय, प्रीहीटर की आवश्यकता होती है (उपयोगकर्ता द्वारा स्वयं निर्मित) ।

यदि आप हमारे Yuhong उत्पादों में रुचि रखते हैं, कृपया हमें कॉल या ईमेल करने के लिए स्वतंत्र महसूस, हम जितनी जल्दी हो सके अपनी जांच से निपटने और आप सबसे अच्छा समर्थन दे देंगे
