| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | YUHONG |
| प्रमाणन: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008 |
| मॉडल संख्या: | ASTM B111 UNS C70600 तांबा मिश्र धातु कम पंख वाली नली |
| न्यूनतम आदेश मात्रा: | 500 किग्रा |
|---|---|
| मूल्य: | बातचीत योग्य |

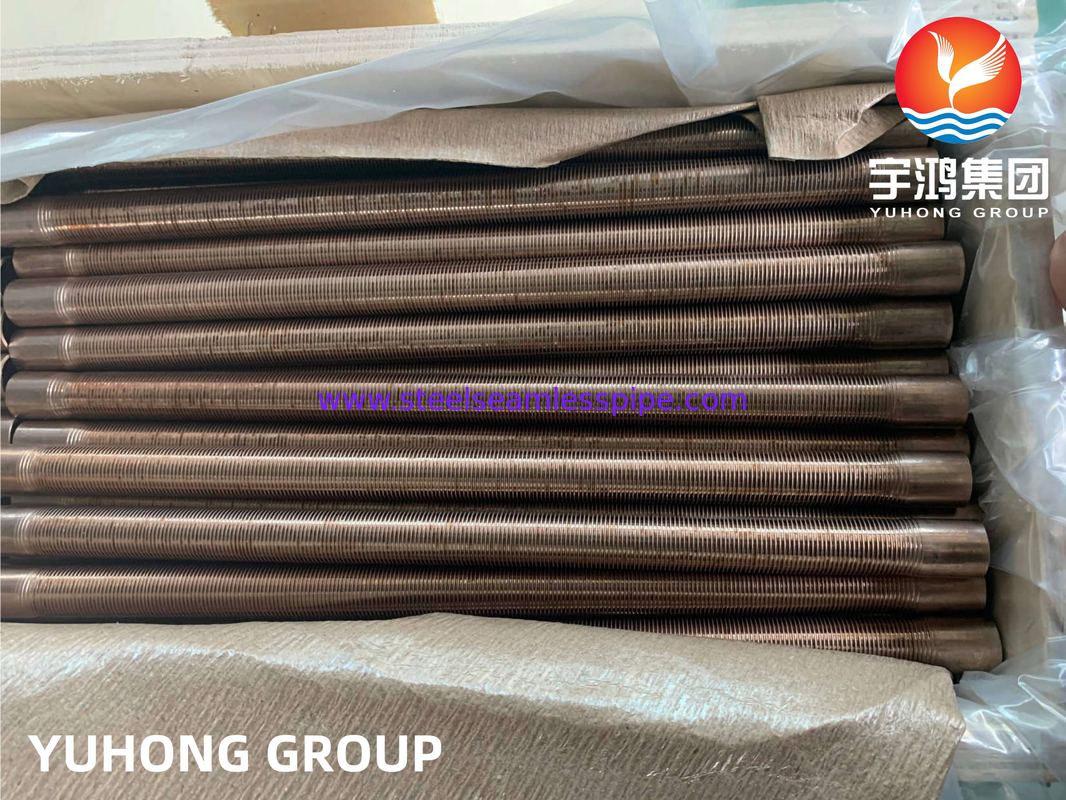

| पैकेजिंग विवरण: | प्लाई-लकड़ी का केस/आयरन केस/प्लास्टिक कैप आदि के साथ बंडल। |
| प्रसव के समय: | 7 दिन |
| भुगतान शर्तें: | एल/सी,टी/टी |
| आपूर्ति की क्षमता: | 800 टन/माह |
| मुख्य ट्यूब का आकार: | ओडीः 15.88-63.5 मिमी, थक.1.65-4.57 मिमी | ट्यूब डब्ल्यू.टी: | 1.65-4.57 मिमी |
|---|---|---|---|
| फिन मोटाई: | 0.2 मिमी ~ 3.0 मिमी | फिन ऊंचाई: | 1.6mm ~60mm |
| अंत: | सादा अंत, beveled छोर | आवेदन: | शेल ट्यूब हीट एक्सहेंजर |
| प्रमुखता देना: | कम पंख वाली नली ASTM B111,पंख वाले शेल ट्यूब हीट एक्सचेंजर,कम पंख वाली नली UNS C70600 |
||

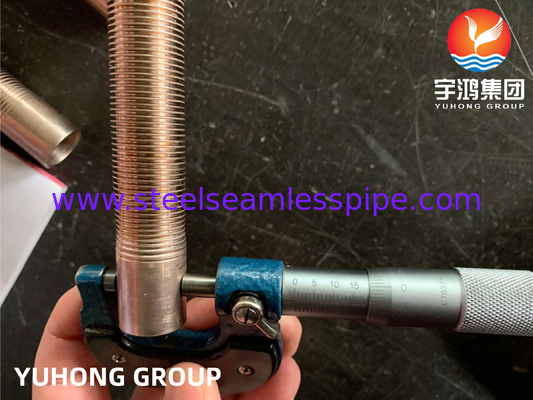

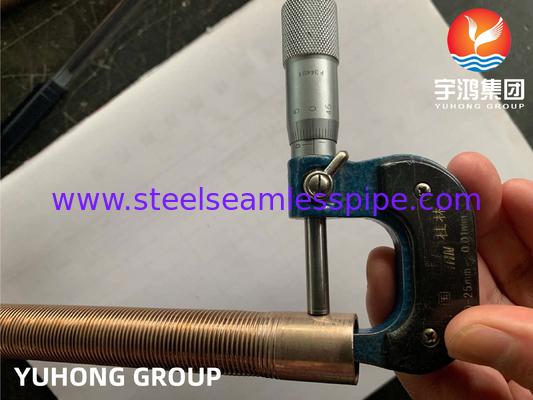

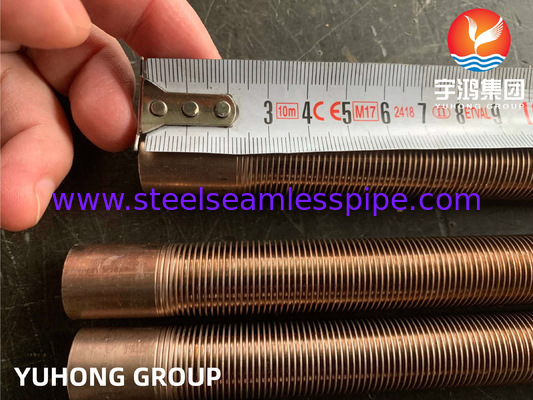

कॉपर निकल मिश्र धातु लो फिन ट्यूब ASME SB111 UNS C70600 CuNi 90/10 शेल ट्यूब हीट एक्सचेंजर के लिए
यह विनिर्देश ASTM B111 सतह कंडेनसर, बाष्पीकरणकर्ता और हीट एक्सचेंजर में उपयोग के लिए निर्दिष्ट व्यास की सीमा में तांबे और विभिन्न तांबे मिश्र धातुओं के निर्बाध टयूबिंग और टयूबिंग टयूबिंग के लिए आवश्यकताओं को स्थापित करता है। निर्दिष्ट तांबे और तांबे के मिश्र धातु UNS Nos. C10100, C10200, C10300, C10800, C12000, C12200, C14200, C19200, C23000, C28000, C44300, C44400, C44500, C60800, C61300, C61400, C68700, C70400, C70600, C70620, C71000, C71500, C71520, C71640, और C72200 हैं। उत्पादों का निर्माण कास्टिंग, एक्सट्रूडिंग, ड्राइंग, एनीलिंग, सीधा करने और ट्रिमिंग द्वारा किया जाएगा, और किसी भी अन्य प्रक्रिया द्वारा जो निर्दिष्ट परिस्थितियों में निर्बाध ट्यूब का उत्पादन करेगी।
तांबे और तांबे के मिश्र धातुओं को निम्नलिखित में से किसी भी कठोर अवस्था में आपूर्ति की जाएगी: एनील्ड, हल्के से खींचा हुआ, हार्ड खींचा हुआ या हार्ड खींचा हुआ और अंत में एनील्ड। फेरूल के लिए टयूबिंग को पूर्ण क्रिस्टलीकरण के लिए पूरी तरह से एनील्ड किया जाना चाहिए। सीधा करने के बाद कुछ टयूबिंग के लिए तनाव से राहत गर्मी उपचार की सिफारिश की जाती है।
उत्पादों का विस्तार, संपीड़न और अवशिष्ट तनाव के लिए परीक्षण किया जाना चाहिए। उत्पाद के लिए तन्यता और विस्तार आवश्यकताओं को स्टील ग्रेड पदनाम के अनुसार निर्दिष्ट किया गया है। उत्पादों को पारा नाइट्राइट परीक्षण, अमोनिया वाष्प परीक्षण, एडी करंट परीक्षण, हाइड्रोस्टेटिक परीक्षण और वायवीय परीक्षण के अधीन भी किया जाएगा।
सामग्री
| ग्रेड | यूएसए | यू.के. | जर्मनी | जापान |
| चीन बीजी | ASTM B 111 | बीएस | डीआईएन | जेआईएस एच |
| BFe10-1-1 | C70600 | CN102 | CuNi10Fe1Mn | C7060 |
मानक और संरचना
| व्यापार का नाम | यूएनएस | कॉपर निकल उद्योग विनिर्देश | रासायनिक संरचना | न्यूनतम तन्यता (KSI) |
न्यूनतम उपज (KSI) |
बढ़ाव % |
| CuNi 90/10 | UNS C70600 UNS C70620 |
ASME SB111, SB171, SB359, SB395, SB466, SB467, SB543 ASTM B111, B122, B151, B171, B359, B395, B432, B466, B467, B543, B608 DIN 2.0872 MIL C-15726, T-15005, T-16420, T-22214 SAE J461, J463 |
Cu 88.6 मिनट Pb. 05 अधिकतम* Fe 1.8 अधिकतम Zn 1 अधिकतम* Ni 9-11 अधिकतम Mn 1.0 अधिकतम |
38 | 15 | 30 |
| CuNi 90/10 | UNS C70600 | EEMUA 144 90/10, 145 90/10, 14 90/1 | Cu rem. Pb. 01 अधिकतम Fe 1.5-2.0 Zn 0.2 अधिकतम P 0.2 अधिकतम S 0.2 अधिकतम Ni 10-11 Mn 0.5-1.0 |
40 | 15 | 30 |
| CuNi 70/30 | UNS C71500 UNS C71520 |
ASME SB111, SB171, SB359, SB395, SB466, SB467, SB543 ASTM B111, B122, B151, B171, B359, B395, B432, B467, B543, B552, B608, F467, F468 DIN 2.0882 MIL C-15726, T-15005, T-16420, T-22214 SAE J461, J463 |
Cu rem (65.0 मिनट) Pb. 05 अधिकतम* Fe 0.4-1.0 Zn 1 अधिकतम* Ni 29-33 Mn 1 अधिकतम |
52 | 18 | 45 |
| CuNi 70/30 | UNS C71640 | ASTM B111, B543, B552 | Cu rem Pb. 05 अधिकतम* Fe 1.7-2.3 Zn 1 अधिकतम* Ni 29-32 Mn 1.5-2.5 |
63 | 25 | – |
| मानक आयाम - लो फिन ट्यूब | |||||||
| बाहरी व्यास | मोटाई | लंबाई | फिन घनत्व | ||||
| (मिमी) | (इंच) | (मिमी) | (BWG) | (मी) | (फीट) | (फिन/इंच) | (फिन/मी) |
| 12.00~ 60.00 | 0.47~ 2.4 | 0.635 ~ 4.572 | 23 ~ 7 | 0.3 ~ 25 | 1 ~ 82 | 8 ~ 40 | 315 ~ 1575 |
| सामग्री - लो फिन ट्यूब | |
| कार्बन स्टील | SA 179 / A 179 |
| कार्बन स्टील | SA 210 / A 210 |
| कार्बन स्टील | SA 334 / A 334 |
| स्टेनलेस स्टील | SA 213 / A 213 |
| डुप्लेक्स स्टेनलेस स्टील | SA 789 / A 789 |
| कॉपर और क्यू मिश्र धातु | SB 111 / B 111 |
| टाइटेनियम और टीआई मिश्र धातु | SB 338 / B 338 |
| विभिन्न सामग्रियों के लिए कृपया हमारे बिक्री विभाग से संपर्क करें। | |
| मानक तकनीकी विनिर्देश - लो फिन ट्यूब | |
| कार्बन स्टील | ASTM A 498 |
| स्टेनलेस स्टील | ASTM A 1012 |
| कॉपर और कॉपर मिश्र धातु | ASTM B 359 |
| टाइटेनियम | ASTM B 891 |
| विभिन्न सामग्रियों के लिए कृपया हमारे बिक्री विभाग से संपर्क करें। | |
| ALSO AVAILABLE - LOW FINNED TUBES | |
| कंडेनसर ट्यूब "वाई-फिन" | बाष्पीकरणकर्ता ट्यूब "टी-फिन" |
 |
|
| इनर ग्रूव्ड (आईजी) लो फिन ट्यूब | इनर ग्रूव्ड (आईजी) वाई-फिन / टी-फिन ट्यूब |
|
|
| यू-बेंट लो फिन ट्यूब | एनील्ड लो फिन ट्यूब |
|
|
| निरीक्षण और परीक्षण - लो फिन ट्यूब | |
| रासायनिक संरचना | |
| यांत्रिक गुण | |
| हाइड्रोस्टेटिक टेस्ट | |
| वायवीय परीक्षण | |
| बोरोस्कोपिक निरीक्षण | |
| एडी करंट टेस्ट | |
