| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | YUHONG |
| प्रमाणन: | API , ABS, DNV, GL , LR, NK |
| मॉडल संख्या: | एएसटीएम ए240 एसएस904एल स्लिप-ऑन फ्लैंज |
| न्यूनतम आदेश मात्रा: | 1 पीसी |
|---|---|
| मूल्य: | बातचीत योग्य |
| पैकेजिंग विवरण: | प्लास्टिक कैप के साथ प्लाई-लकड़ी का केस / आयरन केस / बंडल; |
| प्रसव के समय: | मात्रा पर निर्भर करता है |
| भुगतान शर्तें: | टी/टी, एल/सी नजर में |
| आपूर्ति की क्षमता: | प्रति माह 1000 पीसी |
| सामग्री: | F904L / UNS N08904 | दबाव वर्ग: | कक्षा 150/300/600/9001500/2500 |
|---|---|---|---|
| आकार सीमा: | 1''-48'' या अनुकूलित | तन्यता ताकत: | 490 एमपीए मिनट |
| नम्य होने की क्षमता: | 220 एमपीए मिनट | बढ़ाव: | 35% मिन |
| कठोरता: | 70-90 ठेठ | चेहरा विन्यास: | सपाट चेहरा (एफएफ) |
| प्रमुखता देना: | जाली निकला हुआ किनारा अंगूठी,स्टेनलेस स्टील निकला हुआ किनारा अंगूठी |
||

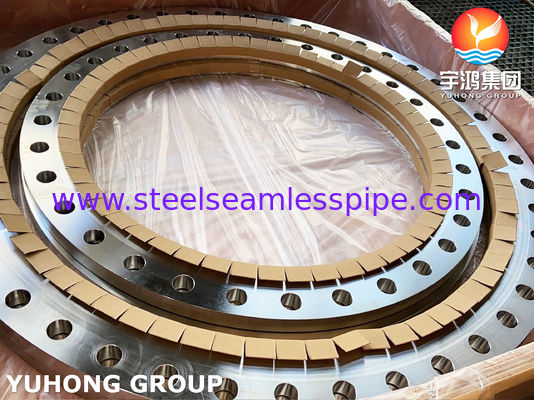

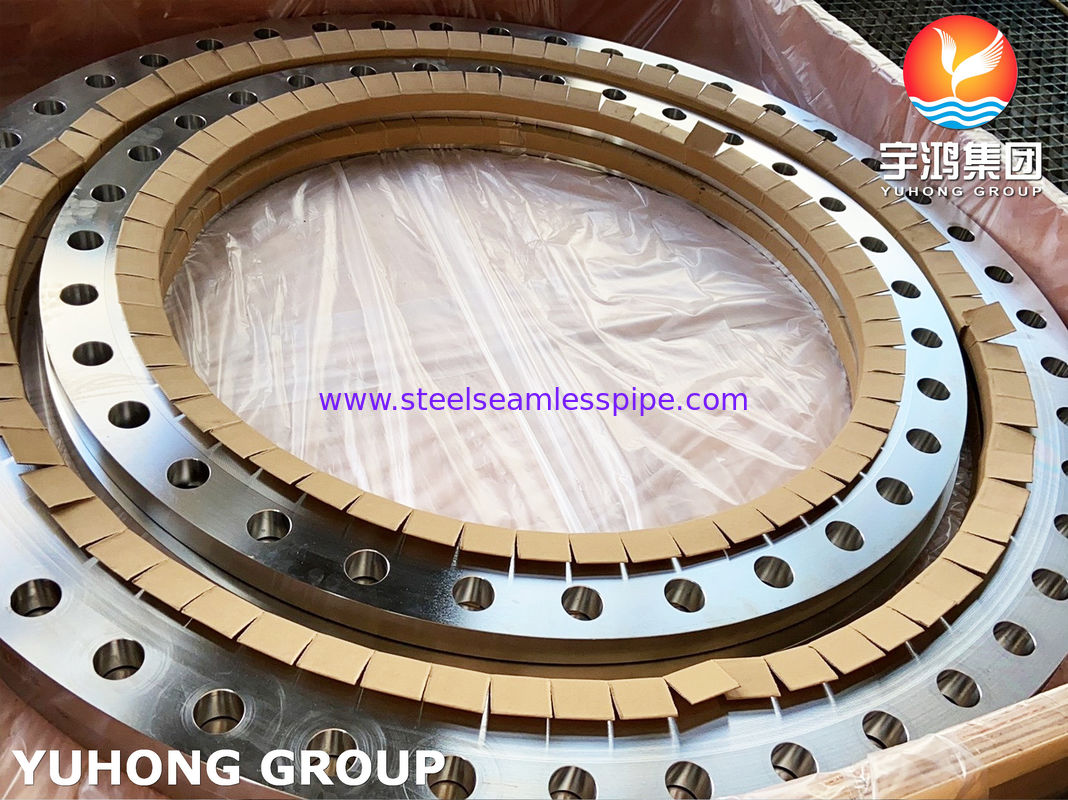

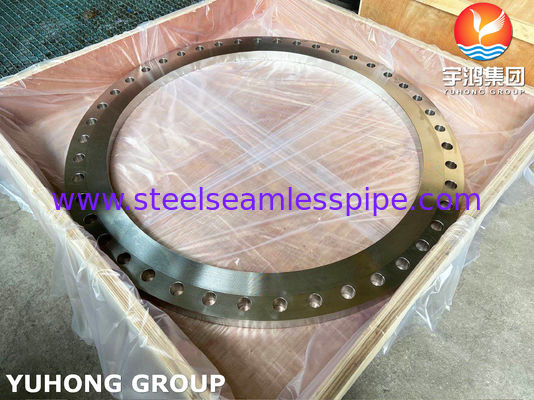

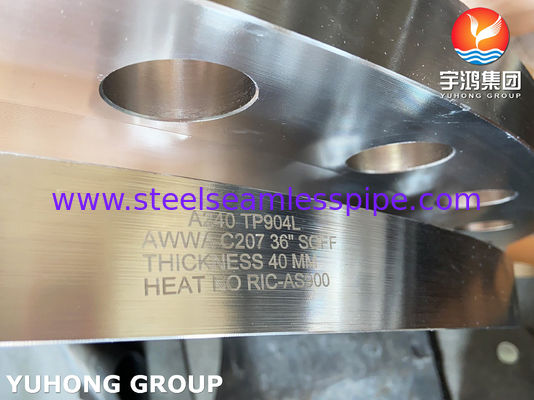

ASTM A240 SS904L UNS N08904 प्लेट फैब्रिकेटेड स्लिप-ऑन फ्लैंज को UNS N08904 / EN 1 के साथ 904L स्टेनलेस स्टील प्लेट से निर्मित किया गया है।4539 के रूप में इसके सामान्य रूप से संदर्भित सामग्री पदनामों.
फोल्ड फ्लैंग्स के विपरीत, यह उत्पाद एक प्लेट निर्माण प्रक्रिया के माध्यम से उत्पादित किया जाता है, जिसमें आमतौर पर प्लेट काटने, बनाने या निर्माण, वेल्डिंग जहां आवश्यक हो, और सटीक मशीनिंग शामिल होती है।इस विनिर्माण मार्ग बड़े व्यास के flanges के लिए लचीलापन प्रदान करता है, अनुकूलित आयाम और परियोजना-विशिष्ट बोल्ट कॉन्फ़िगरेशन।
फ्लैट फेस (एफएफ) के साथ स्लिप-ऑन कॉन्फ़िगरेशन के साथ फ्लैश फ्लैश (एफएफ) के लिए उपयुक्त है और रासायनिक, प्रक्रिया और अन्य संक्षारक-सेवा पाइप सिस्टम में बोल्ट कनेक्शन के लिए उपयुक्त है।
एडब्ल्यूडब्ल्यूए सी207 फ्लेन्ज पानी उपयोगिता सेवा में इस्पात पाइप, फिटिंग, वाल्व या अन्य सामानों को संलग्न करने के लिए हैं। मानक दो सामान्य प्रकार के फ्लेन्ज निर्दिष्ट करता हैःरिंग प्रकार के स्लिप-ऑन फ्लैंग्स (जिन्हें रिंग फ्लैंग्स या प्लेट फ्लैंग्स के रूप में भी जाना जाता है) और अंधे फ्लैंग्स. दोनों ही नब रहित स्टील के फ्लैंज हैं। मानक अनुलग्नक बी में स्टील-नब फ्लैंज के आयामों के लिए अतिरिक्त जानकारी भी प्रदान करता है।
AWWA C207 फ्लैंग्स को कार्य दबाव सीमाओं के अनुसार चार वर्गों में वर्गीकृत किया गया हैः वर्ग B (86 psi), वर्ग D (175-150 psi), वर्ग E (275 psi), और वर्ग F (300 psi).ये दबाव सीमाएं जल सेवा में सामान्य परिस्थितियों और तापमान के लिए हैं.
| ग्रेड | सी | एमएन | हाँ | पी | एस | सीआर | मो | नि | कु |
|---|---|---|---|---|---|---|---|---|---|
| 904L | मिनट: - अधिकतम: 0.2 |
मिनट: - अधिकतम: 2 |
मिनट: - अधिकतम: 1 |
मिनट: - अधिकतम: 0.045 |
मिनट: - अधिकतम: 0.035 |
मिनः 19 अधिकतम: 23 |
मिन: 4 अधिकतम: 5 |
मिनः 23 अधिकतम: 28 |
मिन: 1 अधिकतम: 2 |
| ग्रेड | तन्य शक्ति (एमपीए) मिनट | उपज शक्ति 0.2% सबूत (एमपीए) मिनट | लम्बाई (% 50 मिमी में) मिनट | कठोरता Brinell (HB) |
|---|---|---|---|---|
| 904L | 490 | 220 | 35 | 70-90 सामान्य |
स्लिप-ऑन फ्लैंज को वेल्डिंग से पहले कनेक्टिंग पाइप के ऊपर रखा जाता है।
विशिष्ट आयामी मापदंडों में शामिल हैंः
आयामों को परियोजना चित्रों या लागू फ्लैंज आयामी आवश्यकताओं के अनुसार निर्मित किया जा सकता है।
| मानक / प्रणाली | पदनाम |
|---|---|
| उत्पाद श्रेणी | SS904L |
| UNS | N08904 |
| एन | 1.4539 |
| EN पदनाम | X1NiCrMoCu25-20-5 |
| सामग्रियों का सामान्य नाम | 904L स्टेनलेस स्टील |
| कच्चे माल का मानक | ASTM A240 |
| विशेषता | SS316L | SS904L |
|---|---|---|
| भौतिक परिवार | ऑस्टेनिटिक स्टेनलेस स्टील | सुपर ऑस्टेनिटिक स्टेनलेस स्टील |
| निकेल सामग्री | मध्यम | उच्चतर |
| मोलिब्डेनम सामग्री | मध्यम | उच्चतर |
| तांबा जोड़ना | कम | जानबूझकर जोड़ना |
| जंग प्रतिरोध | सामान्य संक्षारक सेवा | अधिक आक्रामक रासायनिक सेवा |
| विशिष्ट स्थान | सामान्य प्रक्रिया अनुप्रयोग | एसिड और उच्च संक्षारण अनुप्रयोग |
SS904L को 316L का सार्वभौमिक प्रतिस्थापन नहीं माना जाना चाहिए। चयन वास्तविक प्रक्रिया रसायन, तापमान और संक्षारण तंत्र पर आधारित होना चाहिए।
