| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | YUHONG |
| प्रमाणन: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008 |
| मॉडल संख्या: | एएसटीएम ए182 एफ11 सीएल2 मिश्र धातु इस्पात ब्लाइंड निकला हुआ किनारा |
| न्यूनतम आदेश मात्रा: | 1 पीसी |
|---|---|
| पैकेजिंग विवरण: | प्लाई-वुड केस / पैलेट |
| प्रसव के समय: | 7 दिन |
| भुगतान शर्तें: | एल/सी,टी/टी |
| प्रोडक्ट का नाम: | मिश्र धातु इस्पात निकला हुआ किनारा | DIMENSIONS: | एएनएसआई निकला हुआ किनारा, एएसएमई निकला हुआ किनारा, बीएस निकला हुआ किनारा, दीन निकला हुआ किनारा, एन न |
|---|---|---|---|
| मानक: | एएसटीएम ए 182, एएसएमई एसए 182 | सामग्री: | F11 |
| आकार: | 1/2 "से 48" | प्रकार: | आरएफ/एफएफ, ब्लाइंड फ्लैंज |
| कक्षा: | 150# 300# 600# 900# 1500# | ||
| प्रमुखता देना: | ASTM A182 ग्रेड F11 ब्लाइंड फ्लैंज,अलॉय स्टील BLRF फ्लैंज,तेल और गैस उद्योग स्टील फ्लैंज |
||

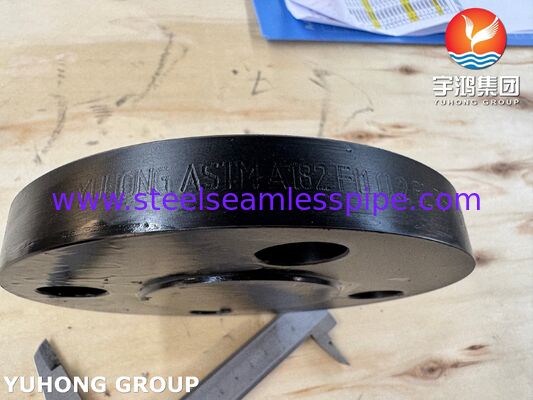

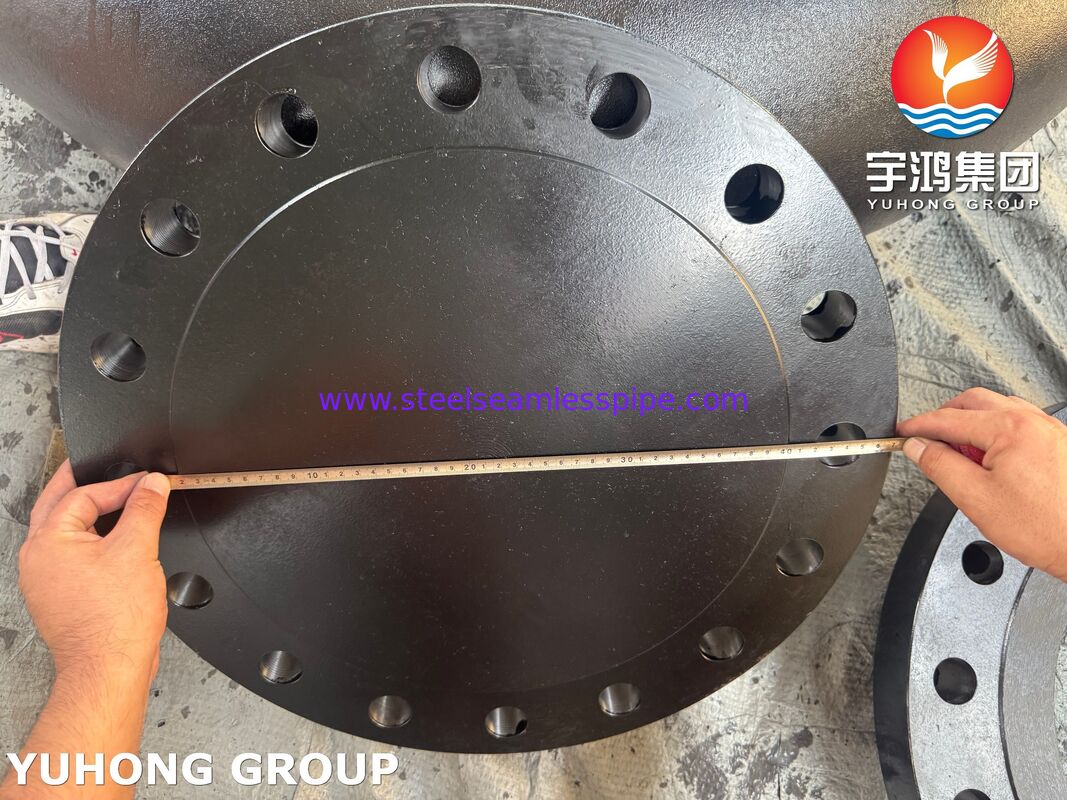

ASTM A182 ग्रेड F11 क्लास 2 ब्लाइंड फ्लैंज फोर्ज्ड अलॉय स्टील फ्लैंज BLRF फ्लैंज ब्लैक पेंट
ASTM A182 ग्रेड F11 क्लास 2 ब्लाइंड फ्लैंजएक ठोस, डिस्क-आकार का पाइप फ्लैंज है, जिसे फोर्जिंग प्रक्रिया के माध्यम से निर्मित किया जाता है, जिसे पाइपिंग सिस्टम या प्रेशर वेसल के सिरे को सील करने के लिए डिज़ाइन किया गया है। यह ASTM A182 के अनुपालन में उत्पादित किया जाता है, जो उच्च तापमान सेवा के लिए फोर्ज्ड या रोल्ड अलॉय-स्टील पाइप फ्लैंज, फोर्ज्ड फिटिंग और वाल्व के लिए मानक विनिर्देश है।
यह फ्लैंज मुख्य रूप से तेल और गैस, पेट्रोकेमिकल, बिजली उत्पादन और रिफाइनरी उद्योगों में उच्च तापमान और उच्च दबाव वाले वातावरण में उपयोग किया जाता है। विशिष्ट कार्य तापमान 550 डिग्री सेल्सियस (1022 डिग्री फारेनहाइट) तक होता है, जिसमें दबाव रेटिंग आमतौर पर क्लास 150, 300, 600, 900, 1500, या 2500 (ASME B16.5 या ASME B16.47 पर आधारित) के लिए निर्दिष्ट की जाती है, जो फ्लैंज आयामों पर निर्भर करती है।
ASTM A182 ग्रेड F11 CL2 ब्लाइंड फ्लैंज फोर्ज्ड अलॉय स्टील फ्लैंज BLRF फ्लैंज का समकक्ष ग्रेड
| सामान्य नाम | प्रकार | UNS | फोर्जिंग विनिर्देश | कास्टिंग विनिर्देश समकक्ष | DIN |
|---|---|---|---|---|---|
| 1.25Cr-0.5Mo | K11572 | A182 F11 cl2 | A217 WC6 | 13CRM044 | 1.7335 |
ASTM A182 ग्रेड F11 CL2 ब्लाइंड फ्लैंज फोर्ज्ड अलॉय स्टील फ्लैंज BLRF फ्लैंज की रासायनिक संरचना %
| ग्रेड | C | Mn | Si | S | P | Cr | Mo |
| ASTM A182 F11 फ्लैंज | 0.05 - 0.15 | 0.3 - 0.6 | 0.5 - 1 | 0.03 | 0.03 | 1 - 1.5 | 0.044 - 0.65 |
ASTM A182 ग्रेड F11 CL2 ब्लाइंड फ्लैंज फोर्ज्ड अलॉय स्टील फ्लैंज BLRF फ्लैंज के यांत्रिक गुण
| यांत्रिक गुण | मूल मान | टिप्पणियाँ |
|---|---|---|
| कठोरता, ब्रिनेल | 143 - 207 | |
| तन्य शक्ति, परम | 485 MPa | |
| तन्य शक्ति, यील्ड | 275 MPa | |
| टूटना पर बढ़ाव | 20 % | 2 इंच (50 मिमी) में |
| क्षेत्र का घटाव | >= 30 % |
विनिर्माण प्रक्रिया (फोर्जिंग)
बिलेट कटाई: अलॉय स्टील गोल बिलेट को वजन के अनुसार काटा जाता है।
हीटिंग: फोर्जिंग तापमान (~1100°C - 1200°C) तक इंडक्टिव या गैस से गर्म किया जाता है।
फोर्जिंग: दाने की संरचना को परिष्कृत करने और सरंध्रता को खत्म करने के लिए हैमर फोर्जिंग, प्रेस फोर्जिंग, या रिंग रोलिंग का उपयोग करके गर्म फोर्ज किया जाता है।
रफ मशीनिंग: स्केल को हटाने और एक मूल आकार बनाने के लिए किया जाता है।
हीट ट्रीटमेंट: CL2 आवश्यकताओं के अनुसार Q&T।
फिनिश मशीनिंग: रेज्ड फेस, बोल्ट होल और बैक फेस की सटीक सीएनसी मशीनिंग।
परीक्षण: ग्राहक की आवश्यकताओं के अनुसार NDT (अल्ट्रासोनिक, मैग्नेटिक पार्टिकल)।
जब आपकी डिज़ाइन की स्थितियाँ आवश्यक हों तो ASTM A182 F11 CL2 BLRF फ्लैंज चुनें:
संचालन तापमान: 400°C से 550°C (752°F से 1022°F)।
संचालन दबाव: मध्यम से उच्च (ASME क्लास 300 से 2500)।
माध्यम: हाइड्रोकार्बन, उच्च दबाव वाली भाप, हाइड्रोजन युक्त सिनगैस, या गर्म प्रक्रिया तेल।
महत्वपूर्ण आवश्यकता: फ्लैंज को क्रीप या थकान से विफल हुए बिना बार-बार थर्मल साइकलिंग का सामना करना चाहिए, जिसके लिए CL2 हीट ट्रीटमेंट द्वारा गारंटीकृत उच्च शक्ति की आवश्यकता होती है।
अनुप्रयोग
तेल और गैस (अपस्ट्रीम और डाउनस्ट्रीम)
पेट्रोकेमिकल और रासायनिक संयंत्र
बिजली उत्पादन (बॉयलर घटक, भाप लाइनें)
रिफाइनरी पाइपिंग सिस्टम (हाइड्रोक्रैकिंग, कैटेलिटिक रिफॉर्मिंग)।
