हीट एक्सचेंजर औरndash; ASTM B111 C68700 के लिए एक्सट्रूडेड फिन्ड ट्यूब्स
उत्पाद अवलोकन

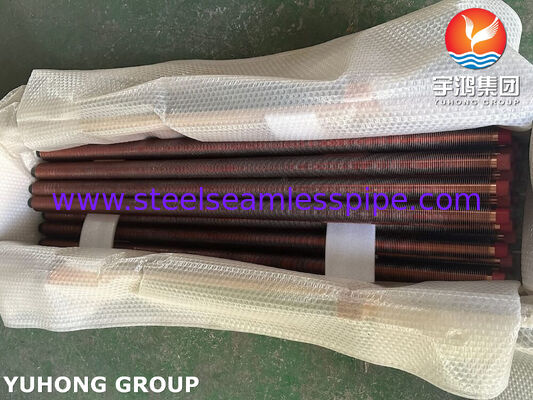

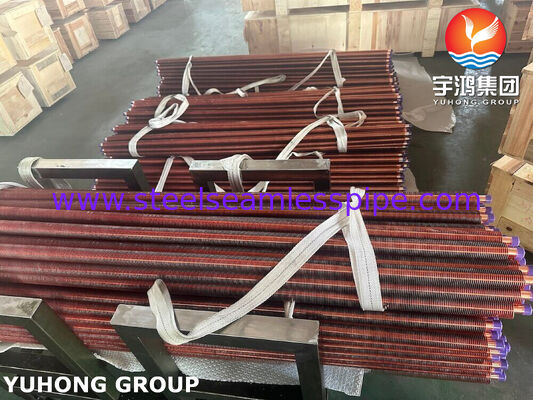

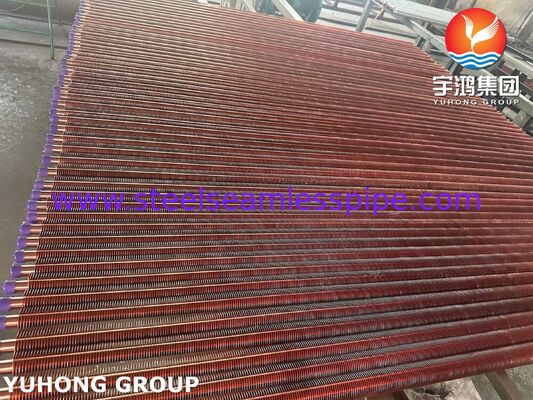

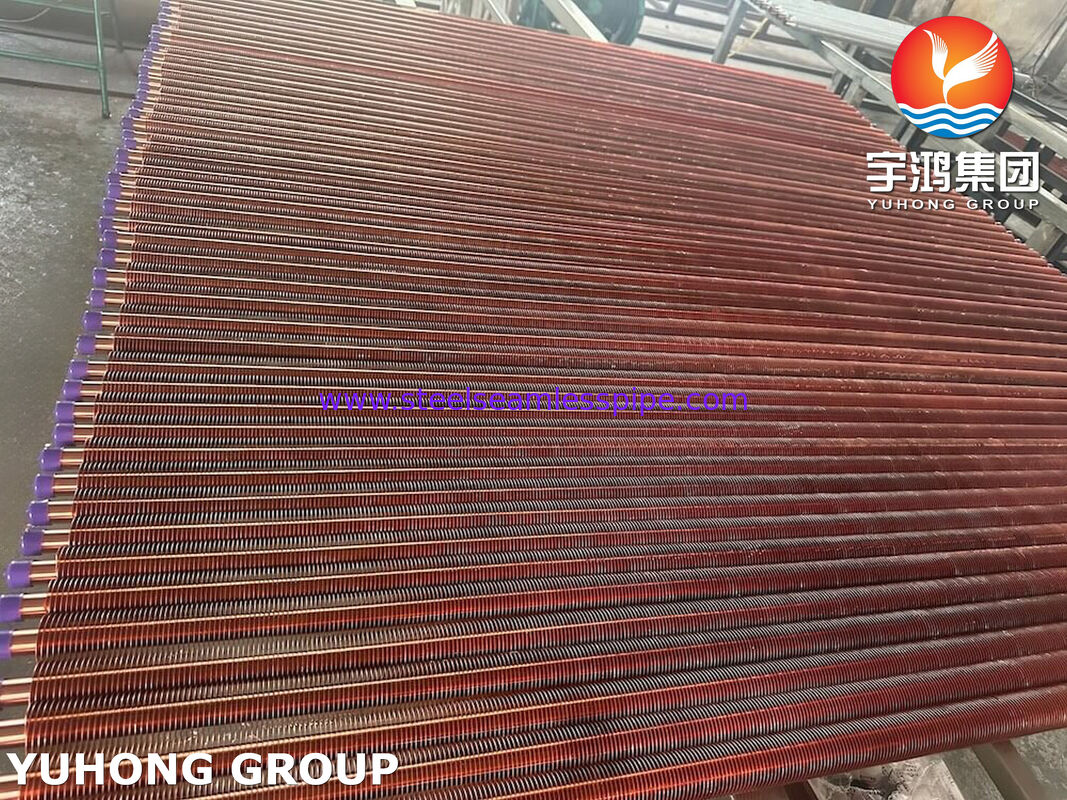

ASTM B111 C68700 एल्यूमीनियम पीतल का उपयोग करके निर्मित एक्सट्रूडेड फिन्ड ट्यूब्स को हीट-ट्रांसफर उपकरण के लिए डिज़ाइन किया गया है, जिसमें तांबे-मिश्र धातु ट्यूब की आवश्यकता होती है जिसमें अच्छी तापीय चालकता, यांत्रिक शक्ति और उपयुक्त रूप से चयनित जल-सेवा वातावरण में संक्षारण प्रतिरोध होता है।
C68700, जिसे एल्यूमीनियम पीतल के रूप में भी जाना जाता है, एक तांबा-जिंक मिश्र धातु है जिसमें एल्यूमीनियम और एक नियंत्रित आर्सेनिक योजक होता है। इसका उपयोग आमतौर पर कंडेनसर और हीट-एक्सचेंजर ट्यूबिंग में किया जाता है। ASTM B111/B111M कंडेनसर, इवेपोरेटर और हीट एक्सचेंजर के लिए सीमलेस कॉपर और कॉपर-अलॉय ट्यूब्स को कवर करता है, जिसमें UNS C68700 भी शामिल है।
एक एक्सट्रूडेड फिन्ड-ट्यूब असेंबली में, दो घटकों के बीच घनिष्ठ संपर्क बनाने के लिए एक फिन्ड बाहरी आस्तीन को आधार ट्यूब पर यांत्रिक रूप से विस्तारित किया जाता है। पंख बाहरी हीट-ट्रांसफर क्षेत्र को बढ़ाते हैं, जिससे उपकरण डिजाइन के आधार पर आसपास की हवा या किसी अन्य द्रव के साथ हीट एक्सचेंज में सुधार होता है।
विनिर्देश स्पष्टीकरण: ASTM B111 C68700 आधार ट्यूब पर लागू होता है। फिन सामग्री, एक्सट्रूज़न या विस्तार प्रक्रिया, फिन ज्यामिति, और तैयार असेंबली सहनशीलता को अलग से निर्दिष्ट किया जाना चाहिए। यदि इच्छित उत्पाद में एल्यूमीनियम एक्सट्रूडेड फिन आस्तीन के साथ C68700 आधार ट्यूब का उपयोग किया जाता है, तो एल्यूमीनियम मिश्र धातु ग्रेड की भी पहचान की जानी चाहिए।
मुख्य उत्पाद लाभ
-
बढ़ी हुई हीट-ट्रांसफर सतह: एक्सट्रूडेड पंख हीट एक्सचेंज के लिए उपलब्ध बाहरी सतह क्षेत्र को बढ़ाते हैं।
-
कॉपर-अलॉय बेस ट्यूब: C68700 उपयुक्त कंडेनसर और हीट-एक्सचेंजर सेवाओं के लिए शक्ति और संक्षारण प्रतिरोध का एक उपयोगी संयोजन प्रदान करता है।
-
यांत्रिक फिन-टू-ट्यूब संपर्क: ठीक से निर्मित हस्तक्षेप फिट आधार ट्यूब और फिन आस्तीन के बीच तापीय संपर्क का समर्थन करने में मदद करता है।
-
आवेदन-विशिष्ट विन्यास: ट्यूब आयाम, फिन ऊंचाई, पिच और लंबाई को स्वीकृत ड्राइंग के अनुसार अनुकूलित किया जा सकता है।
-
सामग्री ट्रेसबिलिटी: परियोजना आवश्यकताओं के अनुसार आधार-ट्यूब प्रमाणपत्र और निरीक्षण दस्तावेज की आपूर्ति की जा सकती है।
तकनीकी विनिर्देश और सामान्य आकार सीमाएँ
निम्नलिखित एक्सट्रूडेड फिन्ड ट्यूब्स के लिए प्रतिनिधि वाणिज्यिक आयाम हैं। अंतिम आकार हीट-एक्सचेंजर डिजाइन, आवश्यक हीट-ट्रांसफर ड्यूटी, फिन सामग्री और ग्राहक ड्राइंग पर निर्भर करते हैं।
|
पैरामीटर
|
विशिष्ट विनिर्देश
|
|
आधार ट्यूब सामग्री
|
ASTM B111 / ASME SB111 C68700
|
|
मिश्र धातु पदनाम
|
UNS C68700, एल्यूमीनियम पीतल
|
|
आधार ट्यूब निर्माण
|
सीमलेस कॉपर-अलॉय ट्यूब
|
|
आधार ट्यूब बाहरी व्यास
|
12.7–76.2 मिमी
|
|
आधार ट्यूब दीवार की मोटाई
|
0.7–3.0 मिमी
|
|
समग्र ट्यूब लंबाई
|
1,000–12,000 मिमी
|
|
फिन सामग्री
|
एल्यूमीनियम मिश्र धातु या अन्य निर्दिष्ट सामग्री
|
|
फिन प्रकार
|
एक्सट्रूडेड इंटीग्रल फिन आस्तीन या निर्दिष्ट एक्सट्रूडेड-फिन निर्माण
|
|
फिन ऊंचाई
|
5–20 मिमी
|
|
फिन मोटाई
|
0.3–1.0 मिमी, डिजाइन पर निर्भर करता है
|
|
फिन पिच
|
2.0–5.0 मिमी
|
|
फिन अटैचमेंट
|
यांत्रिक विस्तार या हस्तक्षेप फिट, जैसा कि डिजाइन किया गया है
|
|

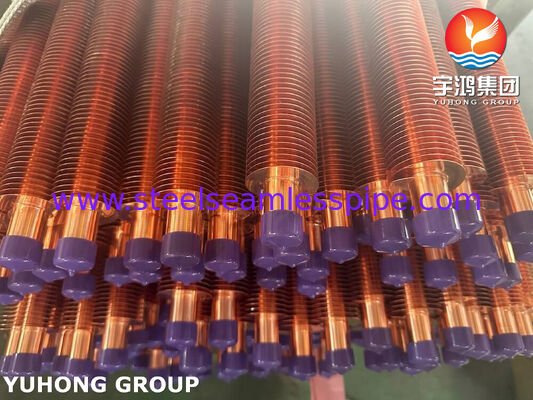

ट्यूब के सिरे
|
सादे, अन-फिन्ड सिरे या अनुकूलित सिरे की तैयारी
|
|
सतह फिनिश
|
निर्मित के रूप में या निर्दिष्ट के रूप में उपचारित
|
महत्वपूर्ण: ये सांकेतिक विनिर्माण सीमाएँ हैं, ASTM B111 द्वारा लगाई गई आयामी आवश्यकताएँ नहीं। मानक 80 मिमी व्यास तक सीमलेस कॉपर और कॉपर-अलॉय ट्यूबिंग को कवर करता है, जबकि वास्तविक आयामी सीमाएँ और सहनशीलता को चयनित उत्पाद रूप और लागू मानक संस्करण के विरुद्ध सत्यापित किया जाना चाहिए।
कोटेशन के लिए आवश्यक जानकारी
उपयुक्त विन्यास का चयन करने के लिए, निर्दिष्ट करें:
-
आधार ट्यूब बाहरी व्यास और दीवार की मोटाई।
-
कुल ट्यूब लंबाई और फिन्ड लंबाई।
-
फिन मिश्र धातु, फिन ऊंचाई, मोटाई और पिच।
-
आवश्यक फिन-टू-ट्यूब संपर्क या बॉन्डिंग मानदंड।
-
परिचालन तापमान, दबाव, द्रव संरचना और शीतलन माध्यम।
-
आवश्यक निरीक्षण परीक्षण, सामग्री प्रमाणपत्र और मात्रा।
ASTM B111 C68700 की रासायनिक संरचना
C68700 एक एल्यूमीनियम पीतल मिश्र धातु है। तांबा मुख्य घटक बनाता है, जस्ता शेष बनाता है, और एल्यूमीनियम और आर्सेनिक महत्वपूर्ण मिश्र धातु योजक हैं। संरचना उपयुक्त हीट-एक्सचेंजर वातावरण में मिश्र धातु की शक्ति और संक्षारण प्रतिरोध का समर्थन करती है।
|
तत्व
|
वजन के अनुसार संरचना (%)
|
|
तांबा (Cu), चांदी सहित
|
76.0–79.0
|
|
एल्यूमीनियम (Al)
|
1.8–2.5
|
|
आर्सेनिक (As)
|
0.02–0.06
|
|
लोहा (Fe)
|
0.06 अधिकतम।
|
|
सीसा (Pb)
|
0.07 अधिकतम।
|
|
जस्ता (Zn)
|
शेष
|
ये सीमाएँ C68700 आधार मिश्र धातु का वर्णन करती हैं। एक्सट्रूडेड फिन आस्तीन एक अलग मिश्र धातु का उपयोग कर सकती है और इसकी अपनी सामग्री विनिर्देश और प्रमाणन होना चाहिए। सामग्री प्रमाणपत्र और ASTM B111/B111M के लागू संस्करण को स्वीकृति को नियंत्रित करना चाहिए।
C68700 के यांत्रिक गुण
यांत्रिक गुण ट्यूब टेम्पर, विनिर्माण स्थिति और लागू उत्पाद आवश्यकताओं पर निर्भर करते हैं। नीचे दिए गए मान एनेल्ड C68700 ट्यूबिंग के सांकेतिक हैं; खरीद विनिर्देश और लागू ASTM B111/B111M संस्करण को अंतिम स्वीकृति सीमा निर्धारित करनी चाहिए।
|
यांत्रिक गुण
|
सांकेतिक मान
|
|
तन्य शक्ति
|
345 MPa न्यूनतम*
|
|
उपज शक्ति
|
125 MPa न्यूनतम*
|
|
दीर्घीकरण
|
टेम्पर और दीवार की मोटाई पर निर्भर करता है
|
|
कठोरता
|
टेम्पर और परीक्षण विधि पर निर्भर करता है
|
*एनेल्ड C68700 ट्यूब के लिए रिपोर्ट किए गए सांकेतिक मान; उन्हें गारंटीकृत स्वीकृति मान के रूप में प्रकाशित करने से पहले लागू टेम्पर-विशिष्ट आवश्यकताओं की पुष्टि करें।
ट्यूब का टेम्पर महत्वपूर्ण है क्योंकि एनेल्ड, लाइट-ड्रॉन और हार्ड-ड्रॉन स्थितियां अलग-अलग शक्ति और लचीलापन रख सकती हैं। पूर्ण फिन्ड असेंबली को निर्दिष्ट आयामी सहनशीलता और फिन-टू-ट्यूब संपर्क आवश्यकताओं को भी पूरा करना चाहिए।
निरीक्षण और परीक्षण विधियाँ
गुणवत्ता आश्वासन को C68700 आधार ट्यूब और तैयार एक्सट्रूडेड फिन्ड-ट्यूब असेंबली दोनों को सत्यापित करना चाहिए। निरीक्षण योजना को ASTM B111/B111M द्वारा आवश्यक परीक्षणों को फिन्ड उत्पाद के लिए निर्दिष्ट अतिरिक्त जांचों से अलग करना चाहिए।
1. आयामी निरीक्षण
आधार-ट्यूब बाहरी व्यास, दीवार की मोटाई, समग्र लंबाई, फिन ऊंचाई, फिन पिच, फिन मोटाई, फिन्ड लंबाई और सिरे के आयामों को मापें। स्वीकृत ड्राइंग और सहनशीलता के साथ अनुरूपता सत्यापित करें।
2. रासायनिक संरचना विश्लेषण
हीट-विश्लेषण प्रमाणपत्रों और, जहां आवश्यक हो, उत्पाद विश्लेषण का उपयोग करके C68700 आधार मिश्र धातु को सत्यापित करें। फिन सामग्री को अलग से उसके निर्दिष्ट मिश्र धातु ग्रेड के विरुद्ध जांचें।
3. यांत्रिक परीक्षण
आवश्यक मानक, टेम्पर और खरीद आदेश के अनुसार तन्यता, विस्तार, चपटा और अन्य लागू परीक्षण करें। ये परीक्षण यांत्रिक गुणों और बनाने के प्रदर्शन को सत्यापित करने में मदद करते हैं।
4. एडी-करंट या अन्य निर्दिष्ट गैर-विनाशकारी परीक्षण
एडी-करंट परीक्षा कुछ ट्यूब-दीवार असंतोष का पता लगा सकती है। विनिर्देश, उपकरण डिजाइन और सहमत परीक्षण योजना के आधार पर हाइड्रोस्टैटिक या वायवीय परीक्षण की भी आवश्यकता हो सकती है।
5. फिन अटैचमेंट और दृश्य निरीक्षण
फिन संरेखण, पिच एकरूपता, सतह की स्थिति, फिन विरूपण, ट्यूब-एंड गुणवत्ता, और फिन आस्तीन और आधार ट्यूब के बीच फिट की जांच करें। जहां डिजाइन के लिए उपयुक्त हो, अतिरिक्त संपर्क या पुल-ऑफ परीक्षणों पर सहमति हो सकती है।
ASTM B111/B111M में लागू यांत्रिक और विस्तार परीक्षण, अवशिष्ट-तनाव परीक्षण, और निर्दिष्ट दबाव या गैर-विनाशकारी परीक्षणों के लिए आवश्यकताएं शामिल हैं। हर सूचीबद्ध परीक्षण जरूरी नहीं कि हर आदेश पर लागू हो; लागू मानक संस्करण और खरीद आवश्यकताएं परीक्षण के दायरे को निर्धारित करती हैं।
गुणवत्ता प्रलेखन
परियोजना आवश्यकताओं के आधार पर, निम्नलिखित दस्तावेज प्रदान किए जा सकते हैं:
-
C68700 आधार ट्यूब के लिए सामग्री परीक्षण प्रमाणपत्र।
-
रासायनिक संरचना और यांत्रिक परीक्षण रिपोर्ट।
-
आयामी निरीक्षण रिकॉर्ड।
-
एडी-करंट, हाइड्रोस्टैटिक, या अन्य आवश्यक परीक्षण रिकॉर्ड।
-
फिन-सामग्री प्रमाणन और तैयार-उत्पाद निरीक्षण रिपोर्ट।
-
हीट-नंबर ट्रेसबिलिटी और पैकिंग निरीक्षण रिकॉर्ड।
-
जहां अनुबंध द्वारा आवश्यक हो, तृतीय-पक्ष निरीक्षण रिपोर्ट।
C68700 एक्सट्रूडेड फिन्ड ट्यूब्स के मुख्य अनुप्रयोग
C68700 मुख्य रूप से एक कंडेनसर और हीट-एक्सचेंजर ट्यूब मिश्र धातु है। किसी विशेष एक्सट्रूडेड फिन्ड-ट्यूब अनुप्रयोग के लिए इसकी उपयुक्तता द्रव रसायन विज्ञान, तापमान, दबाव और फिन सामग्री पर निर्भर करती है।
-
कंडेनसर और इवेपोरेटर: तांबे-मिश्र धातु ट्यूबिंग की आवश्यकता वाली संगत हीट-ट्रांसफर सेवाओं के लिए।
-
औद्योगिक हीट एक्सचेंजर: चयनित प्रक्रिया हीटिंग और शीतलन अनुप्रयोगों के लिए।
-
जल-शीतित हीट-ट्रांसफर उपकरण: जहां जल रसायन विज्ञान और परिचालन स्थितियां एल्यूमीनियम पीतल के लिए उपयुक्त हैं।
-
विशेष फिन्ड-ट्यूब असेंबली: जहां तापीय डिजाइन बढ़ी हुई बाहरी सतह क्षेत्र से लाभान्वित होता है और ट्यूब-फिन संयोजन सेवा के लिए इंजीनियर किया जाता है।
समुद्री जल या अन्य आक्रामक शीतलन मीडिया के लिए, उपकरण डिजाइनर के साथ संक्षारण उपयुक्तता की पुष्टि करें। C68700 को हर जल रसायन विज्ञान या परिचालन वातावरण के लिए उपयुक्त नहीं माना जाना चाहिए।
हमारी एक्सट्रूडेड फिन्ड ट्यूब्स क्यों चुनें?
हमारी एक्सट्रूडेड फिन्ड ट्यूब्स को ग्राहक ड्राइंग और परियोजना-विशिष्ट आवश्यकताओं के अनुसार निर्मित किया जा सकता है, जिसमें मिश्र धातु ट्रेसबिलिटी, आयामी स्थिरता और तैयार-उत्पाद गुणवत्ता पर ध्यान दिया जाता है।
-
निर्दिष्ट आधार मिश्र धातु: C68700 एल्यूमीनियम पीतल को सहमत ASTM B111 आवश्यकताओं के अनुसार निर्मित किया गया है।
-
अनुकूलित फिन ज्यामिति: तापीय डिजाइन के अनुरूप फिन ऊंचाई, पिच, मोटाई और फिन्ड लंबाई।
-
नियंत्रित असेंबली: फिन-टू-ट्यूब संपर्क और आयामी गुणवत्ता को सहमत निरीक्षण योजना के विरुद्ध सत्यापित किया गया है।
-
गुणवत्ता प्रलेखन: सामग्री प्रमाणपत्र और निरीक्षण रिपोर्ट अनुबंध संबंधी आवश्यकताओं के अनुसार उपलब्ध हैं।
-
परियोजना-उन्मुख आपूर्ति: औद्योगिक हीट-एक्सचेंजर परियोजनाओं के लिए कस्टम लंबाई, सिरे की तैयारी, पैकेजिंग और प्रलेखन।
