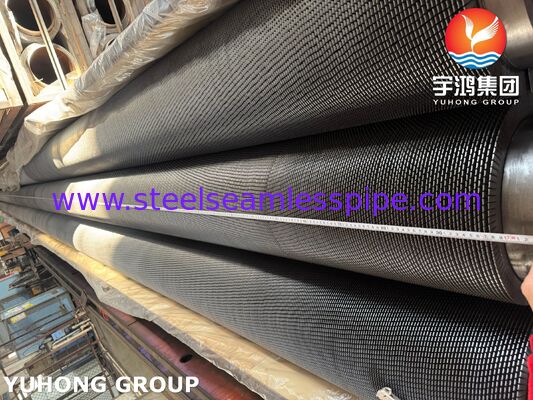

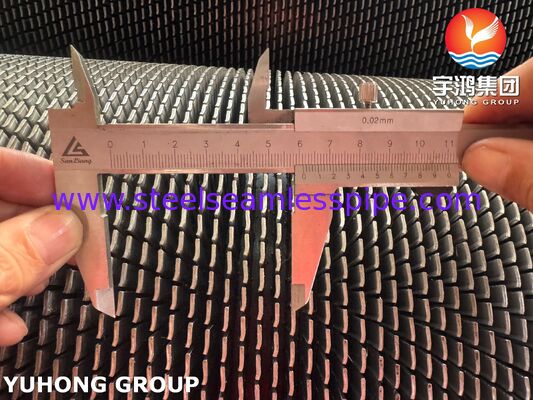

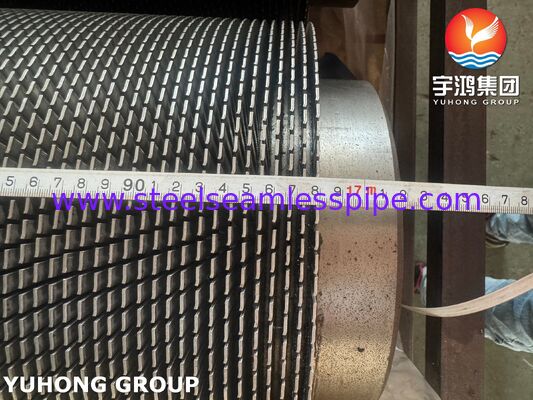

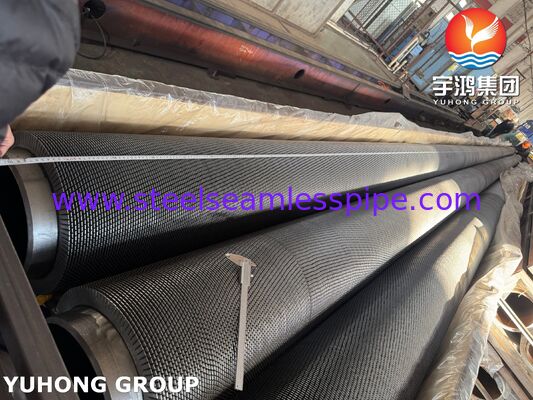

HRSG अर्थशास्त्रियों के लिए ASTM A335 P22 दाँतेदार फिनड ट्यूब

HRSG अर्थशास्त्रियों के लिए ASTM A335 P22 दाँतेदार फिनड ट्यूब

  • HRSG अर्थशास्त्रियों के लिए ASTM A335 P22 दाँतेदार फिनड ट्यूब
  • HRSG अर्थशास्त्रियों के लिए ASTM A335 P22 दाँतेदार फिनड ट्यूब
  • HRSG अर्थशास्त्रियों के लिए ASTM A335 P22 दाँतेदार फिनड ट्यूब
  • HRSG अर्थशास्त्रियों के लिए ASTM A335 P22 दाँतेदार फिनड ट्यूब
HRSG अर्थशास्त्रियों के लिए ASTM A335 P22 दाँतेदार फिनड ट्यूब
उत्पाद विवरण:
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: YUHONG
प्रमाणन: ISO9001:2015; ISO14001:2015; ISO45001:2018; PED 2014/68/EU; WPS/PQR/WPQ; ISO 3834
मॉडल संख्या: एन/ए
भुगतान & नौवहन नियमों:
न्यूनतम आदेश मात्रा: 500 किग्रा
मूल्य: To be discussed
पैकेजिंग विवरण: प्लाइवुड केस या लोहे के फ्रेम वाला लकड़ी का केस
प्रसव के समय: 50-120 दिन
भुगतान शर्तें: एल/सी,टी/टी
आपूर्ति की क्षमता: 5000 मीटर/दिन
संपर्क करें
सभी उत्पाद
अन्य (414)
विस्तृत उत्पाद विवरण
उत्पाद: दाँतेदार फिन ट्यूब सामग्री: एएसटीएम ए335 पी22
आवेदन: एचआरएसजी अर्थशास्त्री पैकेट: प्लाइवुड केस या लोहे के फ्रेम वाला लकड़ी का केस
प्रमुखता देना:

एएसटीएम ए३३५ पी२२ पंख वाले ट्यूब

,

दागदार पंखुड़ी ट्यूब HRSG अर्थशास्त्री

,

पी22 मिश्र धातु पंखुड़ी ट्यूब

एचआरएसजी इकोनॉमाइज़र के लिए दांतेदार पंख वाली ट्यूब्स – एएसटीएम ए335 पी22

हमारी एचआरएसजी इकोनॉमाइज़र के लिए दांतेदार पंख वाली ट्यूब्स संयुक्त-चक्र बिजली संयंत्रों, अपशिष्ट ताप रिकवरी बॉयलर और अन्य उच्च-तापमान बॉयलर प्रणालियों में उच्च-दक्षता ताप रिकवरी के लिए डिज़ाइन की गई हैं। बेस ट्यूब एएसटीएम ए335 पी22 से निर्मित होती है, जो उच्च-तापमान सेवा के लिए विकसित एक क्रोमियम-मोलिब्डेनम मिश्र धातु स्टील है।

एएसटीएम ए335 पी22 में लगभग 1.90–2.60% क्रोमियम और 0.87–1.13% मोलिब्डेनम होता है, जो उच्च-तापमान शक्ति, ऑक्सीकरण प्रतिरोध और मांग वाले बॉयलर वातावरण में गिरावट के प्रतिरोध का एक उपयोगी संयोजन प्रदान करता है। एएसटीएम ए335 को उच्च-तापमान सेवा के लिए एक निर्बाध फेरिटिक मिश्र धातु-स्टील पाइप विनिर्देश के रूप में निर्दिष्ट करता है।

दांतेदार पंख का डिज़ाइन नंगे ट्यूब की तुलना में बाहरी ताप-स्थानांतरण सतह को काफी बढ़ाता है। खंडित पंख प्रोफ़ाइल गैस अशांति को भी बढ़ावा देता है, जिससे ताप स्थानांतरण में सुधार होता है जबकि तापीय प्रदर्शन, फाउलिंग प्रतिरोध, वजन और निर्माण लागत के बीच एक व्यावहारिक संतुलन बना रहता है।

ये ट्यूब विशेष रूप से एचआरएसजी इकोनॉमाइज़र के लिए उपयुक्त हैं, जहाँ गर्म निकास गैस भाप-उत्पादन प्रणाली के उच्च-तापमान अनुभागों में पानी प्रवेश करने से पहले बॉयलर फ़ीड जल में अवशिष्ट तापीय ऊर्जा स्थानांतरित करती है।

मुख्य विशेषताएं

  • बेस ट्यूब सामग्री: एएसटीएम ए335 पी22 / एएसएमई एसए335 पी22
  • सामग्री प्रकार: क्रोमियम-मोलिब्डेनम मिश्र धातु स्टील
  • पंख का प्रकार: दांतेदार / खंडित पंख
  • प्राथमिक अनुप्रयोग: एचआरएसजी इकोनॉमाइज़र
  • अन्य अनुप्रयोग: अपशिष्ट ताप रिकवरी बॉयलर, यूटिलिटी बॉयलर, औद्योगिक बॉयलर और रिफाइनरी ताप-रिकवरी सिस्टम
  • निर्माण: नियंत्रित वेल्डिंग या अन्य सहमत निर्माण प्रक्रिया द्वारा फिनिंग
  • उच्च-तापमान सेवा क्षमता
  • उत्कृष्ट गैस-साइड ताप-स्थानांतरण वृद्धि
  • ऊंचे तापमान पर अच्छा यांत्रिक शक्ति
  • मांग वाले बिजली-उत्पादन वातावरण के लिए उपयुक्त
  • कस्टम ट्यूब व्यास, दीवार की मोटाई, पंख की ऊंचाई, पिच और लंबाई उपलब्ध है

विशिष्ट आकार सीमा

एचआरएसजी तापीय डिजाइन, गैस वेग, दबाव ड्रॉप, ट्यूब-साइड दबाव और स्थापना आवश्यकताओं के अनुसार वास्तविक आयामों का चयन किया जाना चाहिए।

वस्तु विशिष्ट सीमा
बेस ट्यूब ओडी 25.4–63.5 मिमी
बेस ट्यूब दीवार की मोटाई 2.5–8.0 मिमी
समग्र पंख की ऊंचाई 10–25 मिमी
पंख की मोटाई 0.8–2.0 मिमी
पंख पिच 2.5–8.0 मिमी
ट्यूब की लंबाई 3,000–18,000 मिमी
पंख घनत्व लगभग 125–400 पंख/मी
ट्यूब सामग्री एएसटीएम ए335 पी22
पंख सामग्री कार्बन स्टील / निम्न-मिश्र धातु स्टील या परियोजना-निर्दिष्ट सामग्री

नोट: ये निश्चित एएसटीएम आयामी आवश्यकताओं के बजाय प्रतिनिधि निर्माण सीमाएं हैं। अंतिम आयाम खरीदार के तापीय और यांत्रिक डिजाइन के अनुसार निर्दिष्ट किए जाने चाहिए।

एएसटीएम ए335 पी22 रासायनिक संरचना

निम्नलिखित संरचना एएसटीएम ए335 पी22 आवश्यकताओं पर आधारित है:

तत्व एएसटीएम ए335 पी22 आवश्यकता, wt.%
कार्बन (सी) 0.05–0.15
मैंगनीज (एमएन) 0.30–0.60
फास्फोरस (पी) ≤ 0.025
सल्फर (एस) ≤ 0.025
सिलिकॉन (एसआई) ≤ 0.50
क्रोमियम (सीआर) 1.90–2.60
मोलिब्डेनम (एमओ) 0.87–1.13

क्रोमियम-मोलिब्डेनम मिश्र धातु प्रणाली मुख्य कारण है कि पी22 का व्यापक रूप से उच्च-तापमान बॉयलर और ताप-रिकवरी उपकरण में उपयोग किया जाता है।

यांत्रिक गुण

एएसटीएम ए335 पी22 के लिए विशिष्ट न्यूनतम यांत्रिक आवश्यकताओं में शामिल हैं:

गुण आवश्यकता
तन्य शक्ति ≥ 415 एमपीए
उपज शक्ति ≥ 205 एमपीए
दीर्घीकरण लागू एएसटीएम ए335 नमूना और मोटाई आवश्यकताओं के अनुसार
कठोरता लागू एएसटीएम ए335 आवश्यकताओं के अनुसार

मानक पी22 पाइप के लिए, आमतौर पर संदर्भित न्यूनतम तन्य शक्ति 415 एमपीए (60 केएसआई) और न्यूनतम उपज शक्ति 205 एमपीए (30 केएसआई) है। एएसटीएम ए335 तन्य, कठोरता और अन्य यांत्रिक परीक्षणों के संबंध में भी आवश्यकताएं स्थापित करता है।

दांतेदार पंख डिजाइन

दांतेदार पंख में एक निरंतर पंख पट्टी होती है जो नियमित रूप से दूरी वाले कट या स्लॉट के साथ बनती है। एक सादे निरंतर पंख की तुलना में, यह खंडित विन्यास सीमा परत को बाधित कर सकता है और गैस-साइड अशांति को बढ़ा सकता है।

एचआरएसजी इकोनॉमाइज़र के लिए, डिज़ाइन कई फायदे प्रदान करता है:

  • बढ़ी हुई बाहरी ताप-स्थानांतरण क्षेत्र
  • बेहतर गैस-साइड ताप स्थानांतरण
  • पंख की सतह के चारों ओर बेहतर गैस-प्रवाह मिश्रण
  • कम निरंतर पंख तापीय प्रतिरोध
  • कॉम्पैक्ट ताप-रिकवरी उपकरण के लिए अच्छी उपयुक्तता
  • तापीय विस्तार और परिचालन तनाव के लिए व्यावहारिक प्रतिरोध
  • गैस-साइड दबाव-ड्रॉप आवश्यकताओं के अनुसार पंख की ऊंचाई और पिच का लचीला अनुकूलन

पंख ज्यामिति को विभिन्न एचआरएसजी निकास-गैस तापमान, गैस संरचनाओं, वेगों और स्वीकार्य दबाव ड्रॉप के लिए अनुकूलित किया जा सकता है।

निर्माण प्रक्रिया

हमारी दांतेदार पंख वाली ट्यूबों को एक नियंत्रित पंख-निर्माण और अटैचमेंट प्रक्रिया के माध्यम से निर्मित किया जा सकता है जिसे सुसंगत पंख ज्यामिति और विश्वसनीय ट्यूब-टू-पंख संपर्क बनाए रखने के लिए डिज़ाइन किया गया है।

विशिष्ट उत्पादन चरणों में शामिल हैं:

  1. पी22 बेस ट्यूब निरीक्षण
  2. ट्यूब सतह की तैयारी
  3. पंख-पट्टी की तैयारी
  4. दांतेदार / खंडित निर्माण
  5. नियंत्रित पंख अटैचमेंट
  6. पंख पिच और ऊंचाई अंशांकन
  7. आयामी निरीक्षण
  8. सतह की सफाई
  9. अंतिम एनडीटी और दबाव परीक्षण
  10. मार्किंग, संरक्षण और पैकिंग

पंख अटैचमेंट गुणवत्ता पर विशेष ध्यान दिया जाता है क्योंकि लंबे समय तक एचआरएसजी संचालन के दौरान ताप-स्थानांतरण प्रदर्शन बनाए रखने के लिए पंख और ट्यूब के बीच विश्वसनीय तापीय संपर्क आवश्यक है।

निरीक्षण और परीक्षण

गुणवत्ता नियंत्रण में लागू एएसटीएम/एएसएमई विनिर्देश, खरीद आदेश और परियोजना आवश्यकताओं के अनुसार निम्नलिखित निरीक्षण और परीक्षण शामिल हो सकते हैं:

1. रासायनिक विश्लेषण

निर्दिष्ट पी22 रसायन शास्त्र के अनुपालन को सत्यापित करने के लिए हीट और/या उत्पाद रासायनिक विश्लेषण किया जाता है।

2. तन्य परीक्षण

तन्य परीक्षण पी22 बेस ट्यूब की आवश्यक तन्य शक्ति, उपज शक्ति और दीर्घीकरण को सत्यापित करता है।

3. कठोरता परीक्षण

कठोरता परीक्षण लागू एएसटीएम ए335 आवश्यकताओं के अनुसार किया जाता है।

4. हाइड्रोस्टैटिक परीक्षण

एएसटीएम ए335 के लिए आवश्यक है कि पाइप की प्रत्येक लंबाई को विनिर्देश के प्रावधानों के अधीन, हाइड्रोस्टैटिक परीक्षण से गुजरना पड़े।

5. गैर-विनाशकारी परीक्षा

आदेश विनिर्देश के आधार पर, एनडीटी में शामिल हो सकते हैं:

  • अल्ट्रासोनिक परीक्षण (यूटी)
  • एडी-करंट परीक्षा
  • चुंबकीय कण परीक्षण (एमटी)
  • तरल प्रवेशक परीक्षण (पीटी), जहाँ लागू हो
  • वेल्ड/पंख अटैचमेंट परीक्षा

एएसटीएम ए335 के लिए एक लागू गैर-विनाशकारी परीक्षा विधि द्वारा परीक्षा की आवश्यकता होती है, जिसमें विधि और आकार की सीमाएं प्रासंगिक आवश्यकताओं द्वारा शासित होती हैं।

6. आयामी निरीक्षण

निम्नलिखित मापदंडों की जाँच की जाती है:

  • ट्यूब का बाहरी व्यास
  • ट्यूब की दीवार की मोटाई
  • ट्यूब की सीधीता
  • ट्यूब की लंबाई
  • पंख की ऊंचाई
  • पंख की मोटाई
  • पंख पिच
  • पंख घनत्व
  • पंख-से-ट्यूब अटैचमेंट
  • समग्र पंख वाला व्यास

7. दृश्य और सतह निरीक्षण

दरारें, अत्यधिक ऑक्सीकरण, यांत्रिक क्षति, अपूर्ण पंख अटैचमेंट और अन्य निर्माण दोषों के लिए ट्यूब और पंख की सतहों का निरीक्षण किया जाता है।

अनुप्रयोग

एचआरएसजी इकोनॉमाइज़र

इन पी22 दांतेदार पंख वाली ट्यूबों का प्राथमिक अनुप्रयोग हीट रिकवरी स्टीम जेनरेटर (एचआरएसजी) के इकोनॉमाइज़र अनुभाग में है।

एक संयुक्त-चक्र बिजली संयंत्र में, इकोनॉमाइज़र गैस-टर्बाइन निकास/हीट-रिकवरी पथ से निकलने वाली गर्म गैस से ऊर्जा प्राप्त करता है और इसका उपयोग बॉयलर फ़ीड जल को प्रीहीट करने के लिए करता है। यह बाद के भाप-उत्पादन चरणों में आवश्यक ऊर्जा को कम करता है और समग्र संयंत्र दक्षता में सुधार में योगदान देता है।

अपशिष्ट ताप रिकवरी बॉयलर

वे औद्योगिक अपशिष्ट ताप रिकवरी प्रणालियों के लिए भी उपयुक्त हैं जहाँ से उच्च-तापमान निकास गैसें उपलब्ध हैं:

  • गैस टर्बाइन
  • प्रक्रिया भट्टियां
  • रिफाइनरी इकाइयां
  • पेट्रोकेमिकल संयंत्र
  • स्टील-उत्पादन उपकरण
  • औद्योगिक दहन प्रणाली

यूटिलिटी और औद्योगिक बॉयलर

पी22 दांतेदार पंख वाली ट्यूबों को पारंपरिक बॉयलर के चयनित इकोनॉमाइज़र और ताप-रिकवरी अनुभागों के लिए भी निर्दिष्ट किया जा सकता है जहाँ तापमान, दबाव और डिजाइन की स्थिति उपयुक्त हो।

एएसटीएम ए335 पी22 क्यों चुनें?

पी22 मांग वाले उच्च-तापमान सेवा के लिए एक व्यावहारिक विकल्प है क्योंकि इसकी क्रोमियम-मोलिब्डेनम मिश्र धातु संरचना सामान्य कार्बन-स्टील ट्यूब सामग्री की तुलना में बेहतर ऊंचे तापमान प्रदर्शन प्रदान करती है।

इसके संयोजन:

  • उच्च-तापमान शक्ति
  • क्रोमियम-सहायता प्राप्त ऑक्सीकरण प्रतिरोध
  • मोलिब्डेनम-उन्नत उच्च-तापमान प्रदर्शन
  • उपयुक्त प्रक्रियाओं के तहत अच्छा वेल्डेबिलिटी
  • बॉयलर और ताप-रिकवरी अनुप्रयोगों के साथ संगतता

इसे इंजीनियर एचआरएसजी इकोनॉमाइज़र डिजाइनों के लिए अच्छी तरह से अनुकूल बनाता है।

लागू मानक

परियोजना विनिर्देश के आधार पर, हमारी दांतेदार पंख वाली ट्यूबों को निम्नलिखित के संदर्भ में आपूर्ति की जा सकती है:

  • एएसटीएम ए335 / ए335एम – पी22
  • एएसएमई एसए335 – पी22
  • लागू एएसएमई बॉयलर और प्रेशर वेसल कोड आवश्यकताएं
  • परियोजना-विशिष्ट एचआरएसजी निर्माण विनिर्देश
  • ग्राहक-अनुमोदित चित्र और निरीक्षण योजनाएं

एएसटीएम ए335 विशेष रूप से उच्च-तापमान सेवा के लिए अभिप्रेत निर्बाध फेरिटिक मिश्र धातु-स्टील पाइप को कवर करता है और इसमें रासायनिक संरचना, तन्य गुण, कठोरता, हाइड्रोस्टैटिक परीक्षण और गैर-विनाशकारी परीक्षा को कवर करने वाली आवश्यकताएं शामिल हैं।

कस्टम निर्माण

हम ग्राहक के चित्र या तापीय-डिजाइन आवश्यकताओं के अनुसार पी22 दांतेदार पंख वाली ट्यूबों का निर्माण कर सकते हैं, जिसमें अनुकूलित शामिल हैं:

  • ट्यूब ओडी और दीवार की मोटाई
  • ट्यूब की लंबाई
  • पंख की ऊंचाई
  • पंख पिच
  • पंख की मोटाई
  • पंख घनत्व
  • पंख सामग्री
  • पंख अटैचमेंट विधि
  • नंगे सिरे
  • ट्यूब बेंडिंग कॉन्फ़िगरेशन
  • निरीक्षण और परीक्षण आवश्यकताएं
  • पैकेजिंग और मार्किंग

एचआरएसजी परियोजनाओं के लिए, ट्यूब आयाम और पंख ज्यामिति के साथ आवश्यक गैस तापमान, ट्यूब-साइड दबाव, गैस वेग और स्वीकार्य दबाव ड्रॉप की आपूर्ति करने से फिनड ट्यूब डिजाइन को इच्छित इकोनॉमाइज़र ड्यूटी के लिए अनुकूलित किया जा सकता है।

उत्पाद सारांश

एचआरएसजी इकोनॉमाइज़र के लिए एएसटीएम ए335 पी22 दांतेदार पंख वाली ट्यूब्स एक उच्च-तापमान क्रोमियम-मोलिब्डेनम मिश्र धातु-स्टील ट्यूब को एक बड़े दांतेदार ताप-स्थानांतरण सतह के साथ जोड़ती हैं। उन्हें मुख्य रूप से एचआरएसजी इकोनॉमाइज़र और औद्योगिक अपशिष्ट-ताप रिकवरी सिस्टम के लिए इंजीनियर किया गया है, जहाँ कुशल ताप रिकवरी, यांत्रिक विश्वसनीयता और दीर्घकालिक उच्च-तापमान सेवा आवश्यक है।
