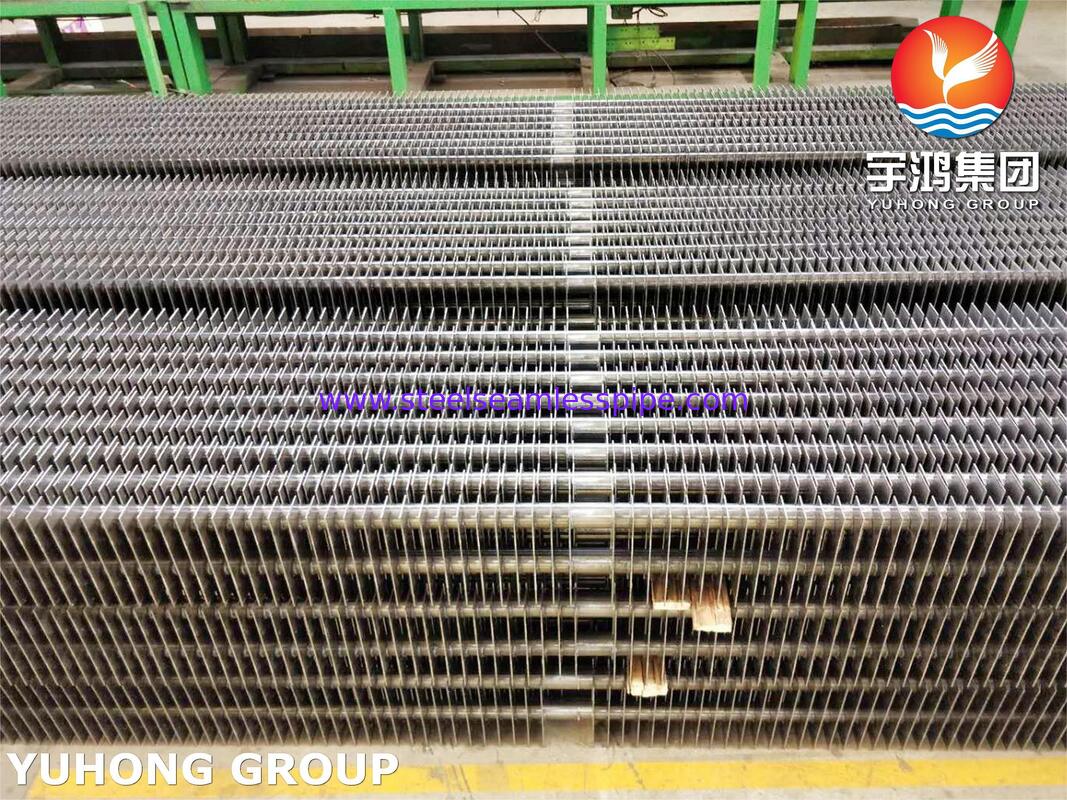

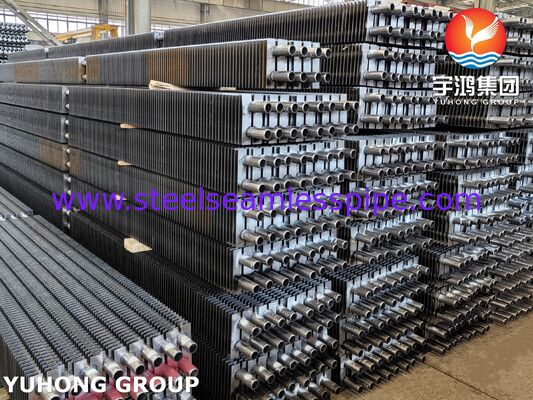

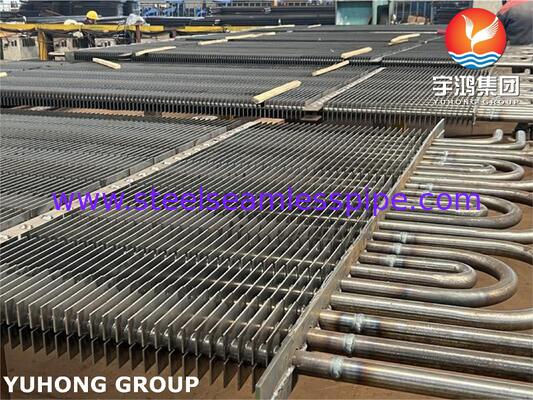

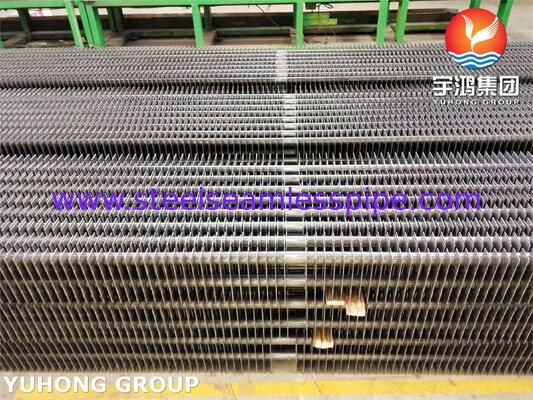

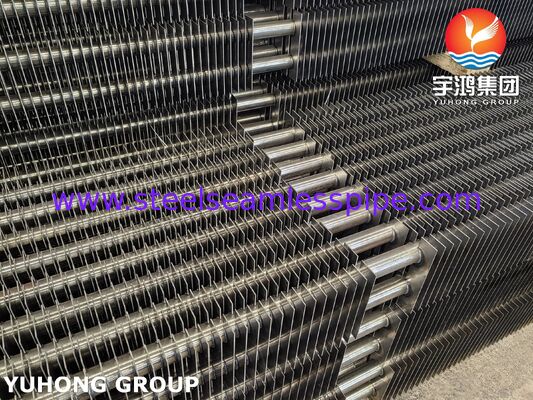

सुपरहीटर के लिए उच्च आवृत्ति वेल्डेड फिनेड ट्यूब ️ ASTM A192
उत्पाद का अवलोकन
सुपरहीटर के लिए उच्च आवृत्ति वेल्डेड फिनड ट्यूबों को औद्योगिक बॉयलरों, बिजली संयंत्रों, अपशिष्ट गर्मी वसूली इकाइयों में थर्मल दक्षता में सुधार के लिए डिज़ाइन किया गया इंजीनियरिंग गर्मी हस्तांतरण घटक है,और भाप उत्पादन प्रणालीएएसटीएम ए 192 कार्बन स्टील बेस ट्यूब और उच्च आवृत्ति वेल्डेड फिन के साथ निर्मित, ये उत्पाद प्रभावी गर्मी हस्तांतरण सतह क्षेत्र को बढ़ाते हैं,गर्म धुआं गैस से अधिक गर्मी को पुनः प्राप्त करने और इसे बॉयलर पानी या भाप में स्थानांतरित करने में सहायता उपकरण.
हमारे उच्च आवृत्ति वेल्डेड फिनड ट्यूबों में एक दबाव सहन कार्बन स्टील ट्यूब को मजबूती से जुड़े फिन के साथ जोड़कर कुशल गर्मी विनिमय, विश्वसनीय निर्माण,और मांग वाले थर्मल अनुप्रयोगों के लिए लचीले विन्यास विकल्पट्यूब आयाम, फिन ज्यामिति और सामग्री विनिर्देशों को परियोजना आवश्यकताओं और उपकरण डिजाइन की शर्तों को पूरा करने के लिए अनुकूलित किया जा सकता है।
महत्वपूर्ण सामग्री नोटः एएसटीएम ए192/ए192एम उच्च दबाव सेवा के लिए निर्बाध कार्बन स्टील बॉयलर और सुपरहीटर ट्यूबों को कवर करता है।मानक स्वयं पूर्ण उच्च आवृत्ति फिन वेल्डिंग प्रक्रिया को परिभाषित नहीं करता है, इसलिए फिनड-ट्यूब असेंबली को फिन सामग्री, वेल्ड अखंडता, आयामी सहिष्णुता और निरीक्षण के लिए अलग-अलग आवश्यकताओं के साथ निर्दिष्ट किया जाना चाहिए।
मुख्य उत्पाद विशेषताएं
ऊष्मा हस्तांतरण में सुधारः पंखों से बाहरी ऊष्मा हस्तांतरण क्षेत्र का विस्तार होता है, जिससे धुआं गैस से अधिक प्रभावी गर्मी वसूली होती है।
उच्च आवृत्ति वेल्डेड फिन लगावः वेल्डिंग प्रक्रिया योग्य प्रक्रियाओं के अनुसार निर्मित होने पर फिन स्ट्रिप और बेस ट्यूब के बीच एक निरंतर, सुरक्षित कनेक्शन बनाती है।
कार्बन स्टील दबाव ट्यूबः एएसटीएम ए 192 सामग्री निर्दिष्ट बॉयलर और सुपरहीटर सेवा स्थितियों के लिए उपयुक्त है जब डिजाइन सीमाओं का सम्मान किया जाता है।
अनुकूलन योग्य पंख ज्यामितिः पंख की ऊंचाई, मोटाई, पिच और विन्यास को गर्मी-हस्तांतरण प्रदर्शन, गैस-साइड दबाव में गिरावट और फोल्डिंग के प्रतिरोध को संतुलित करने के लिए चुना जा सकता है।
लचीले विनिर्माण विकल्पः ट्यूब की लंबाई, फिनाइट कवर, अंत तैयारी और गैर-फिनाइट वाले खंडों को बॉयलर के लेआउट के अनुरूप बनाया जा सकता है।
गुणवत्ता पर केंद्रित उत्पादनः सामग्री की ट्रेसेबिलिटी, आयामी निरीक्षण और उचित वेल्ड अखंडता परीक्षण निरंतर विनिर्माण गुणवत्ता का समर्थन करने में मदद करते हैं।
विशिष्ट अनुप्रयोग
औद्योगिक बॉयलर सुपरहीटर
उपयुक्त बॉयलर कॉन्फ़िगरेशन में गैस-साइड हीट ट्रांसफर को बेहतर बनाने और भाप-तापमान नियंत्रण का समर्थन करने के लिए उपयोग किया जाता है।
विद्युत उत्पादन
बॉयलर गर्मी वसूली खंडों में लागू जहां ऑपरेटिंग तापमान, दबाव और संक्षारण वातावरण चयनित कार्बन स्टील के साथ संगत हैं।
अपशिष्ट ताप की वसूली प्रणाली
उपयुक्त रूप से डिजाइन किए गए गर्मी वसूली उपकरण में औद्योगिक निकास गैसों से उपयोगी ताप ऊर्जा को पुनः प्राप्त करने में मदद करता है।
मानक आकार सीमाएँ
निम्नलिखित उच्च आवृत्ति वेल्डेड फिनड ट्यूबों के लिए विशिष्ट वाणिज्यिक विनिर्माण रेंज हैं। वे निर्देशात्मक हैं, ASTM A192 द्वारा अनिवार्य आयामी आवश्यकताएं नहीं हैं।अंतिम आयामों को बॉयलर डिजाइन के अनुसार सहमत किया जाना चाहिए, हीट-ट्रांसफर गणना, और परियोजना विनिर्देश।
पैरामीटर |
विशिष्ट सीमा |
बेस ट्यूब का बाहरी व्यास |
19.05~76.2 मिमी |
बेस ट्यूब की दीवार की मोटाई |
20.08.0 मिमी |
ट्यूब की लंबाई |
3,00018000 मिमी |
पंखुड़ी की ऊंचाई |
1025 मिमी |
पंख की मोटाई |
0.8 ∙ 1.5 मिमी |
फिन पिच |
2.5.8.0 मिमी |
पंख सामग्री |
कार्बन स्टील या अन्य विनिर्दिष्ट संगत सामग्री |
पंखुड़ी संरचना |
ठोस, दागदार या परियोजना विशिष्ट प्रोफाइल |
पंखुड़ी लगाव |
उच्च आवृत्ति प्रतिरोध वेल्डिंग |
अनुकूलनः अन्य आयाम विनिर्माण क्षमता के अधीन उपलब्ध हो सकते हैं। कृपया आधार ट्यूब व्यास, दीवार मोटाई, पंख सामग्री, पंख पिच, पंख ऊंचाई, ट्यूब की लंबाई की पुष्टि,और आदेश देने से पहले लागू कोड.
एएसटीएम A192 रासायनिक संरचना
ASTM A192/A192M-24 कार्बन स्टील ट्यूब के लिए निम्नलिखित रासायनिक संरचना सीमाओं को निर्दिष्ट करता है।
तत्व |
संरचना, वज़न% |
कार्बन (सी) |
0.06 ¢0.18 |
मैंगनीज (Mn) |
0.27 ¢ 0.63 |
फास्फोरस (पी) |
≤ 0.035 |
सल्फर (S) |
≤ 0.035 |
सिलिकॉन (Si) |
≤ 0.25 |
ये सीमाएं ASTM A192 बेस ट्यूब सामग्री के लिए लागू होती हैं, स्वचालित रूप से फिन स्ट्रिप के लिए नहीं। फिन सामग्री को अपने स्वयं के निर्दिष्ट ग्रेड और रासायनिक संरचना आवश्यकताओं का अनुपालन करना चाहिए।
यांत्रिक गुण
एएसटीएम ए 192 कार्बन स्टील के बॉयलर ट्यूबों के लिए विशिष्ट यांत्रिक आवश्यकताओं में निम्नलिखित शामिल हैंः
संपत्ति |
एएसटीएम ए 192 की आवश्यकता |
तन्य शक्ति, न्यूनतम |
325 MPa (47 ksi) |
उपज शक्ति, न्यूनतम |
180 MPa (26 ksi) |
लंबाई 50.8 मिमी (2 इंच), न्यूनतम |
३५% |
ब्रिनेल कठोरता, अधिकतम, दीवार ≥ 5.1 मिमी |
137 एचबीडब्ल्यू |
रॉकवेल कठोरता, अधिकतम, दीवार < 5.1 मिमी |
77 HRBW |
निर्बाध कार्बन स्टील बॉयलर ट्यूब मानक
+ 1
यांत्रिक गुणों को लागू विनिर्देशों और परीक्षण स्थितियों के अनुसार आधार ट्यूब के लिए निर्धारित किया जाता है।उन्हें पूरे वेल्डेड फिनांस सेट के गारंटीकृत गुणों के रूप में नहीं समझा जाना चाहिएपंख वेल्ड और गर्मी से प्रभावित क्षेत्र को उचित निर्माण और निरीक्षण नियंत्रण की आवश्यकता होती है।
निर्माण प्रक्रिया
बेस ट्यूब तैयार करनाः सामग्री की पहचान, आयाम और अनुरेखण सहित, ASTM A192 कार्बन स्टील के निर्बाध ट्यूबों की खरीद और सत्यापन करना।
सतह की तैयारीः लगातार वेल्डिंग के लिए ट्यूब और फिन संपर्क सतहों को साफ करें।
पंख बनाने के लिए: पंख की पट्टी को तैयार करें और उसकी मोटाई, ऊंचाई, पिच और प्रोफाइल की जाँच करें।
उच्च आवृत्ति वेल्डिंगः नियंत्रित वेल्डिंग मापदंडों के साथ एक योग्य प्रक्रिया का उपयोग करके पाइप के साथ लगातार फिन वेल्ड करें।
आयाम सुधारः पंख की संरेखण, पिच एकरूपता, ट्यूब की सीधाई और अंत आयामों की जाँच करें।
परिष्करणः स्वीकृत विधियों का उपयोग करके स्वेद या ट्यूब की दीवार को खतरे में डाले बिना स्वेद के अस्वीकार्य प्रक्षेपण या सतह दोषों को हटा दें।
अंतिम निरीक्षणः खरीद विनिर्देश और लागू निरीक्षण योजना के साथ तैयार उत्पाद की जाँच करें।
निरीक्षण और परीक्षण विधियाँ
सुपरहीटर के लिए उच्च आवृत्ति वेल्डेड फिनाइड ट्यूबों के लिए गुणवत्ता आश्वासन योजना में निम्नलिखित शामिल हो सकते हैंः
निरीक्षण या परीक्षण |
उद्देश्य |
सामग्री प्रमाणपत्र की समीक्षा |
आधार ट्यूब ग्रेड, गर्मी संख्या, और रासायनिक संरचना की पुष्टि करता है |
रासायनिक विश्लेषण |
आवश्यक होने पर एएसटीएम ए192 के अनुरूपता सत्यापित करता है |
तन्यता परीक्षण |
आधार ट्यूब तन्यता शक्ति, उपज शक्ति, और लम्बाई की जाँच करता है |
कठोरता परीक्षण |
यह सत्यापित करता है कि लागू आधार ट्यूब कठोरता सीमाओं को पूरा किया जाता है |
आयामी निरीक्षण |
पाइप व्यास, दीवार मोटाई, पंख ऊंचाई, पिच, मोटाई और लंबाई मापता है |
दृश्य निरीक्षण |
सतह दोषों, अनियमित पंखों और दृश्य वेल्ड विखंडन की पहचान करता है |
वेल्ड अखंडता परीक्षण |
एक योग्य पद्धति और सहमत स्वीकृति मानदंडों का उपयोग करके फिन-टू-ट्यूब बॉन्ड की अखंडता का मूल्यांकन करता है |
हाइड्रोस्टैटिक परीक्षण |
यदि लागू ट्यूब विनिर्देश या परियोजना द्वारा आवश्यक हो तो दबाव सीमा का परीक्षण करता है |
विनाशकारी जांच |
वेल्ड डिजाइन, सेवा शर्तों और परियोजना कोड के आधार पर अतिरिक्त विधियों को निर्दिष्ट किया जा सकता है |
अंतिम दस्तावेज |
निरीक्षण के परिणामों, सामग्री की ट्रेसेबिलिटी और लागू परीक्षण प्रमाणपत्रों को रिकॉर्ड करें |
गुणवत्ता नोटः एएसटीएम ए192 में विशिष्ट ट्यूब परीक्षणों के लिए आवश्यकताएं शामिल हैं, जिसमें सपाट, फ्लेरिंग, कठोरता और हाइड्रोस्टैटिक परीक्षण शामिल हैं, जो लागू संस्करण और ऑर्डर आवश्यकताओं के अधीन हैं।उच्च आवृत्ति पंख वेल्ड के लिए सटीक निरीक्षण और स्वीकृति मानदंड अलग से परिभाषित किए जाने चाहिए.
उत्पाद के फायदे
एक ही नाममात्र व्यास के एक नंगे ट्यूब की तुलना में अधिक प्रभावी गर्मी हस्तांतरण क्षेत्र।
थर्मल और दबाव-पात की गणना के अधीन हीट एक्सचेंजर के आकार को कम करने या गर्मी वसूली में सुधार की संभावना।
यांत्रिक रूप से जुड़े पंखों को विश्वसनीय गर्मी हस्तांतरण के लिए डिज़ाइन किया गया है जब वेल्डिंग गुणवत्ता को ठीक से नियंत्रित किया जाता है।
नए बॉयलर संयंत्रों और प्रतिस्थापन हीट-ट्रांसफर बंडलों के लिए लचीला विन्यास
सहमत खरीद आवश्यकताओं के अनुसार उपलब्ध सामग्री की ट्रेसेबिलिटी और निरीक्षण दस्तावेज।
चुनिंदा बॉयलर और सुपरहीटर अनुप्रयोगों के साथ संगतता जब ऑपरेटिंग तापमान, दबाव, ऑक्सीकरण और संक्षारण स्थितियां कार्बन स्टील के लिए उपयुक्त हैं।
ऑर्डर करने की जानकारी
सुपरहीटर के लिए उच्च आवृत्ति वेल्डेड फिनेड ट्यूबों के लिए उद्धरण प्राप्त करने के लिए, कृपया निर्दिष्ट करेंः
बेस ट्यूब मानकः एएसटीएम ए 192/ए 192 एम
बेस ट्यूब का बाहरी व्यास और दीवार की मोटाई
पंखुड़ी सामग्री और पंखुड़ी प्रोफ़ाइल
पंखों की ऊँचाई, मोटाई और पिच
ट्यूब की लंबाई और मात्रा
ऑपरेटिंग तापमान और दबाव
लागू एएसएमई या अन्य परियोजना कोड
आवश्यक निरीक्षण, परीक्षण और प्रलेखन
वितरण की आवश्यकताएं और पैकेजिंग
