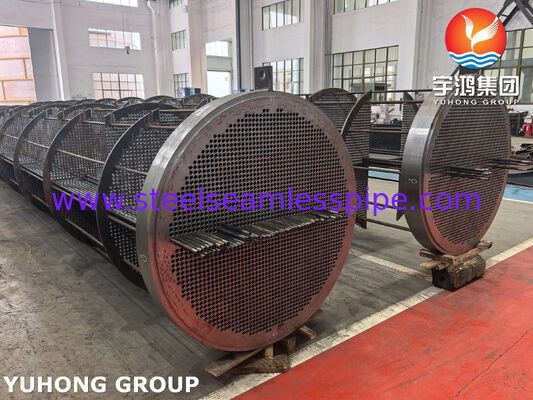

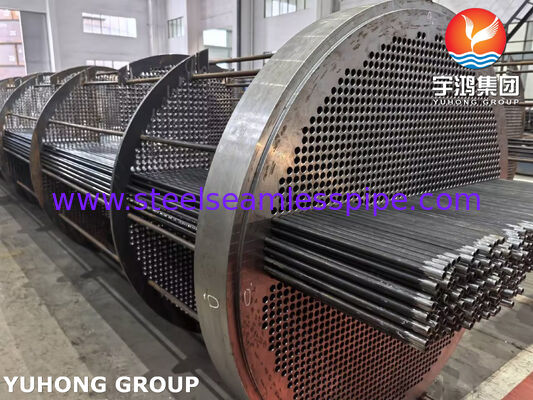

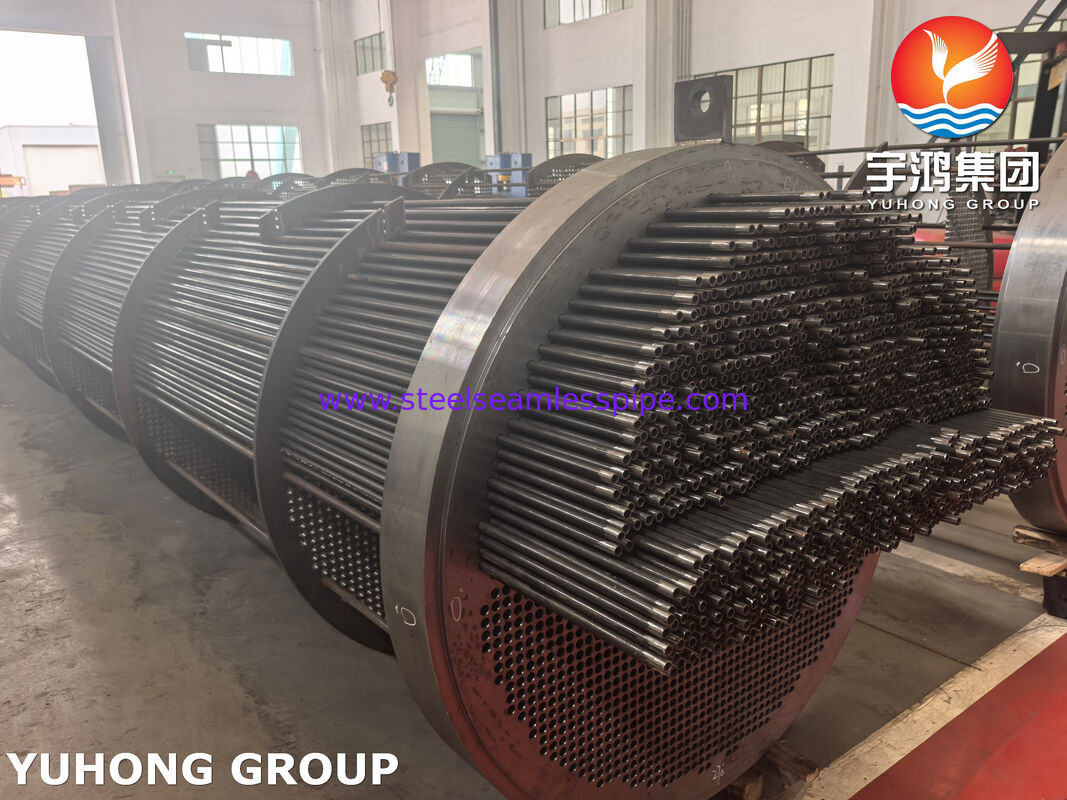

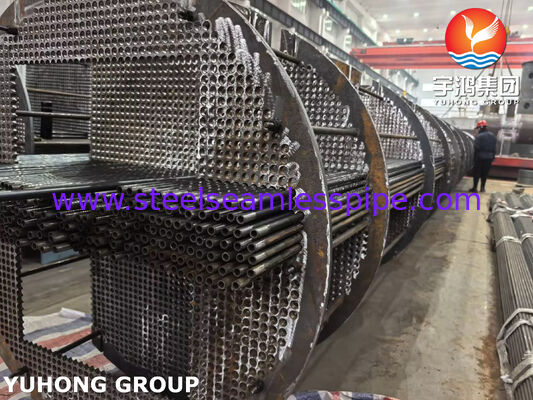

एएसएमई मानक कार्बन स्टील हीट एक्सचेंजर ट्यूब बंडल | सीमलेस ट्यूब और कस्टम फिन ट्यूब कोर सप्लायर

युहोंग ग्रुप कं, लिमिटेड कच्चे हीट ट्रांसफर ट्यूबिंग, गंभीर सेवा दबाव उपकरण और प्रतिस्थापन थर्मल कोर का एक पूरी तरह से एकीकृत निर्माता है।हम इंजीनियर और कस्टम गर्मी एक्सचेंजर ट्यूब बंडल विधानसभाओं का निर्माण, सीधे/बंद ट्यूब सरणी, उच्च दक्षता वाले फिन ट्यूब मॉड्यूल, और भारी फोर्गेड हीट एक्सचेंजर ट्यूब शीट प्लेट्स मांगी गई औद्योगिक प्रक्रिया संचालन के लिए।

एक प्राथमिक निर्बाध स्टील पाइप और ट्यूब निर्माता के रूप में, युहोंग समूह कच्चे माल के पिघलने से लेकर सटीक मशीनिंग और अंतिम असेंबली तक प्रत्यक्ष गुणवत्ता नियंत्रण रखता है।हमारी उत्पादन क्षमता धातु विज्ञान की एक विस्तृत श्रृंखला को कवर करती है, जिसमें स्टेनलेस स्टील सीमलेस ट्यूब, फर्नेस ट्यूब, निकेल एलॉय ट्यूब, कॉपर एलॉय ट्यूब और भारी दीवार वाले कार्बन स्टील ट्यूब शामिल हैं।हम पूरी प्रक्रिया हीट एक्सचेंजर सिस्टम के साथ ही सीधे ड्रॉप-इन प्रतिस्थापन बंडल TEMA के लिए सख्ती से डिजाइन का निर्माणएएसएमई सेक्शन VIII डिवि 1, और एपीआई 660 मानक।

हम मूल OEM उपकरण ज्यामिति या मानक यांत्रिक डिजाइनों में उन्नत प्रक्रिया आवश्यकताओं से मेल खाने वाले थर्मल प्रतिस्थापन कोर इंजीनियरः

• हटाने योग्य यू-ट्यूब बंडल (TEMA U):विशेषताएं एक ही ट्यूब शीट से जुड़े घुमावदार हीट एक्सचेंजर ट्यूब सरणी।यह विन्यास ट्यूब-टू-शीट जोड़ों पर यांत्रिक थकान के कारण के बिना खोल और ट्यूबों के बीच उच्च अंतर थर्मल विस्तार को समायोजित करता है.
• फ्लोटिंग हेड ट्यूब बंडल (TEMA S/T):एक छोर पर एक स्थिर हीट एक्सचेंजर ट्यूबशीट और दूसरे छोर पर एक आंतरिक फ्लोटिंग हेड के साथ निर्मित,कच्चे तेल के अनुप्रयोगों में शेल-साइड फॉलेंट्स की यांत्रिक सफाई के लिए पूर्ण कोर निकालने की अनुमति देने वाली.
• फिक्स्ड ट्यूबशीट बंडल (TEMA E/F):कठोर दोहरी-ट्यूब शीट डिजाइन स्थिर-राज्य थर्मल कर्तव्यों, कम ऑपरेटिंग तापमान अंतर, या विस्तार जोड़ों से लैस खोल के लिए आदर्श है।
• वायु-कूल्ड फिनेड कोर असेंबलीःउच्च घनत्व वाले फिन ट्यूब मॉड्यूल (एक्सट्रूडेड एल्यूमीनियम, एल-फुट, केएल-फुट या एम्बेडेड जी-फिन) को बेस ट्यूबों में एकीकृत करता है ताकि वायु शीतलन प्रणालियों में गर्मी अपव्यय को अधिकतम किया जा सके।

• कार्बन स्टील्स:एएसटीएम ए१७९ (कम कार्बन सीमलेस कोल्ड-ट्रैक), एएसटीएम ए२१४ (इलेक्ट्रिक-प्रतिरोध वेल्डेड), एएसटीएम ए२१० ग्रेड ए१/सी, एसए३३४ ग्रेड ६ (कम तापमान सेवा)
• निर्बाध मिश्र धातु स्टील्स:उच्च तापमान के बॉयलरों और फायर हीटरों के लिए ASTM A213 T11, T22, T91 फर्नेस ट्यूब ग्रेड।
• स्टेनलेस और संक्षारण प्रतिरोधी मिश्र धातुःस्टेनलेस स्टील सीमलेस ट्यूब (304/304L, 316/316L, डुप्लेक्स 2205, सुपर डुप्लेक्स 2507), निकेल मिश्र धातु ट्यूब (Inconel 625, Hastelloy C276, Monel 400) और कॉपर मिश्र धातु ट्यूब (CuNi 90/10,CuNi 70/30) खारा या समुद्री जल शीतलन पाश के लिए.

• प्रत्यक्ष ट्यूब मिल नियंत्रणःघर में निर्बाध ट्यूबिंग का उत्पादन प्रत्येक हीट एक्सचेंजर ट्यूब की कुल लंबाई के साथ तंग बाहरी व्यास (ओडी) नियंत्रण, दीवार मोटाई एकरूपता और उच्च सतह खत्म की गारंटी देता है।
• टॉर्क-नियंत्रित हाइड्रोलिक विस्तारःस्वचालित विस्तार दोहरी-ग्रुव पाइप शीट छेद में - वैकल्पिक सील वेल्डिंग के साथ संयुक्त - 20 एमपीए से अधिक ऑपरेटिंग दबावों के तहत शून्य रिसाव संयुक्त अखंडता सुनिश्चित करता है।
• यू-बेंड तनाव निवारक:यू-ट्यूब कॉन्फ़िगरेशन पर कोल्ड-बेंड जोन को संक्षारण प्रतिरोध को बहाल करने और तनाव संक्षारण क्रैकिंग (एससीसी) को रोकने के लिए नियंत्रित समाधान एनीलिंग या तनाव-रिलीफ गर्मी उपचार से गुजरना पड़ता है।
• 100% गुणवत्ता सत्यापन:एनडीई प्रोटोकॉल में हाइड्रोस्टैटिक दबाव परीक्षण, ट्यूबिंग पर एडी करंट परीक्षण (ईटी), दबाव वेल्ड्स पर रेडियोग्राफिक परीक्षण (आरटी), तरल प्रवेश परीक्षण (पीटी),और सकारात्मक सामग्री पहचान (पीएमआई).

1. प्रवाह-प्रेरित कंपन (एफआईवी) का प्रबंधन करना:उच्च शेल-साइड क्रॉस-फ्लो गति ट्यूब फ्लेटिंग को प्रेरित कर सकती है, जिसके परिणामस्वरूप बैफल संपर्क बिंदुओं पर फ्रिटिंग पहनना या ट्यूब थकान विफलता हो सकती है।बफ़ल दूरी को समायोजित करना, या रॉड बैफल्स को एकीकृत करने से गैस कूलर में एफआईवी समस्याएं हल हो जाती हैं।
2. पिच ज्यामिति और यांत्रिक रखरखावःभारी फोल्डिंग मीडिया के लिए प्रतिस्थापन कोर का आदेश देते समय,एक 90° या 45° वर्ग ट्यूब पिच लेआउट निर्दिष्ट करना टर्नअराउंड रखरखाव के दौरान उच्च दबाव हाइड्रो-ब्लास्टिंग के लिए निरंतर सफाई लेन बनाता हैशुद्ध तरल पदार्थों के लिए 30° त्रिकोणीय पिच की सिफारिश की जाती है ताकि गर्मी हस्तांतरण घनत्व को अधिकतम किया जा सके।
3. बफ़ल-टू-शेल क्लीयरेंस नियमःबाहरी ट्यूब सीमा (ओटीएल) और बैफल बाहरी व्यास को TEMA मानकों का सख्ती से पालन करना चाहिए। अत्यधिक रिक्ति प्रक्रिया द्रव को आंतरिक खोल दीवार के साथ ट्यूब सरणी को दरकिनार करने की अनुमति देती है,टेमा हीट एक्सचेंजर इकाइयों में थर्मल दक्षता को काफी कम करना.

• पेट्रोलियम रिफाइनिंगःकच्ची आसवन इकाई (सीडीयू) पूर्व-गर्म ट्रेनें, हाइड्रोक्रैकर फीड एक्सचेंजर, अमाइन उपचार रीबॉयलर और ओवरहेड कंडेनसर।
• पेट्रोकेमिकल एवं रासायनिक उत्पादन:एथिलिन संयंत्र बुझाने वाले एक्सचेंजर, नाइट्रिक एसिड कूलर और सुगंधित पृथक्करण इकाइयां
• प्राकृतिक गैस प्रसंस्करण:गैस स्वीटनर रिबायलर, ग्लाइकोल पुनर्जनन इकाइयां, और कंप्रेसर इंटरकूलर/एफ़्टरकूलर।
• विद्युत उत्पादन एवं उपयोगिताएं:बॉयलर फीड वाटर हीटर, टर्बाइन तेल कूलर और ग्रंथि भाप सतह कंडेनसर।
