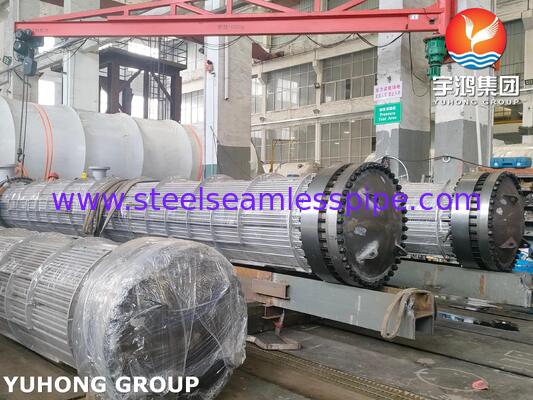

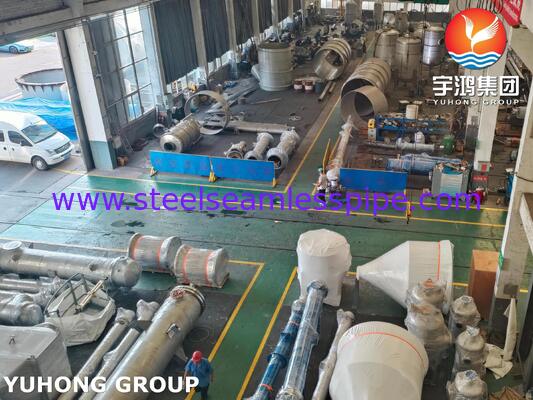

एएसएमई यू स्टैम्प टीईएमए वर्ग आर टीम हीट एक्सचेंजर स्टीम ग्रंथि कंडेनसर हीट एक्सचेंजर के लिए ट्यूब बंडल

एएसएमई यू स्टैम्प टीईएमए वर्ग आर टीम हीट एक्सचेंजर स्टीम ग्रंथि कंडेनसर हीट एक्सचेंजर के लिए ट्यूब बंडल

हमारे कस्टम-इंजीनियर ASME TEMA कक्षा आर टीम हीट एक्सचेंजर ट्यूब बंडल डिजाइन और एक उच्च प्रदर्शन प्रतिस्थापन बंडल के रूप में निर्मित किया गया है महत्वपूर्ण तेल रिफाइनरी अनुप्रयोगों के लिए,विशेष रूप से इराक में सास्रा रिफाइनरी में भाप ग्रंथि कंडेनसर हीट एक्सचेंजर के लिए अनुकूलितएएसएमई सेक्शन VIII डिवीजन 1 और टीईएमए क्लास आर मानकों के सख्त अनुपालन में बनाया गया, यह प्रीमियम फ्लोटिंग स्टीम हीट एक्सचेंजर कोर गंभीर थर्मल कर्तव्यों को संभालने के लिए बनाया गया है,गॅसोलीन उत्पादन में वृद्धि और कठोर डाउनस्ट्रीम रिफाइनरी परिचालन स्थितियों में संयंत्र की दक्षता में सुधार.

मुख्य घटक और सामग्री विनिर्देश

• हीट एक्सचेंजर ट्यूबः SA179 सीमलेस कार्बन स्टील ट्यूब का लेआउट हाइड्रोजन-प्रेरित क्रैकिंग की संभावना को समाप्त करने और हीट एक्सचेंजर थर्मल ट्रांसफर क्षेत्र को अधिकतम करने के लिए डिज़ाइन किया गया है।

• ट्यूब शीट्सः संयुक्तियों के पास घनी सूक्ष्म संरचनात्मक अखंडता प्रदान करने के लिए प्रीमियम फोर्ज स्टील SA266 ग्रेड 2 से निर्मित, 20.4 मिमी व्यास के छेद के साथ सटीक मशीनिंग।

• बाफल्स और सपोर्ट प्लेट्स: बहु-खंड आंतरिक समर्थन बाफल प्लेट्स SA516 ग्रेड 60 / ASTM A36 प्लेटों से मशीनीकृत तरल पदार्थ की दिशा को नियंत्रित करने और टीम हीट एक्सचेंजर असेंबली का समर्थन करने के लिए।

• स्लाइडिंग सैडल फ्रेम: ऑपरेशन के दौरान हीट एक्सचेंजर के गणना किए गए अक्षीय थर्मल विस्तार को समायोजित करने के लिए एकीकृत स्लाइडिंग सैडल और स्लाइडिंग प्लेटों के साथ मिलान की गई संरचनात्मक स्टील प्लेटें।

• फास्टनरों और गास्केटः भारी-कर्तव्य उच्च-तन्यता बोल्टिंग कनेक्शन को खोल-चैनल जंक्शन पर शून्य प्रक्रिया रिसाव सुनिश्चित करने के लिए स्पष्ट एएसएमई सख्त टोक़ सीमाओं के लिए कैलिब्रेट किया गया है।

मुख्य प्रौद्योगिकी और विनिर्माण लाभ

• TEMA वर्ग R संरचनात्मक विन्यासः समग्र डिजाइन, बैफल क्लीयरेंस रिक्ति और आंतरिक ट्यूब लेआउट कठोर रिफाइनरी वातावरण के लिए TEMA वर्ग R आवश्यकताओं के सख्ती से अनुरूप हैं,यह सुनिश्चित करना कि इस टीम हीट एक्सचेंजर नियमित टर्नअराउंड सफाई का सामना करता है.

• सीएनसी प्रेसिजन ट्यूबशीट बोरिंगः इस हीट एक्सचेंजर के लिए सभी ट्यूब छेद उन्नत सीएनसी ऊर्ध्वाधर बोरिंग मशीनों का उपयोग करके 20.4 मिमी के सटीक व्यास तक ड्रिल किए जाते हैं,जल्दी दरार संक्षारण को रोकने और पूर्ण धातु-से-धातु ट्यूब विस्तार संपर्क की गारंटी.

• तनाव राहत और अनुकरणीय पीडब्ल्यूएचटीः All pressure-retaining forged plates and carbon steel sections undergo calculated Post-Weld Heat Treatment (Simulated PWHT) cycles to minimize residual stress across all heat-affected zones before assembling the team heat exchanger.

• यांत्रिक ट्यूब संयुक्त निष्पादनः ट्यूबों को स्वचालित विस्तार टोक़ लॉग का उपयोग करके SA266 फोल्डेड ट्यूब शीट के लिए सटीक विस्तार और सील वेल्डेड या ताकत वेल्डेड हैं,हीट एक्सचेंजर बंडल के अंदर एक निरंतर वायुरोधी सील सुनिश्चित करना.

सख्त गुणवत्ता नियंत्रण और परीक्षण

• निर्माता हाइड्रोस्टैटिक परीक्षणःइस पूर्ण टीम हीट एक्सचेंजर घटक को निर्माता की सुविधा में पूर्ण दबाव हाइड्रोस्टैटिक होल्डिंग परीक्षणों के अधीन किया जाता है ताकि दृश्य और साधनों से संयुक्त लीक-टाइटनेस की पुष्टि हो सके.

• मानकीकृत ज्यामितीय सत्यापन: All fabrication tolerances are verified under strict compliance with ISO 2768-mK and EN ISO 13920-BF standards to ensure precise dimension control and perfect fitment into the existing heat exchanger shell.

• सामग्री अनुरेखण दस्तावेज: वितरण में एक व्यापक, सत्यापित तकनीकी डेटाबुक शामिल है जिसमें SA179 और SA266 धातुओं के लिए प्रमाणित सामग्री परीक्षण रिपोर्ट (MTRs) शामिल हैं।ASME योग्य वेल्डिंग लॉग, और एनडीटी जांच रिपोर्ट।

अंतर्राष्ट्रीय रसद और लक्ष्य बाजार समर्थन

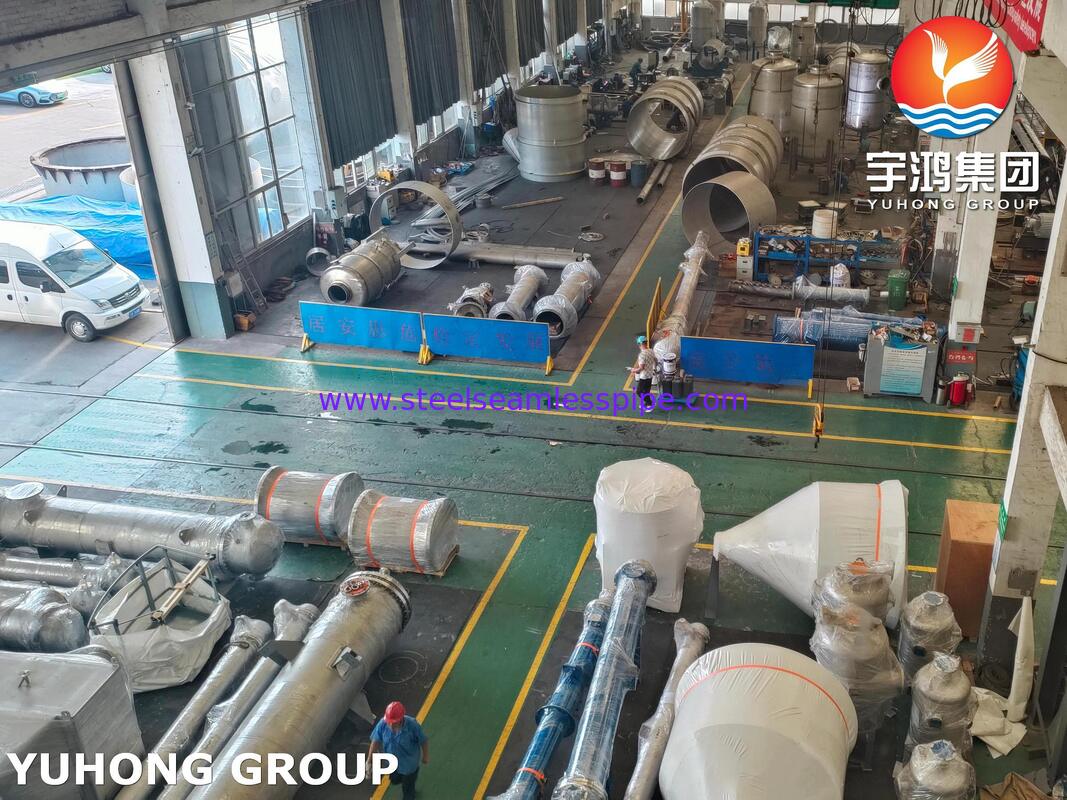

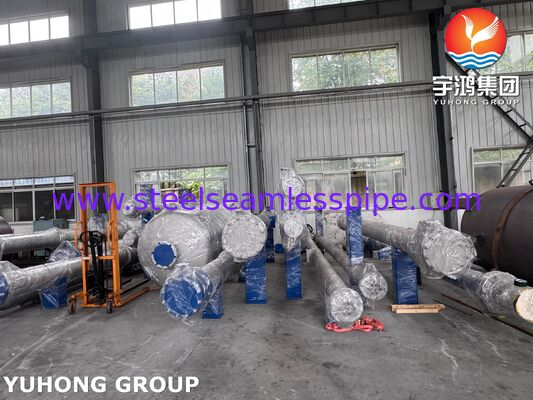

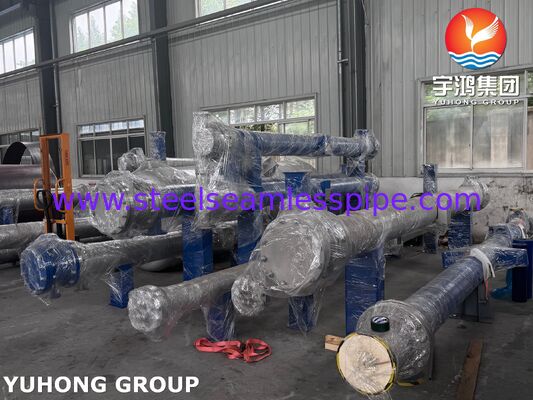

• क्षरण विरोधी समुद्री सुरक्षाःटीम हीट एक्सचेंजर के सभी मशीनीकृत फ्लैंज पथ और ट्यूब शीट चेहरे अस्थायी जंग-रोधी यौगिकों के साथ लेपित हैं और समुद्री माल के लिए उपयुक्त भारी शुल्क मौसम बाधाओं के साथ लिपटे हैं.

• संरचनात्मक लोड लेआउटः The entire heat exchanger bundle is cradled onto heavy-duty steel support frames or skid assemblies to eliminate any direct weight loading on the SA179 heat exchanger tubes during transit and crane operations.

• मध्य पूर्व नियामक सीमा शुल्क सहायता: Full technical documentation package available to support strict customs clearance and import validation frameworks required for shipping industrial team heat exchanger machinery directly into Iraq and adjacent refinery sites.
