| उत्पत्ति के प्लेस: | चीन, कोरिया |
| ब्रांड नाम: | YUHONG |
| प्रमाणन: | ASME Code Section VIII, Div. 1 |
| मॉडल संख्या: | शेल और ट्यूब हीट एक्सचेंजर (वायुमंडलीय टॉवर ओवीएचडी ट्रिम कंडेनसर) |
| न्यूनतम आदेश मात्रा: | 1 सेट |
|---|---|
| मूल्य: | USD 50,000 - USD 1,000,000 PER SET |
| पैकेजिंग विवरण: | मानक लकड़ी के बक्से या ग्राहक की आवश्यकताओं के आधार पर कस्टम पैकेजिंग। |
| प्रसव के समय: | 60-90 दिन |
| भुगतान शर्तें: | मनीग्राम, टी/टी, डी/पी, डी/ए, एल/सी, वेस्टर्न यूनियन |
| आपूर्ति की क्षमता: | 500 सेट/महीना |
| डिज़ाइन एवं शक्ति गणना मानक: | मानक 14-8134 | शैल सामग्री: | ASME SA516 Gr.70 कार्बन स्टील |
|---|---|---|---|
| ट्यूब शीट सामग्री: | ASME SA105 कार्बन स्टील + मोनेल 400 क्लैडिंग/ओवरले | ट्यूब सामग्री: | मोनेल 400 (एसबी 163 एन04400 / एसबी 127 एन04400) |
| नोजल सामग्री: | ASME SA106 कार्बन स्टील / SA516 Gr.70 | बाधक/समर्थन सामग्री: | ASME SA516 Gr.70 / SA387 Gr.50 |

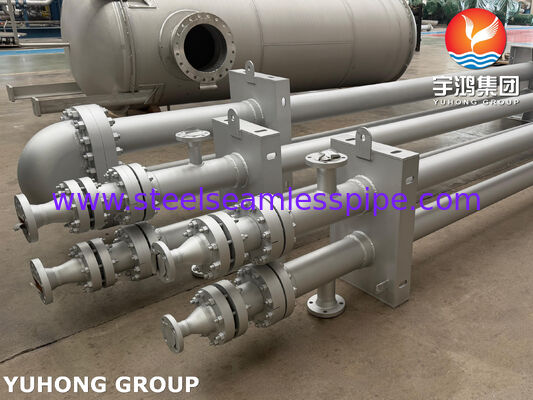

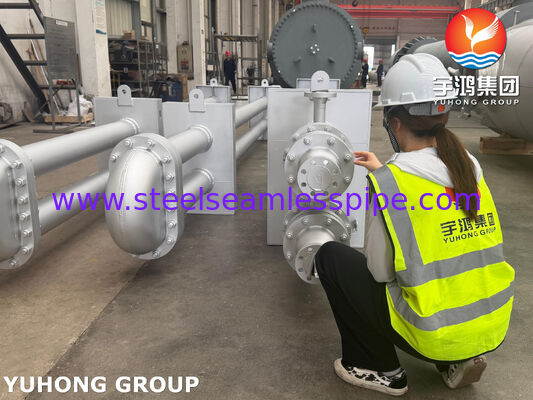

यह औद्योगिकहीट एक्सचेंजरविशेष रूप से कच्चे आसवन इकाइयों के लिए एक स्टेबलाइज़र ओवरहेड कंडेनसर के रूप में इंजीनियर है। संरचनात्मक डिजाइन एक उच्च प्रदर्शन के साथ एक ASME SA516 Gr.70 कार्बन स्टील खोल को एकीकृत करता हैथीम हीट एक्सचेंजरअस्थिर ओवरहेड अंशों के थर्मल पृथक्करण को निष्पादित करने के लिए कोर। आंतरिक विन्यास एक भारी शुल्क का उपयोग करता हैपंख वाले ट्यूब बंडलखट्टे गैस और हाइड्रोकार्बन वाष्पों को संभालने के लिए 1100 मोनेल 400 संक्षारण प्रतिरोधी ट्यूबों से बना है।
| घटक भाग | सामग्री मानक (ASME/SB) | नाममात्र आकार / अनुसूची / रेटिंग |
|---|---|---|
| शेल | ASME SA516 Gr.70 + SB 127 N04400 | थकः 14 मिमी / Φ1120.10 मिमी |
| ट्यूब शीट | ASME SA105 + Monel 400 क्लैड | चित्र E1-9311 के अनुसार |
| ट्यूब | SB 163 N04400 / SB 127 N04400 | में एकीकृतपंख वाले ट्यूब बंडल |
| स्टेबलाइज़र ओवीएचडी इनलेट (एन1) | ASME SA106 / SA516 Gr.70 | 18" 150# SO-RF, Sch 40+CL |
| स्थिरकर्ता ओवीएचडी आउटलेट (एन2) | ASME SA106 / SA516 Gr.70 | 6" 150# SO-RF, Sch 40 CL |
| शीतलन जल प्रवेश (एन 3) | ASME SA106 | 6" 150# WN-RF, Sch 60 |
| शीतलन जल निकासी (N4) | ASME SA106 | 8" 150# WN-RF, Sch 60 |
| नाली/सेवा नोजल (N7-N11) | ASME SA105 / SA106 | 1" NPT 6000# / 3" 150# WN-RF |
मैकेनिकल ट्यूब ज्वाइंटिंग:ट्यूबों को उच्च दबाव सील करने के लिए एक यांत्रिक गहराई विस्तार प्रक्रिया का उपयोग करके ट्यूब शीट में बंद कर दिया जाता है।
बाफल और प्रवाह प्रबंधनःआंतरिक संयोजन में एक संरचितथीम हीट एक्सचेंजरकठोर बैफल्स (SA516 Gr.70) और उच्च गति वाले द्रव इनलेट्स पर ट्यूब कंपन और कटाव को रोकने के लिए समर्पित टक्कर प्लेटों के साथ लेआउट।
उन्नत सीलिंग विन्यासःMain sealing joints utilize Monel 400 grooved gaskets with expanded graphite (EG) layers paired with Power Graf 3 Premium / Graphite+AISI 316 components to eliminate flange leakage under cyclic thermal loads.
बाहरी खोल सुरक्षाःकार्बन स्टील के दबाव भागों और खोल शरीर को गर्म डुबकी गैल्वनाइजिंग से गुजरना पड़ता है जिसके बाद एक समर्पित बहु-परत औद्योगिक पेंट कोटिंग प्रणाली होती है।
