| उत्पत्ति के प्लेस: | चीन, कोरिया |
| ब्रांड नाम: | YUHONG |
| प्रमाणन: | ASME Sec. VIII Div. 1 / TEMA Class R/C |
| मॉडल संख्या: | शेल और ट्यूब हीट एक्सचेंजर / टीईएमए हीट एक्सचेंजर |
| न्यूनतम आदेश मात्रा: | 1 सेट |
|---|---|
| मूल्य: | USD 50,000 - USD 1,000,000 PER SET |
| पैकेजिंग विवरण: | मानक लकड़ी के बक्से या ग्राहक की आवश्यकताओं के आधार पर कस्टम पैकेजिंग। |
| प्रसव के समय: | 60-90 दिन |
| भुगतान शर्तें: | टी/टी, डी/पी, डी/ए, एल/सी, वेस्टर्न यूनियन |
| आपूर्ति की क्षमता: | 500 सेट/महीना |
| डिज़ाइन एवं शक्ति गणना मानक: | एएसएमई सेक. आठवीं डिवी. 1 / टीईएमए क्लास आर/सी | शैल सामग्री: | एसए-516 ग्रेड 70 प्रेशर वेसल कार्बन स्टील प्लेट |
|---|---|---|---|
| ट्यूब शीट सामग्री: | SA-350 LF2 क्लास 1 फोर्जिंग 316L स्टेनलेस स्टील वेल्ड ओवरले के साथ | ट्यूब सामग्री: | SA-213 TP316L सीमलेस स्टेनलेस स्टील ट्यूब |
| नोजल सामग्री: | एसए-106 ग्रेड बी सीमलेस कार्बन स्टील पाइप | बाधक/समर्थन सामग्री: | एसए-240 प्रकार 316एल/एसए-193 ग्रेड बी7 |
| प्रमुखता देना: | एचपी-एचटी प्रीहीटर हीट एक्सचेंजर,एएसएमई धारा VIII हीट एक्सचेंजर,टेमा फिन्ड ट्यूब बंडल |
||

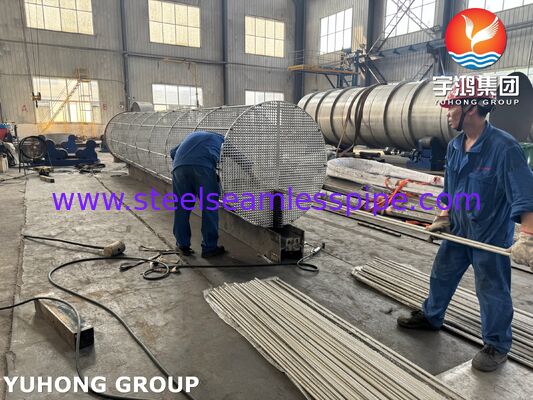

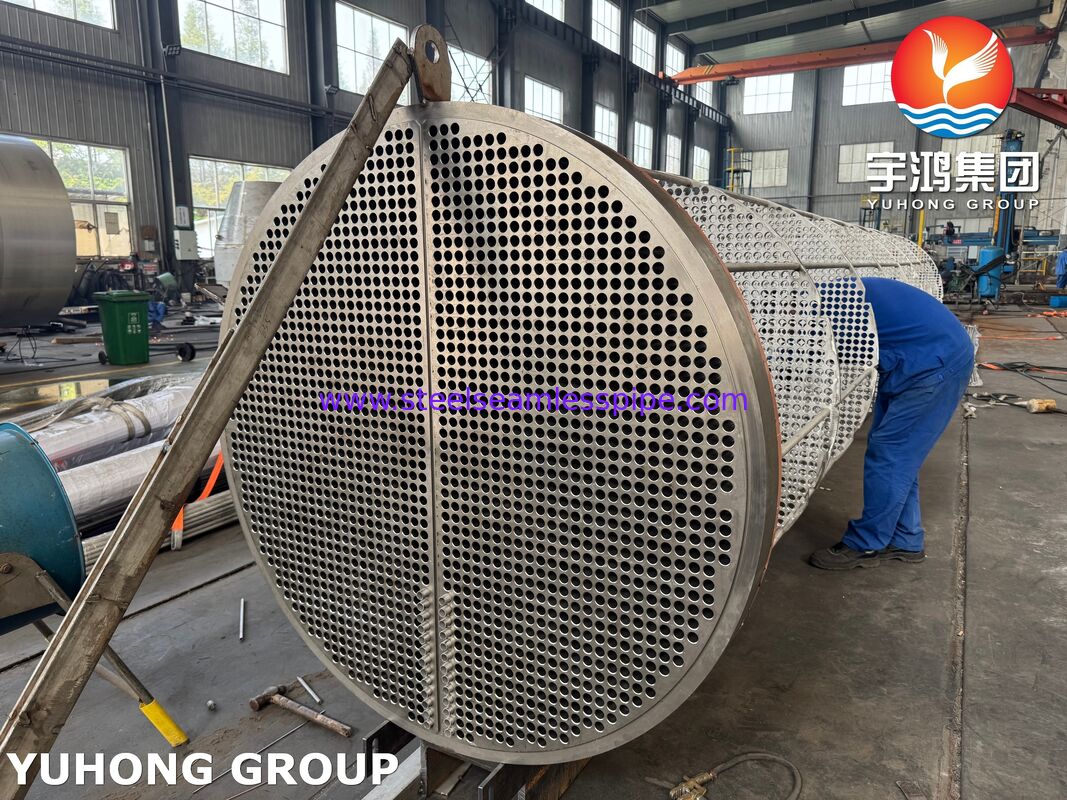

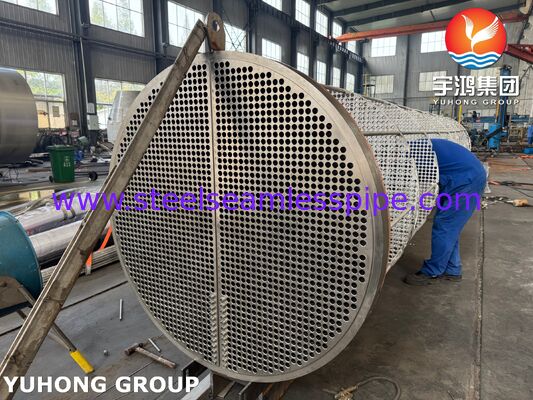

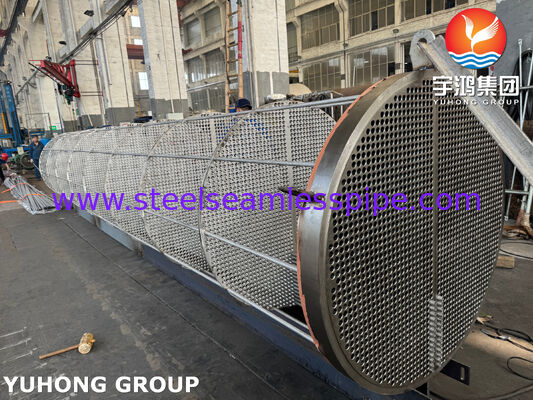

युहोंग हीट एक्सचेंजर ट्यूब बंडल एक औद्योगिक उच्च दबाव उच्च तापमान (एचपी-एचटी) प्रीहीटर शेल और ट्यूब हीट एक्सचेंजर है जिसे भूतापीय बिजली उत्पादन प्रतिष्ठानों के लिए निर्मित किया गया है। यह इकाई एक भारी-दीवार दबाव पोत शेल के अंदर एक सटीक-इंजीनियर्ड फिन्ड ट्यूब बंडल को शामिल करती है, जिसे एएसएमई बॉयलर और प्रेशर वेसल कोड सेक्शन VIII, डिवीजन 1 नियमों के तहत सख्ती से बनाया गया है। यह बाइनरी भूतापीय बिजली संयंत्र संचालन में भाप लूप और कार्यशील द्रव चक्रों के बीच एक प्राथमिक तापीय हस्तांतरण इकाई के रूप में कार्य करता है।
3.2 मुख्य घटक और सामग्री विनिर्देश
| घटक भाग | सामग्री ग्रेड / मानक विनिर्देश | एएसएमई / एएसटीएम सामग्री कोड |
|---|---|---|
| दबाव शेल | एसए-516 ग्रेड 70 प्रेशर वेसल कार्बन स्टील प्लेट | एएसएमई एसए-516 / एएसटीएम ए516 |
| हीट ट्रांसफर ट्यूब | एसए-213 टीपी316एल सीमलेस स्टेनलेस स्टील ट्यूब | एएसएमई एसए-213 / एएसटीएम ए213 |
| ट्यूब बंडल असेंबली | उच्च दक्षता फिन्ड ट्यूब बंडल (एकीकृत/एक्सट्रूडेड फिन्ड) | एएसएमई सेक. II भाग A |
| स्थिर ट्यूबशीट | एसए-350 एलएफ2 क्लास 1 फोर्जिंग 316L स्टेनलेस स्टील वेल्ड ओवरले के साथ | एएसएमई एसए-350 / एसए-240 |
| चैनल कवर / शेल फ्लैंज | एसए-350 एलएफ2 क्लास 1 / एसए-105 फोर्ज्ड कार्बन स्टील | एएसएमई एसए-350 / एसए-105 |
| बैफल्स और टाई रॉड्स | एसए-240 टाइप 316L / एसए-193 ग्रेड बी7 | एएसएमई एसए-240 / एसए-193 |
| नोजल और पाइप स्टब्स | एसए-106 ग्रेड बी सीमलेस कार्बन स्टील पाइप | एएसएमई एसए-106 / एएसटीएम ए106 |
| बोल्टिंग और स्टड्स | एसए-193 ग्रेड बी7 स्टड्स एसए-194 ग्रेड 2एच हेवी हेक्स नट्स के साथ | एएसएमई एसए-193 / एसए-194 |
3.3 मुख्य तकनीकी और निर्माण विशेषताएं
एएसएमई कोड स्टैम्प्ड फैब्रिकेशन: यांत्रिक डिजाइन और संरचनात्मक गणनाएं सख्ती से एएसएमई सेक्शन VIII, डिवीजन 1 और मानक टेमा हीट एक्सचेंजर यांत्रिक मानकों का पालन करती हैं।
क्लैड ट्यूबशीट इंटरफ़ेस: संक्षारक प्रक्रिया मीडिया के संपर्क में आने वाली एसए-350 एलएफ2 फोर्जिंग सतह पर 3.0 मिमी न्यूनतम मोटाई एसए-240 टीपी316एल स्टेनलेस स्टील वेल्ड ओवरले के साथ स्थित है।
सटीक ट्यूब-टू-ट्यूबशीट जोड़: ट्यूब को एएसएमई सेक्शन IX वेल्डिंग प्रक्रियाओं के अनुरूप स्वचालित जीटीएडब्ल्यू प्रक्रियाओं का उपयोग करके विस्तारित और मजबूती से वेल्ड किया जाता है।
हेवी-ड्यूटी सपोर्ट स्ट्रक्चर: परिचालन चक्रों के दौरान भूकंपीय भार, हवा के भार और थर्मल विस्तार बलों के लिए इंजीनियर किए गए एकीकृत सैडल सपोर्ट।
3.4 गुणवत्ता आश्वासन और परीक्षण विनिर्देश
गैर-विनाशकारी परीक्षा (एनडीई): एएसएमई सेक. VIII डिवीज़न 1 के अनुसार सभी अनुदैर्ध्य और परिधीय बट वेल्ड पर 100% पूर्ण रेडियोग्राफिक परीक्षण (आरटी-1)।
सतह दोष निरीक्षण: सभी स्टेनलेस स्टील क्लैडिंग ओवरले, ट्यूब-टू-ट्यूबशीट स्ट्रेंथ वेल्ड और नोजल अटैचमेंट वेल्ड पर लिक्विड पेनिट्रेंट टेस्टिंग (पीटी)।
हाइड्रोस्टैटिक प्रेशर टेस्ट: फैक्ट्री शेल-साइड और ट्यूब-साइड हाइड्रोस्टैटिक प्रेशर टेस्टिंग अधिकतम स्वीकार्य कार्य दबाव (एमएडब्ल्यूएपी) के 1.3 गुना पर की जाती है, जिसे न्यूनतम 60 मिनट की अवधि के लिए रखा जाता है।
पॉजिटिव मटेरियल आइडेंटिफिकेशन (पीएमआई): असेंबली से पहले सभी मिश्र धातु कच्चे माल, दबाव-धारण घटकों और फिलर धातुओं पर 100% पीएमआई सत्यापन।
आयामी और समतलता नियंत्रण: टेमा क्लास आर सहनशीलता के अनुरूप लेजर-सत्यापित ट्यूबशीट समतलता और नोजल फ्लैंज ओरिएंटेशन संरेखण।
3.5 अंतर्राष्ट्रीय लॉजिस्टिक्स और बाजार सहायता
निर्यात पैकेजिंग: सीलबंद आंतरिक नाइट्रोजन पर्ज (0.5 बार सकारात्मक दबाव) डेसिकेंट चार्ज के साथ, हेवी-ड्यूटी स्टील स्किड बेस और सीवर्थी वैक्यूम फॉयल रैपिंग द्वारा संरक्षित।
अंतर्राष्ट्रीय अनुपालन प्रलेखन: निर्माता के डेटा रिपोर्ट (फॉर्म यू-1ए), सामग्री परीक्षण प्रमाणपत्र (ईएन 10204 टाइप 3.1), एनडीई रिपोर्ट और हाइड्रोस्टैटिक परीक्षण चार्ट के साथ वितरित।
क्षेत्रीय नियामक क्लीयरेंस: सोनकैप (नाइजीरिया उत्पाद प्रमाण पत्र), फॉर्म एम अनुपालन, और मध्य पूर्व / उत्तरी अफ्रीका (एमईएनए) सीमा शुल्क निकासी मानकों के लिए पूर्व-प्रमाणित।
