ASTM B111 C68700 हीट एक्सचेंजर के लिए तांबा मिश्र धातु ट्यूब बंडल
DIN EN 1653 मानक गर्मी एक्सचेंजर में इस्तेमाल किए जाने वाले ट्यूब शीट के लिए आवश्यकताओं को निर्दिष्ट करता है, जिसमें C46400 सामग्री से बने ट्यूब शीट भी शामिल हैं।अपनी उच्च शक्ति के लिए जाना जाता है, अच्छा संक्षारण प्रतिरोध, और उत्कृष्ट मशीनीकरण।
गर्मी एक्सचेंजर के संदर्भ में:
C46400 (जिसे CuAlNi या पीतल के रूप में भी जाना जाता है) को अक्सर अपने अच्छे यांत्रिक गुणों, उच्च थर्मल चालकता और कुछ संक्षारक वातावरण के प्रतिरोध के कारण ट्यूबशीट अनुप्रयोगों के लिए चुना जाता है।

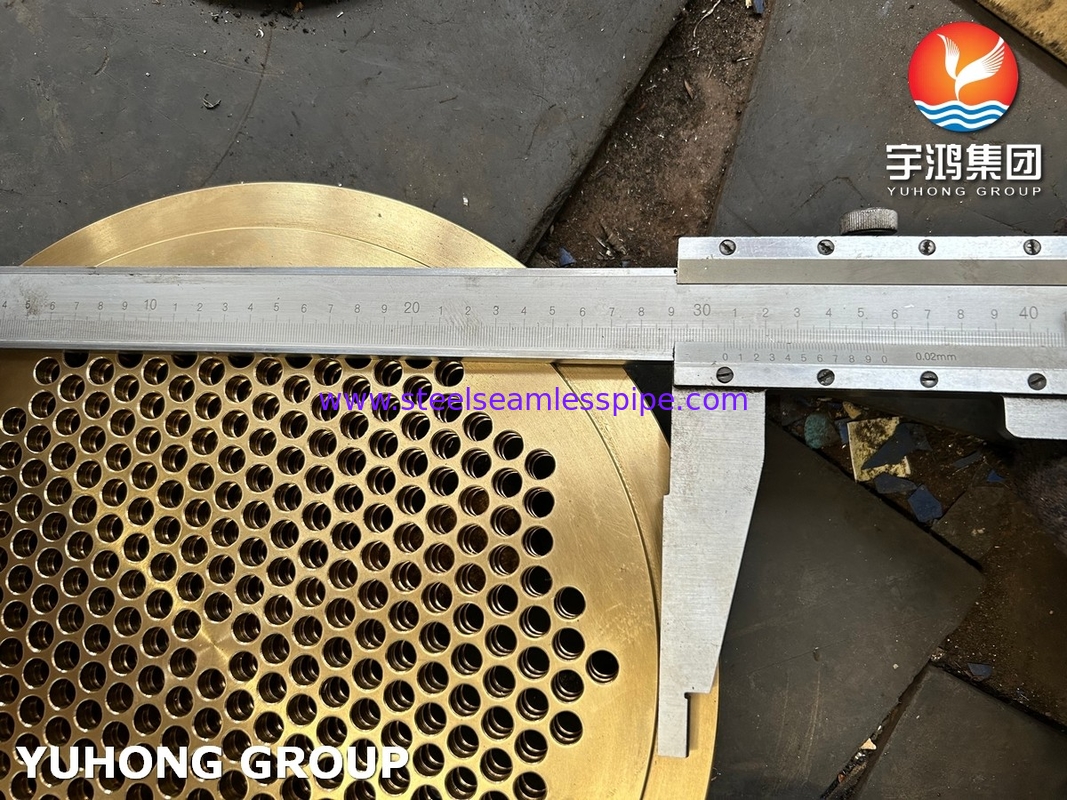

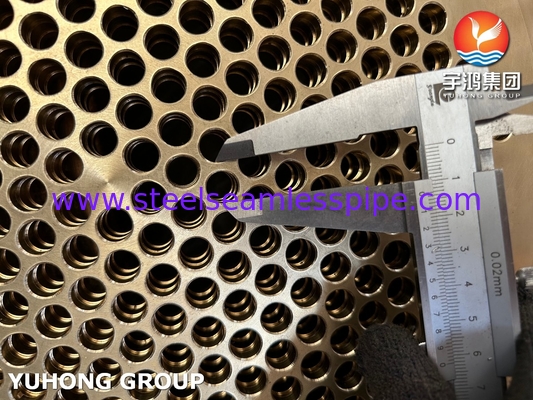

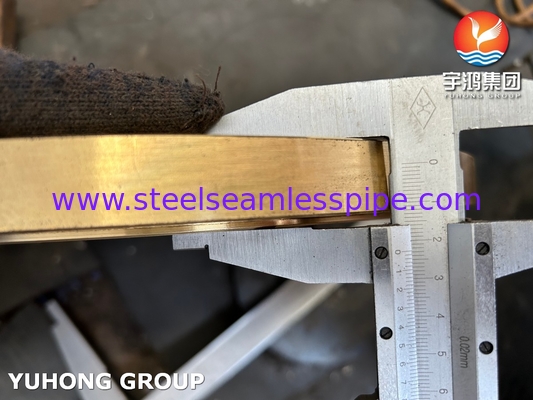

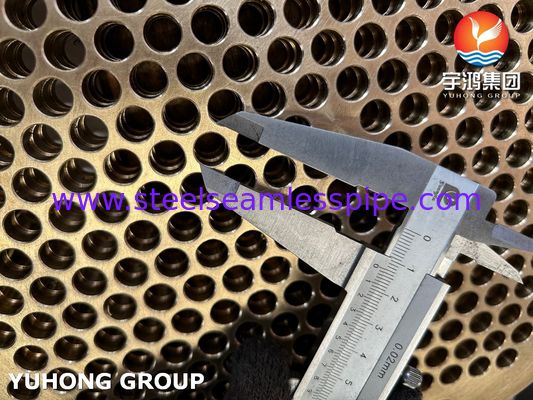

ट्यूब शीट को हीट एक्सचेंजर के भीतर ट्यूबों को समर्थन और सील करने के लिए डिज़ाइन किया गया है। इसमें आमतौर पर एक प्लेट होती है जिसमें छेद होते हैं जिसके माध्यम से ट्यूबों को डाला जाता है।डिजाइन को संचालन की स्थिति में ट्यूबों के लिए उचित सील और पर्याप्त समर्थन सुनिश्चित करना चाहिए.
DIN EN 1653 मानक के अनुसार, ट्यूबशीट को सख्त गुणवत्ता आश्वासन प्रक्रियाओं से गुजरना चाहिए। इसमें सामग्री परीक्षण (जैसे तन्यता परीक्षण) शामिल हैं,विनाशकारी परीक्षण (जैसे अल्ट्रासोनिक परीक्षण), और निर्दिष्ट आयामों और सतह की गुणवत्ता के अनुपालन को सुनिश्चित करने के लिए दृश्य निरीक्षण।
ट्यूब शीट के डिजाइन में अधिकतम तापमान और दबाव को ध्यान में रखा जाना चाहिए जो इसे संचालन के दौरान मिलेगा।सामग्री का चयन और मोटाई विफलता के बिना इन परिस्थितियों का सामना करने के लिए ट्यूबशीट की क्षमता निर्धारित करने में महत्वपूर्ण कारक हैं.
यदि ट्यूबशीट को हीट एक्सचेंजर के अन्य घटकों से जोड़ने के लिए वेल्डिंग की आवश्यकता होती है, तो ट्यूबशीट की अखंडता से समझौता करने से बचने के लिए प्रक्रिया को सावधानीपूर्वक नियंत्रित किया जाना चाहिए।वेल्डिंग प्रक्रियाओं और सामग्री स्थानीय जंग या embrittlement को रोकने के लिए बेस धातु के साथ संगत होना चाहिए.
समय के साथ ट्यूबशीट की स्थिति की निगरानी के लिए नियमित रखरखाव और निरीक्षण आवश्यक है। इसमें दृश्य निरीक्षण, दबाव परीक्षण,और संभवतः अधिक विस्तृत परीक्षाएं जैसे कि एडी करंट परीक्षण क्षति या पहनने के किसी भी संकेत का पता लगाने के लिए.
डीआईएन एन 1653 मानक में उल्लिखित विशिष्ट आवश्यकताओं को समझना और उनका पालन करना यह सुनिश्चित करता है कि हीट एक्सचेंजर के लिए ट्यूबशीट सुरक्षित और कुशल दोनों हो,अपने पूरे परिचालन जीवन में विश्वसनीय प्रदर्शन प्रदान करना.
शेल और ट्यूब हीट एक्सचेंजरएक प्रकार का हीट एक्सचेंजर डिजाइन है। यह रिफाइनरियों और उच्च दबाव अनुप्रयोगों के लिए अन्य बड़ी रासायनिक प्रक्रियाओं में उपयोग किया जाने वाला सबसे आम प्रकार का हीट एक्सचेंजर है। जैसा कि नाम से पता चलता है,इस प्रकार के हीट एक्सचेंजर में एक खोल (एक बड़ा दबाव पोत) और ट्यूबों का एक गुच्छा होता हैएक तरल पदार्थ ट्यूबों के माध्यम से बहता है और दूसरा तरल पदार्थ ट्यूबों के माध्यम से बहता है (शेल के माध्यम से), इस प्रकार दो तरल पदार्थों के बीच गर्मी स्थानांतरित होती है।ट्यूबों के इस समूह को ट्यूब बंडल के रूप में जाना जाता है और इसमें कई प्रकार के ट्यूब शामिल हो सकते हैं: सादे ट्यूब, अनुदैर्ध्य रूप से पंख वाले ट्यूब आदि।
शेल और ट्यूब हीट एक्सचेंजरएक बेलनाकार खोल में घुड़सवार कई ट्यूबों से बना है। चित्र 1 एक पेट्रोकेमिकल संयंत्र में एक विशिष्ट स्थापना दिखाता है। दो तरल पदार्थ गर्मी के लिए आदान-प्रदान किया जा सकता है,एक द्रव ट्यूबों के बाहर से बहता है और अन्य द्रव ट्यूबों के अंदर से बहता हैद्रव एकल-अवधू या द्वि-अवधू हो सकते हैं और समानांतर या पार/विरोधी धारा में बह सकते हैं।
कॉपर ट्यूब बंडल के फायदे
1उत्कृष्ट गर्मी हस्तांतरण: तांबे में उत्कृष्ट ताप चालकता होती है, जिसका अर्थ है कि यह एक माध्यम से दूसरे में गर्मी को कुशलतापूर्वक स्थानांतरित करता है।यह तांबे के ट्यूब बंडल जहां गर्मी विनिमय महत्वपूर्ण है अनुप्रयोगों के लिए आदर्श बनाता है, जैसे कि हीट एक्सचेंजर और कंडेनसर में।
2संक्षारण प्रतिरोधः तांबे में संक्षारण के प्रति एक प्राकृतिक प्रतिरोध होता है, जिससे यह अत्यधिक टिकाऊ और लंबे समय तक रहता है।जंग के प्रतिरोध से तांबे के ट्यूबों के बंडलों की स्थायित्व और विश्वसनीयता सुनिश्चित होती है, यहां तक कि कठोर वातावरण में या संक्षारक पदार्थों के संपर्क में आने पर भी।
3उच्च शक्ति और विश्वसनीयताः तांबा एक मजबूत और विश्वसनीय सामग्री है, जो इसे उन अनुप्रयोगों के लिए उपयुक्त बनाता है जहां ट्यूब बंडल को उच्च दबाव या यांत्रिक तनाव का सामना करना पड़ सकता है।तांबे के ट्यूब बंडल अपनी संरचनात्मक अखंडता को खतरे में डाले बिना उच्च आंतरिक और बाहरी दबाव का सामना कर सकते हैं.
4. निर्माण और स्थापना के लिए आसान: तांबा ट्यूब बंडल निर्माण, झुकने और जोड़ने के लिए अपेक्षाकृत आसान हैं। यह उन्हें स्थापना और रखरखाव प्रक्रियाओं के दौरान काम करने के लिए सुविधाजनक बनाता है।अतिरिक्त, तांबे के ट्यूब बंडल आमतौर पर विभिन्न आकारों और विन्यासों में उपलब्ध होते हैं, जो विशिष्ट अनुप्रयोग आवश्यकताओं के आधार पर अनुकूलन की अनुमति देते हैं।
5जीवाणुरोधी गुण: तांबे में प्राकृतिक जीवाणुरोधी गुण होते हैं, जो बैक्टीरिया और अन्य सूक्ष्मजीवों के विकास को रोकने में मदद कर सकते हैं।यह तांबे के ट्यूब बंडलों को विशेष रूप से उन अनुप्रयोगों के लिए उपयुक्त बनाता है जहां स्वच्छता महत्वपूर्ण है, जैसे कि खाद्य और पेय उद्योग या स्वास्थ्य सुविधाओं में।
तांबे के ट्यूब बंडलों का उपयोग करने के फायदे उन्हें औद्योगिक अनुप्रयोगों में एक लोकप्रिय विकल्प बनाते हैं जहां गर्मी हस्तांतरण, संक्षारण प्रतिरोध, ताकत, विश्वसनीयता,और निर्माण की आसानी महत्वपूर्ण विचार हैं.
शेल और ट्यूब हीट एक्सचेंजर्स में चार मुख्य भाग होते हैंः
सामने का हेडर- यह वह जगह है जहाँ द्रव हीट एक्सचेंजर ट्यूब के साइड में प्रवेश करता है। इसे कभी-कभी एक फिक्स्ड हेडर कहा जाता है।
बैक हेडर- यह वह जगह है जहां ट्यूबसाइड तरल पदार्थ हीट एक्सचेंजर को छोड़ देता है या कई ट्यूबसाइड चैनलों वाले हीट एक्सचेंजर में फ्रंट हेडर में लौटता है।
ट्यूब बंडल- जिसमें ट्यूब, ट्यूब प्लेट, बैफल और टाई रॉड आदि शामिल हैं।
शेल- जिसमें ट्यूबें हैं।
ट्यूब बंडल हीट एक्सचेंजर के लिए सामान्य उपयोग सामग्रीः
ट्यूब बंडल के दो अलग अलग प्रकार हैं:
सीधी नली और यू नली। विशिष्ट आवश्यकता और अनुप्रयोग के आधार पर, निम्नलिखित नली सामग्री विकल्प हैंः
कार्बन स्टील ट्यूब: ASTM A179/ASME SA179/179M, ASTM A192, ASTM A333, ASTM A334
मिश्र धातु स्टील के ट्यूब: ASTM A213 T5, T9, T11, T22, T91
तांबे के मिश्र धातु ट्यूबःASTM B111 / ASME SB111 C44300, C68700, C70600, C7060X, C71500, C71640
स्टेनलेस स्टील के ट्यूबःएएसटीएम ए 213, एएसटीएम ए 249, एएसटीएम ए 789;
निकेल मिश्र धातु ट्यूबःएएसटीएम बी407, एएसटीएम बी444, एएसटीएम बी622, एएसटीएम बी163, एएसटीएम बी165, एएसटीएम बी167,...
टाइटेनियम ट्यूबः ASTM B338
हीट एक्सचेंजर अनुप्रयोगः
हीट एक्सचेंजर्स का उपयोग जीवाश्म ईंधन और परमाणु ऊर्जा संयंत्रों, गैस टरबाइन, हीटिंग और एयर कंडीशनिंग, प्रशीतन, रासायनिक उद्योग, वस्त्र संयंत्रों में वाष्पीकरण और सुखाने की प्रणालियों में व्यापक रूप से किया जाता है।
शेल और ट्यूब हीट एक्सचेंजर्स की मुख्य विशेषताएं इस प्रकार हैंः मजबूत निर्माण, उत्कृष्ट प्रदर्शन, लंबी सेवा जीवन, अद्वितीय डिजाइन, सुचारू संचालन, उच्च तापमान का सामना कर सकते हैं,गैर संक्षारक, ऊर्जा कुशल।
हमारे हीट एक्सचेंजर का व्यापक रूप से बिजली संयंत्रों, रिफाइनरियों, विनिर्माण उद्योगों, स्नेहक तेल कूलर, अपतटीय औद्योगिक जल निर्माताओं, रासायनिक संयंत्रों, हीटिंग और एयर कंडीशनिंग में उपयोग किया जाता है,कंडेनसर, परमाणु ऊर्जा संयंत्रों, कपड़ा कारखानों, खाद्य और डेयरी उद्योगों और शीतलन प्रणालियों में वाष्पीकरण और सुखाने की प्रणालियों।
