| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | YUHONG |
| प्रमाणन: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008 |
| मॉडल संख्या: | एएसटीएम ए182 एफ347 स्टेनलेस स्टील वेल्ड नेक निकला हुआ किनारा |
| न्यूनतम आदेश मात्रा: | 1 पीसी |
|---|---|
| पैकेजिंग विवरण: | प्लाई-वुड केस / पैलेट |
| प्रसव के समय: | 7 दिन |
| भुगतान शर्तें: | एल/सी,टी/टी |
| DIMENSIONS: | एएनएसआई निकला हुआ किनारा, एएसएमई निकला हुआ किनारा, बीएस निकला हुआ किनारा, दीन निकला हुआ किनारा, एन न | मानक: | बी 16.5, बी 16.47 श्रृंखला ए, श्रृंखला बी |
|---|---|---|---|
| सामग्री: | एफ347/यूएनएस 34700/एन 1.4550 | आकार: | 1/2 "से 48" |
| मोटाई: | sch5S से sch.XXS | कक्षा: | 150#, 300#, 400#, 600#, 900#, 1500#, 2500# |
| प्रकार: | वेल्ड गर्दन निकला हुआ किनारा | सतह: | आरटीजे |
| पैकेजिंग: | प्लाइवुड केस / पैलेट | ||
| प्रमुखता से दिखाना: | एएसटीएम A182 F347 स्टेनलेस स्टील निकला हुआ किनारा, वेल्ड गर्दन निकला हुआ किनारा, WNRTJ जाली निकला हु | ||

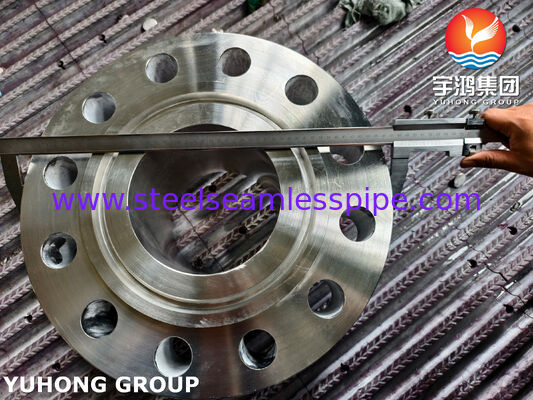

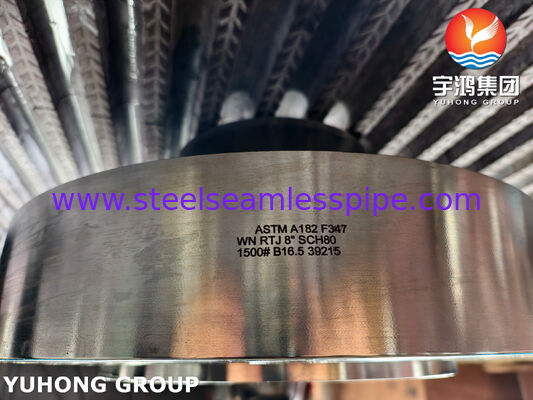

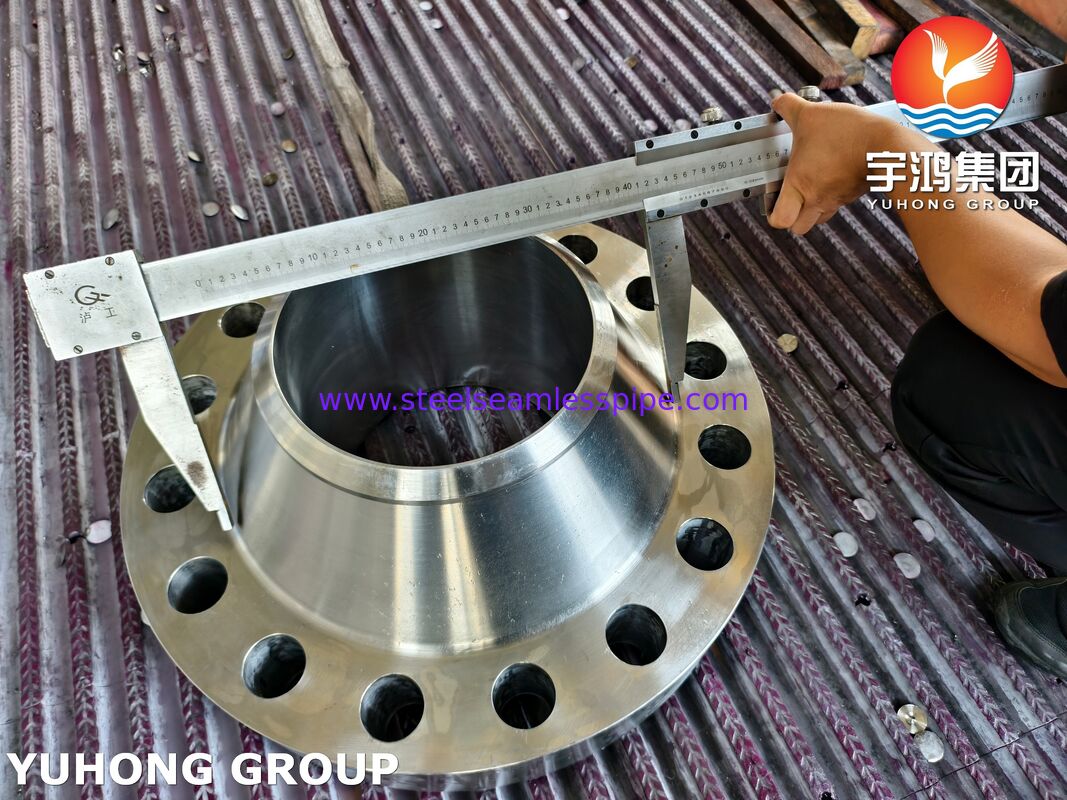

ASTM A182 F347 / 1.4450 स्टेनलेस स्टील फ्लैंज UNS S34700 फोर्ज्ड WN RTJ फ्लैंज
ASTM A182 F347 / 1.4550 स्टेनलेस स्टील वेल्ड नेक RTJ फ्लैंजएक उच्च-शक्ति, फोर्ज्ड स्टील पाइप कनेक्टर है जिसे पूर्ण-प्रवेश बट वेल्ड के माध्यम से पाइपिंग सिस्टम से स्थायी अटैचमेंट के लिए डिज़ाइन किया गया है। इसमें एक विशेष धातु-सीलिंग ग्रूव्ड फेस है और यह एक निओबियम-स्थिर ऑस्टेनिटिक स्टेनलेस स्टील से निर्मित है, जो इसे विशेष रूप से गंभीर उच्च-तापमान, उच्च-दबाव और संक्षारक सेवा वातावरण के लिए इंजीनियर किया गया है।
यह कैसे काम करता है?
जब इस फ्लैंज को पाइप (WN) में वेल्ड किया जाता है और ग्रूव्स में रखे गए धातु रिंग गैस्केट के साथ एक विरोधी RTJ फ्लैंज से बोल्ट किया जाता है, तो स्टड बोल्ट को कसने से दोनों फ्लैंज एक साथ दब जाते हैं। गैस्केट को प्लास्टिक रूप से ग्रूव की दीवारों में विकृत किया जाता है, जिससे एक लीक-प्रूफ सील बनती है जो नरम गैस्केट फिलर्स के बजाय पूरी तरह से धातु की संपीड़ित शक्ति पर निर्भर करती है।
यह इसके प्राथमिक उद्देश्य की परिभाषा बनाता है: एक स्थायी, थकान-प्रतिरोधी पाइपलाइन जोड़ जो चरम उतार-चढ़ाव वाले तापमान और दबावों के तहत एक सकारात्मक, ब्लोआउट-प्रूफ धातु सील बनाए रखता है, जबकि इसके निओबियम-स्थिर रसायन विज्ञान के कारण वेल्ड-क्षय संक्षारण का प्रतिरोध करता है।
GB | JIS | ASTM | GOST | EN |
06Cr18Ni11Nb | SUS 347 | F347 / S34700 | 08Х18Н12Б | 1.4550 X6CrNiNb18-10 |
ASTM A182 F347 / EN 1.4550 स्टेनलेस स्टील वेल्ड नेक फ्लैंज फोर्ज्ड WNRTJ फ्लैंज की रासायनिक संरचना
| Cr | Ni | C | Mn | P | S | Si | Cb&Ta | Fe |
| 347 | 17.00 न्यूनतम-19.00 अधिकतम। | 9.00 न्यूनतम-13.00 अधिकतम। | 0.08 | 2.00 | 0.04 | 0.03 | 0.75 | 10 x (C + N) न्यूनतम-1.00 अधिकतम। | शेष |
ASTM A182 F347 / EN 1.4550 स्टेनलेस स्टील वेल्ड नेक फ्लैंज फोर्ज्ड WNRTJ फ्लैंज के यांत्रिक गुण
| यील्ड स्ट्रेंथ 0.2% ऑफसेट | अल्टीमेट टेन्साइल स्ट्रेंथ | एलॉन्गेशन 2 इंच में। | कठोरता | ||
|---|---|---|---|---|---|
| psi (न्यूनतम।) | (MPa) | psi (न्यूनतम।) | (MPa) | % (न्यूनतम।) | (अधिकतम।) |
| 30,000 | 205 | 75,000 | 515 | 40 | 201 ब्रिनेल |
विशिष्ट अनुप्रयोग (उद्योग)
इसकी उच्च-तापमान स्थिरता और RTJ सीलिंग विश्वसनीयता के कारण, यह फ्लैंज व्यापक रूप से इसमें उपयोग किया जाता है:
तेल और गैस अपस्ट्रीम/डाउनस्ट्रीम: वेलहेड्स, क्रिसमस ट्री, फ्लो लाइन्स और रिफाइनरी हाइड्रोट्रीटर।
पेट्रोकेमिकल: उच्च-दबाव प्रक्रिया पाइपिंग, क्रैकिंग यूनिट और रिफॉर्मर।
ऊर्जा उत्पादन: थर्मल पावर प्लांट में सुपरहीटर और रीहीटर कनेक्शन।
हीट एक्सचेंजर्स और प्रेशर वेसल्स: चक्रीय थर्मल लोडिंग के अधीन नोजल कनेक्शन।
