| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | YUHONG |
| प्रमाणन: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008 |
| मॉडल संख्या: | एएसटीएम ए182 एफ321 स्टेनलेस स्टील लैप ज्वाइंट निकला हुआ किनारा |
| न्यूनतम आदेश मात्रा: | 1 पीसी |
|---|---|
| पैकेजिंग विवरण: | प्लाई-लकड़ी का केस /पी |
| प्रसव के समय: | 7 दिन |
| भुगतान शर्तें: | एल/सी,टी/टी |
| DIMENSIONS: | बी 16.5, बी 16.47 श्रृंखला ए, श्रृंखला बी | मानक: | एएसटीएम ए 182, एएसएमई एसए 182 |
|---|---|---|---|
| सामग्री: | UNS S32100 / F321 / 1.4541 / 08Х18Н10Т | आकार: | 1/2 "से 48" |
| मोटाई: | sch5S से sch.XXS | कक्षा: | 150#, 300#, 400#, 600#, 900#, 1500#, 2500# |
| सतह: | एफएफ, आरएफ, आरटीजे | प्रकार: | वेल्ड नेक फ्लैंज, स्लिप-ऑन फ्लैंज, ब्लाइंड फ्लैंज, लॉन्ग वेल्ड नेक फ्लैंज... |
| पैकेजिंग: | प्लाइवुड केस / पैलेट | ||
| प्रमुखता से दिखाना: | एएसटीएम ए182 एफ321 स्टेनलेस स्टील फ्लैंज, लैप ज्वाइंट फ्लैंज | ||

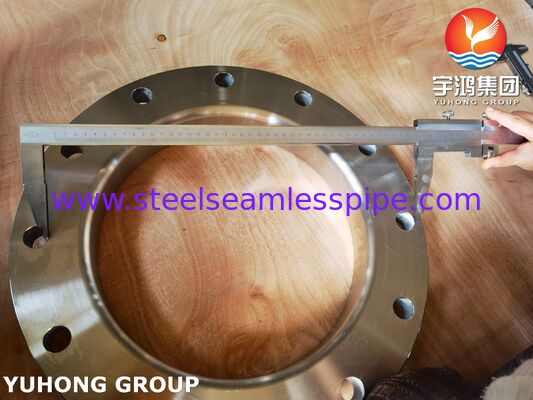

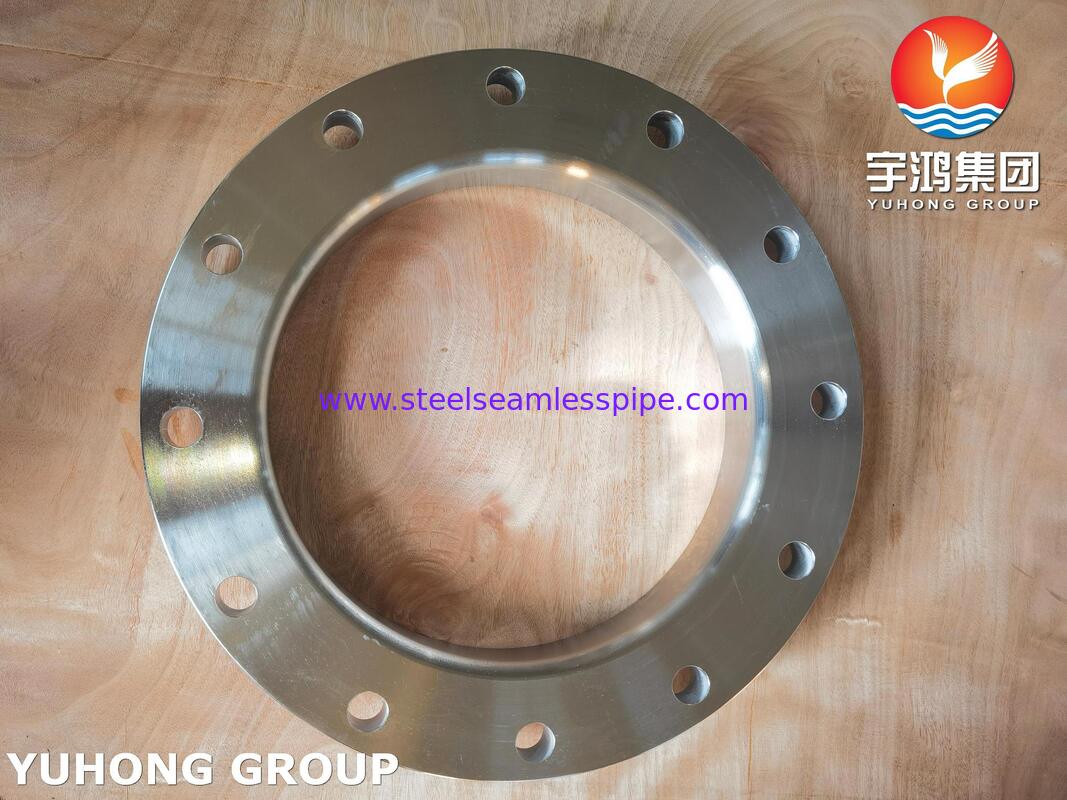

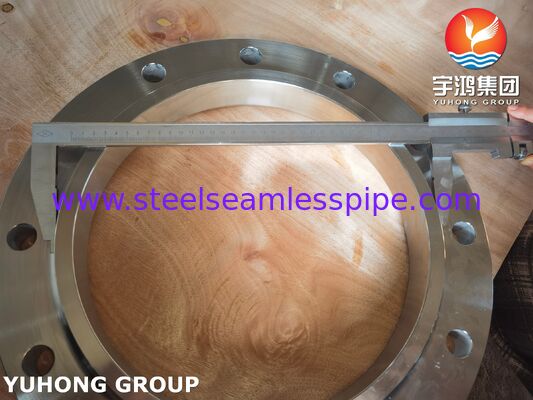

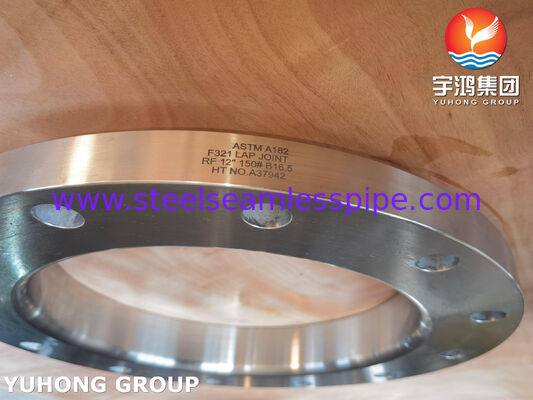

ASTM A182 F321 / UNS S32100 / 1.4541 स्टेनलेस स्टील लैप्ड फ्लैंज लैप जॉइंट फ्लैंज
ASTM A182 F321 लैप जॉइंट फ्लैंज (LTF)एक जालीदार स्टेनलेस स्टील पाइप-कनेक्टिंग घटक है जिसमें दो अलग, गैर-अभिन्न टुकड़े होते हैं:
फ्लैंज रिंग (लूज फ्लैंज) – ASTM A182 F321 के अनुसार निर्मित, यह रिंग पाइप पर स्वतंत्र रूप से स्लाइड करती है।
लैप जॉइंट स्टब एंड – एक अलग टुकड़ा, जो आमतौर पर ASTM A403 WP321 या समकक्ष के अनुसार निर्मित होता है, जिसे पाइप के सिरे पर बट-वेल्ड किया जाता है और इसमें एक रेडियस्ड शोल्डर होता है जो लूज फ्लैंज के पिछले चेहरे से मेल खाता है।
जब किसी अन्य फ्लैंज से बोल्ट किया जाता है, तो बोल्ट का दबाव स्टब एंड की गैस्केट सतह को विपरीत फ्लैंज के खिलाफ संपीड़ित करता है, जबकि लूज रिंग बोल्टिंग लोड को संचारित करती है। फ्लैंज रिंग स्वयं प्रक्रिया द्रव के संपर्क में कभी नहीं आती है – केवल स्टब एंड ही आता है। यह डिज़ाइन रिंग को पाइप के चारों ओर स्वतंत्र रूप से घूमने की अनुमति देता है, जिससे असेंबली के दौरान बोल्ट-होल संरेखण आसान हो जाता है।
|
GOST
|
JIS
|
UNS
|
EN
|
|
08Х18Н10Т
|
SUS 321
|
F321 / S32100
|
EN 1.4541
(X6CrNiTi18-10)
|
ASTM A182 F321 लैप जॉइंट फ्लैंज EN 1.4541 / UNS S32100 स्टेनलेस स्टील फ्लैंज की रासायनिक संरचना
| तत्व % | C | Mn | P | S | Si | Ni | Cr |
| F321 | 0.08max | 2.0max | 0.045max | 0.03max | 1.00max | 9.0-12.0 | 17.0-19.0 |
ASTM A182 F321 लैप जॉइंट फ्लैंज EN 1.4541 / UNS S32100 स्टेनलेस स्टील फ्लैंज के यांत्रिक गुण
| तन्य शक्ति, न्यूनतम, ksi (MPa) | यील्ड स्ट्रेंथ, न्यूनतम, ksi (MPa) | 2 इंच (50 मिमी) में बढ़ाव, न्यूनतम % | क्षेत्र का घटाव, न्यूनतम, % | ब्रिनेल हार्डनेस नंबर, HBW |
| 75 (515) | 30 (205) | 30 | 50 | -- |
लैप जॉइंट फ्लैंज (LTF) चुनने के फायदे
| फायदा | कारण |
|---|---|
| आसान संरेखण | लूज बैकिंग रिंग 360° घूमती है, जिससे इंस्टॉलेशन के दौरान बोल्ट-होल संरेखण आसान हो जाता है। |
| महंगी सामग्री के लिए लागत प्रभावी | केवल छोटे स्टब एंड को महंगी संक्षारण प्रतिरोधी मिश्र धातु से बनाने की आवश्यकता होती है। भारी बैकिंग रिंग कार्बन स्टील से बनाई जा सकती है (हालांकि ASTM A182 F321 बैकिंग रिंग अक्सर निर्दिष्ट की जाती हैं, लागत-संवेदनशील परियोजनाओं में F321 स्टब्स के साथ कार्बन स्टील बैकिंग रिंग आम हैं)। |
| फ्लैंज फेस पर कोई फील्ड वेल्डिंग नहीं | वेल्डिंग तनाव स्टब एंड तक सीमित है। बैकिंग रिंग कभी भी वेल्ड हीट के संपर्क में नहीं आती है, जिससे विरूपण को रोका जा सकता है। |
| आसान रखरखाव और निरीक्षण | निरीक्षण या प्रतिस्थापन के लिए पाइप को काटे बिना, गैस्केट और स्टब एंड फेस तक पूरी पहुंच की अनुमति देते हुए, फ्लैंज को आसानी से पाइप के साथ पीछे स्लाइड किया जा सकता है। |
अनुप्रयोग
इसके टाइटेनियम स्थिरीकरण और आसान-असेंबली डिज़ाइन के कारण, यह LTF फ्लैंज संयोजन व्यापक रूप से इसमें उपयोग किया जाता है:
कम से मध्यम दबाव पाइपिंग सिस्टम (क्लास 150 – 300)।
हीट एक्सचेंजर और वेसल नोजल जहां आंतरिक सफाई के लिए बार-बार डिस्सेप्लिंग की आवश्यकता होती है।
खाद्य प्रसंस्करण और फार्मास्युटिकल (जहां आसान डिस्सेप्लिंग और स्वच्छता महत्वपूर्ण है)।
ऑक्सीकरण एसिड (जैसे, नाइट्रिक एसिड) को मध्यम तापमान पर संभालने वाले रासायनिक संयंत्र।
क्रायोजेनिक सेवाएँ – F321 कम तापमान पर अच्छी कठोरता बनाए रखता है।
