| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | YUHONG |
| प्रमाणन: | ISO9001:2015; ISO14001:2015; ISO45001:2018; PED 2014/68/EU; WPS/PQR/WPQ; ISO 3834 |
| मॉडल संख्या: | एन/ए |
| न्यूनतम आदेश मात्रा: | 500 किग्रा |
|---|---|
| मूल्य: | To be discussed |
| पैकेजिंग विवरण: | स्वनिर्धारित |
| प्रसव के समय: | 50-120 दिन |
| भुगतान शर्तें: | एल/सी,टी/टी |
| आपूर्ति की क्षमता: | 5000 मीटर/दिन |
| उत्पाद: | डबल एच-टाइप फिनन्ड ट्यूब | सामग्री: | एएसटीएम A179 |
|---|---|---|---|
| आवेदन: | अपशिष्ट ताप पुनर्प्राप्ति बॉयलर | पैकेट: | स्वनिर्धारित |
| प्रमुखता देना: | डबल एच-टाइप फिनन्ड ट्यूब,ASTM A179 कार्बन स्टील पंख ट्यूब,अपशिष्ट ताप पुनर्प्राप्ति बॉयलर ट्यूब |
||

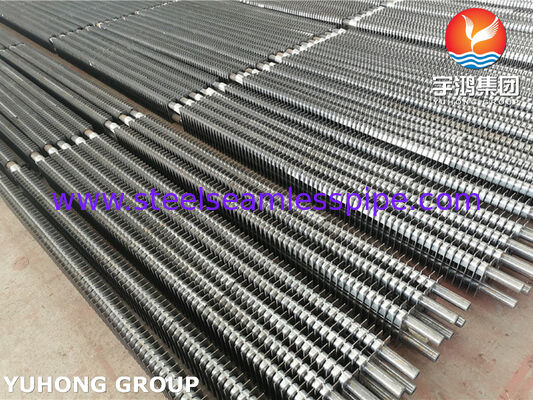

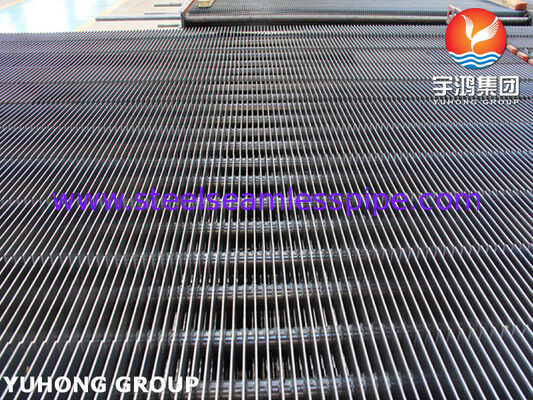

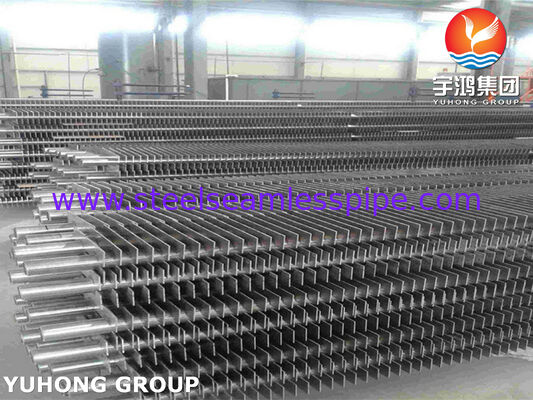

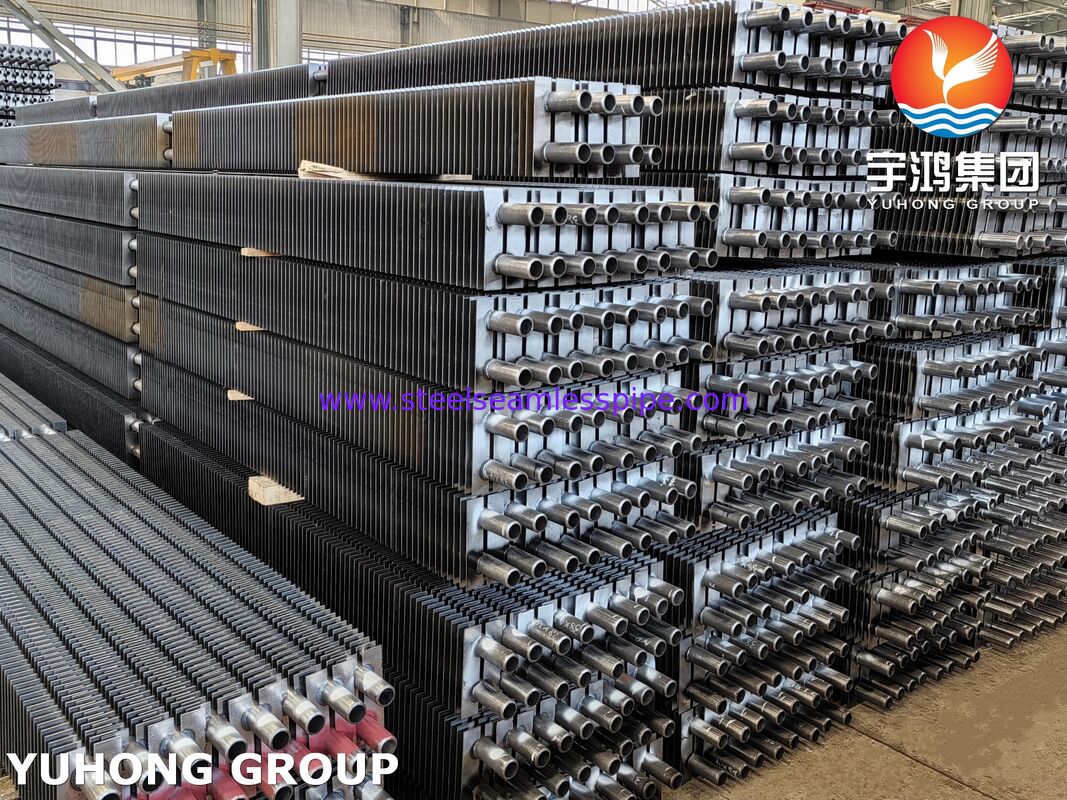

डबल एच-प्रकार फिन्ड ट्यूब्स उच्च-दक्षता वाले ताप हस्तांतरण घटक हैं जो विशेष रूप से अपशिष्ट ताप वसूली बॉयलर, औद्योगिक इकोनॉमाइज़र, और ऊर्जा-बचत ताप विनिमायक प्रणालियों के लिए डिज़ाइन किए गए हैं। एएसटीएम ए179 सीमलेस कार्बन स्टील ट्यूब्स से निर्मित, ये फिन्ड ट्यूब्स उन अनुप्रयोगों में उत्कृष्ट तापीय प्रदर्शन, यांत्रिक विश्वसनीयता और लंबी सेवा जीवन प्रदान करते हैं जहाँ निकास गैसों से ताप की वसूली महत्वपूर्ण है।
अद्वितीय डबल एच-फिन संरचना में आधार ट्यूब के विपरीत पक्षों पर वेल्डेड दो सममित आयताकार पंख होते हैं, जो एक अनुकूलित गैस प्रवाह चैनल बनाते हैं। पारंपरिक सादे ट्यूबों या मानक सर्पिल फिन्ड ट्यूबों की तुलना में, डबल एच-प्रकार फिन्ड ट्यूब्स राख के जमाव को कम करते हुए और गैस-साइड फाउलिंग के प्रतिरोध में सुधार करते हुए बाहरी ताप हस्तांतरण क्षेत्र को काफी बढ़ाते हैं।
एएसटीएम ए179 सामग्री उत्कृष्ट तापीय चालकता, अच्छी वेल्डेबिलिटी और स्थिर यांत्रिक प्रदर्शन प्रदान करती है, जिससे ये ट्यूब्स कोयला-आधारित बॉयलर, गैस-आधारित बॉयलर, बायोमास बॉयलर, अपशिष्ट भस्मीकरण संयंत्र, बिजली उत्पादन प्रणालियों और औद्योगिक अपशिष्ट ताप वसूली इकाइयों में व्यापक रूप से उपयोग किए जाते हैं।
डबल एच-फिन डिज़ाइन ताप विनिमय सतह क्षेत्र का विस्तार करता है और फ्लू गैस प्रवाह में अशांति को बढ़ाता है, जिससे समग्र बॉयलर दक्षता में सुधार होता है और ईंधन की खपत कम होती है।
एच-आकार के पंखों के बीच खुला गैस मार्ग धूल के जमाव को कम करता है और कसकर पैक की गई फिन संरचनाओं की तुलना में आसान सफाई की अनुमति देता है, जिससे वे गंदे निकास गैस वातावरण के लिए उपयुक्त होते हैं।
पंख एएसटीएम ए179 ट्यूब सतह पर सुरक्षित रूप से वेल्डेड होते हैं, जो तापीय चक्रण, कंपन और दीर्घकालिक संचालन के तहत उच्च संरचनात्मक स्थिरता प्रदान करते हैं।
डबल एच-प्रकार फिन्ड ट्यूब्स आमतौर पर इनमें स्थापित किए जाते हैं:
एएसटीएम ए179 / एएसएमई एसए179
ताप विनिमायक और कंडेनसर अनुप्रयोगों के लिए डिज़ाइन की गई निम्न-कार्बन सीमलेस स्टील ट्यूब।
डबल एच-प्रकार फिन्ड ट्यूब्स के आयाम बॉयलर डिजाइन आवश्यकताओं के अनुसार अनुकूलित किए जा सकते हैं।
| पैरामीटर | मानक सीमा |
|---|---|
| बाहरी व्यास (OD) | 25.4 मिमी – 63.5 मिमी |
| दीवार की मोटाई | 2.0 मिमी – 6.0 मिमी |
| ट्यूब की लंबाई | 3000 मिमी – 12000 मिमी |
| फिन की ऊंचाई | 10 मिमी – 30 मिमी |
| फिन की मोटाई | 1.0 मिमी – 2.5 मिमी |
| फिन पिच | 8 मिमी – 20 मिमी |
| फिन की चौड़ाई | 20 मिमी – 50 मिमी |
(ग्राहक के चित्र और ताप हस्तांतरण आवश्यकताओं के अनुसार कस्टम आयाम उपलब्ध हैं।)
डबल एच-प्रकार फिन्ड ट्यूब्स की उत्पादन प्रक्रिया में शामिल हैं:
वेल्डिंग प्रक्रिया उत्कृष्ट तापीय चालकता बनाए रखते हुए पंखों और ट्यूबों के बीच मजबूत बंधन सुनिश्चित करती है।
| तत्व | अधिकतम सामग्री (%) |
|---|---|
| कार्बन (C) | 0.06 – 0.18 |
| मैंगनीज (Mn) | 0.27 – 0.63 |
| फास्फोरस (P) | ≤ 0.035 |
| सल्फर (S) | ≤ 0.035 |
एएसटीएम ए179 ताप विनिमायक अनुप्रयोगों के लिए अनुकूलित एक निम्न-कार्बन स्टील ग्रेड है, जो सामान्य बॉयलर संचालन स्थितियों में अच्छी बनाने की क्षमता और संक्षारण प्रतिरोध प्रदान करता है।
| गुण | आवश्यकता |
|---|---|
| तन्य शक्ति | ≥ 325 MPa |
| उपज शक्ति | ≥ 180 MPa |
| दीर्घीकरण | ≥ 35% |
| कठोरता | अधिकतम। 72 HRB |
ये यांत्रिक गुण तापीय विस्तार, दबाव भिन्नता और बार-बार गर्म करने के चक्रों के तहत निरंतर संचालन के लिए पर्याप्त शक्ति प्रदान करते हैं।
विश्वसनीयता और अंतरराष्ट्रीय ताप विनिमायक मानकों के अनुपालन को सुनिश्चित करने के लिए, डबल एच-प्रकार फिन्ड ट्यूब्स व्यापक गुणवत्ता निरीक्षण से गुजरते हैं।
उपलब्ध परीक्षण विधियों में शामिल हैं:
एएसटीएम ए179 ट्यूबों का दबाव प्रतिरोध और रिसाव की तंगी को सत्यापित करने के लिए हाइड्रोलिक रूप से परीक्षण किया जाता है।
अंतिम निरीक्षण में शामिल हैं:
ग्राहक की आवश्यकताओं के अनुसार निरीक्षण दस्तावेज प्रदान किए जा सकते हैं, जिनमें शामिल हैं:
| विशेषता | डबल एच-प्रकार फिन्ड ट्यूब | पारंपरिक सर्पिल फिन्ड ट्यूब |
|---|---|---|
| ताप हस्तांतरण क्षेत्र | उच्च | मध्यम |
| धूल प्रतिरोध | उत्कृष्ट | मध्यम |
| गैस प्रवाह प्रतिरोध | कम | उच्च |
| सफाई प्रदर्शन | आसान | अधिक कठिन |
| अपशिष्ट गैस के लिए उपयुक्त | उत्कृष्ट | सीमित |
एएसटीएम ए179 से निर्मित डबल एच-प्रकार फिन्ड ट्यूब्स का व्यापक रूप से उपयोग किया जाता है:
भाप या प्रक्रिया जल उत्पन्न करने के लिए उच्च तापमान वाली निकास गैसों से ऊर्जा की वसूली।
बॉयलर में प्रवेश करने से पहले फीडवाटर को प्रीहीट करके बॉयलर दक्षता में सुधार।
तापीय बिजली संयंत्रों में ऊर्जा वसूली दक्षता में वृद्धि।
लागू:
हमारे डबल एच-प्रकार फिन्ड ट्यूब्स बॉयलर दक्षता में सुधार और औद्योगिक अपशिष्ट ताप स्रोतों से ऊर्जा वसूली को अधिकतम करने के लिए एक विश्वसनीय समाधान प्रदान करते हैं।
