| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | YUHONG |
| प्रमाणन: | ISO9001:2015; ISO14001:2015; ISO45001:2018; PED 2014/68/EU; WPS/PQR/WPQ; ISO 3834 |
| मॉडल संख्या: | एन/ए |
| न्यूनतम आदेश मात्रा: | 500 किग्रा |
|---|---|
| मूल्य: | To be discussed |
| पैकेजिंग विवरण: | स्वनिर्धारित |
| प्रसव के समय: | 50-120 दिन |
| भुगतान शर्तें: | एल/सी,टी/टी |
| आपूर्ति की क्षमता: | 5000 मीटर/दिन |
| उत्पाद: | दाँतेदार फिन ट्यूब | सामग्री: | एएसटीएम A213 TP304 |
|---|---|---|---|
| आवेदन: | शेल और ट्यूब हीट एक्सचेंजर | पैकेट: | स्वनिर्धारित |
| प्रमुखता देना: | एएसटीएम ए213 टीपी304 दाँतेदार फिन ट्यूब,स्टेनलेस स्टील हीट एक्सचेंजर ट्यूब,उच्च दक्षता फिन ट्यूब |
||

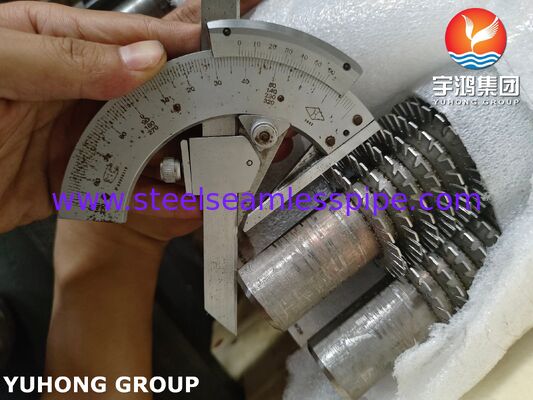

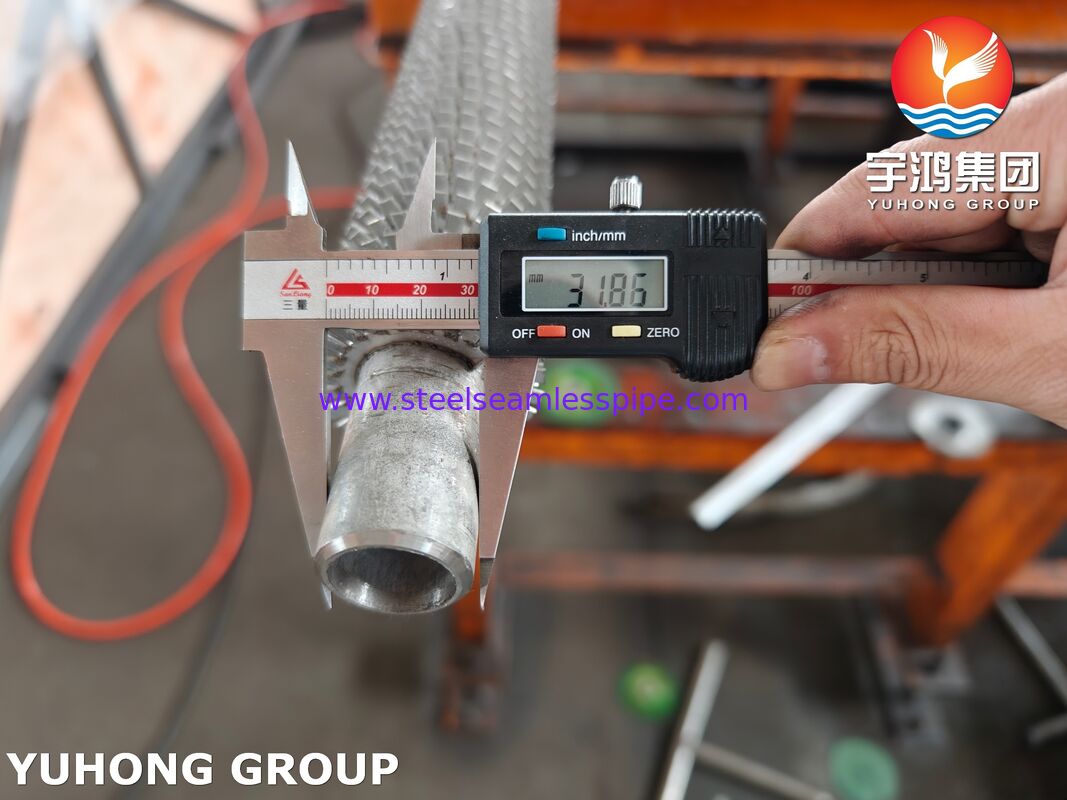

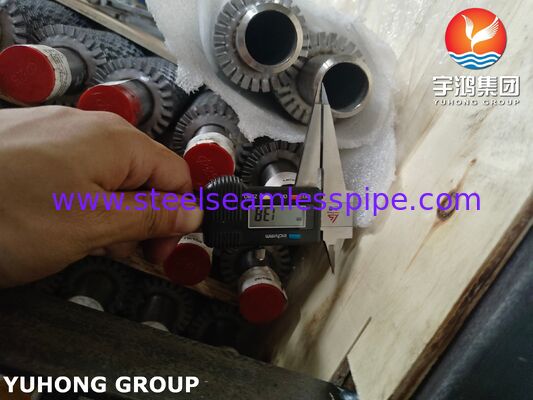

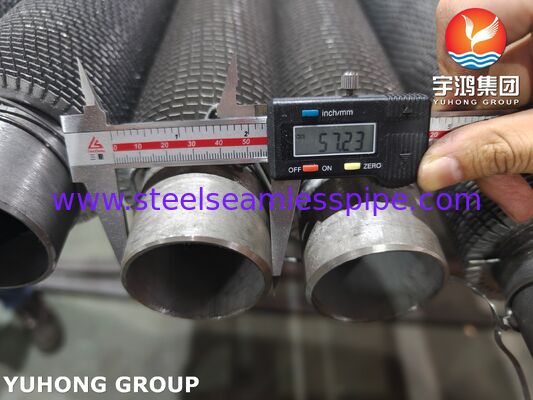

ASTM A213 TP304 Serrated Fin Tubes उच्च गुणवत्ता वाले हीट ट्रांसफर घटक हैं जो मांग वाले औद्योगिक अनुप्रयोगों में थर्मल प्रदर्शन को अधिकतम करने के लिए डिज़ाइन किए गए हैं।आधार सामग्री के रूप में ASTM A213 TP304 सीमलेस स्टेनलेस स्टील ट्यूबों का उपयोग करके निर्मित, इन पंखों वाले ट्यूबों में हेलिकल रूप से घुमावदार और लगातार वेल्डेड दागदार पंख होते हैं जो बुखार की प्रवृत्ति को कम करते हुए गर्मी हस्तांतरण दक्षता में काफी वृद्धि करते हैं।
दागदार पंखों का डिजाइन गैस धारा में नियंत्रित अशांति पैदा करता है,पारंपरिक ठोस पंख संरचनाओं की तुलना में गर्मी हस्तांतरण गुणांक में सुधार और अधिक कुशल थर्मल ऊर्जा वसूली की अनुमति देनाटीपी 304 स्टेनलेस स्टील के उत्कृष्ट संक्षारण प्रतिरोध और ऑक्सीकरण प्रतिरोध के साथ संयुक्त, इन ट्यूबों का व्यापक रूप से हीट एक्सचेंजर, इकोनाइज़र, एयर-कूल्ड हीट एक्सचेंजर,अपशिष्ट ताप वसूली प्रणाली, पेट्रोकेमिकल संयंत्र और बिजली उत्पादन सुविधाएं।
ASTM A213 TP304 Serrated Fin Tubes संक्षारण प्रतिरोध, यांत्रिक शक्ति, थर्मल दक्षता,और मध्यम और उच्च तापमान दोनों वातावरण में दीर्घकालिक परिचालन विश्वसनीयता.
पारंपरिक ठोस पंखों के विपरीत, दागदार पंखों में पंख के किनारे के साथ सटीक रूप से काटने वाले खंड होते हैं।पंखुड़ी संरचना में ये रुकावटें स्थानीय टर्बुलेंस पैदा करती हैं जो लगातार ट्यूब के आसपास की थर्मल सीमा परत को बाधित करती हैं.
लाभों में शामिल हैंः
ASTM A213 TP304 Serrated Fin Tubes को TP304 बेस ट्यूब के चारों ओर सर्पिलिकली घुमाकर तैयार किया जाता है।पंखुड़ी जड़ लगातार उच्च आवृत्ति प्रतिरोध वेल्डिंग प्रौद्योगिकी का उपयोग कर ट्यूब सतह के लिए वेल्डेड है, उत्कृष्ट थर्मल चालकता और यांत्रिक अखंडता सुनिश्चित करता है।
विनिर्माण प्रक्रिया निम्नलिखित प्रदान करती हैः
निम्नलिखित आयाम सामान्य विनिर्माण क्षमताओं का प्रतिनिधित्व करते हैं। थर्मल डिजाइन आवश्यकताओं के अनुसार अनुकूलित विन्यास आपूर्ति की जा सकती है।
| पैरामीटर | मानक सीमा |
|---|---|
| बेस ट्यूब बाहरी व्यास | 19.05 मिमी ¥ 63.5 मिमी (3/4" ¥ 2-1/2") |
| बेस ट्यूब की दीवार की मोटाई | 1.2 मिमी ∙ 6.0 मिमी |
| ट्यूब की लंबाई | 25,000 मिमी तक |
| पंखुड़ी की ऊंचाई | 8 मिमी 25 मिमी |
| पंख की मोटाई | 0.3 मिमी ️ 1.2 मिमी |
| फिन पिच | 3 एफपीआई 12 एफपीआई |
| कुल मिलाकर पंख वाली ट्यूब का व्यास | 120 मिमी तक |
| पंख की सामग्री | TP304, TP304L, TP316, TP316L या निर्दिष्ट मिश्र धातु |
| तत्व | संरचना (%) |
|---|---|
| कार्बन (सी) | ≤ 0.08 |
| मैंगनीज (Mn) | ≤ 200 |
| फास्फोरस (पी) | ≤ 0.045 |
| सल्फर (S) | ≤ 0.030 |
| सिलिकॉन (Si) | ≤ 100 |
| क्रोमियम (Cr) | 18.00 ¢ 20.00 |
| निकेल (Ni) | 8.00 ₹ 1100 |
| नाइट्रोजन (एन) | ≤ 0.10 |
रासायनिक संरचना ASTM A213 TP304 आवश्यकताओं के अनुरूप है।
| संपत्ति | न्यूनतम मूल्य |
|---|---|
| तन्य शक्ति | 515 एमपीए (75 केसीआई) |
| उपज शक्ति (0.2% ऑफसेट) | 205 MPa (30 ksi) |
| लम्बाई | ३५% |
| कठोरता | ≤ 90 HRB (सामान्य) |
| लोच का मॉड्यूल | लगभग 193 जीपीए |
यांत्रिक गुण TP304 बेस ट्यूब सामग्री पर लागू होते हैं।
प्रत्येक ASTM A213 TP304 Serrated Fin Tube का निरीक्षण परियोजना विनिर्देशों और अंतरराष्ट्रीय गुणवत्ता आवश्यकताओं के अनुसार किया जा सकता है।
टीपी 304 स्टेनलेस स्टील ऑक्सीकरण, नमी, वायुमंडलीय संक्षारण और कई औद्योगिक प्रक्रिया मीडिया के लिए उत्कृष्ट प्रतिरोध प्रदान करता है।
दागदार पंखुड़ी ज्यामिति सीमा परतों को बाधित करती है और साधारण पंखुड़ी डिजाइनों की तुलना में थर्मल प्रदर्शन में सुधार करती है।
खंडित पंख के किनारे धूल के संचय को कम करते हैं और गैस-साइड अनुप्रयोगों में स्व-सफाई विशेषताओं को बढ़ाते हैं।
निरंतर वेल्डेड निर्माण थर्मल साइक्लिंग स्थितियों में मजबूत फिन लगाव और विश्वसनीय प्रदर्शन सुनिश्चित करता है।
बेहतर गर्मी वसूली दक्षता ईंधन की खपत में कमी और संयंत्र के समग्र प्रदर्शन में सुधार में योगदान देती है।
विनिर्माण और निरीक्षण निम्नलिखित के अनुसार किया जा सकता हैः
उपलब्ध तृतीय पक्ष निरीक्षणों में निम्नलिखित शामिल हैंः
एएसटीएम A213 TP304 Serrated फिन ट्यूब औद्योगिक गर्मी हस्तांतरण प्रणालियों के लिए एक उच्च कुशल समाधान प्रदान करते हैं जिन्हें संक्षारण प्रतिरोध, बेहतर थर्मल प्रदर्शन,और दीर्घकालिक परिचालन स्थिरताउनके उन्नत दागदार पंख ज्यामिति गर्मी वसूली में सुधार करता है जबकि कम से कम गंदे, उन्हें गर्मी एक्सचेंजर, economizers, हवा कूलर के लिए आदर्श बना रही है,और अपशिष्ट गर्मी वसूली प्रणाली जो मांग वाले औद्योगिक वातावरण में काम करती हैटीपी304 स्टेनलेस स्टील के सिद्ध स्थायित्व को अनुकूलित फिना टेक्नोलॉजी के साथ जोड़कर, ये ट्यूब बेहतर दक्षता, विश्वसनीयता,और आधुनिक ऊर्जा और प्रक्रिया उद्योगों के लिए जीवनचक्र मूल्य.
