| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | YUHONG |
| प्रमाणन: | ISO9001:2015; ISO14001:2015; ISO45001:2018; PED 2014/68/EU; WPS/PQR/WPQ; ISO 3834 |
| मॉडल संख्या: | एन/ए |
| न्यूनतम आदेश मात्रा: | 500 किलो |
|---|---|
| मूल्य: | To be discussed |
| पैकेजिंग विवरण: | प्लाईवुड मामले |
| प्रसव के समय: | 50-120 दिन |
| आपूर्ति की क्षमता: | 5000 मीटर/दिन |
| उत्पाद: | कम फिन ट्यूब | सामग्री: | एएसटीएम ए333 ग्रेड 1 |
|---|---|---|---|
| आवेदन: | शेल-एंड-ट्यूब हीट एक्सचेंजर्स | पैकेट: | प्लाईवुड मामले |
| प्रमुखता देना: | एएसटीएम ए३३३ ग्रेड १ पंख वाले ट्यूब,हीट एक्सचेंजर्स के लिए कम पंख वाले ट्यूब,शेल और ट्यूब हीट एक्सचेंजर्स के पंख वाले ट्यूब |
||

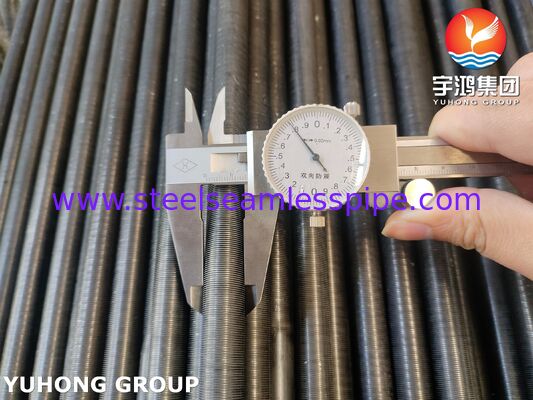

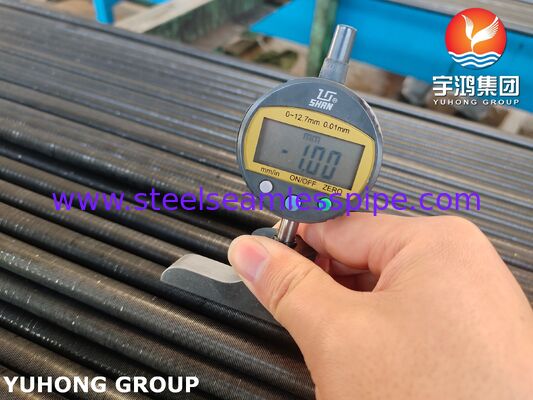

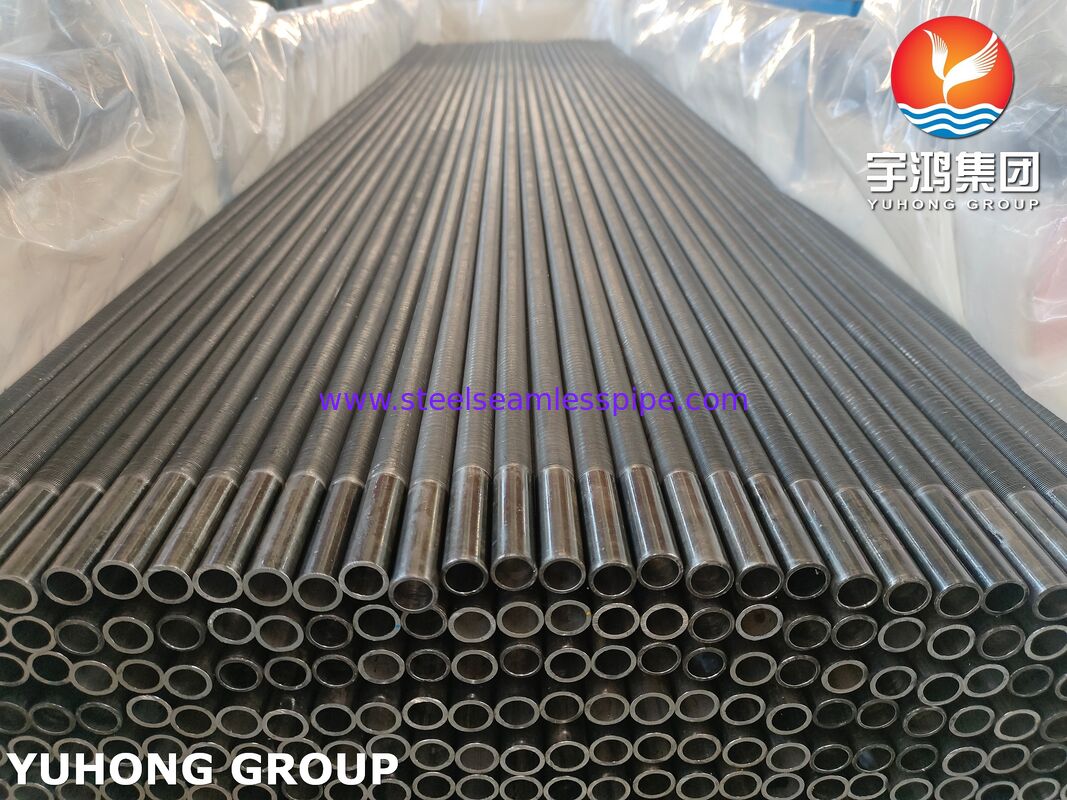

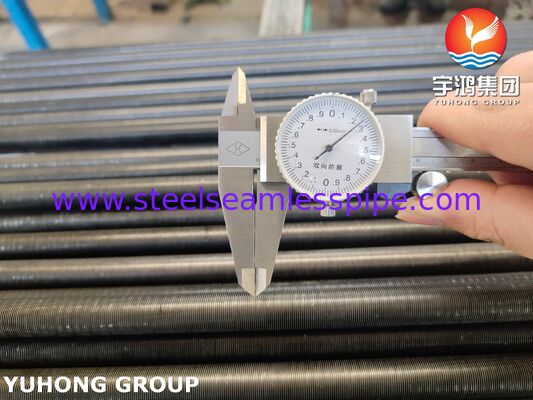

एएसटीएम ए333 ग्रेड 1 लो फिनड ट्यूब को कम तापमान और मध्यम दबाव की स्थिति में काम करने वाले शेल-एंड-ट्यूब हीट एक्सचेंजर्स में गर्मी हस्तांतरण दक्षता में सुधार करने के लिए इंजीनियर किया गया है। एएसटीएम ए333 ग्रेड 1 कार्बन स्टील से निर्मित, इन ट्यूबों में एकीकृत रूप से निर्मित बाहरी कम पंख होते हैं जो बेस ट्यूब की यांत्रिक अखंडता को बनाए रखते हुए प्रभावी गर्मी हस्तांतरण सतह क्षेत्र को महत्वपूर्ण रूप से बढ़ाते हैं।
सादे ट्यूबों की तुलना में, कम पंखों वाली ट्यूब बेहतर थर्मल प्रदर्शन प्रदान करती हैं, जिससे अधिक कॉम्पैक्ट एक्सचेंजर डिजाइन, कम सामग्री की आवश्यकताएं और बेहतर ऊर्जा दक्षता सक्षम होती है। इंटीग्रल फिन निर्माण यांत्रिक रूप से जुड़े पंखों से जुड़े फिन पृथक्करण के जोखिम को समाप्त करता है, जिससे मांग वाले औद्योगिक वातावरण में दीर्घकालिक विश्वसनीयता सुनिश्चित होती है।
इन ट्यूबों का व्यापक रूप से पेट्रोकेमिकल सुविधाओं, एलएनजी टर्मिनलों, प्रशीतन प्रणालियों, बिजली संयंत्रों, रासायनिक प्रसंस्करण इकाइयों, गैस उपचार संयंत्रों और औद्योगिक ताप पुनर्प्राप्ति प्रणालियों में उपयोग किया जाता है जहां कुशल ताप विनिमय और भरोसेमंद कम तापमान प्रदर्शन महत्वपूर्ण हैं।
| पैरामीटर | मानक रेंज |
|---|---|
| बाहरी व्यास (ओडी) | 12.7 मिमी - 63.5 मिमी (1/2" - 2-1/2") |
| दीवार की मोटाई | 1.65 मिमी - 8.00 मिमी |
| ट्यूब की लंबाई | 18,000 मिमी तक |
| ट्यूब प्रकार | निर्बाध या वेल्डेड |
| सामग्री ग्रेड | एएसटीएम ए333 ग्रेड 1 |
| पैरामीटर | विशिष्ट रेंज |
|---|---|
| फिन ऊंचाई | 0.8 मिमी - 2.5 मिमी |
| फिन पिच | 8 - 28 फिन्स प्रति इंच (एफपीआई) |
| पंख की मोटाई | जैसा कि डिज़ाइन द्वारा निर्दिष्ट किया गया है |
| सतह वृद्धि अनुपात | सादे ट्यूबों की तुलना में 3:1 तक |
विशिष्ट थर्मल डिज़ाइन गणनाओं और परियोजना आवश्यकताओं को पूरा करने के लिए कस्टम ट्यूब आयाम और फिन ज्यामिति का निर्माण किया जा सकता है।
| तत्व | अधिकतम/सीमा (%) |
|---|---|
| कार्बन (सी) | 0.30 अधिकतम |
| मैंगनीज (एमएन) | 0.40 - 1.06 |
| फास्फोरस (पी) | 0.025 अधिकतम |
| सल्फर (एस) | 0.025 अधिकतम |
नियंत्रित रसायन शक्ति, वेल्डेबिलिटी, क्रूरता और कम तापमान वाली सेवा क्षमता का प्रभावी संतुलन प्रदान करता है।
| संपत्ति | न्यूनतम जरूरत |
|---|---|
| तन्यता ताकत | 380 एमपीए (55 केएसआई) |
| नम्य होने की क्षमता | 205 एमपीए (30 केएसआई) |
| बढ़ाव | 35% |
| प्रभाव कठोरता | एएसटीएम ए333 आवश्यकताओं के अनुसार कम तापमान वाले अनुप्रयोगों के लिए उपयुक्त |
ये यांत्रिक विशेषताएँ ASTM A333 Gr.1 को थर्मल साइक्लिंग और कम ऑपरेटिंग तापमान वाली हीट एक्सचेंजर सेवा के लिए एक उत्कृष्ट विकल्प बनाती हैं।
एएसटीएम ए333 ग्रेड 1 लो फिनड ट्यूब के प्रत्येक बैच को ग्राहक विनिर्देशों और लागू मानकों के अनुपालन को सत्यापित करने के लिए व्यापक निरीक्षण प्रक्रियाओं से गुजरना पड़ सकता है।
लो-फ़िन डिज़ाइन बड़े एक्सचेंजर शेल की आवश्यकता के बिना बाहरी गर्मी हस्तांतरण क्षेत्र को काफी हद तक बढ़ाता है। यह इंजीनियरों को उच्च तापीय दक्षता प्राप्त करने, एक्सचेंजर आकार को कम करने, परिचालन लागत को कम करने और समग्र प्रक्रिया प्रदर्शन में सुधार करने की अनुमति देता है। एएसटीएम ए333 ग्रेड 1 कार्बन स्टील की कम तापमान की कठोरता के साथ संयुक्त, ये ट्यूब आधुनिक शेल-एंड-ट्यूब हीट एक्सचेंजर अनुप्रयोगों के लिए एक भरोसेमंद और लागत प्रभावी समाधान प्रदान करते हैं।
