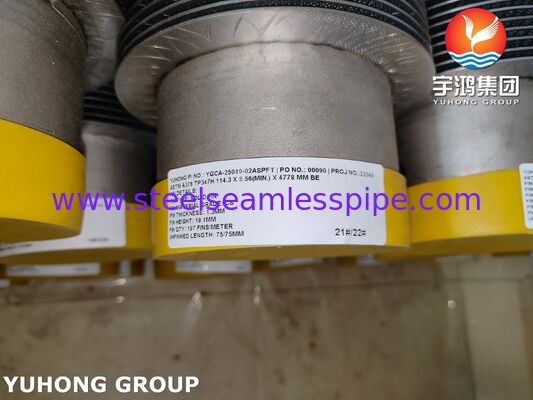

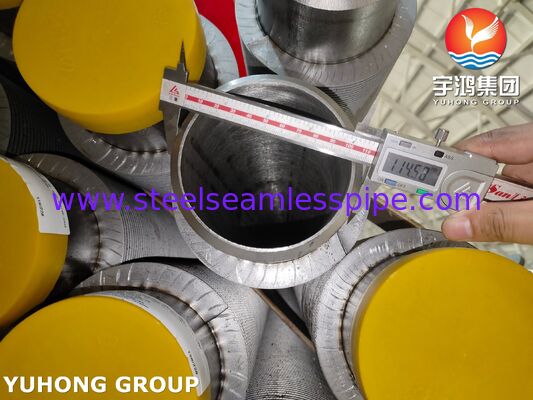

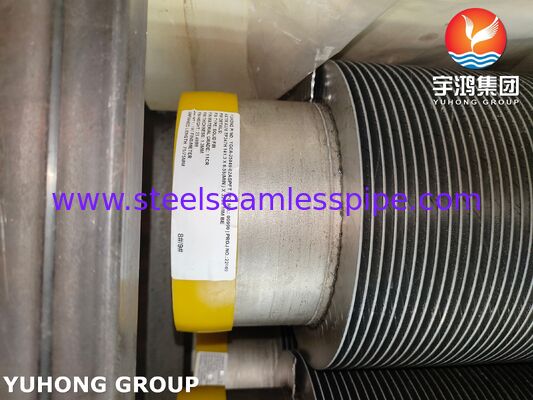

उच्च आवृत्ति वेल्डेड पंख वाले ट्यूब TP347H बेस ट्यूब और बॉयलर और हीटर के लिए सीएस पंख

उच्च आवृत्ति वेल्डेड पंख वाले ट्यूब TP347H बेस ट्यूब और बॉयलर और हीटर के लिए सीएस पंख

  • उच्च आवृत्ति वेल्डेड पंख वाले ट्यूब TP347H बेस ट्यूब और बॉयलर और हीटर के लिए सीएस पंख
  • उच्च आवृत्ति वेल्डेड पंख वाले ट्यूब TP347H बेस ट्यूब और बॉयलर और हीटर के लिए सीएस पंख
  • उच्च आवृत्ति वेल्डेड पंख वाले ट्यूब TP347H बेस ट्यूब और बॉयलर और हीटर के लिए सीएस पंख
  • उच्च आवृत्ति वेल्डेड पंख वाले ट्यूब TP347H बेस ट्यूब और बॉयलर और हीटर के लिए सीएस पंख
उच्च आवृत्ति वेल्डेड पंख वाले ट्यूब TP347H बेस ट्यूब और बॉयलर और हीटर के लिए सीएस पंख
उत्पाद विवरण:
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: YUHONG
प्रमाणन: ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008
मॉडल संख्या: एएसटीएम ए376 टीपी347एच एचएफडब्ल्यू फिनड ट्यूब
भुगतान & नौवहन नियमों:
न्यूनतम आदेश मात्रा: 10 पीसी
मूल्य: बातचीत योग्य
पैकेजिंग विवरण: लोहे का मामला
प्रसव के समय: मात्रा पर निर्भर करता है
भुगतान शर्तें: एल/सी,टी/टी
आपूर्ति की क्षमता: प्रति माह 1000 टन
संपर्क करें
सभी उत्पाद
अन्य (414)
विस्तृत उत्पाद विवरण
बेस ट्यूब सामग्री: TP347H स्टेनलेस स्टील फिन सामग्री: कार्बन स्टील (सीएस)
फिन अटैचमेंट विधि: उच्च आवृत्ति वेल्डेड (HFW) ट्यूब बाहरी व्यास (ओडी): 16-219 एम.एम
फिन ऊंचाई: 5-30 मिमी प्रति इंच पंख (एफपीआई): 4-25
प्राथमिक अनुप्रयोग: हीट एक्सचेंजर्स, बॉयलर, इकोनॉमाइज़र मुख्य लाभ: उच्च तापमान प्रतिरोध, संक्षारण प्रतिरोध (आधार)
अनुकूलन उपलब्ध है: हाँ प्रमुखता से दिखाना:: HFW फिन ट्यूब
प्रमुखता देना:

उच्च आवृत्ति वेल्डेड फिन ट्यूब

,

TP347H बॉयलर पंख वाले ट्यूब

,

सीएस पंख हीट एक्सचेंजर ट्यूब

एचआरएसजी इकोनॉमाइज़र और उच्च-तापमान अपशिष्ट गर्मी वसूली के लिए कार्बन स्टील उच्च-आवृत्ति वेल्डेड फिन्ड ट्यूब के साथ एएसटीएम ए376 टीपी347एच स्टेनलेस स्टील बेस ट्यूब


हीट रिकवरी स्टीम जेनरेटर (एचआरएसजी), यूटिलिटी बॉयलर इकोनॉमाइज़र और 500-650 डिग्री सेल्सियस से ऊपर काम करने वाले उच्च-तापमान फ्लू-गैस अपशिष्ट गर्मी वसूली प्रणालियों में, ऑपरेटर सीमित गर्मी-स्थानांतरण सतह क्षेत्र, थर्मल साइक्लिंग के तहत प्रगतिशील फिन ढीलापन, ऊंचे संपर्क प्रतिरोध और ऑक्सीकरण और क्रीप से बेस-ट्यूब क्षरण का सामना करते हैं। उच्च-आवृत्ति प्रतिरोध वेल्डिंग द्वारा निरंतर कार्बन स्टील फिन के साथ फिट की गई हमारी एएसटीएम ए376 टीपी347एच सीमलेस ऑस्टेनिटिक स्टेनलेस स्टील बेस ट्यूब एक मजबूत धातुकर्म बंधन प्रदान करती है जो चक्रीय उच्च-तापमान सेवा के तहत थर्मल प्रदर्शन को बनाए रखती है, जबकि फ्लू-गैस साइड पर बाहरी सतह क्षेत्र को काफी बढ़ाती है।


उत्पाद संरचना - एएसटीएम ए376 टीपी347एच बेस ट्यूब + कार्बन स्टील फिन उच्च-आवृत्ति वेल्डिंग प्रक्रिया के साथ


ट्यूब में एक सीमलेस एएसटीएम ए376 टीपी347एच (यूएनएस एस34709) ऑस्टेनिटिक स्टेनलेस स्टील बेस ट्यूब शामिल है जिसमें निरंतर ठोस कार्बन स्टील फिन स्ट्रिप हेलिकली घाव और उच्च-आवृत्ति प्रतिरोध वेल्डिंग (एचएफडब्ल्यू) द्वारा बाहरी सतह पर लगातार वेल्डेड है।

एचएफडब्ल्यू प्रक्रिया नियंत्रित दबाव के तहत फिन रूट और ट्यूब सतह पर स्थानीयकृत पिघलने उत्पन्न करती है, जिससे फिलर धातु के बिना एक निरंतर धातुकर्म बंधन बनता है। यह उत्कृष्ट थर्मल चालकता, थर्मल शॉक के प्रतिरोध और एचआरएसजी और बॉयलर इकोनॉमाइज़र ड्यूटी के विशिष्ट कंपन और तापमान साइक्लिंग के तहत दीर्घकालिक स्थिरता के साथ एक उच्च-अखंडता वेल्ड का उत्पादन करता है।


रासायनिक संरचना - एएसटीएम ए376 टीपी347एच बेस ट्यूब और कार्बन स्टील फिन सामग्री


तत्व एएसटीएम ए376 टीपी347एच बेस ट्यूब (wt%) कार्बन स्टील फिन (विशिष्ट, wt%)
कार्बन (सी) 0.04 - 0.10 ≤ 0.22
मैंगनीज (एमएन) ≤ 2.00 0.30 - 0.70
फास्फोरस (पी) ≤ 0.045 ≤ 0.045
सल्फर (एस) ≤ 0.030 ≤ 0.050
सिलिकॉन (एसआई) ≤ 1.00 ≤ 0.35
क्रोमियम (सीआर) 17.0 - 19.0 —
निकल (नी) 9.0 - 13.0 —
निओबियम (एनबी / सीबी) 8 × सी न्यूनतम - 1.10 अधिकतम —
लोहा (एफई) संतुलन संतुलन



आयामी रेंज और सहनशीलता - एएसटीएम ए376 टीपी347एच + सीएस उच्च-आवृत्ति वेल्डेड फिन्ड ट्यूब


पैरामीटर मानक रेंज विशिष्ट सहनशीलता
बेस ट्यूब ओडी 16 - 219 मिमी एएसटीएम ए376 / सहमत के अनुसार
बेस ट्यूब वॉल थिकनेस 2.0 - 16 मिमी (सामान्य 2.0 - 6.5 मिमी) एएसटीएम ए376 के अनुसार
फिन ऊंचाई 5 - 30 मिमी ± 0.5 मिमी
फिन मोटाई 0.8 - 3.0 मिमी ± 0.1 मिमी
फिन पिच 3 - 25 मिमी ± 0.2 मिमी / सहमत
समग्र लंबाई 20 - 30 मीटर तक (कस्टम) ± 3 - 5 मिमी
अनफिन्ड एंड्स ड्राइंग पर निर्दिष्ट अनुसार ± 2 मिमी


एचआरएसजी और उच्च-तापमान फ्लू-गैस सेवा में प्रदर्शन लाभ


  • निरंतर धातुकर्म वेल्ड लगभग शून्य संपर्क प्रतिरोध सुनिश्चित करता है और थर्मल साइक्लिंग के तहत टेंशन-वाउंड या एम्बेडेड डिजाइनों के साथ आम प्रगतिशील फिन अलगाव को समाप्त करता है।
  • टीपी347एच बेस ट्यूब ऊंचे तापमान पर बेहतर क्रीप शक्ति, ऑक्सीकरण प्रतिरोध और अंतर-दानेदार जंग के प्रतिरोध प्रदान करता है (लगभग 815-850 डिग्री सेल्सियस ऑक्सीकरण सीमा तक निरंतर सेवा क्षमता; दबाव-भाग डिजाइन एएसएमई स्वीकार्य तनावों द्वारा शासित)।
  • कार्बन स्टील फिन फ्लू-गैस साइड पर लागत प्रभावी सतह-क्षेत्र वृद्धि प्रदान करते हैं जबकि स्टेनलेस बेस ट्यूब उच्च दबाव वाले भाप या प्रक्रिया द्रव को संभालता है।
  • उच्च बॉन्ड शक्ति एचआरएसजी इकोनॉमाइज़र और अपशिष्ट-गर्मी बॉयलर के विशिष्ट कंपन, कालिख-ब्लोइंग और थर्मल शॉक का सामना करती है।
  • गर्मी-स्थानांतरण दक्षता नग्न ट्यूबों की तुलना में काफी बढ़ जाती है, जिससे मौजूदा प्लॉट स्पेस के भीतर उच्च गर्मी वसूली और ट्यूब-पंक्ति गणना में कमी आती है।


आवेदन फोकस - एचआरएसजी इकोनॉमाइज़र, यूटिलिटी बॉयलर अपशिष्ट गर्मी वसूली और पेट्रोकेमिकल उच्च-तापमान सेवा


ये एएसटीएम ए376 टीपी347एच + कार्बन स्टील एचएफडब्ल्यू फिन्ड ट्यूब इनके लिए निर्दिष्ट हैं:


  • हीट रिकवरी स्टीम जेनरेटर (एचआरएसजी) इकोनॉमाइज़र और इवेपोरेटर जो गैस-टर्बाइन एग्जॉस्ट हीट को पुनर्प्राप्त करते हैं
  • उच्च-तापमान फ्लू गैस पर काम करने वाले यूटिलिटी बॉयलर इकोनॉमाइज़र और एयर प्रीहीटर
  • पेट्रोकेमिकल और रिफाइनिंग प्लांट में अपशिष्ट-गर्मी वसूली इकाइयाँ
  • उच्च-तापमान प्रक्रिया हीटर और संवहन अनुभाग जहां गैस साइड पर बढ़ी हुई बाहरी गर्मी हस्तांतरण की आवश्यकता होती है


उत्पाद उच्च-तापमान फ्लू गैस धाराओं से पुनर्प्राप्त करने योग्य गर्मी को बढ़ाता है, समग्र संयंत्र थर्मल दक्षता में सुधार करता है, और चक्रीय सेवा के तहत विश्वसनीय फिन अटैचमेंट को बनाए रखते हुए ऑक्सीकरण या क्रीप से बेस-ट्यूब विफलता के जोखिम को कम करता है।


पैकेजिंग, लॉजिस्टिक्स और वाणिज्यिक शर्तें

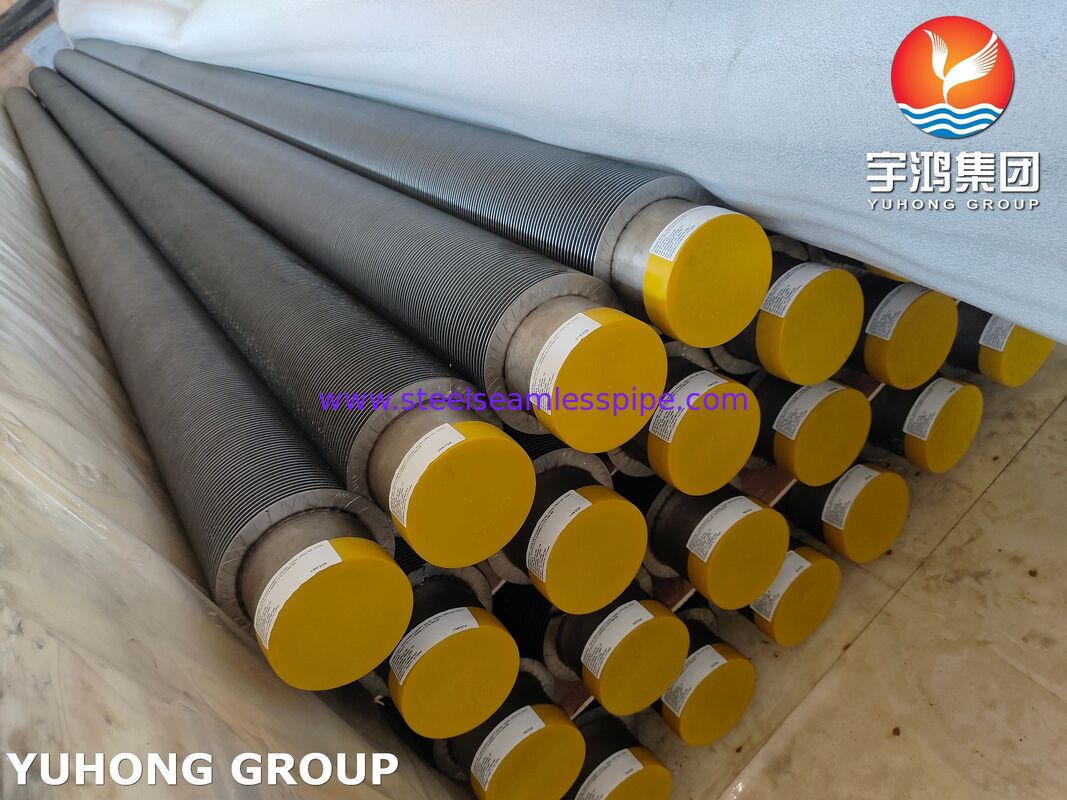

ट्यूबों को महासागर या ओवरलैंड परिवहन के दौरान फिन विरूपण को रोकने के लिए आंतरिक समर्थन और अंत सुरक्षा के साथ मजबूत प्लाईवुड केस या स्टील-फ्रेम लकड़ी के क्रेट में पैक किया जाता है। निर्यात पैकिंग जहां लागू हो, आईएसपीएम 15 आवश्यकताओं को पूरा करती है।


  • एमओक्यू: 200-500 किग्रा या समकक्ष लंबाई (प्रोटोटाइप या छोटे परीक्षण लॉट के लिए परक्राम्य)
  • मूल्य आधार: एफओबी चीनी मुख्य बंदरगाह (शंघाई, निंगबो, तियानजिन, आदि)
  • लीड टाइम: ऑर्डर की पुष्टि और जमा या एल/सी की प्राप्ति के 35-60 दिन बाद, मात्रा, व्यास और फिन कॉन्फ़िगरेशन के आधार पर
  • भुगतान:टी/टी या दृष्टि में अपरिवर्तनीय एल/सी


प्रमाण पत्र और गुणवत्ता नियंत्रण - एएसटीएम ए376 टीपी347एच सामग्री ट्रेसबिलिटी


प्रत्येक शिपमेंट के साथ आपूर्ति की जाती है:

  • एएसटीएम ए376 टीपी347एच बेस ट्यूब की रासायनिक संरचना, यांत्रिक गुणों और गर्मी उपचार को कवर करने वाला ईएन 10204 3.1 मिल टेस्ट सर्टिफिकेट
  • आयामी निरीक्षण रिपोर्ट और वेल्ड अखंडता रिकॉर्ड
  • जैसा निर्दिष्ट है, हाइड्रोस्टैटिक परीक्षण और/या गैर-विनाशकारी परीक्षा (एडी करंट, अल्ट्रासोनिक, या लिक्विड पेनिट्रेंट)
  • आईएसओ 9001 गुणवत्ता प्रबंधन प्रणाली प्रमाणन
  • वैकल्पिक तृतीय-पक्ष निरीक्षण (एसजीएस, बीवी, लॉयड्स, आदि)
