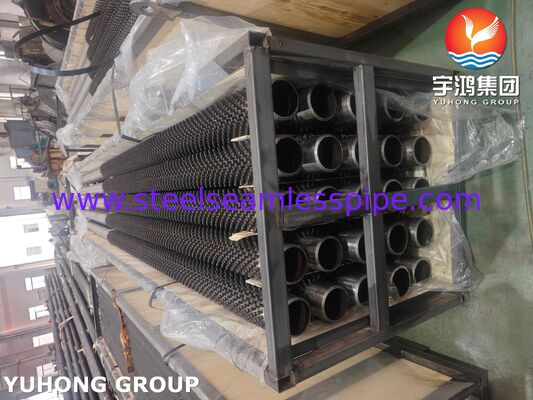

इकोनोमाइज़र के लिए स्टडेड ट्यूब्स – ASTM A335 P5 अलॉय स्टील
उत्पाद अवलोकन
इकोनोमाइज़र के लिए ASTM A335 P5 स्टडेड ट्यूब्स उच्च-तापमान बॉयलर सिस्टम, औद्योगिक अपशिष्ट-ऊष्मा रिकवरी उपकरण और अन्य मांग वाले थर्मल अनुप्रयोगों के लिए डिज़ाइन किए गए हीट-ट्रांसफर घटक हैं। 5Cr-0.5Mo क्रोमियम-मोलिब्डेनम अलॉय स्टील का उपयोग करके निर्मित, ये ट्यूब्स उचित रूप से डिज़ाइन किए गए ऑपरेटिंग वातावरण में उच्च-तापमान शक्ति, ऑक्सीकरण प्रतिरोध और विश्वसनीय प्रदर्शन को जोड़ते हैं।
स्टडेड ट्यूब्स में बेस ट्यूब की बाहरी सतह पर वेल्डेड सॉलिड मेटल स्टड होते हैं। स्टड प्रभावी हीट-ट्रांसफर सतह क्षेत्र को बढ़ाते हैं और ट्यूब की दीवार और आसपास की गैस धारा के बीच ऊष्मा विनिमय को बढ़ावा देते हैं। वे विशेष रूप से उन अनुप्रयोगों में उपयोगी होते हैं जहां गैस-साइड हीट ट्रांसफर सीमित होता है या जहां पारंपरिक फिन्ड ट्यूब्स राख, धूल या अन्य चुनौतीपूर्ण प्रक्रिया स्थितियों के कारण कम उपयुक्त हो सकते हैं।
ASTM A335 P5 एक क्रोमियम-मोलिब्डेनम अलॉय स्टील ग्रेड है जो आमतौर पर उच्च-तापमान दबाव सेवा से जुड़ा होता है। इसकी अलॉय संरचना सामान्य कार्बन स्टील की तुलना में उच्च-तापमान ऑक्सीकरण के लिए उपयोगी प्रतिरोध और बेहतर थर्मल-सेवा प्रदर्शन प्रदान करती है, जो वास्तविक ऑपरेटिंग स्थितियों और संक्षारण वातावरण के अधीन है।
हमारी स्टडेड ट्यूब्स को ग्राहक ड्राइंग और प्रोजेक्ट विनिर्देशों के अनुसार निर्मित किया जा सकता है, जिसमें औद्योगिक इकोनोमाइज़र और हीट-रिकवरी सिस्टम की आवश्यकताओं को पूरा करने के लिए अनुकूलित ट्यूब आयाम, स्टड ज्यामिति, वेल्डिंग प्रक्रियाएं और सतह फिनिश शामिल हैं।
मुख्य उत्पाद विशेषताएँ
-
उच्च-तापमान अलॉय स्टील: ASTM A335 P5 बेस ट्यूब्स उचित रूप से डिज़ाइन किए गए उच्च-तापमान अनुप्रयोगों के लिए उपयुक्त हैं।
-
उन्नत हीट-ट्रांसफर सतह: वेल्डेड स्टड गैस-साइड हीट एक्सचेंज के लिए उपलब्ध बाहरी सतह क्षेत्र को बढ़ाते हैं।
-
मजबूत स्टड अटैचमेंट: आवश्यक यांत्रिक अखंडता, सेवा की स्थिति और लागू वेल्डिंग प्रक्रियाओं के अनुसार स्टड वेल्डिंग का चयन किया जाता है।
-
एप्लिकेशन लचीलापन: स्टड व्यास, ऊंचाई, रिक्ति, व्यवस्था और ट्यूब की लंबाई को अनुकूलित किया जा सकता है।
-
औद्योगिक निर्माण: उत्पादन को निर्दिष्ट आयामी सहनशीलता, निरीक्षण आवश्यकताओं और परियोजना प्रलेखन के साथ समन्वित किया जा सकता है।
-
कस्टम इंजीनियरिंग: नई स्थापनाओं, प्रतिस्थापन उपकरणों और हीट-रिकवरी सिस्टम अपग्रेड के लिए उपयुक्त कॉन्फ़िगरेशन विकसित किए जा सकते हैं।
विशिष्ट अनुप्रयोग
1. बॉयलर इकोनोमाइज़र
स्टडेड ट्यूब्स को इकोनोमाइज़र डिज़ाइन में शामिल किया जा सकता है ताकि फ्लू गैस से सेंसिबल हीट को पुनर्प्राप्त किया जा सके और इसे बॉयलर फीडवाटर या किसी अन्य नामित कार्यशील द्रव में स्थानांतरित किया जा सके। अंतिम व्यवस्था बॉयलर डिज़ाइन, तापमान प्रोफ़ाइल और स्वीकार्य गैस-साइड दबाव ड्रॉप पर निर्भर करती है।
2. औद्योगिक अपशिष्ट-ऊष्मा रिकवरी
औद्योगिक भट्टियों, दहन प्रणालियों और प्रक्रिया-हीटिंग संयंत्रों में, स्टडेड ट्यूब्स निकास गैसों से थर्मल ऊर्जा को पुनर्प्राप्त करने में मदद कर सकते हैं जो अन्यथा डिस्चार्ज हो जाती।
3. बिजली उत्पादन और यूटिलिटी बॉयलर
उचित रूप से डिज़ाइन किए गए स्टडेड-ट्यूब असेंबली का उपयोग चयनित बॉयलर हीट-रिकवरी अनुभागों में किया जा सकता है जहां उच्च-तापमान अलॉय स्टील और यांत्रिक रूप से मजबूत बाहरी सतह की आवश्यकता होती है।
4. रिफाइनरी और पेट्रोकेमिकल सुविधाएं
रिफाइनरी और पेट्रोकेमिकल संयंत्रों में हीट-रिकवरी उपकरण अलॉय-स्टील स्टडेड ट्यूब्स का उपयोग कर सकते हैं जहां प्रक्रिया तापमान, दबाव और संक्षारण की स्थिति सामग्री चयन को उचित ठहराती है।
5. उच्च-तापमान प्रक्रिया उपकरण
अन्य संभावित अनुप्रयोगों में विशेष थर्मल ऑक्सीडाइज़र, फायर-हीटर हीट-रिकवरी अनुभाग और औद्योगिक गैस-कूलिंग सिस्टम शामिल हैं, जो विस्तृत इंजीनियरिंग मूल्यांकन के अधीन हैं।
उत्पाद विनिर्देश
निम्नलिखित ASTM A335 द्वारा निर्दिष्ट अनिवार्य आयामों के बजाय प्रतिनिधि निर्माण सीमाएं हैं। वास्तविक उपलब्धता, सहनशीलता और डिजाइन उपयुक्तता की पुष्टि परियोजना आवश्यकताओं के अनुसार की जानी चाहिए।
| वस्तु |
विशिष्ट विनिर्देश |
| उत्पाद का नाम |
इकोनोमाइज़र के लिए स्टडेड ट्यूब्स |
| बेस ट्यूब सामग्री |
ASTM A335 P5 / ASME SA335 P5 जहां निर्दिष्ट हो |
| सामग्री प्रकार |
5Cr-0.5Mo क्रोमियम-मोलिब्डेनम अलॉय स्टील |
| बेस ट्यूब निर्माण |
सीमलेस अलॉय-स्टील पाइप |
| बाहरी व्यास |
लगभग 25.4–168.3 मिमी |
| दीवार की मोटाई |
लगभग 3.2–20 मिमी |
| ट्यूब की लंबाई |
आमतौर पर 3,000–12,000 मिमी; समझौते द्वारा अन्य लंबाई |
| स्टड सामग्री |
ट्यूब सामग्री, सेवा तापमान और परियोजना आवश्यकताओं के अनुसार चयनित |
| स्टड व्यास |
लगभग 8–25 मिमी |
| स्टड ऊंचाई |
लगभग 10–40 मिमी |
| स्टड व्यवस्था |
इनलाइन, स्टैगर्ड, या ड्राइंग-विशिष्ट |
| स्टड रिक्ति |
थर्मल और यांत्रिक डिजाइन के अनुसार अनुकूलित |
| स्टड अटैचमेंट |
निर्दिष्ट डिजाइन के लिए उपयुक्त योग्य वेल्डिंग प्रक्रिया |
| सतह की स्थिति |
निर्मित, साफ या अन्यथा निर्दिष्ट के रूप में |
| प्रलेखन |
समझौते के अनुसार सामग्री परीक्षण प्रमाण पत्र और निरीक्षण रिकॉर्ड |
महत्वपूर्ण: ये आयाम सांकेतिक उत्पाद-निर्माण सीमाएं हैं, सार्वभौमिक ASTM आवश्यकताएं नहीं। उत्पादन से पहले स्टड सामग्री, वेल्ड डिजाइन, अटैचमेंट विधि और आयामी सहनशीलता पर सहमति होनी चाहिए।
ASTM A335 P5 रासायनिक संरचना
ASTM A335 P5 एक क्रोमियम-मोलिब्डेनम अलॉय स्टील है। निम्नलिखित तालिका ग्रेड P5 के लिए सामान्य रूप से निर्दिष्ट संरचना सीमाएं देती है, जो शासी मानक संस्करण और सामग्री प्रमाण पत्र के अनुसार पुष्टि के अधीन है।
| तत्व |
संरचना, % द्रव्यमान द्वारा |
| कार्बन (C) |
0.15 अधिकतम |
| मैंगनीज (Mn) |
0.30–0.60 |
| फास्फोरस (P) |
0.025 अधिकतम |
| सल्फर (S) |
0.025 अधिकतम |
| सिलिकॉन (Si) |
0.50 अधिकतम |
| क्रोमियम (Cr) |
4.00–6.00 |
| मोलिब्डेनम (Mo) |
0.45–0.65 |
क्रोमियम सामग्री उच्च तापमान पर ऑक्सीकरण प्रतिरोध में योगदान करती है, जबकि मोलिब्डेनम शक्ति और थर्मल सॉफ्टनिंग के प्रतिरोध का समर्थन करता है। इन गुणों का संतुलन P5 को उचित रूप से डिज़ाइन किए गए उच्च-तापमान दबाव पाइपिंग और हीट-ट्रांसफर उपकरण के लिए एक उम्मीदवार बनाता है।
रासायनिक संरचना को लागू ASTM A335 आवश्यकताओं और खरीद आदेश में निर्दिष्ट हीट विश्लेषण या उत्पाद विश्लेषण प्रावधानों का उपयोग करके सत्यापित किया जाना चाहिए।
ASTM A335 P5 के यांत्रिक गुण
निम्नलिखित आमतौर पर निर्दिष्ट न्यूनतम यांत्रिक आवश्यकताएं हैं ASTM A335 P5 के लिए। निर्माण के लिए जारी करने से पहले लागू ग्रेड पदनाम, मानक संस्करण, उत्पाद रूप और किसी भी अतिरिक्त परियोजना आवश्यकताओं की पुष्टि करें।
| गुण |
विशिष्ट आवश्यकता |
| तन्य शक्ति |
415 MPa न्यूनतम |
| उपज शक्ति |
205 MPa न्यूनतम |
| दीर्घीकरण |
लागू नमूना और मानक आवश्यकताओं के अनुसार |
| कठोरता |
शासी विनिर्देश और खरीद आदेश द्वारा आवश्यक के रूप में |
यांत्रिक गुण लागू सामग्री विनिर्देश के अनुसार बेस ट्यूब के परीक्षण के माध्यम से स्थापित किए जाते हैं। स्टड वेल्डिंग और कोई भी बाद का हीट ट्रीटमेंट स्थानीय सामग्री गुणों को प्रभावित कर सकता है; इसलिए, जब डिजाइन द्वारा आवश्यक हो तो वेल्ड योग्यता और अतिरिक्त परीक्षाओं को निर्दिष्ट किया जाना चाहिए।
निर्माण प्रक्रिया
1. बेस ट्यूब चयन
सीमलेस ASTM A335 P5 ट्यूब्स को आवश्यक बाहरी व्यास, दीवार की मोटाई, लंबाई और सामग्री की स्थिति के अनुसार खरीदा जाता है। निर्माण से पहले सामग्री पहचान और प्रमाणन की जांच की जाती है।
2. कटाई और अंत की तैयारी
ट्यूब्स को निर्दिष्ट लंबाई तक काटा जाता है, और सिरों को डाउनस्ट्रीम असेंबली और स्थापना आवश्यकताओं के अनुरूप तैयार किया जाता है।
3. स्टड तैयारी
स्टड्स को निर्दिष्ट व्यास, ऊंचाई, सामग्री और ज्यामिति के अनुसार निर्मित या चयनित किया जाता है। स्टड सामग्री संगतता का मूल्यांकन ऑपरेटिंग तापमान, ट्यूब रसायन विज्ञान और वेल्डिंग प्रक्रिया के विरुद्ध किया जाता है।
4. स्टड वेल्डिंग
स्टड्स को चयनित सामग्री और डिजाइन के लिए उपयुक्त अनुमोदित, योग्य वेल्डिंग प्रक्रिया का उपयोग करके संलग्न किया जाता है। बेस सामग्री पर हानिकारक प्रभावों को सीमित करते हुए आवश्यक अटैचमेंट गुणवत्ता प्राप्त करने के लिए वेल्डिंग मापदंडों को नियंत्रित किया जाता है।
5. हीट ट्रीटमेंट, जब आवश्यक हो
लागू निर्माण कोड, योग्य वेल्डिंग प्रक्रिया, सामग्री आवश्यकताओं या परियोजना विनिर्देश द्वारा आवश्यक होने पर पोस्ट-वेल्ड हीट ट्रीटमेंट किया जाता है। तापमान चक्र और रिकॉर्ड लागू होने पर प्रलेखित किए जाते हैं।
6. निरीक्षण और अंतिम सत्यापन
तैयार ट्यूब्स आयामी जांच और निर्दिष्ट दृश्य, वेल्ड-अखंडता, सामग्री-सत्यापन और गैर-विनाशकारी परीक्षाओं से गुजरती हैं। निरीक्षण और परीक्षण योजना के अनुसार परिणाम दर्ज किए जाते हैं।
निरीक्षण और परीक्षण विधियाँ
ASTM A335 P5 स्टडेड ट्यूब्स के लिए गुणवत्ता आश्वासन में सीमलेस बेस ट्यूब और वेल्डेड स्टड अटैचमेंट दोनों शामिल होने चाहिए। सटीक निरीक्षण दायरा खरीद आदेश, डिजाइन कोड, सेवा की स्थिति और सहमत स्वीकृति मानदंडों पर निर्भर करता है।
1. सामग्री प्रमाण पत्र समीक्षा
ग्रेड, हीट नंबर, रासायनिक संरचना, यांत्रिक परीक्षण परिणाम, हीट ट्रीटमेंट स्थिति और पता लगाने की क्षमता के लिए सामग्री परीक्षण प्रमाण पत्रों की समीक्षा करें।
2. रासायनिक विश्लेषण
प्रमाणित मिल परीक्षण परिणामों और, जहां आवश्यक हो, स्वतंत्र उत्पाद विश्लेषण या उपयुक्त विश्लेषणात्मक परीक्षण का उपयोग करके रासायनिक संरचना को सत्यापित करें।
3. तन्य परीक्षण
लागू बेस-ट्यूब विनिर्देश और संदर्भित परीक्षण विधियों के अनुसार तन्य शक्ति, उपज शक्ति और दीर्घीकरण की जांच करें।
4. कठोरता परीक्षण
सामग्री विनिर्देश, वेल्डिंग प्रक्रिया, हीट-ट्रीटमेंट आवश्यकताओं या परियोजना निरीक्षण योजना द्वारा आवश्यक होने पर कठोरता परीक्षण करें।
5. आयामी निरीक्षण

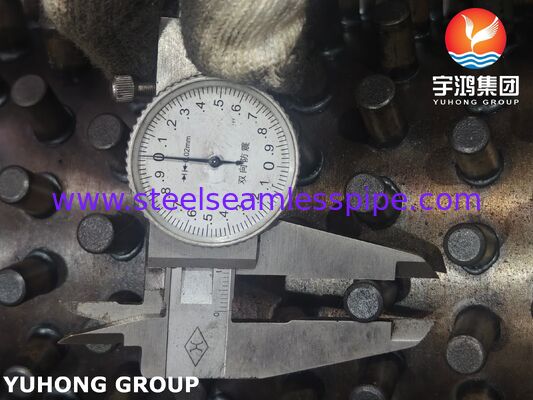

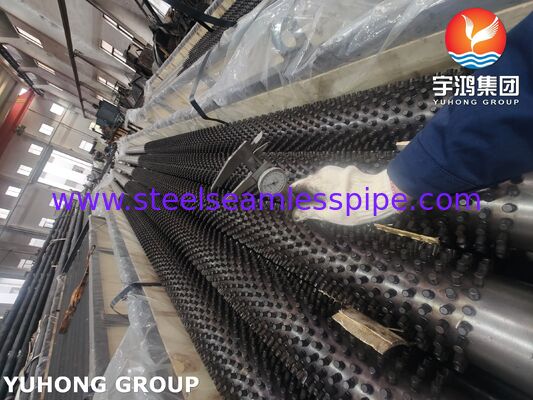

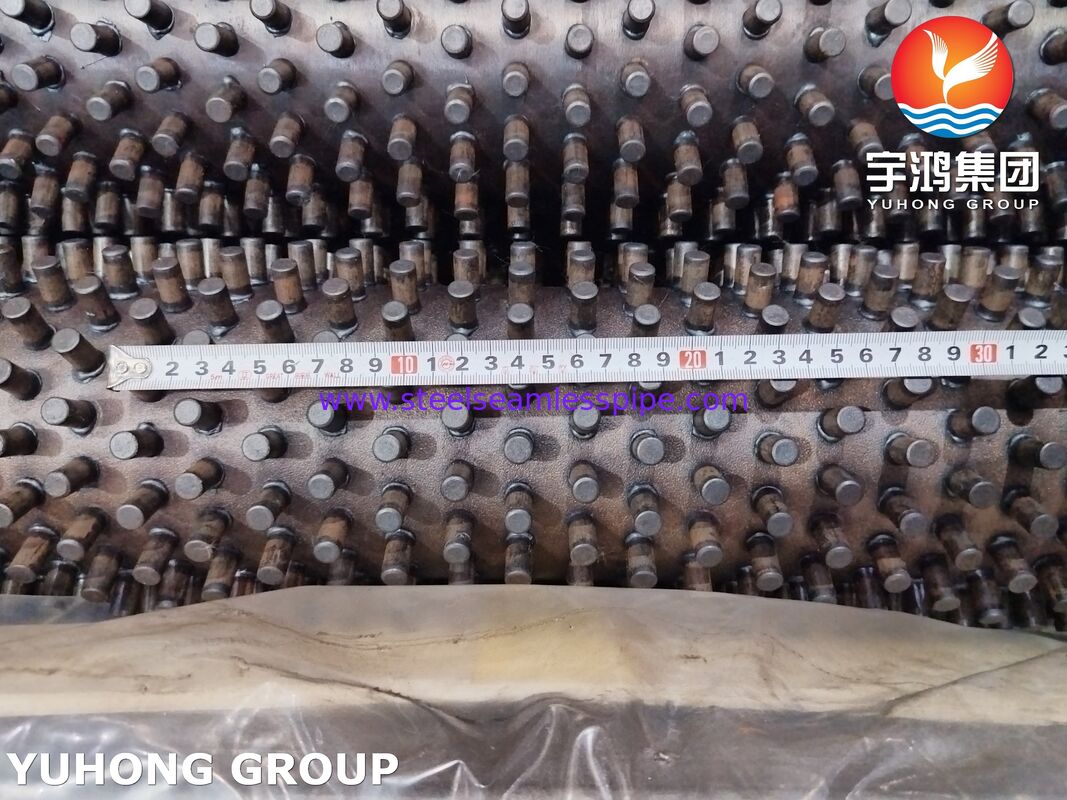

अनुमोदित ड्राइंग के विरुद्ध ट्यूब बाहरी व्यास, दीवार की मोटाई, लंबाई, सीधापन, स्टड व्यास, स्टड ऊंचाई, स्टड रिक्ति और समग्र कॉन्फ़िगरेशन को मापें।
6. दृश्य निरीक्षण
दृश्य दोषों, अपूर्ण अटैचमेंट, अत्यधिक स्पैटर या अस्वीकार्य सतह स्थितियों के लिए ट्यूब सतह, स्टड प्लेसमेंट, वेल्ड उपस्थिति और सुलभ वेल्ड क्षेत्रों का निरीक्षण करें।
7. स्टड वेल्ड अखंडता परीक्षण
जहां उपयुक्त हो, प्रतिनिधि बेंड, हैमर, या अन्य योग्य अटैचमेंट परीक्षणों जैसी सहमत परीक्षा विधि का उपयोग करें। विधि, नमूना आवृत्ति और स्वीकृति मानदंड को अनुमोदित प्रक्रिया या परियोजना विनिर्देश द्वारा परिभाषित किया जाना चाहिए।
8. गैर-विनाशकारी परीक्षा
ज्यामिति और अपेक्षित दोष प्रकार के लिए तकनीकी रूप से उपयुक्त होने पर लिक्विड पेनिट्रेंट, मैग्नेटिक पार्टिकल, अल्ट्रासोनिक, या रेडियोग्राफिक परीक्षा निर्दिष्ट की जा सकती है। हर विधि हर स्टड-वेल्ड कॉन्फ़िगरेशन के लिए उपयुक्त नहीं है, और आवश्यक परीक्षा विस्तार को पहले से सहमत किया जाना चाहिए।
9. हाइड्रोस्टैटिक या वैकल्पिक लीक परीक्षण
बेस पाइप का परीक्षण शासी ASTM A335 आवश्यकताओं या स्पष्ट रूप से अनुमत विकल्प के अनुसार किया जाता है। एक पूर्ण स्टडेड असेंबली के अतिरिक्त परीक्षण को लागू डिजाइन और खरीद विनिर्देश का पालन करना चाहिए।
10. हीट-ट्रीटमेंट सत्यापन
जहां पोस्ट-वेल्ड हीट ट्रीटमेंट आवश्यक है, रिकॉर्ड किए गए तापमान चक्र, होल्डिंग समय और लागू प्रक्रिया प्रलेखन को सत्यापित करें।
11. अंतिम प्रलेखन
सहमत निरीक्षण और परीक्षण रिकॉर्ड, सामग्री प्रमाण पत्र, पता लगाने की क्षमता दस्तावेज और आयामी रिपोर्ट की आपूर्ति करें। अनुबंध द्वारा आवश्यक होने पर वेल्डिंग प्रक्रिया और वेल्डर योग्यता रिकॉर्ड शामिल किए जा सकते हैं।
इकोनोमाइज़र के लिए स्टडेड ट्यूब्स के लाभ
-
अन्यथा समान सादे ट्यूब की तुलना में बेहतर बाहरी हीट-ट्रांसफर क्षेत्र।
-
संभावित रूप से बेहतर ऊष्मा पुनर्प्राप्ति जहां गैस-साइड संवहन नियंत्रित प्रतिरोध है।
-
परियोजना-विशिष्ट थर्मल और यांत्रिक आवश्यकताओं को पूरा करने के लिए लचीला स्टड ज्यामिति।
-
उच्च तापमान सेवा के लिए अलॉय-स्टील बेस सामग्री विकल्प।
-
जब लेआउट, स्टड रिक्ति और सफाई प्रावधान ठीक से इंजीनियर किए गए हों, तो चयनित धूल भरे या राख वाले गैस धाराओं के अनुकूलन क्षमता।
-
प्रतिस्थापन और नए निर्माण उपकरणों के लिए ग्राहक ड्राइंग के अनुसार निर्माण।
वास्तविक हीट-ट्रांसफर प्रदर्शन गैस गुणों, प्रवाह वेग, ट्यूब पिच, स्टड ज्यामिति, फाउलिंग, तापमान अंतर और समग्र हीट-एक्सचेंजर डिजाइन पर निर्भर करता है। स्टडेड ट्यूब्स हर सेवा में स्वचालित रूप से बेहतर प्रदर्शन प्रदान नहीं करते हैं।
हमारे ASTM A335 P5 स्टडेड ट्यूब्स क्यों चुनें?
हम औद्योगिक हीट-ट्रांसफर अनुप्रयोगों के लिए विनिर्देश-संचालित निर्माण पर ध्यान केंद्रित करते हैं। प्रत्येक ऑर्डर को बेस ट्यूब ग्रेड, ट्यूब आयाम, स्टड व्यवस्था, अटैचमेंट प्रक्रिया, निरीक्षण दायरा, पता लगाने की क्षमता आवश्यकताओं और डिलीवरी प्रलेखन के आसपास परिभाषित किया जा सकता है।
हमारी उत्पादन योजना पर जोर देती है:
-
सामग्री ग्रेड और हीट-नंबर पता लगाने की क्षमता।
-
अनुमोदित ड्राइंग के विरुद्ध आयामी नियंत्रण।
-
परिभाषित वेल्डिंग और निरीक्षण प्रक्रियाएं।
-
सहमत गुणवत्ता योजना के अनुरूप निरीक्षण रिकॉर्ड।
-
इकोनोमाइज़र, बॉयलर और औद्योगिक अपशिष्ट-ऊष्मा रिकवरी सिस्टम के लिए अनुकूलन।
