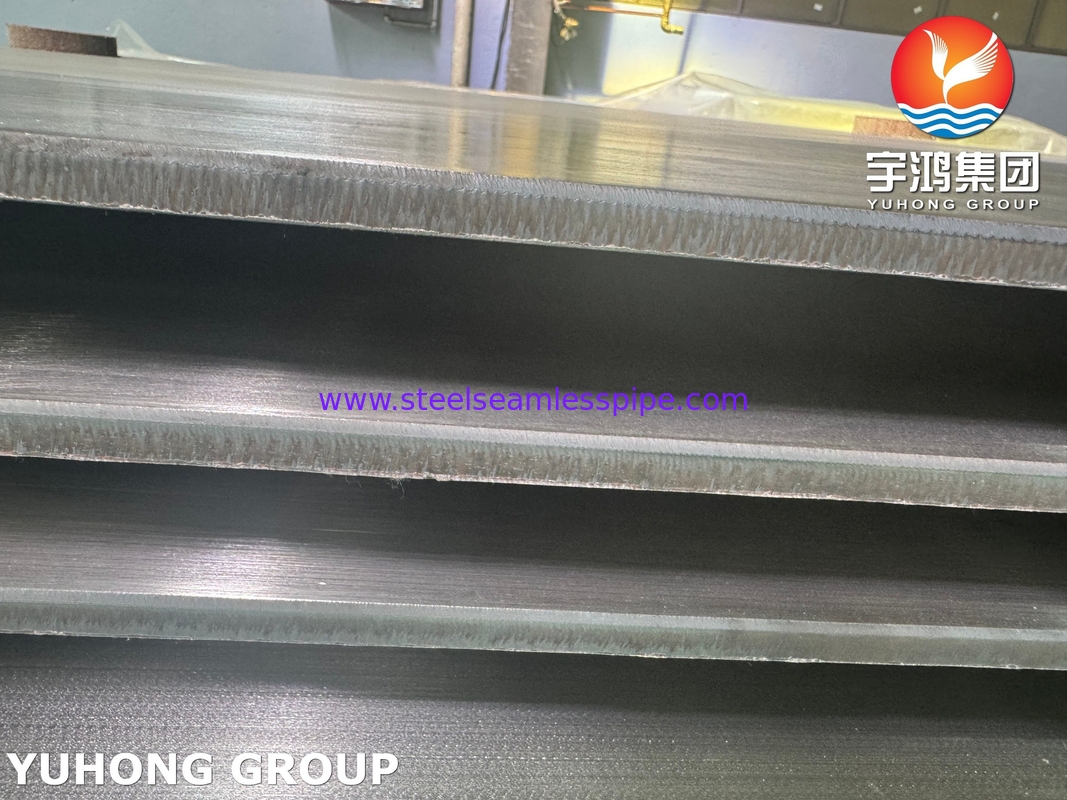

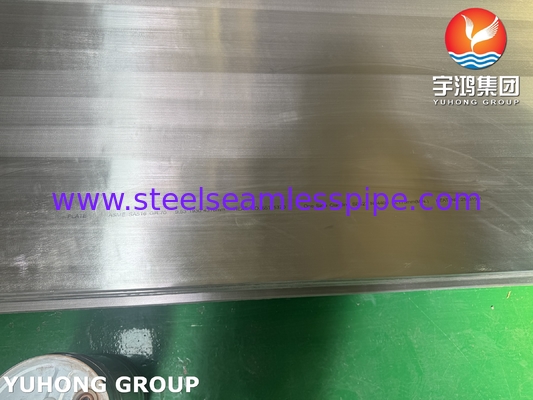

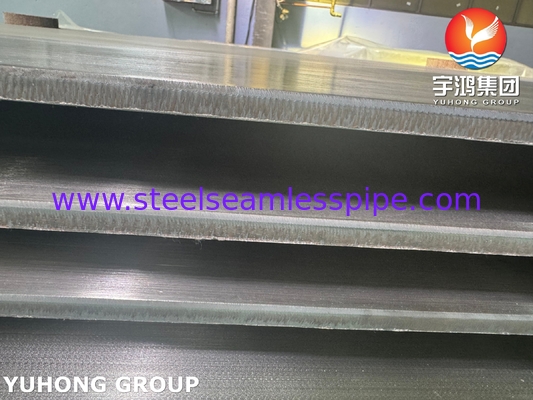

कार्बन स्टील क्लैडिंग प्लेट A516 GR.70 जिसमें N04400 एक तरफ क्लैडिंग है
विस्फोटक कंपोजिट स्टील प्लेट (विस्फोट-वेल्डेड क्लैड प्लेट)
विस्फोटक कंपोजिट स्टील प्लेट, जिसे विस्फोट-वेल्डेड क्लैड प्लेट के रूप में भी जाना जाता है, एक उच्च-प्रदर्शन सामग्री है जो नियंत्रित विस्फोट का उपयोग करके दो या अधिक असमान धातुओं को बंधन करके बनाई जाती है। यह प्रक्रिया आधार धातुओं के गुणों को महत्वपूर्ण रूप से बदले बिना एक धातु बंधन बनाती है।
1. विस्फोटक क्लैडिंग कैसे काम करता है
प्रक्रिया में शामिल हैं:
- बेस प्लेट (बैकिंग मेटल): आमतौर पर कार्बन स्टील (जैसे, A516 Gr.70) या कम-मिश्र धातु स्टील।
- क्लैड लेयर (जंग-प्रतिरोधी धातु): जैसे मोनेल 400 (N04400), स्टेनलेस स्टील, टाइटेनियम, या निकल मिश्र धातु।
- विस्फोटक सामग्री: एक उच्च-ऊर्जा विस्फोटक (जैसे, RDX या अमोनियम नाइट्रेट) क्लैड लेयर के ऊपर रखा जाता है।
- विस्फोट: जब प्रज्वलित किया जाता है, तो विस्फोट अत्यधिक दबाव (10 GPa तक) और उच्च वेग (सैकड़ों से हजारों m/s तक) बनाता है, जिससे दो धातुएं एक कोण पर टकराती हैं, जिससे एक धातु बंधन बनता है।
2. विस्फोटक क्लैड प्लेट के लाभ
मजबूत बंधन: रोल-बॉन्डेड या वेल्ड-ओवरले क्लैडिंग की तुलना में उच्च कतरनी शक्ति।
व्यापक सामग्री संयोजन: उन धातुओं के साथ संगत जो अन्यथा वेल्ड करना मुश्किल हैं (जैसे, स्टील + टाइटेनियम, स्टील + तांबा)।
कोई इंटरमेटैलिक भंगुरता नहीं: फ्यूजन वेल्डिंग के विपरीत, विस्फोट वेल्डिंग हानिकारक चरणों से बचती है।

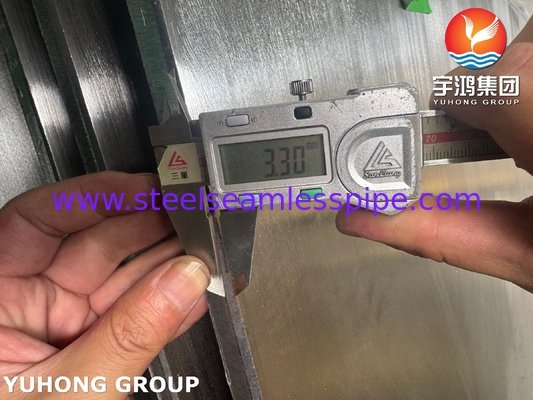

मोटाई लचीलापन: क्लैड लेयर 1 मिमी से 30 मिमी तक हो सकता है।
लागत प्रभावी: महंगे मिश्र धातुओं को केवल वहीं उपयोग करके बचाता है जहाँ उनकी आवश्यकता होती है।
3. विस्फोटक कंपोजिट प्लेट के अनुप्रयोग
- तेल और गैस: दबाव वाले बर्तन, पाइपलाइन, अपतटीय प्लेटफॉर्म।
- रासायनिक प्रसंस्करण: रिएक्टर, हीट एक्सचेंजर, एसिड स्टोरेज टैंक।
- बिजली संयंत्र: FGD सिस्टम, कंडेनसर ट्यूब।
- समुद्री और विलवणीकरण: समुद्री जल हैंडलिंग उपकरण।
- एयरोस्पेस और रक्षा: हल्के कवच, रॉकेट घटक।
| विधि |
विस्फोटक वेल्डिंग |
वेल्ड ओवरले |
| बंधन शक्ति |
बहुत अधिक |
मध्यम-उच्च |
| सामग्री विकल्प |
बहुत व्यापक |
सीमित |
| गर्मी इनपुट |
कोई नहीं (शीत प्रक्रिया) |
बहुत अधिक |
| लागत |
मध्यम-उच्च |
उच्च (श्रम) |
| मोटाई नियंत्रण |
उत्कृष्ट |
खराब (असमान) |
5. सामान्य विस्फोटक क्लैड संयोजन
- कार्बन स्टील + स्टेनलेस स्टील (304/316)
- A516 Gr.70 + मोनेल 400 (N04400)
- स्टील + टाइटेनियम (Gr.2/Gr.5)
- स्टील + तांबा/निकल मिश्र धातु
6. मानक और परीक्षण
- ASTM B898 (विस्फोट-वेल्डेड क्लैड प्लेट)
- ASME SA264 (स्टेनलेस-क्लैड स्टील प्लेट)
- ISO 23206 (विस्फोटक वेल्डिंग)
- गैर-विनाशकारी परीक्षण (NDT): अल्ट्रासोनिक परीक्षण (UT), रेडियोग्राफी (RT)।
