कार्बन स्टील सीमलेस पाइप API 5L X65 क्लैडिंग इनकोनेल 625 वेल्ड ओवरले
API 5L X65 बेस मटेरियल और इनकोनेल 625 वेल्ड ओवरले क्लैडिंग वाला एक कार्बन स्टील सीमलेस पाइप एक उच्च-प्रदर्शन वाला इंजीनियर पाइप है जिसे चरम वातावरण के लिए डिज़ाइन किया गया है, जो कार्बन स्टील की ताकत को निकल-क्रोमियम मिश्र धातु के संक्षारण/अपरदन प्रतिरोध के साथ जोड़ता है।
मुख्य विनिर्देश और विशेषताएं
1. बेस मटेरियल: API 5L X65 सीमलेस पाइप
- ग्रेड: API 5L X65 (PSL1 या PSL2)
- उपज शक्ति: 65,000 psi (448 MPa) न्यूनतम
- निर्माण: हॉट-रोल्ड या कोल्ड-ड्रॉन सीमलेस प्रक्रिया (कोई वेल्ड नहीं, बेहतर दबाव अखंडता)।
- अनुप्रयोग: तेल और गैस पाइपलाइन, डाउनहोल ट्यूबिंग, उच्च दबाव हाइड्रोलिक सिस्टम।
2. क्लैडिंग: इनकोनेल 625 वेल्ड ओवरले
- मिश्र धातु संरचना (UNS N06625):
- Ni (58% न्यूनतम), Cr (20–23%), Mo (8–10%), Nb+Ta (3.15–4.15%)
- **1800°F (982°C) तक** पिटिंग, क्लोराइड स्ट्रेस जंग क्रैकिंग (SCC), और ऑक्सीकरण के लिए प्रतिरोधी।
क्लैडिंग विधियाँ:
- लेजर क्लैडिंग (सटीकता, कम पतलापन)
- सबमर्ज्ड आर्क वेल्डिंग (SAW) या GTAW (TIG) ओवरले
- थर्मल स्प्रे (पाइप के लिए कम सामान्य)
- मोटाई: आमतौर पर 3–5 मिमी (संक्षारण/अपरदन आवश्यकताओं के आधार पर अनुकूलन योग्य)।
API 5L X65 पर इनकोनेल 625 का उपयोग क्यों करें?
संक्षारण प्रतिरोध: H₂S, CO₂, समुद्री जल और अम्लीय तरल पदार्थों से बचाता है।
अपरदन प्रतिरोध: रेत से भरे तरल पदार्थों (जैसे, फ्रैकिंग, घोल परिवहन) के लिए आदर्श।
उच्च तापमान प्रदर्शन: रिफाइनरी/पेट्रोकेमिकल हीट एक्सचेंजर्स में ताकत बनाए रखता है।
लागत प्रभावी: ठोस इनकोनेल 625 पाइप की तुलना में सस्ता है लेकिन समान सुरक्षा प्रदान करता है।
विनिर्माण प्रक्रिया
1. पाइप उत्पादन: सीमलेस API 5L X65 पाइप मैंड्रेल पियर्सिंग/एक्सट्रूज़न के माध्यम से निर्मित किया जाता है।
2. सतह की तैयारी: आंतरिक/बाहरी सतह ग्रिट ब्लास्टिंग/सफाई।

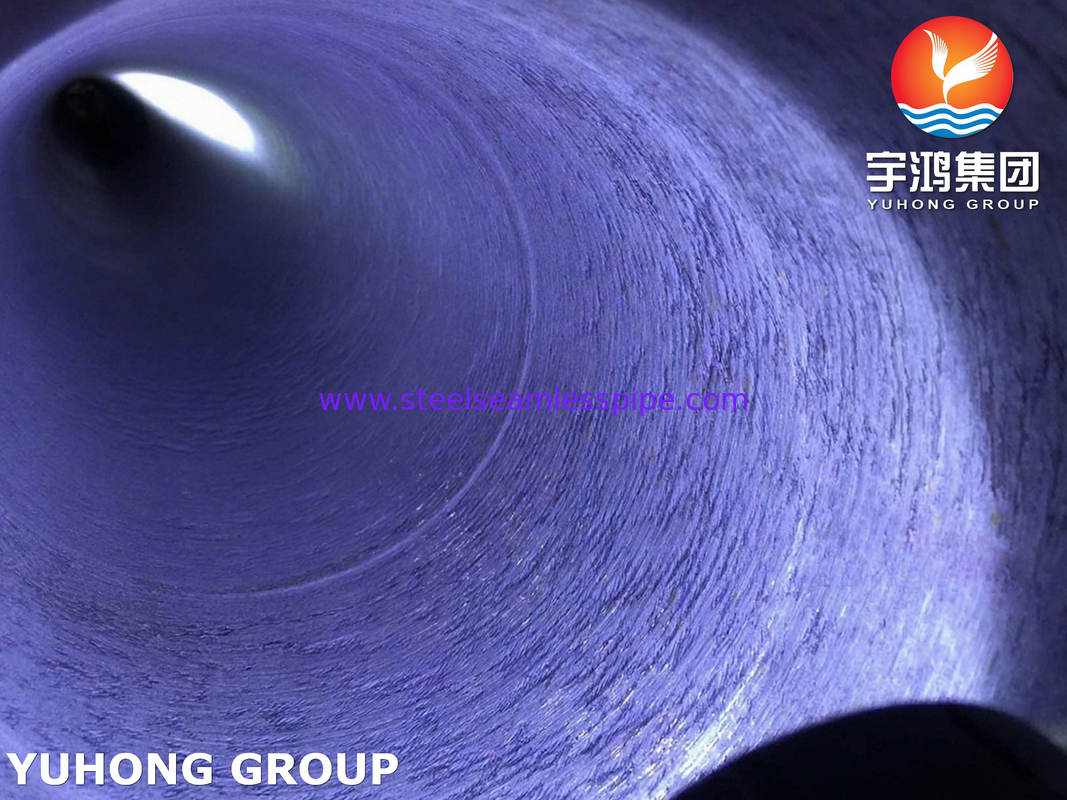

3. क्लैडिंग:*इनकोनेल 625 को धातु विज्ञान बंधन सुनिश्चित करने के लिए परत-दर-परत (बटरिंग पास) वेल्ड किया जाता है।
4. पोस्ट-वेल्ड हीट ट्रीटमेंट (PWHT): वैकल्पिक तनाव राहत (यदि बेस मेटल कोल्ड-वर्क है तो बचें)।
5. निरीक्षण:

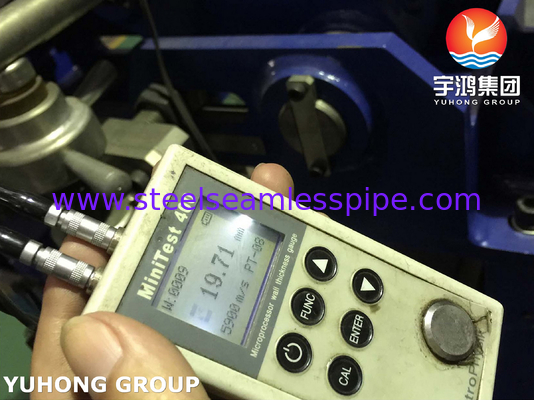

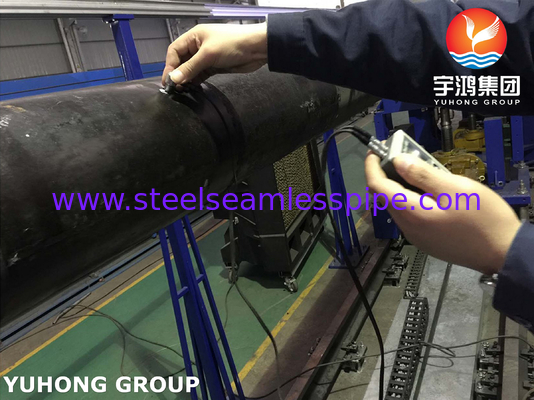

- वेल्ड अखंडता के लिए UT/RT।
- कठोरता परीक्षण (HAZ क्रैकिंग से बचें)।
- सतह दोषों के लिए डाई पेनिट्रेंट (PT)।
अनुप्रयोग
- तेल और गैस
- सबसी पाइपलाइन (खट्टे सेवा के लिए आंतरिक रूप से क्लैड)।
- क्रिसमस ट्री, चोक वाल्व, राइजर।
- रासायनिक प्रसंस्करण: एसिड परिवहन, रिएक्टर लाइनर।
- बिजली संयंत्र: बॉयलर ट्यूब, फ्लू गैस डिसल्फराइजेशन (FGD) सिस्टम।
- खनन: अपघर्षक/अम्लीय मीडिया के साथ घोल पाइपलाइन।
चुनौतियाँ और समाधान
- गैल्वेनिक संक्षारण जोखिम:*क्लैड पाइप को असमान धातुओं (जैसे, CS फ्लैंज) से इन्सुलेट करें।
- वेल्ड दोष: क्लैड आसंजन सुनिश्चित करने के लिए सख्त NDT (रेडियोग्राफिक परीक्षण)।
- थर्मल विस्तार: इनकोनेल 625 (~13.3 µm/m°C) बनाम CS (~11.7 µm/m°C)—विभेदक विस्तार के लिए डिज़ाइन करें।
