| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | YUHONG |
| प्रमाणन: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008 |
| मॉडल संख्या: | एएसटीएम ए694 एफ52 कार्बन स्टील डब्ल्यूएन फ्लैंज इनकॉनेल 625 क्लैडिंग के साथ |
| न्यूनतम आदेश मात्रा: | 1pc |
|---|---|
| पैकेजिंग विवरण: | प्लाईवुड का मामला / फूस |
| प्रसव के समय: | सात दिन |
| भुगतान शर्तें: | एल/सी,टी/टी |
| उत्पाद का नाम: | निकला हुआ किनारा | आयाम: | एएनएसआई निकला हुआ किनारा, एएसएमई निकला हुआ किनारा, बीएस निकला हुआ किनारा, दीन निकला हुआ किनारा, एन न |
|---|---|---|---|
| मानक: | ASTM A694 / ASME SA694 | आधार सामग्री: | एफ60/ एफ65/ एफ70/ एफ52 |
| फ्लैंज प्रकार: | WN, SO, LWN, BL फ्लैंज | निकला हुआ किनारा सतह: | एफएफ, आरएफ, आरटीजे |
| कक्षा: | 150 #, 300 #, 600 #, 900 #, आदि। | आवरण सामग्री: | निकेल मिश्र धातु, स्टेनलेस स्टील, तांबा |
| पैकिंग: | प्लाईवुड का मामला / फूस | ||
| प्रमुखता देना: | इनकोनेल 625 क्लैडिंग फ्लैंज,एएसटीएम A694 F52 कार्बन स्टील फ्लैंज,वेल्ड गर्दन निकला हुआ किनारा |
||

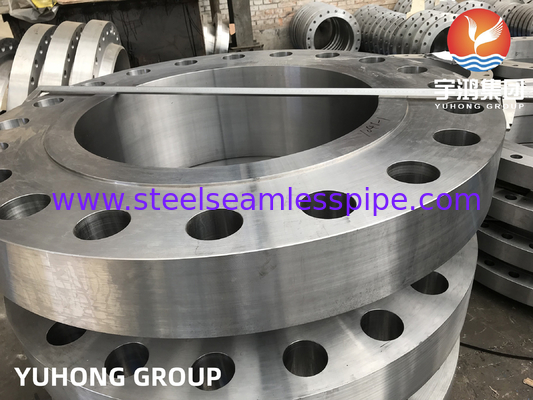

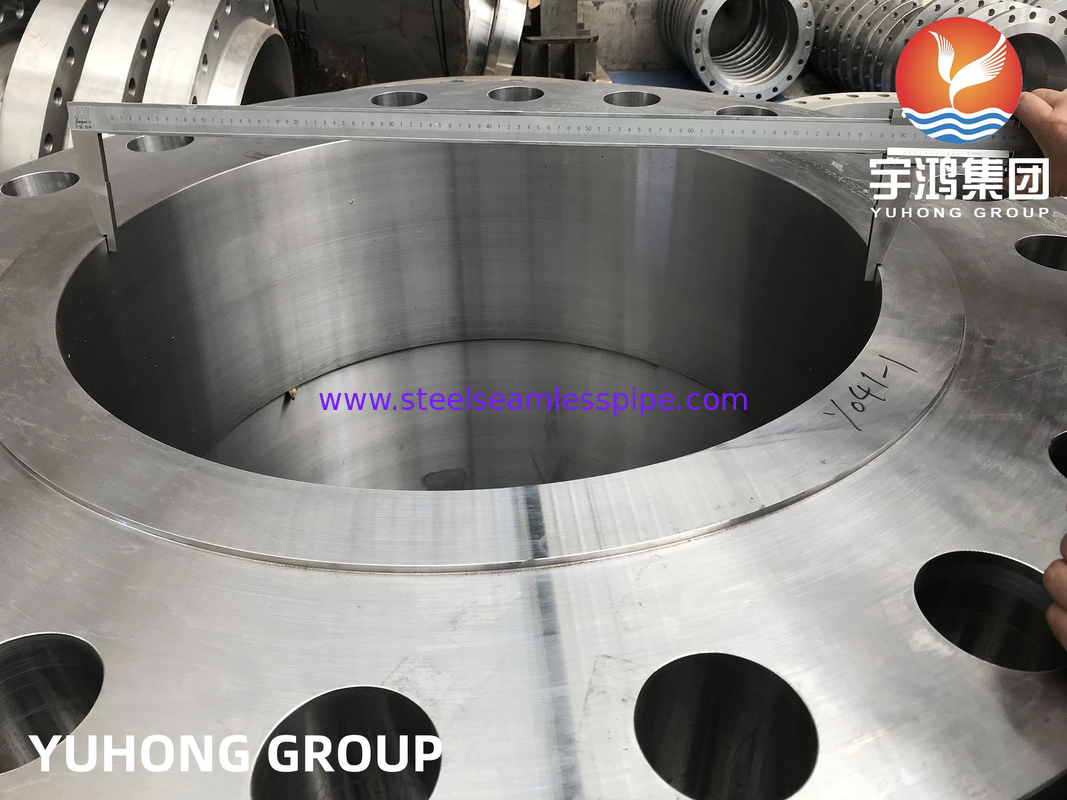

B16.5 ASTM A694 / ASME SA694 F52 इनकोनेल 625 क्लैडिंग फ्लैंग्स के साथ
एक क्लैडेड फ्लैंज को वेल्ड ओवरले क्लैडिंग से गुजरना पड़ता है, एक प्रक्रिया जो पाइपलाइनों और संबंधित घटकों (जैसे, पाइप, फिटिंग, प्लेट, ट्यूबशीट) पर समान रूप से लागू होती है। यह तकनीक एक बंधे हुए,संक्षारक या क्षरणकारी वातावरण के संपर्क में आने वाली सतहों पर संक्षारण प्रतिरोधी परत, मांग वाले औद्योगिक अनुप्रयोगों में सेवा जीवन का विस्तार करना
एएसटीएम ए६९४ ग्रेड एफ५२ कार्बन स्टील फ्लैंज रासायनिक संरचना
| कार्बन [C] | मैंगनीज [Mn] | फास्फोरस [पी] | सल्फर [S] | सिलिकॉन [Si] |
| ≤0.30 | ≤1.60 | ≤0.025 | ≤0.025 | 0.15-0.35 |
एएसटीएम ए६९४ ग्रेड एफ५२ कार्बन स्टील फ्लैंज के यांत्रिक गुण
| तत्व | तन्य शक्ति | उपज शक्ति (0.2% ऑफसेट) | लम्बाई |
| A694 F52 | 415 | 315 | २०% |
एएसटीएम ए६९४ ग्रेड एफ५२ कार्बन स्टील फ्लैंज भौतिक गुण
| विनिर्देश | प्रतिफल शक्ति न्यूनतम. | तन्य शक्ति न्यूनतम | लम्बाई न्यूनतम | ||
| एमपीए | क्सि | एमपीए | क्सि | % | |
| A694 ग्रेड F52 | 360 | 52 | 455 | 66 | 20 |
सटीक उद्धरण सुनिश्चित करने और महंगे संशोधनों से बचने के लिए, ग्राहक को कवरिंग फ्लैंज की निम्नलिखित जांच जानकारी प्रदान करनी चाहिएः
1. आधार सामग्री और विनिर्देश
बेस मेटल ग्रेडः उदाहरण के लिए, SA105 (कार्बन स्टील), SA182 F316L (स्टेनलेस)
मानकः ASME, ASTM, EN, आदि (जैसे, ASME B16.5, ASME SA182)
2आवरण सामग्री और मोटाई
मिश्र धातुः उदाहरण के लिए, इनकोनेल 625, मोनेल 400, 316L स्टेनलेस
आवरण मोटाईः नाममात्र/न्यूनतम (जैसे, मशीनिंग के बाद 3,0 मिमी नाममात्र)
बंधन विधि: विस्फोटक बंधन, रोल बंधन, या वेल्ड ओवरले
3. फ्लैंज डिजाइन और आयाम
फ्लैंज प्रकारः वेल्ड गर्दन, स्लिप-ऑन, अंधा, आदि
आकार और दबाव वर्गः उदाहरण के लिए, एनपीएस 12", वर्ग 300
चेहरे का प्रकारः आरएफ (उच्च चेहरा), एफएफ (फ्लैट चेहरा), आरटीजे (रिंग-टाइप जोड़)
4. कवरिंग कवर जोन
आवश्यक क्षेत्रः पूर्ण मुख (बोल्टिंग सर्कल सहित), छेद, नाब, पीछे का भाग
5मशीनिंग और फिनिशिंग
सतह परिष्करणः Ra मान (उदाहरण के लिए, 3,2 μm गस्केट सीटों के लिए)
अंतिम आयाम: कोटिंग के बाद मशीनिंग अनुदान (कोटिंग की परत कोटिंग के दौरान सिकुड़ जाती है)
आवेदन
तेल और गैस उद्योग
रासायनिक उद्योग
विद्युत उत्पादन
खनन और अयस्क प्रसंस्करण
जल उपचार
पल्स और पेपर उद्योग
एयरोस्पेस और रक्षा
खाद्य एवं पेय उद्योग
