| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | YUHONG |
| प्रमाणन: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008 |
| मॉडल संख्या: | API 5L X65 कार्बन स्टील सीमलेस पाइप इनकनेल 625 के साथ क्लैडेड |
| न्यूनतम आदेश मात्रा: | 1pc |
|---|---|

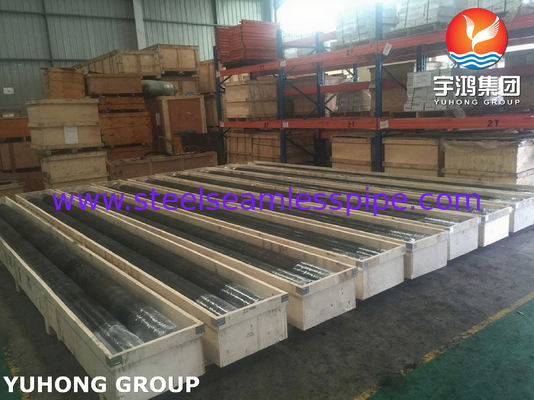

| पैकेजिंग विवरण: | प्लाइवुड केस, प्लास्टिक बैग में बंडल |
| भुगतान शर्तें: | एल/सी,टी/टी |
| उत्पाद का नाम: | चटनी पाइप | आधार सामग्री: | API 5L X65 PSL1 और PSL2 |
|---|---|---|---|
| आवरण सामग्री: | इनकेल 625, UNS N06625 | आयुध डिपो: | 1 "से 48" |
| पाइप अंत: | सादा अंत, बेवेल्ड अंत | डब्ल्यूटी: | SCH 20, SCH 40, SCH STD, SCH 80 SCH XS, SCH 160, SCH XXS |
| प्रौद्योगिकी: | आवरण | ||
| प्रमुखता देना: | क्लैडिंग कार्बन स्टील सीमलेस पाइप,एपीआई 5एल एक्स65 पाइप,क्लैडेड इनकोनेल 625 पाइप |
||
API 5L X65क्लैडिंग पाइपइन्कोनेल 625 के साथ क्लैड कार्बन स्टील सीमलेस पाइप

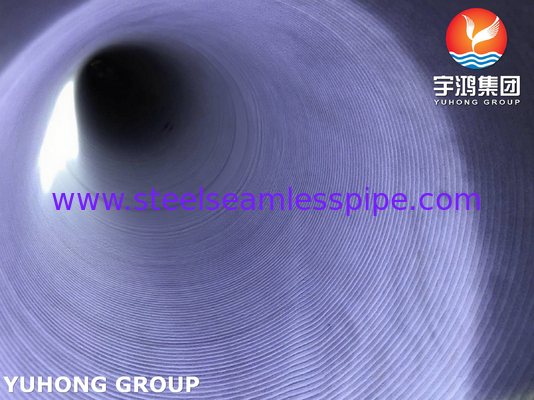

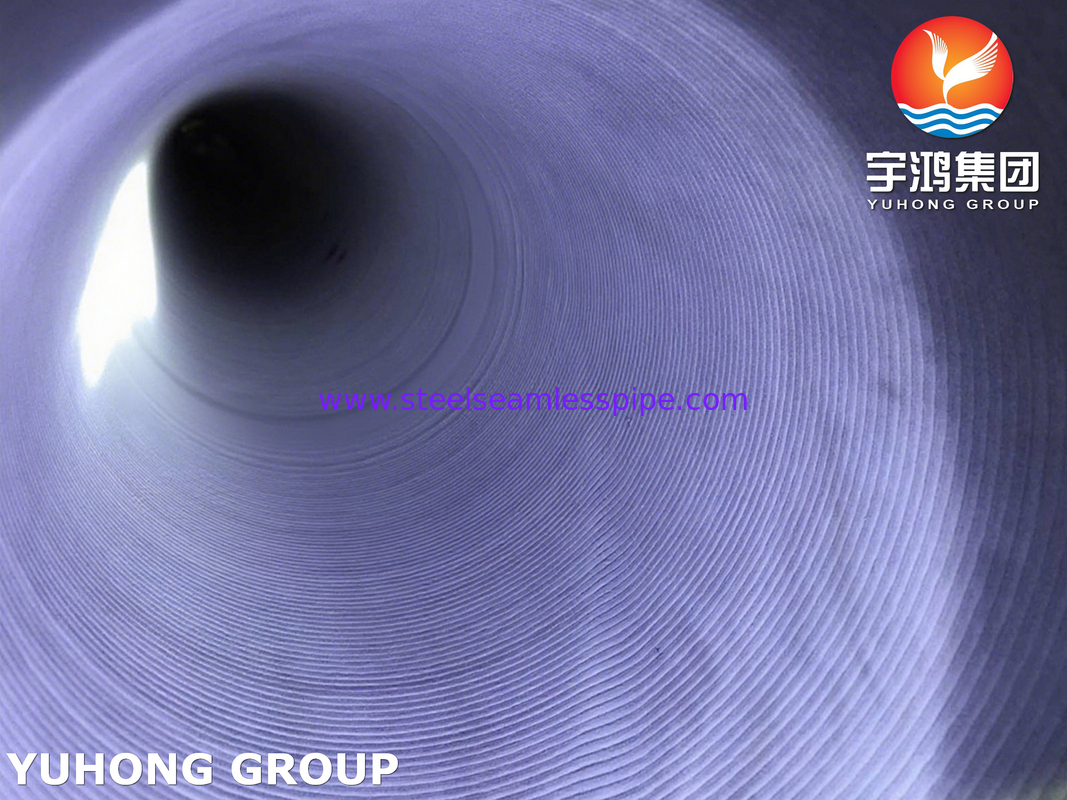

API 5L X65 कार्बन स्टील सीमलेस पाइप, आंतरिक रूप से इन्कोनेल 625 की धातु विज्ञान से बंधे परत के साथ क्लैड किया गया है, स्टील सब्सट्रेट की उच्च शक्ति और लागत-प्रभावशीलता को निकल मिश्र धातु लाइनर के असाधारण संक्षारण, क्षरण और तापमान प्रतिरोध के साथ जोड़ता है। यह द्वि-कार्यात्मक डिज़ाइन मांग वाले वातावरण (जैसे, खट्टा सेवा, सबसी फ्लोलाइन, एसिड इंजेक्शन, उच्च-क्लोराइड प्रक्रिया पाइपिंग) में टिकाऊ, किफायती प्रदर्शन प्रदान करता है जहां ठोस मिश्र धातु निर्माण लागत-निषेधात्मक है और नंगे कार्बन स्टील विफल हो जाएगा।
API 5L X65 कार्बन स्टील सीमलेस पाइप इन्कोनेल 625 के साथ क्लैड
| आधार सामग्री |
API 5L X65 कार्बन स्टील -- |
| क्लैडिंग सामग्री |
इन्कोनेल 625 -- |
API 5L लाइन पाइप रासायनिक संरचना और यांत्रिक गुण
| मानक | ग्रेड | रासायनिक संरचना (%) | तन्य शक्ति (न्यूनतम) | ||||
| C | Mn | P | S | Mpa | Mpa | ||
| अधिकतम | अधिकतम | अधिकतम | अधिकतम | ||||
| API 5L PSL1 |
GR.B | 0.28 | 1.2 | 0.03 | 0.03 | 415 | 245 |
| X42 | 0.28 | 1.3 | 0.03 | 0.03 | 415 | 290 | |
| X46 | 0.28 | 1.4 | 0.03 | 0.03 | 435 | 320 | |
| X52 | 0.28 | 1.4 | 0.03 | 0.03 | 460 | 360 | |
| X56 | 0.28 | 1.4 | 0.03 | 0.03 | 490 | 390 | |
| X60 | 0.28 | 1.4 | 0.03 | 0.03 | 520 | 415 | |
| X65 | 0.28 | 1.4 | 0.03 | 0.03 | 535 | 450 | |
| X70 | 0.28 | 1.4 | 0.03 | 0.03 | 570 | 485 | |
| मानक | ग्रेड | रासायनिक संरचना (%) | तन्य शक्ति | उपज शक्ति | |||
| C | Mn | P | S | Mpa | Mpa | ||
| अधिकतम | अधिकतम | अधिकतम | अधिकतम | ||||
| API 5L PSL2 |
GR.B | 0.24 | 1.2 | 0.025 | 0.015 | 415-655 | 245-450 |
| X42 | 0.24 | 1.3 | 0.025 | 0.015 | 415-655 | 290-495 | |
| X46 | 0.24 | 1.4 | 0.025 | 0.015 | 435-355 | 320-525 | |
| X52 | 0.24 | 1.4 | 0.025 | 0.015 | 460-760 | 360-530 | |
| X56 | 0.24 | 1.4 | 0.025 | 0.015 | 490-760 | 390-545 | |
| X60 | 0.24 | 1.4 | 0.025 | 0.015 | 520-760 | 415-565 | |
| X65 | 0.26 | 1.4 | 0.025 | 0.015 | 535-760 | 450-600 | |
| X70 | 0.24 | 1.4 | 0.025 | 0.015 | 570-760 | 485-635 | |
| X80 | 0.24 | 1.4 | 0.025 | 0.015 | 625-825 | 555-705 | |
क्लैडिंग का मुख्य उद्देश्य:
संक्षारण संरक्षण:अंतर्निहित X65 स्टील को आक्रामक वातावरण से बचाता है जो इसे तेजी से संक्षारित करेगा, जैसे:
एसिड (जैसे, एसिड इंजेक्शन लाइनों में)
"खट्टा सेवा" (H₂S - हाइड्रोजन सल्फाइड)
समुद्री जल या क्लोराइड युक्त तरल पदार्थ (अपतटीय/सबसी)
उच्च तापमान ऑक्सीकरण/संक्षारण
तनाव संक्षारण क्रैकिंग (SCC) वातावरण
आर्थिक दक्षता:आवश्यक संक्षारण प्रतिरोध प्रदान करता है जहां इसकी आवश्यकता होती है (आंतरिक बोर) केवल एक पतली परत (आमतौर पर 2-4 मिमी) महंगी इन्कोनेल 625 का उपयोग करके, ठोस मिश्र धातु से पूरे पाइप का निर्माण करने के बजाय, जो काफी अधिक महंगा है।
यांत्रिक अखंडता:उच्च शक्ति, दबाव रोकथाम क्षमता और मोटी दीवार वाले API 5L X65 स्टील पाइप द्वारा प्रदान किए गए संरचनात्मक समर्थन को बनाए रखता है।
विशिष्ट गिरावट के लिए प्रतिरोध:चुनौतीपूर्ण प्रवाह स्थितियों में गड्ढों, दरार संक्षारण और क्षरण-संक्षारण के लिए उत्कृष्ट प्रतिरोध प्रदान करता है।
उच्च तापमान प्रदर्शन:कार्बन स्टील की तुलना में उच्च तापमान सेवा में प्रदर्शन को बढ़ाता है।
क्लैडिंग बनाम ठोस मिश्र धातु का उपयोग कब करें? लाभ?
1>. क्लैडिंग: उच्च दबाव वाले बर्तन, हीट एक्सचेंजर, संक्षारण प्रतिरोध की आवश्यकता वाली बड़ी संरचनाएं।
2>. ठोस मिश्र धातु: छोटे घटक, अत्यधिक तापमान/शुद्धता (जैसे, अर्धचालक भट्टियां)।
विशिष्ट परियोजना आवश्यकताओं (जैसे, तापमान, एसिड सांद्रता) के लिए, इष्टतम क्लैडिंग मिश्र धातु का चयन करने के लिए संक्षारण चार्ट से परामर्श करें!
| कारक | क्लैड पाइप | ठोस इन्कोनेल 625 |
|---|---|---|
| लागत | 3–5x कम | बहुत अधिक |
| वज़न | अनुकूलित (स्टील कोर) | भारी |
| शक्ति | API X65 संरचनात्मक अखंडता | कम उपज शक्ति (414 MPa) |
| संक्षारण प्रतिरोध | इन्कोनेल 625 बाधा परत | पूर्ण प्रतिरोध |
अनुप्रयोग
तेल और गैस:
खट्टी सेवा (H₂S/CO₂ वातावरण) में सबसी पाइपलाइन, राइजर, फ्लोलाइन।
डाउनहोल टयूबिंग, मैनिफोल्ड, वाल्व।
रासायनिक प्रसंस्करण:
रिएक्टर, हीट एक्सचेंजर, एसिड हैंडलिंग सिस्टम।
बिजली उत्पादन:
FGD (फ्लू गैस डिसल्फराइजेशन) सिस्टम, बॉयलर ट्यूब।
ऑनशोर और अपतटीय / समुद्री:
समुद्री जल इंजेक्शन पाइप, गिट्टी प्रणाली।
