पंख वाली ट्यूब एपीआई के साथ मजबूर ड्राफ्ट क्षैतिज हवा कूलर मजबूर ड्राफ्ट
एक मजबूर ड्राफ्ट क्षैतिज एयर कूलर (एफडीएसी) एक विशेष गर्मी एक्सचेंजर है जिसे हवा का उपयोग करके प्रक्रिया तरल पदार्थों को ठंडा करने के लिए डिज़ाइन किया गया है, आमतौर पर उन उद्योगों में उपयोग किया जाता है जहां पानी की कमी या दक्षता एक चिंता का विषय है।यहाँ एक विस्तृत अवलोकन है:
प्रमुख घटक और डिजाइन

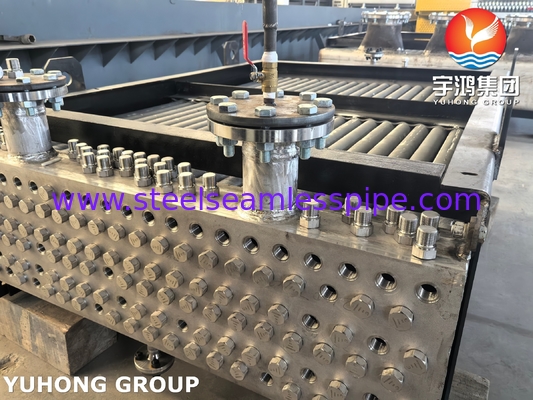

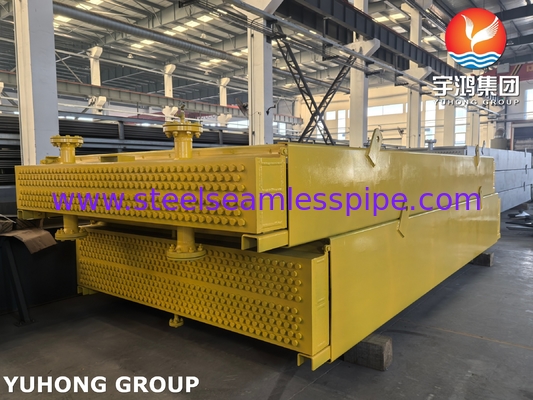

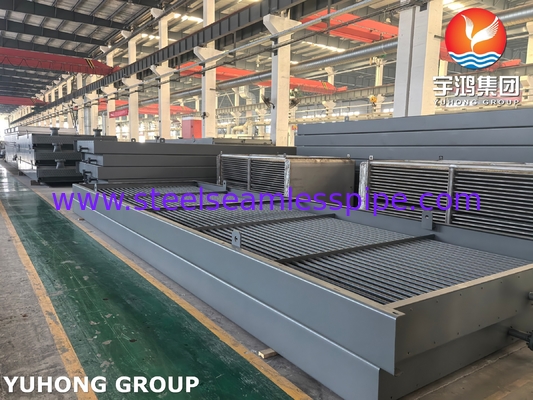

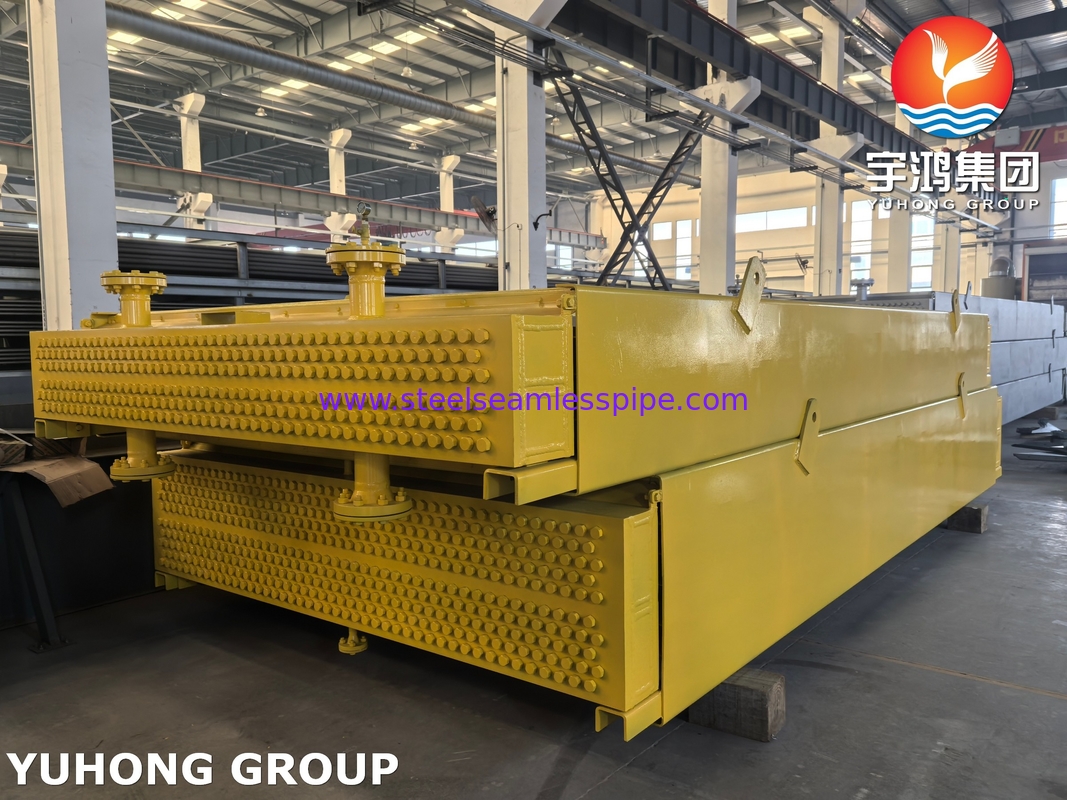

- फिनेड ट्यूब बंडल: ताप हस्तांतरण के लिए सतह क्षेत्र को अधिकतम करने के लिए फिनेड के साथ क्षैतिज ट्यूब। फिनेड हेलिकल या अनुदैर्ध्य हो सकते हैं, थर्मल दक्षता में वृद्धि करते हैं।
- जबरदस्ती ड्राफ्ट फैंट: ट्यूब बंडल के नीचे स्थित अक्षीय या केन्द्रापसारक फैंट सिस्टम के माध्यम से हवा को धक्का देने के लिए, नियंत्रित वायु प्रवाह सुनिश्चित करते हैं।
- पूर्ण कक्ष: ट्यूबों पर समान रूप से वायु प्रवाह को निर्देशित करता है, जिससे शीतलन दक्षता में सुधार होता है।
- समर्थन संरचनाः वायु प्रवाह को सुविधाजनक बनाने और रखरखाव पहुंच प्रदान करने के लिए इकाई को उठाता है।
- लोवर/शटरः वायु प्रवाह को विनियमित करने और पर्यावरण या परिचालन परिवर्तनों के अनुकूल करने के लिए समायोज्य।
कार्य सिद्धांत
प्रक्रिया द्रव प्रवाह: गर्म द्रव (जैसे, हाइड्रोकार्बन, पानी या गैस) क्षैतिज पंख वाले ट्यूबों के माध्यम से घूमता है।
हवा का प्रवाह: पंखे ट्यूबों के ऊपर वायु को मजबूर करते हैं, द्रव से गर्मी को अवशोषित करते हैं। गर्म हवा को वायुमंडल में बाहर निकाल दिया जाता है।
क्रॉस-फ्लो कॉन्फ़िगरेशन: हवा ट्यूबों के लंबवत होकर चलती है, जिससे हीट एक्सचेंज की दक्षता अधिकतम होती है।
लाभ
ऊर्जा दक्षताः कम पानी के उपयोग के साथ प्रभावी शीतलन, शुष्क क्षेत्रों के लिए आदर्श।
कम रखरखावः पंखे जमीनी स्तर पर हैं, जिससे सेवा के लिए पहुंच आसान हो जाती है।
समायोज्य शीतलनः लवर और चर पंखे की गति (वीएफडी के माध्यम से) सटीक तापमान नियंत्रण की अनुमति देती है।
स्थान-बचत: क्षैतिज लेआउट कॉम्पैक्ट औद्योगिक सेटअप के लिए उपयुक्त है।
चुनौतियाँ
ऊर्जा की खपतः प्रशंसकों को विशेष रूप से उच्च तापमान वाले वातावरण में महत्वपूर्ण शक्ति की आवश्यकता होती है।
परिवेश संवेदनशीलताः गर्म जलवायु में प्रदर्शन में गिरावट; अतिरिक्त शीतलन (जैसे, धुंधलापन) की आवश्यकता हो सकती है।
शोरः पंखे के संचालन से शोर उत्पन्न हो सकता है, जिससे ध्वनिक शमन की आवश्यकता होती है।
अंतरिक्ष की आवश्यकताएं: इकाई के चारों ओर पर्याप्त रिक्त स्थान वायु प्रवाह के लिए महत्वपूर्ण है।
एफडीएसी औद्योगिक शीतलन के लिए एक मजबूत समाधान है, परिचालन लचीलापन के साथ दक्षता को संतुलित करता है। जबकि उन्हें ऊर्जा उपयोग और पर्यावरणीय कारकों के आसपास सावधानीपूर्वक योजना की आवश्यकता होती है,उनकी अनुकूलन क्षमता उन्हें जल संरक्षण और विश्वसनीयता को प्राथमिकता देने वाले क्षेत्रों में अपरिहार्य बनाती है.
सामान्य एयर कूलर प्रकार हैजबरदस्ती ड्राफ्ट क्षैतिज हवा कूलर, प्रेरित ड्राफ्ट क्षैतिज हवा कूलर, ढलान शीर्ष हवा कूलर
एयर कूलर अनुप्रयोग
तेल एवं गैसः रिफाइनरी प्रक्रिया द्रव या संघनक गैसों को ठंडा करना।
बिजली संयंत्र: सहायक प्रणाली शीतलन (जैसे, टरबाइन स्नेहक तेल) ।
एचवीएसीः वाणिज्यिक भवनों में बड़े पैमाने पर एयर कंडीशनिंग।
रासायनिक संयंत्रः रिएक्टरों या भंडारण के लिए तापमान नियंत्रण।
एयर कूलर रखरखाव समस्या निवारण
| मुद्दा |
कारण |
समाधान |
| शीतलन दक्षता में कमी |
फ्लिंट फेल, फैन फेल |
ट्यूबों को साफ करें, फैन बेल्ट की जाँच करें |
| कंपन |
असंतुलित पंखा, अनुनाद |
पुनः संतुलन पंखे, चेक समर्थन |
| रिसाव |
क्षरण, गास्केट की विफलता |
दबाव परीक्षण, गास्केट बदलें |
| उच्च बिजली की खपत |
गंदे पंख, गलत पंखे |
साफ करें, पंखे के पिच को समायोजित करें |
