| उत्पत्ति के प्लेस: | सीएन |
| ब्रांड नाम: | API661 Air Fan Cooled |
| प्रमाणन: | ASME , U STAMP , PED, API , ABS, LR, DNV, GL , BV, KR, TS, CCS |
| मॉडल संख्या: | कंप्रेसर |
| न्यूनतम आदेश मात्रा: | 1 सेट |
|---|---|
| मूल्य: | 0-1000000USD |
| पैकेजिंग विवरण: | आवश्यकताएँ / प्लाई-वुडन केस / आयरन केस / प्लास्टिक कैप के साथ बंडल |
| प्रसव के समय: | 20-80 दिन |
| भुगतान शर्तें: | टी/टी, एल/सी, डी/ए |
| आपूर्ति की क्षमता: | 15 सेट / महीना |
| केआर लागू कोड: | केजीएस, कोशा, केमको, केस्को और टीईसी। | जेपी लागू कोड: | केएचके, द्वितीय श्रेणी का दबाव पोत |
|---|---|---|---|
| सी -लागू कोड: | पेड सेर नहीं | यूके लागू कोड: | एन 1090 en1 |
| मेरा लागू कोड: | डोश | आरयू लागू संहिता: | TRCU |
| सीए लागू कोड: | सी.आर.एन | ||
| प्रमुखता देना: | सीआरएन एयर फैन कूल्ड डश,मोल एयर फैन कूल्ड डोश,रूस एयर वेंटिलेटर कूल्ड डोश |
||
एपीआई661 एयर फैन कूल्ड डोश, मोल, टीआरसीयू रूस के लिए, सीआरएन कनाडा के लिए

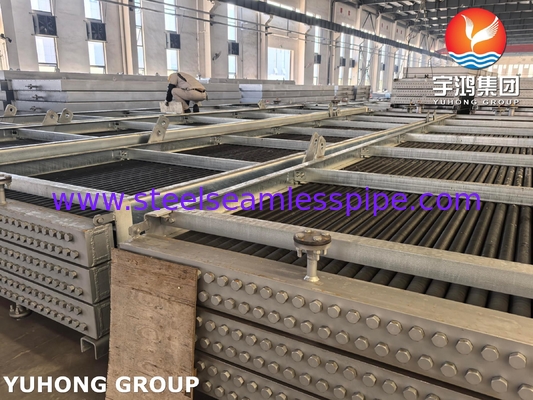

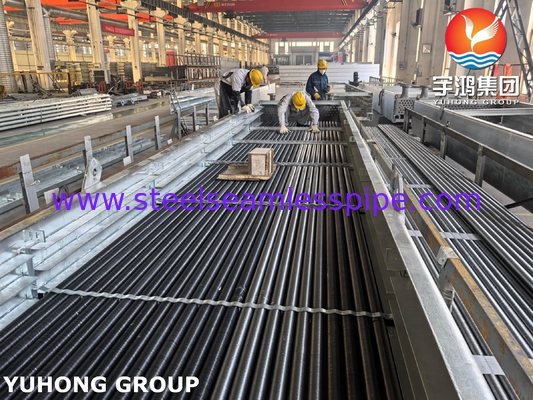

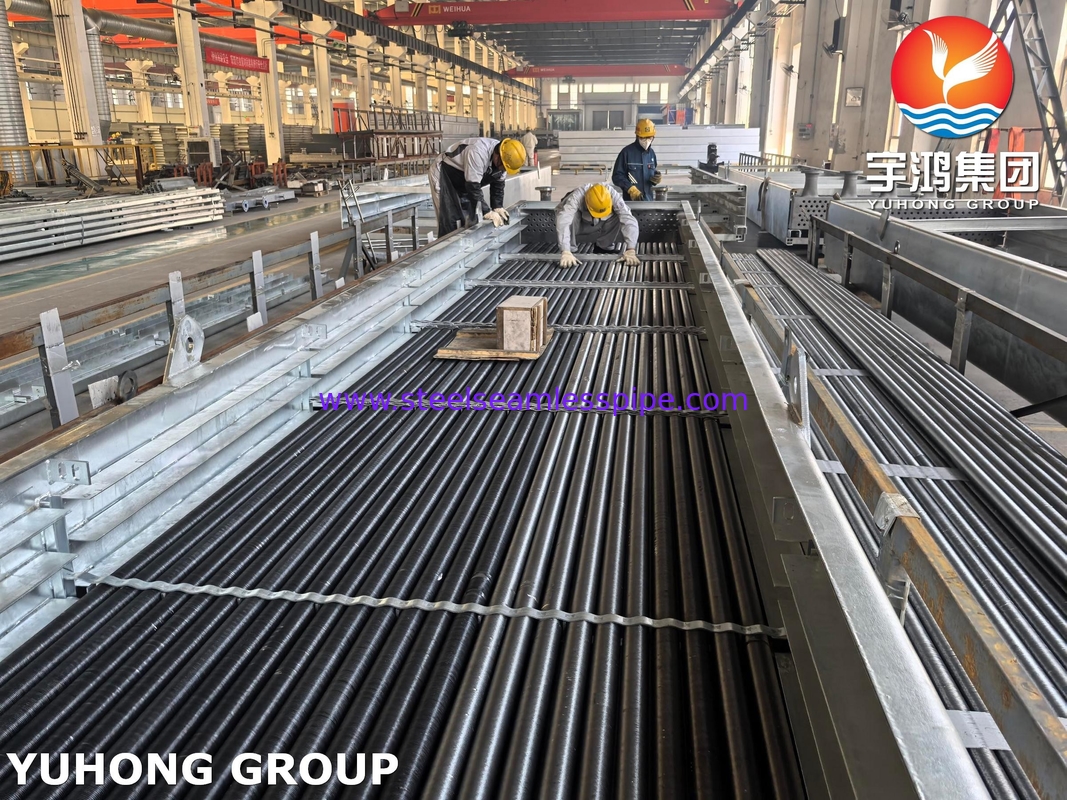

एक वायु कूलर में चार मूलभूत तत्व होते हैंः

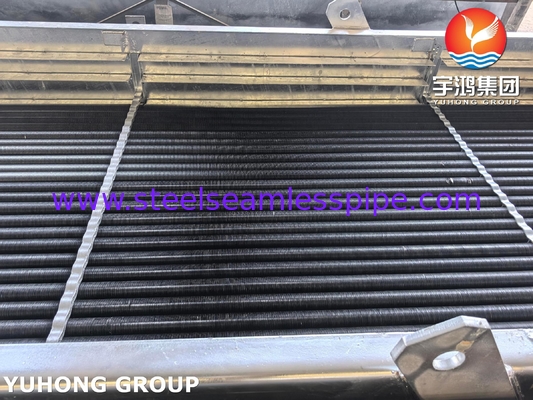

ट्यूब बंडल:कोर हीट ट्रांसफर यूनिट, पंक्तियों में व्यवस्थित पंख वाले ट्यूबों से बनी होती है। ये ट्यूब कार्बन स्टील, स्टेनलेस स्टील, या डुप्लेक्स मिश्र धातु (जैसे, SA213-TP304,SA789-S31803)पंखों (अक्सर एल्यूमीनियम) को यांत्रिक रूप से ट्यूबों (जैसे, बाहर निकाला, "एल" लपेट-ऑन) के लिए हवा की कम थर्मल चालकता की भरपाई करने के लिए 10 से 24 गुना तक गर्मी विनिमय सतह क्षेत्र को बढ़ाने के लिए बांधा जाता है।
अक्षीय पंखे:उच्च दक्षता वाले प्रशंसक ट्यूब बंडलों के माध्यम से वायु प्रवाह को चलाते हैं। उन्हें मजबूर ड्राफ्ट (बंडल के नीचे प्रशंसक) या प्रेरित ड्राफ्ट (बंडल के ऊपर प्रशंसक) में वर्गीकृत किया जाता है,गर्म हवा के पुनर्चक्रण को रोकने और थर्मल प्रदर्शन को बढ़ाने के साथ.
संरचनात्मक ढांचाएक स्टील या मिश्र धातु फ्रेम ट्यूब बंडलों और प्रशंसकों का समर्थन करता है, परिचालन तनाव और पर्यावरणीय परिस्थितियों (जैसे, हवा, कंपन) के तहत स्थिरता सुनिश्चित करता है।

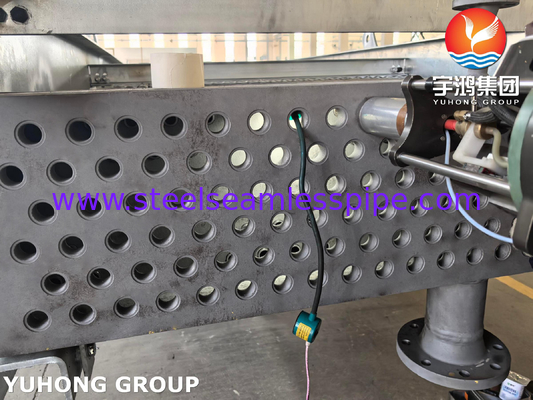

हेडर और लवर:हेडर ट्यूबों में द्रव को समान रूप से वितरित करते हैं, जबकि समायोज्य लूप शीतलन दक्षता को अनुकूलित करने और मौसमी तापमान परिवर्तनों के अनुकूल करने के लिए वायु प्रवाह को विनियमित करते हैं।
लागू संहिताएँ और मानक
| श्रेणी | मानक/प्रमाणीकरण | विवरण/अवसर | लागू क्षेत्र/देश |
| एएसएमई | एनबी प्रमाणपत्र के साथ यू-स्टैम्प | एएसएमई बॉयलर और प्रेशर वेसल कोड को पूरा करने वाले दबाव पात्रों और हीट एक्सचेंजरों के लिए प्रमाणन। | वैश्विक (ASME-अनुरूप क्षेत्र) |
| एपीआई 661 | एपीआई 661 | एयर-कूलर हीट एक्सचेंजर्स के डिजाइन, निर्माण और परीक्षण की आवश्यकताएं। | वैश्विक (तेल और गैस उद्योग) |
| कोरिया | किलोग्राम | दबाव उपकरण के लिए कोरियाई गैस सुरक्षा मानक। | दक्षिण कोरिया |
| कोशा | कोरियाई व्यावसायिक सुरक्षा एवं स्वास्थ्य एजेंसी के नियम। | दक्षिण कोरिया | |
| केएमसीओ | कोरिया एनर्जी मैनेजमेंट कॉरपोरेशन की ऊर्जा दक्षता आवश्यकताएं। | दक्षिण कोरिया | |
| KESCO | कोरिया पर्यावरण भंडारण कंटेनर मानक। | दक्षिण कोरिया | |
| टेक. | विशिष्ट औद्योगिक उपकरणों के लिए तकनीकी अनुपालन। | दक्षिण कोरिया | |
| जापान | केएचके | उच्च दबाव वाली गैस सुरक्षा कानून (दबाव वाले पात्रों के लिए जापानी नियम) | जापान |
| द्वितीय श्रेणी के दबाव वाहक | जापानी कानून के तहत मध्यम दबाव वाले पात्रों के लिए प्रमाणन। | जापान | |
| सीई चिह्न | पीईडी प्रमाणन | यूरोपीय संघ के दबाव उपकरण निर्देश (2014/68/EU) का अनुपालन | यूरोपीय संघ |
| यूकेसीए | पीईएसआर 2016 | ब्रेक्सिट के बाद यूके दबाव उपकरण सुरक्षा विनियम। | संयुक्त राज्य |
| एन 1090-1 | स्टील और एल्यूमीनियम संरचनात्मक घटकों के लिए मानक। | यूनाइटेड किंगडम/यूरोपीय संघ | |
| विश्वव्यापी स्थानीय कानून | डोश | कार्य सुरक्षा एवं स्वास्थ्य विभाग (मलेशिया) | मलेशिया |
| एमओएल | औद्योगिक सुरक्षा के लिए श्रम मंत्रालय (ताइवान) के नियम। | ताइवान | |
| टीआरसीयू | सीमा शुल्क संघ (रूस/यूरेशियाई आर्थिक संघ) के तकनीकी नियम। | रूस/यूरेशियाई आर्थिक संघ | |
| सीआरएन | दबाव उपकरण के लिए कनाडाई पंजीकरण संख्या। | कनाडा |
सामग्री संयोजन
| घटक | सामग्री/प्रकार | विवरण |
| ट्यूब | SA179, SA214 | हीट एक्सचेंजर के लिए सीमलेस कोल्ड-ट्रैक कम कार्बन स्टील ट्यूब। |
| SA213-TP304/304L/316/316L, 321 | उच्च तापमान/दबाव प्रतिरोध के लिए ऑस्टेनिटिक स्टेनलेस स्टील के ट्यूब | |
| SA249-TP304/304L/316/316L, 321 | बॉयलर और हीट एक्सचेंजर के लिए वेल्डेड स्टेनलेस स्टील ट्यूब | |
| SA789-S31803 | संक्षारण प्रतिरोध के लिए डुप्लेक्स स्टेनलेस स्टील ट्यूब | |
| फिन | एलए (एल्यूमीनियम) | हल्के, उच्च ताप चालकता वाली पंख सामग्री। |
| पंखुड़ी का प्रकार | बाहर निकाला हुआ | पंखों को बाहर निकालने की प्रक्रिया के माध्यम से ट्यूबों पर यांत्रिक रूप से बांधा जाता है। |
| "जी" एम्बेडेड | पाइप की सतह पर एक हेलिकल ग्रूव में एम्बेडेड पंख। | |
| "एल" | बढ़े हुए आसंजन के लिए घुमावदार सतह वाले पंख। | |
| "एल" रैप-ऑन | पंखों को सुरक्षित लगाव के लिए "एल" के आकार में ट्यूबों पर लपेटा जाता है। | |
| डबल "एल" | संरचनात्मक स्थिरता बढ़ाने के लिए दो-परत "एल" लपेटने वाले पंख। |
