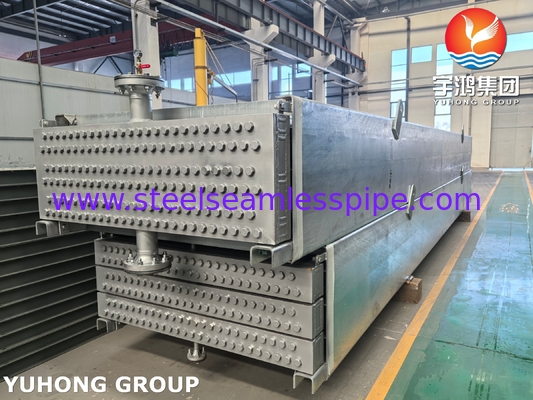

वायु कूलर हीट एक्सचेंजर एपीआई 661 बिजली उत्पादन संयंत्रों के लिए आईएसओ 13706

वायु कूलर हीट एक्सचेंजर एपीआई 661 बिजली उत्पादन संयंत्रों के लिए आईएसओ 13706

औद्योगिक हवा कूलर हीट एक्सचेंजर, भी मजबूर ड्राफ्ट हवा कूलर (एफडीएसी) या वाष्पीकरण कूलर के रूप में जाना जाता है, वे व्यापक रूप से कुशल की आवश्यकता के बड़े पैमाने पर परियोजनाओं में इस्तेमाल कर रहे हैं,लागत प्रभावी ताप अपव्यय.

कुछ आम प्रमुख परियोजनाएं

औद्योगिक वायु कूलर हीट एक्सचेंजर आमतौर पर निम्नलिखित प्रकार की परियोजनाओं में होता हैः

विद्युत उत्पादन संयंत्र, फोकसःउच्च तापमान प्रतिरोध, संक्षारण संरक्षण (समुद्री पौधों के लिए, आदि)

थर्मल पावर प्लांट
1.वाष्प टरबाइन के निकास को ठंडा करने के लिए सीधे हवा से ठंडा कंडेनसर (एसीसी) (पानी से ठंडा कंडेनसर की जगह) ।
2पंपों, कंप्रेसरों और ट्रांसफार्मरों के लिए सहायक शीतलन।

गैस टरबाइन बिजली संयंत्र
1इनलेट एयर कूलिंग, इनलेट वायु तापमान को कम करके दक्षता बढ़ाता है।

परमाणु एवं नवीकरणीय ऊर्जा संयंत्र
1अपशिष्ट ताप रिजेक्शन, सौर ताप या परमाणु संयंत्रों के लिए सूखी शीतलन प्रणालियों में प्रयोग किया जाता है।


तेल एवं गैस / पेट्रोकेमिकल उद्योग, केआवश्यकताएंःविस्फोट प्रतिरोधी डिजाइन (ATEX प्रमाणन), रासायनिक प्रतिरोधी सामग्री (जैसे, स्टेनलेस स्टील 316L)

रिफाइनरी
1आसवन स्तंभों, रिएक्टरों और हीट एक्सचेंजर्स के लिए शीतलन।

रासायनिक संयंत्र (एथिलीन, उर्वरक आदि)
1कंप्रेसर और रिएक्टरों के लिए प्रक्रिया शीतलन।

एलएनजी टर्मिनल
1शीतलन उबलने वाली गैस (बीओजी) पुनः संक्षेपण प्रणाली।

धातु और भारी विनिर्माण, प्रमुख तकनीकीआवश्यकताएं:धूल के प्रतिरोधी फिल्टर, उच्च तापमान वाले पंखे के सिस्टम (>150°C)

इस्पात मिल
1उच्च भट्ठी ठंडा, निरंतर कास्टिंग मशीन ठंडा।

एल्यूमीनियम और तांबे का पिघलना
1इलेक्ट्रोलाइटिक सेल शीतलन, धुआं गैस गर्मी वसूली।

सीमेंट संयंत्र
1रोटरी ओवन और ग्रिड कूलर कूलिंग।

एक एयर कूलर एक उपकरण है जो पानी के वाष्पीकरण के माध्यम से हवा को ठंडा करता है। उनका लाभ यह है कि पारंपरिक एयर कंडीशनरों के विपरीत जो शीतलक और कंप्रेसर का उपयोग करते हैं,एयर कूलर अधिक ऊर्जा कुशल और पर्यावरण के अनुकूल हैंवे गर्म, शुष्क जलवायु में सबसे अच्छा काम करते हैं जहां आर्द्रता कम होती है।

मुख्य लाभ

ऊर्जा दक्षताः वाटर कूल्ड सिस्टम की तुलना में प्रशंसक कम बिजली का उपभोग करते हैं।
कम रखरखावः शीतलन टावरों के विपरीत, पानी के उपचार की आवश्यकता नहीं है।
शुष्क संचालनः पानी की कमी वाले क्षेत्रों के लिए आदर्श।
मॉड्यूलर डिजाइनः बड़े औद्योगिक भार के लिए स्केल करना आसान है।

एयर कूलर हीट एक्सचेंजर काम करता है

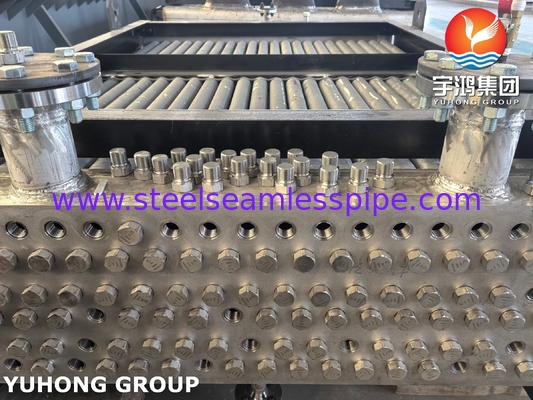

मुख्य घटक: पंख वाले ट्यूब ((इम्बेडेड जी पंख वाले ट्यूब या एक्सट्रूडेड पंख वाले ट्यूब आदि); मजबूर ड्राफ्ट वेंटिलेटर; हेडर/मनिफोल्ड; समर्थन संरचना (हवा या भार का सामना करने के लिए स्टील फ्रेम) ।

पंख वाले ट्यूबों के बारे में नोटः जंग प्रतिरोध के लिए एल्यूमीनियम पंख, कठोर रसायनों के लिए स्टेनलेस स्टील।

कार्य सिद्धांत

1गर्म प्रक्रिया द्रव प्रवेश करता हैः द्रव (पानी, तेल, भाप या रसायन आदि) ट्यूबों के माध्यम से बहता है।
2जबरदस्ती ड्राफ्ट वाले प्रशंसक हवा उड़ाते हैं: प्रशंसक सक्रिय रूप से पंख वाली नली के माध्यम से परिवेश की हवा को धकेलते हैं।
3. हीट एक्सचेंज होता है: हवा प्रवाह/संवहन के माध्यम से ट्यूबों से गर्मी को अवशोषित करती है।
4ठंडा द्रव निकासीः प्रक्रिया द्रव कम तापमान पर छोड़ देता है, पुनः उपयोग के लिए तैयार है।
5गर्म वायु निर्वहनः गर्म निकास वायु वायुमंडल में छोड़ दी जाती है।
