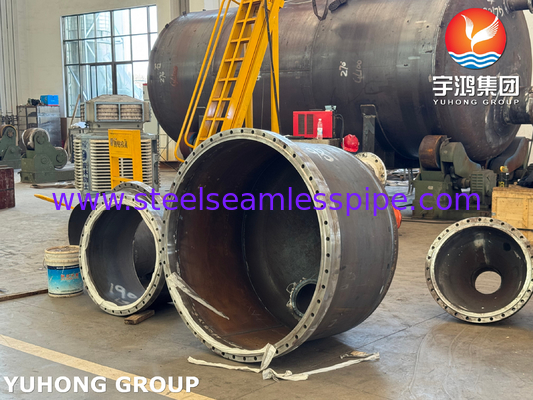

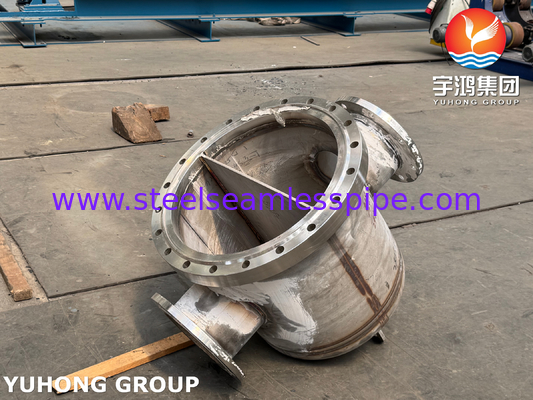

क्लोरो-क्षार प्रक्रिया NACE MR0175 के लिए ASME VIII-1 U-ट्यूब हीट एक्सचेंजर क्लैड UNS N06600​

ASME VIII-1 यू-ट्यूब हीट एक्सचेंजर क्लैड UNS N06600 क्लोर-अलकाली प्रक्रिया के लिए NACE MR0175

दASME VIII-1 यू-ट्यूब हीट एक्सचेंजरविशेष रूप से क्लोर-अल्काली प्रक्रिया के लिए डिज़ाइन किया गया है, जिसमें एकUNS N06600 (Inconel 600)मिश्र धातु अस्तर जो के अनुरूप हैNACE MR0175सल्फाइड तनाव क्रैकिंग (एसएससी) प्रतिरोध के लिए प्रमाणन। यह अत्यधिक क्लोराइड आयनों, उच्च तापमान क्षारीय, और सल्फर युक्त मीडिया शामिल चरम परिस्थितियों के लिए उपयुक्त है,जैसे विनाइल क्लोराइड और कास्टिक सोडा वाष्पीकरण के उत्पादन मेंइसके डबल-पास यू-ट्यूब डिजाइन से उथल-पुथल बढ़ जाती है, फोल्डिंग कम होती है और हीट ट्रांसफर दक्षता में 40% से अधिक का सुधार होता है।

आधार सामग्री और अस्तर सामग्री पैरामीटर

UNS N06600 मिश्र धातु के फायदे

• संक्षारण प्रतिरोध:80 °C पर केंद्रित NaOH समाधान में संक्षारण दर < 0.01 मिमी/वर्ष; 50% उबलते हाइड्रोक्लोरिक एसिड का सामना करता है।
• यांत्रिक गुण:उच्च तापमान क्रॉप प्रतिरोध (शक्ति ≥ 240 MPa 700°C पर), लम्बाई ≥ 30%.
• प्रक्रिया संगतता:TIG वेल्डिंग (फिलर ERNiCr-3) और गर्म एक्सट्रूज़न बनाने का समर्थन करता है; अस्तर की मोटाई ≥ 3 मिमी है।

आवरण प्रक्रिया और प्रलेखन आवश्यकताएं

कवरिंग के महत्वपूर्ण कदम

1. वेल्डिंग सामग्री का चयनःकार्बन के पलायन को रोकने के लिए एन06600 मिश्र धातु की संरचना से मेल खाने वाली ईआरएनआईसीआर-3 तार (एडब्ल्यूएस ए5.14) का प्रयोग करें।
2. प्रक्रिया विनिर्देश:
   • प्रीहीट तापमानः 90-120°C (कार्बन स्टील सब्सट्रेट)
   • इंटरपास तापमानः ≤ 150°C
   • वेल्ड के बाद गर्मी उपचारः 980°C समाधान annealing + पानी quenching (बाकी तनाव को खत्म करने के लिए) ।

आवश्यक गुणवत्ता दस्तावेज

1. वेल्डिंग प्रक्रिया योग्यता (WPS/PQR):एएसएमई सेक्शन IX के अनुरूप, सभी स्थानिक वेल्डिंग मापदंडों को कवर करता है।
2. विनाशकारी परीक्षण रिपोर्टः
   • अस्तर पीटी (प्रवेश परीक्षण) 100% कवरेज, कोई दरारें या छिद्रहीनता नहीं।
   • ट्यूब-टू-ट्यूब शीट वेल्ड आरटी (रेडियोग्राफिक परीक्षण) ASME सेक्शन V मानकों के अनुसार।
3. संक्षारण परीक्षण रिपोर्टः
   • तटस्थ नमक छिड़काव परीक्षण (ASTM B117) ≥ 1000 घंटे बिना विघटन के।
   • क्लोर-अल्काली माध्यम (40% NaOH + 5% NaCl, 90°C) में त्वरित संक्षारण परीक्षण।
4. NACE MR0175 प्रमाणन:हाइड्रोजन सल्फाइड तनाव क्रैकिंग प्रदर्शन का सत्यापन (H2S आंशिक दबाव ≥ 0.3 kPa)

तकनीकी लाभ और डिजाइन नवाचार

1. उच्च दक्षता वाले गर्मी हस्तांतरण संरचनाः

   • यू-ट्यूब डबल-पास डिजाइन एकल-पास डिजाइनों की तुलना में जैविक फ़ॉलिंग को कम करते हुए 60% तक अशांति को बढ़ाता है।
   • अनुकूलित तरंगित ट्यूब (दीवार मोटाई 0.8 मिमी), तांबे के ट्यूबों की तुलना में 8% अधिक गर्मी हस्तांतरण गुणांक।

2. चरम परिस्थितियों के अनुकूल:

   • थर्मल शॉक प्रतिरोधः 200°C के अचानक तापमान परिवर्तन के तहत कोई रिसाव नहीं (क्लोर-अलकाली प्रक्रिया प्रारंभ-रोक चक्रों का अनुकरण) ।
   • भूकंपीय डिजाइनः ASME Sec. III NF-level प्रमाणन (परमाणु ऊर्जा संयंत्र अनुप्रयोग मानक) पास करता है।

3. जीवन काल और रखरखाव की लागत:

   • डिजाइन जीवनकाल ≥ 20 वर्ष (कापर ट्यूब हीट एक्सचेंजर्स का औसत जीवनकाल 10 वर्ष है) ।
   • हटाने योग्य ट्यूब बंडल डिजाइन 50% तक रखरखाव समय को कम करता है।

उद्योग अनुप्रयोग और प्रमाणन समर्थन

• मुख्य अनुप्रयोग:विनाइल क्लोराइड रिएक्टर संघनक, कास्टिक सोडा वाष्पीकरण एकाग्रता, सल्फर युक्त अपशिष्ट जल उपचार।
• विशिष्ट ग्राहक:
  • चीन क्लोर-अलकली केमिकल ग्रुप (30 इकाइयां सेवा में हैं, विफलता दर < 0.5 बार/वर्ष) ।
  • मध्य पूर्व पेट्रोकेमिकल आधार (समुद्र जल ठंडा + उच्च सल्फर कच्चे तेल की स्थिति) ।
• पूर्ण श्रृंखला प्रमाणन:
  • एएसएमई VIII-1 2025 (दबाव पोत)
  • NACE MR0175/ISO 15156-3 (सल्फाइड संक्षारण प्रतिरोध)
  • पीईडी 2014/68/ईयू (यूरोपीय संघ के दबाव उपकरण निर्देश)
