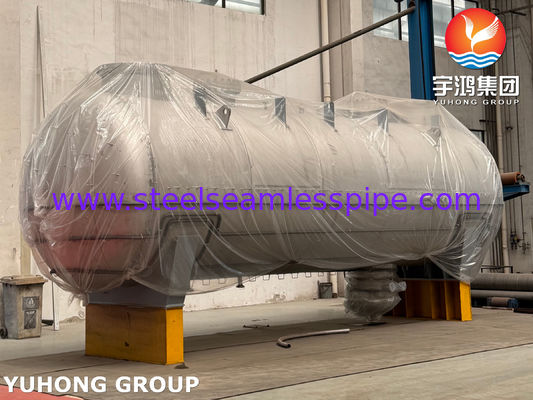

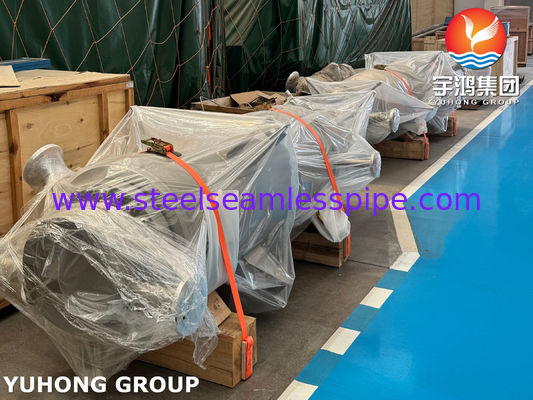

रिफाइनरी के लिए विषय प्रमाणित यू बेंड ट्यूब हीट एक्सचेंजर यू स्टैम्प

ट्यूब हीट एक्सचेंजर प्रमुख विशेषताएं:

शंख:बड़ा बाहरी बर्तन जिसमें एक तरल पदार्थ ("शेल-साइड तरल पदार्थ") होता है।

यू-ट्यूब:ट्यूबों का एक बंडल यू-आकार में मुड़ा हुआ है। इनके माध्यम से एक दूसरा तरल पदार्थ ("ट्यूब-साइड तरल पदार्थ") बहता है।

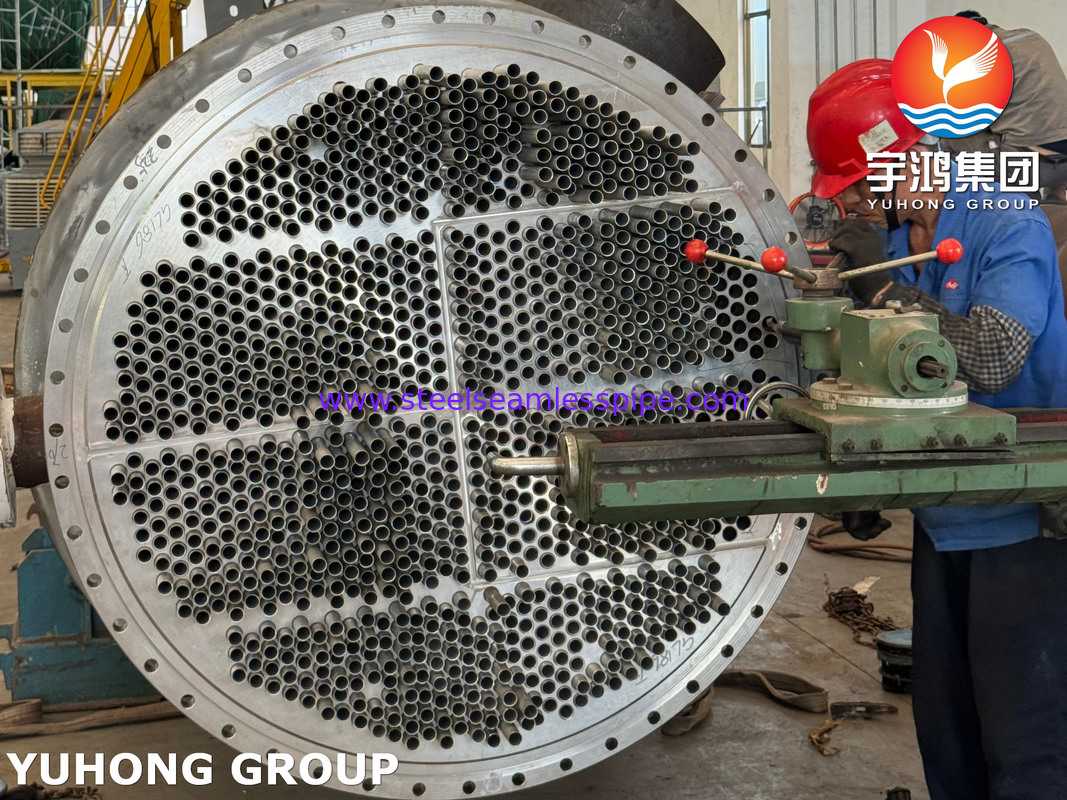

ट्यूब शीट:छेदों के सटीक पैटर्न के साथ ड्रिल की गई एक एकल, मोटी धातु की प्लेट।यू-ट्यूब के इनलेट और आउटलेट दोनों पैर इसी ट्यूब शीट से जुड़े होते हैं।

स्थिर चैनल/प्रमुख:सामने का कक्ष जहां ट्यूब-साइड द्रव प्रवेश करता है और बाहर निकलता है। इसमें एक महत्वपूर्ण भाग शामिल है जिसे कहा जाता हैढक्कनयासिर, जो एक विभाजन (बाधक) द्वारा विभाजित है। यह विभाजन आने वाले तरल पदार्थ को ट्यूबों में निर्देशित करता है और इसे बाहर जाने वाले तरल पदार्थ से अलग रखता है।

चकरा देने वाली बातें:प्लेटें खोल के अंदर रखी जाती हैं। वे दो मुख्य उद्देश्यों की पूर्ति करते हैं:

वे कंपन को रोकने के लिए लंबी, यू-आकार की ट्यूबों का समर्थन करते हैं।

वे शेल-साइड तरल पदार्थ को ट्यूब बंडल में आगे और पीछे बहने के लिए मजबूर करते हैं, जिससे गर्मी हस्तांतरण दक्षता बढ़ जाती है।
