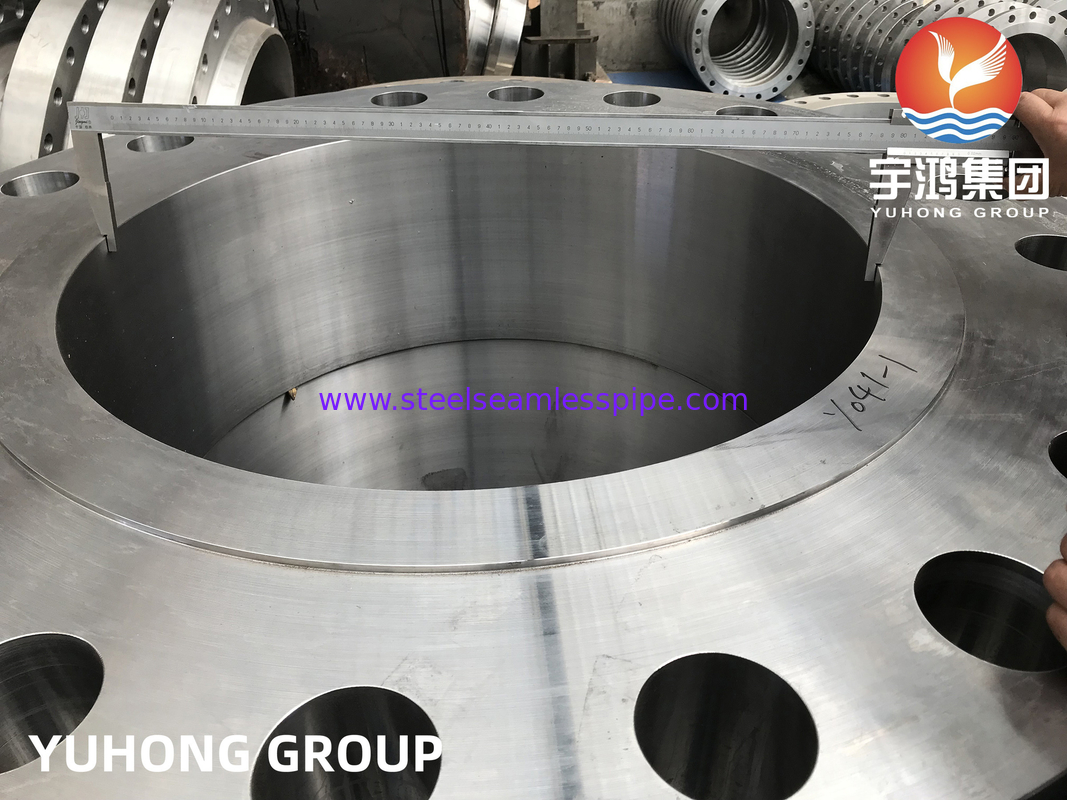

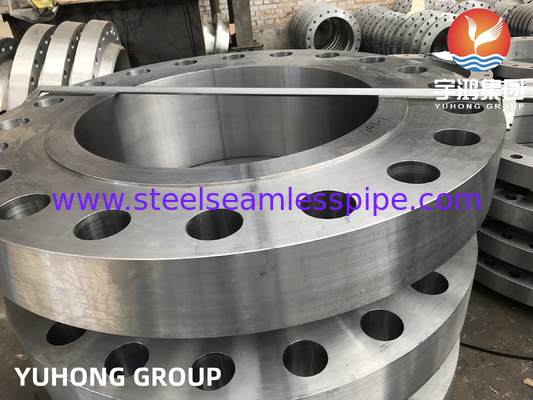

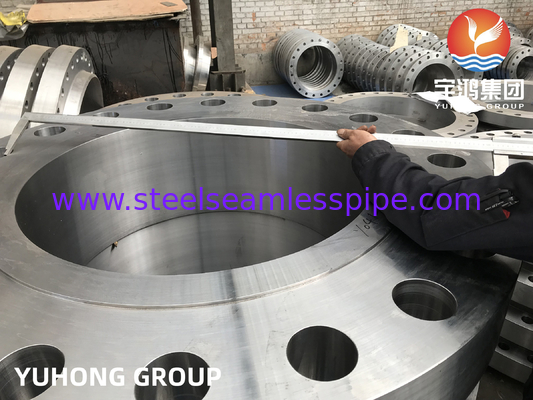

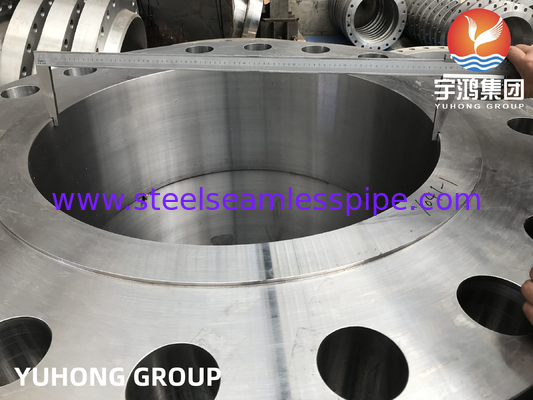

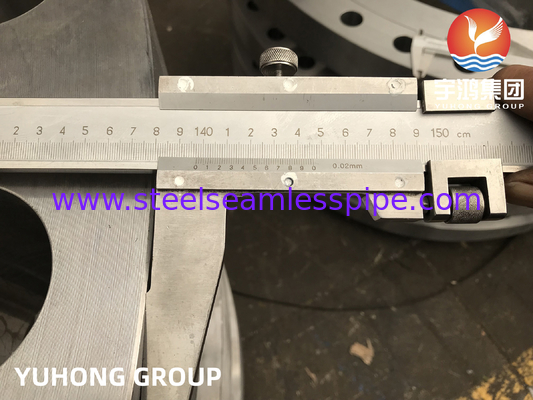

B16.5 ASTM A694 / ASME SA694 F52 इनकोनेल 625 क्लैडिंग फ्लैंग्स के साथ
दोनोंआवरणऔरवेल्ड ओवरलेप्रक्रिया और पाइपलाइन उपकरण के लिए संक्षारण और पहनने के खिलाफ सुरक्षा प्रदान करता है। नए भागों के सेवा जीवन को बढ़ाने के लिए वेल्ड ओवरले लागू किया जा सकता है,या क्षतिग्रस्त या पहनी हुई सतहों के भागों का नवीनीकरण करें.
वेल्ड ओवरले, जिसे वेल्ड क्लैडिंग के रूप में भी जाना जाता है, वास्तव में एक उपयोगी सतह प्रक्रिया है जहां वेल्ड धातु की अपेक्षाकृत मोटी परत बेस धातु की सतह पर जमा की जाती है।इस प्रक्रिया का उपयोग पहनने या संक्षारण प्रतिरोध गुणों को बढ़ाने के लिए किया जाता है, विशिष्ट आवश्यकताओं के आधार पर।
जब जमाव पहनने के प्रतिरोध गुण प्रदान करता है, तो इसे हार्डफेसिंग कहा जाता है, जबकि यदि यह संक्षारण प्रतिरोध प्रदान करता है, तो इसे संक्षारण प्रतिरोध मिश्र धातु (सीआरए) वेल्ड ओवरले कहा जाता है।
वेल्ड ओवरले के फायदों में सब्सट्रेट की सतह को ऐसे गुण प्रदान करने की क्षमता शामिल है जो केवल बेस मेटल में मौजूद नहीं हैं।यह अधिक किफायती या व्यापक रूप से उपलब्ध आधार सामग्री पर विशेष सामग्री की अपेक्षाकृत पतली परत का उपयोग करके महंगी या कठिन सामग्री के संरक्षण की अनुमति देता है.
एएसटीएम ए६९४ ग्रेड एफ५२ कार्बन स्टील फ्लैंज रासायनिक संरचना
| कार्बन [C] |
मैंगनीज [Mn] |
फास्फोरस [पी] |
सल्फर [S] |
सिलिकॉन [Si] |
| ≤0.30 |
≤1.60 |
≤0.025 |
≤0.025 |
0.15-0.35 |
एएसटीएम ए६९४ ग्रेड एफ५२ कार्बन स्टील फ्लैंज के यांत्रिक गुण
| तत्व |
तन्य शक्ति |
उपज शक्ति (0.2% ऑफसेट) |
लम्बाई |
| A694 F52 |
415 |
315 |
२०% |
एएसटीएम ए६९४ ग्रेड एफ५२ कार्बन स्टील फ्लैंज भौतिक गुण
| विनिर्देश |
प्रतिफल शक्ति न्यूनतम. |
तन्य शक्ति न्यूनतम |
लम्बाई न्यूनतम |
| एमपीए |
क्सि |
एमपीए |
क्सि |
% |
| A694 ग्रेड F52 |
360 |
52 |
455 |
66 |
20 |
स्टेनलेस स्टील फ्लैंजःF304, F304L, F304H, F316, F316L, F316Ti, F310, F310S, F321, F321H, F317, F317L, F347, F347H, F904L आदि
डुप्लेक्स स्टील फ्लैंजःUNS S31803, 2205, S31254 (254SMO)
सुपर डुप्लेक्स स्टील फ्लैंजःUNS S32750, UNS S32760, UNS S32304, S31500
कार्बन स्टील फ्लैंज:एएसटीएम ए105, ए105एन आदि
मिश्र धातु स्टील फ्लैंज:F1, F11, F22, F5, F9, F91 आदि
निकेल मिश्र धातु फ्लैंजःमोनेल 400 और K500,इंकोनल 600, 601, 617, 625, 690, 718, एक्स-750.
इनकोलोय 800, 800एच, 800एचटी, 825, 925.
हेस्टेलॉय सी22, सी4, सी276, एस, सी2000, जी-30, जी-35, एक्स, एन, बी, बी-2, बी-3
तांबे के मिश्र धातुओं के फ्लैंग्स:तांबा, पीतल और बंदूक धातु
विभिन्न प्रकार के फ्लैंग्स हम नीचे के रूप में आपूर्ति कर सकते हैंः
1स्लिप-ऑन फ्लैंग्स.
स्लिप-ऑन फ्लैंग्स में वेल्डिंग नेक फ्लैंग्स की तुलना में कम प्रारंभिक लागत होती है क्योंकि उन्हें पाइप को लंबाई तक काटने में कम सटीकता की आवश्यकता होती है, और वे असेंबली में अधिक आसानी प्रदान करते हैं।आंतरिक दबाव के तहत उनकी गणना की ताकत वेल्डिंग गर्दन flanges की ताकत के लगभग 2/3 है, और थकान के तहत उनका जीवन 1/3 कम है। स्लिप-ऑन फ्लैंग्स 1500 पाउंड मानक में 1/2 "से 21⁄2" आकार तक सीमित हैं।
2. थ्रेडेड फ्लैन्ज
विशेष अनुप्रयोगों के लिए थ्रेडेड फ्लेन्ज का प्रयोग किया जाता है।वे वेल्डिंग के बिना इकट्ठा किया जा सकता है और अत्यंत उच्च दबाव सेवाओं में इस्तेमाल किया जा सकता है - या वायुमंडलीय दबाव के पास - जहां मिश्र धातु स्टील ताकत के लिए आवश्यक हैघुमावदार फ्लैंग्स तापमान या झुकने के तनाव के साथ स्थितियों के लिए उपयुक्त नहीं हैं, या चक्रवात की स्थिति में जहां धागे के माध्यम से रिसाव हो सकता है।
3वेल्ड नेक फ्लैंग्स
वेल्ड नेक फ्लैंग्स में एक लंबा कॉपर हब होता है और उन्हें पाइप से जोड़ने वाले बट वेल्ड के क्षेत्र में मोटाई का क्रमिक संक्रमण होता है।कॉपर हब फ्लैंज के लिए महत्वपूर्ण सुदृढीकरण और डिशिंग के लिए प्रतिरोध प्रदान करता हैइस प्रकार के फ्लैंज को उच्च दबाव, शून्य से नीचे या उच्च तापमान के परिणामस्वरूप कठिन सेवा परिस्थितियों के लिए पसंद किया जाता है।
4अंधा फ्लैंग्स
ब्लाइंड फ्लैन्ज का प्रयोग पाइपिंग, वाल्व और दबाव वाहिकाओं के अंत को खाली करने के लिए किया जाता है।अंधा फ्लैंज आंतरिक दबाव और बोल्ट लोड से उच्च तनाव को संभाल सकता है क्योंकि अंधा फ्लैंज में अधिकतम तनाव केंद्र में झुकने तनाव हैं.
5. सोकेट वेल्ड फ्लैंग्स
सोकेट वेल्ड फ्लैंग्स को छोटे आकार के उच्च दबाव पाइपिंग पर उपयोग के लिए विकसित किया गया था।सॉकेट वेल्ड फ्लैंग्स एक स्लिप-ऑन फ्लैंग्स को डबल वेल्डिंग की तुलना में मजबूत और अधिक थकान शक्ति रखते हैं. आंतरिक वेल्ड को पीसने से चिकनी बोरिंग स्थितियों को आसानी से प्राप्त किया जा सकता है। इस फ्लैंज का उपयोग आमतौर पर रासायनिक प्रक्रिया पाइपिंग में किया जाता है।
6. लैप संयुक्त फ्लैंग्स
लैप ज्वाइंट फ्लैंग्स का उपयोग लैप ज्वाइंट स्टब्स के साथ किया जाता है। लैप ज्वाइंट फ्लैंग्स का उपयोग आमतौर पर कार्बन या कम मिश्र धातु वाले स्टील पाइपिंग सिस्टम में किया जाता है जिन्हें निरीक्षण और सफाई के लिए बार-बार अलग करने की आवश्यकता होती है।वे किसी भी बिंदु पर जहां गंभीर झुकने तनाव होता है में इस्तेमाल नहीं किया जाना चाहिए.
आवेदन
क्लैडिंग फ्लैंग्स का उपयोग आमतौर पर विभिन्न औद्योगिक अनुप्रयोगों में किया जाता है जहां संक्षारण प्रतिरोध, पहनने के प्रतिरोध, या अन्य विशेष गुणों की आवश्यकता होती है।आवरण फ्लैंग्स के कुछ अनुप्रयोगों में शामिल हैं:
-
तेल और गैस उद्योगः तेल और गैस पाइपलाइनों, अपतटीय प्लेटफार्मों में,और रिफाइनरियों जहां वे कठोर वातावरण और संक्षारक पदार्थों के खिलाफ जंग प्रतिरोध प्रदान करते हैं.
-
रासायनिक उद्योग: रासायनिक प्रसंस्करण संयंत्रों में, एसिडिक या कास्टिक रसायनों से जंग का विरोध करने के लिए क्लैडिंग फ्लैंग्स का उपयोग किया जाता है, जिससे उपकरण की दीर्घायु और सुरक्षा सुनिश्चित होती है।
-
विद्युत उत्पादन: कवरिंग फ्लैंग्स को बिजली संयंत्रों में विशेष रूप से उच्च तापमान, दबाव या घर्षण स्थितियों वाले क्षेत्रों में अनुप्रयोग मिलते हैं।आवरण महत्वपूर्ण घटकों के दीर्घायु को बढ़ाने में मदद करता है.
-
खनन और अयस्क प्रसंस्करणः खनन कार्यों में जहां उपकरण घर्षण सामग्री के संपर्क में आते हैं, क्लैडिंग फ्लैंग्स पहनने के प्रतिरोध को बढ़ाने और घर्षण से बचाने में मदद करते हैं।
-
जल उपचार: रसायनों या खारे पानी के संपर्क में आने से होने वाले संक्षारण को रोकने के लिए जल उपचार संयंत्रों में आवरण फ्लैंग्स का उपयोग किया जाता है, जिससे उपकरण का सेवा जीवन बढ़ जाता है।
-
पल्स और पेपर उद्योग: उत्पादन प्रक्रिया में उपयोग किए जाने वाले अम्लीय और क्षारीय घोल से जंग से बचाने के लिए पल्स और पेपर मिलों में क्लैडिंग फ्लैंग्स का उपयोग किया जाता है।
-
एयरोस्पेस और रक्षा: एयरोस्पेस और रक्षा उद्योग उच्च शक्ति, पहनने के प्रतिरोध, या संक्षारण संरक्षण की आवश्यकता वाले घटकों के लिए क्लैडिंग फ्लैंग्स का उपयोग करते हैं,चुनौतीपूर्ण परिस्थितियों में इष्टतम प्रदर्शन सुनिश्चित करना.
-
खाद्य एवं पेय उद्योगः खाद्य प्रसंस्करण संयंत्रों में, क्लेडिंग फ्लैंग्स का उपयोग स्वच्छता मानकों को बनाए रखने और खाद्य आधारित समाधानों या सफाई एजेंटों से जंग को रोकने के लिए किया जाता है।
