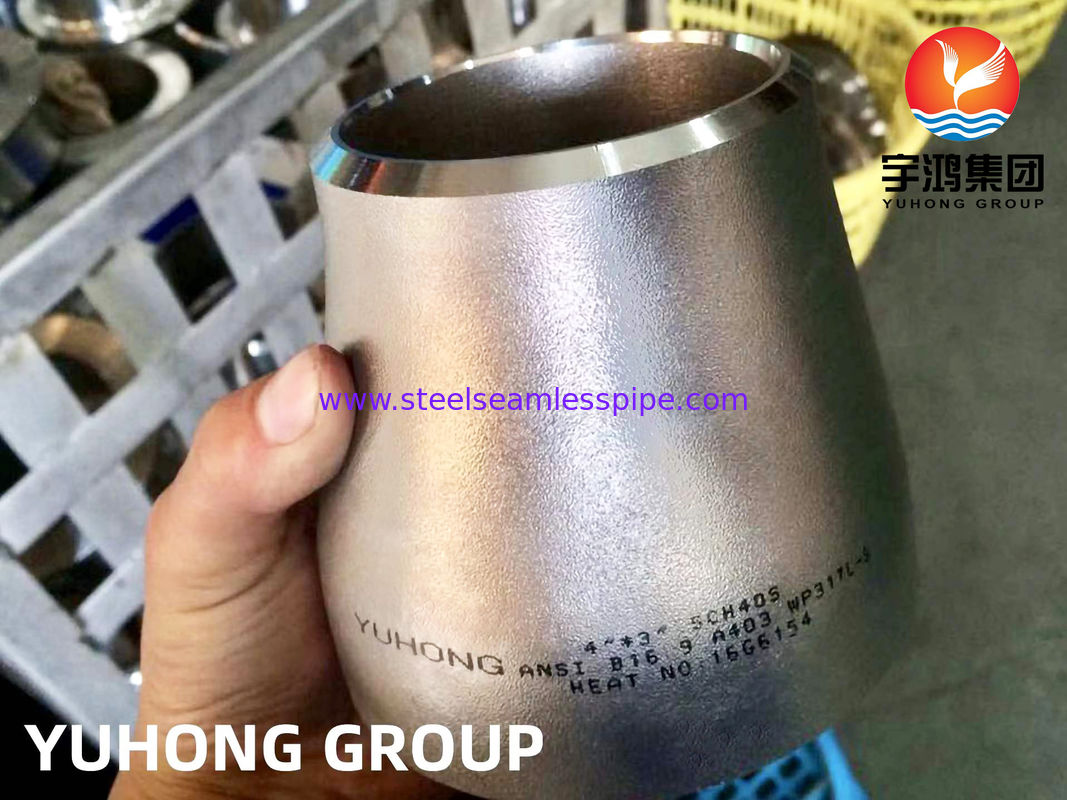

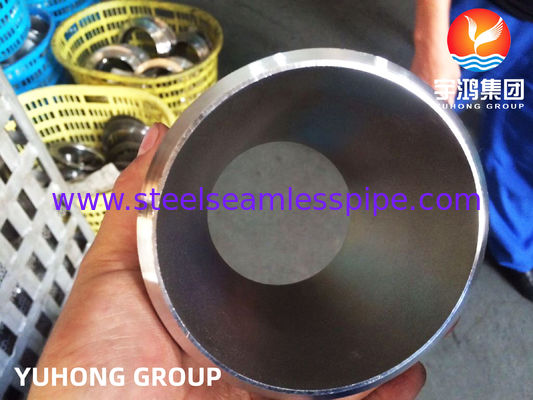

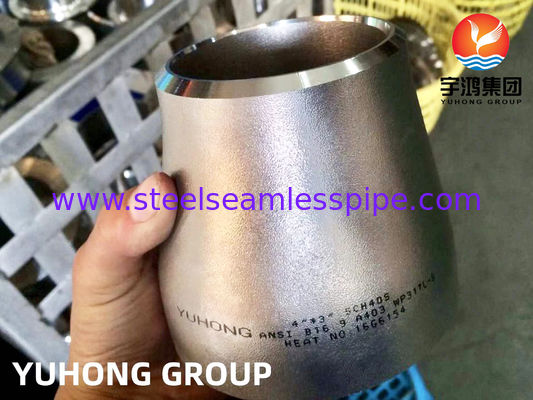

एएसटीएम ए 403 WP317L स्टेनलेस स्टील एकाग्रता घटानेवाला

संक्षारक प्रक्रिया पाइपिंग के लिए ASTM A403 WP317L स्टेनलेस स्टील कंसेंट्रिक रेड्यूसर

महत्वपूर्ण प्रक्रिया प्रणालियों के लिए इंजीनियर्ड प्रवाह संक्रमण

औद्योगिक पाइपिंग प्रणालियों में, एक रिड्यूसर दो अलग-अलग पाइप आकारों के बीच एक कनेक्टर से कहीं अधिक होता है। यह सीधे प्रवाह स्थिरता, दबाव वितरण और स्थापना गुणवत्ता को प्रभावित करता है। सही रेड्यूसर प्रकार और सामग्री का चयन करने से अशांति को कम करने, प्रक्रिया दक्षता बनाए रखने और दीर्घकालिक सिस्टम विश्वसनीयता में सुधार करने में मदद मिलती है।

YUHONG ASTM A403 सामग्री आवश्यकताओं और ASME B16.9 आयामी मानकों के अनुसार निर्मित ASTM A403 WP317L स्टेनलेस स्टील कंसेंट्रिक रेड्यूसर की आपूर्ति करता है। प्रत्येक फिटिंग पूरी तरह से ट्रेस करने योग्य कच्चे माल से निर्मित होती है और संक्षारक प्रक्रिया वातावरण में आयामी सटीकता, वेल्डिंग संगतता और विश्वसनीय प्रदर्शन सुनिश्चित करने के लिए व्यापक निरीक्षण से गुजरती है। एएसटीएम ए403 दबाव पाइपिंग के लिए गढ़ा ऑस्टेनिटिक स्टेनलेस स्टील फिटिंग को कवर करता है, जबकि एएसएमई बी16.9 फैक्ट्री-निर्मित बट-वेल्डिंग फिटिंग के लिए आयाम और सहनशीलता को परिभाषित करता है।

कंसेंट्रिक रेड्यूसर का उपयोग कब किया जाना चाहिए?

एक संकेंद्रित रेड्यूसर दोनों पाइपों की केंद्र रेखा को संरेखित रखता है, जो इसे उन प्रणालियों के लिए उपयुक्त बनाता है जहां सममित प्रवाह और संतुलित दबाव वितरण की आवश्यकता होती है। विशिष्ट स्थापना स्थानों में शामिल हैं:

• लंबवत प्रक्रिया पाइपलाइन

• हीट एक्सचेंजर कनेक्शन

• दबाव पोत नलिका

• रिएक्टर इनलेट और आउटलेट लाइनें

• रासायनिक स्थानांतरण प्रणाली

• रिफाइनरी प्रक्रिया इकाइयाँ

सनकी रेड्यूसर के विपरीत, संकेंद्रित रेड्यूसर मुख्य रूप से चुने जाते हैं जहां तरल संचय से बचने की तुलना में एक सामान्य पाइप केंद्र रेखा को बनाए रखना अधिक महत्वपूर्ण होता है।

सामग्री चयन मार्गदर्शिका

उपयुक्त फिटिंग सामग्री का चयन केवल पाइप सामग्री के मिलान के बजाय प्रक्रिया माध्यम पर निर्भर करता है।

WP317L में WP316L की तुलना में अधिक मोलिब्डेनम सामग्री होती है, जो क्लोराइड युक्त वातावरण में गड्ढों और दरारों के क्षरण के लिए बेहतर प्रतिरोध प्रदान करती है।

WP316L के बजाय WP317L क्यों चुनें?

आक्रामक रसायनों या उच्च क्लोराइड सांद्रता वाले अनुप्रयोगों के लिए, WP317L को अक्सर अधिक संक्षारण प्रतिरोध मार्जिन प्रदान करने के लिए चुना जाता है।

तकनीकी निर्देश

खरीद चेकलिस्ट

कंसेंट्रिक रेड्यूसर का ऑर्डर देने से पहले, इंजीनियरों को इसकी पुष्टि करनी चाहिए:

✔ नाममात्र पाइप आकार (एनपीएस)

✔ शेड्यूल / दीवार की मोटाई

✔ सामग्री ग्रेड

✔ एएसटीएम सामग्री मानक

✔ एएसएमई आयामी मानक

✔ वेल्ड समाप्ति की तैयारी

✔ निरीक्षण आवश्यकताएँ

✔ सामग्री परीक्षण प्रमाणपत्र

कोटेशन चरण में यह जानकारी प्रदान करने से कनेक्टेड पाइपिंग सिस्टम के साथ अनुकूलता सुनिश्चित करने में मदद मिलती है और इंस्टॉलेशन समस्याओं का जोखिम कम हो जाता है।

विशिष्ट परियोजना उद्योग

निरीक्षण एवं दस्तावेज़ीकरण

उपलब्ध दस्तावेज़ में शामिल हैं:

• EN 10204 3.1 सामग्री परीक्षण प्रमाणपत्र

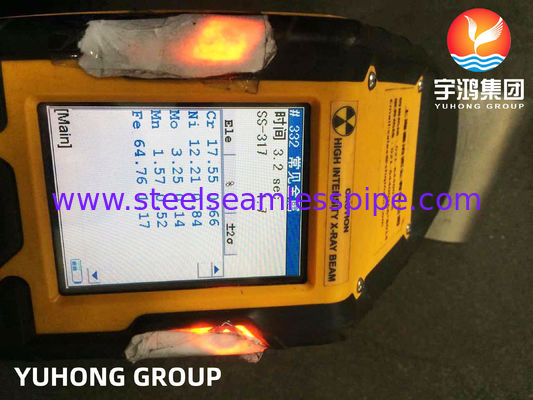

• सकारात्मक सामग्री पहचान (पीएमआई)

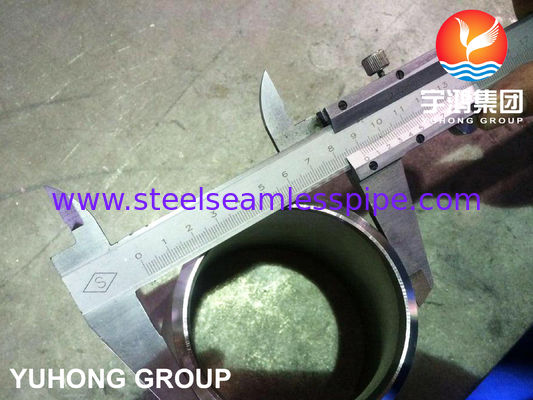

• आयामी निरीक्षण रिपोर्ट

• रासायनिक संरचना रिपोर्ट

• यांत्रिक परीक्षण रिपोर्ट

• तृतीय-पक्ष निरीक्षण (एसजीएस, टीयूवी, बीवी, डीएनवी)

युहोंग को क्यों चुनें?

व्यक्तिगत फिटिंग की आपूर्ति करने के बजाय, YUHONG औद्योगिक परियोजनाओं के लिए संपूर्ण पाइपिंग सामग्री समाधान प्रदान करता है। एएसटीएम ए403 बट वेल्ड फिटिंग के अलावा, उत्पाद पोर्टफोलियो में स्टेनलेस स्टील पाइप, डुप्लेक्स पाइप, निकल मिश्र धातु पाइप, जाली फिटिंग और फ्लैंज शामिल हैं, जो ईपीसी ठेकेदारों और औद्योगिक निर्माताओं को एक ही आपूर्तिकर्ता से संगत पाइपिंग घटकों को प्राप्त करने की अनुमति देता है।

अंतर्राष्ट्रीय इंजीनियरिंग आवश्यकताओं को पूरा करने के लिए प्रत्येक ऑर्डर को पूर्ण सामग्री ट्रैसेबिलिटी, लचीले विनिर्माण विकल्पों और परियोजना दस्तावेज़ीकरण के साथ समर्थित किया जाता है।

अक्सर पूछे जाने वाले प्रश्नों

• एक संकेंद्रित रेड्यूसर एक विलक्षण रेड्यूसर से किस प्रकार भिन्न है?

एक संकेंद्रित रेड्यूसर दोनों पाइप केंद्र रेखाओं को संरेखित रखता है और आमतौर पर ऊर्ध्वाधर पाइपिंग और सामान्य प्रक्रिया प्रणालियों में उपयोग किया जाता है। एक सनकी रेड्यूसर में एक सपाट पक्ष होता है और आमतौर पर जल निकासी को प्रबंधित करने या हवा की जेब से बचने में मदद करने के लिए क्षैतिज पाइपलाइनों या पंप सक्शन लाइनों के लिए चुना जाता है।

• क्या एएसटीएम ए403 रेड्यूसर के आयामों को परिभाषित करता है?

नहीं, एएसटीएम ए403 गढ़ा ऑस्टेनिटिक स्टेनलेस स्टील फिटिंग के लिए सामग्री आवश्यकताओं को निर्दिष्ट करता है, जबकि एएसएमई बी16.9 फैक्ट्री-निर्मित बट-वेल्डिंग फिटिंग के लिए आयाम, सहनशीलता और चिह्नों को परिभाषित करता है।
