| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | YUHONG |
| प्रमाणन: | API, PED , ABS, DNV, BV, LR |
| मॉडल संख्या: | ASTM A860 WPHY60 कार्बन स्टील एक्सेंट्रिक रेड्यूसर |
| न्यूनतम आदेश मात्रा: | 1 पीसी |
|---|---|
| पैकेजिंग विवरण: | प्लाई-वुडन केस या पैलेट |
| प्रसव के समय: | 7 दिन |
| भुगतान शर्तें: | एल/सी, टी/टी |
| प्रोडक्ट का नाम: | विलक्षण | मानक: | एएसटीएम ए 860, एएसएमई एसए 860 |
|---|---|---|---|
| सामग्री: | WPHY60, ग्रेड 60 | आकार: | 1/2 "से 48" |
| दीवार की मोटाई उपलब्ध है: | SCH.10S से SCH.XXS | आकार: | विलक्षण |
| प्रकार: | निर्बाध | ||
| प्रमुखता देना: | एएसटीएम A860 WPHY60 कार्बन स्टील पाइप फिटिंग,कार्बन स्टील एक्सेंट्रिक रिड्यूसर B16.9,वारंटी के साथ बटवेल्ड फिटिंग |
||

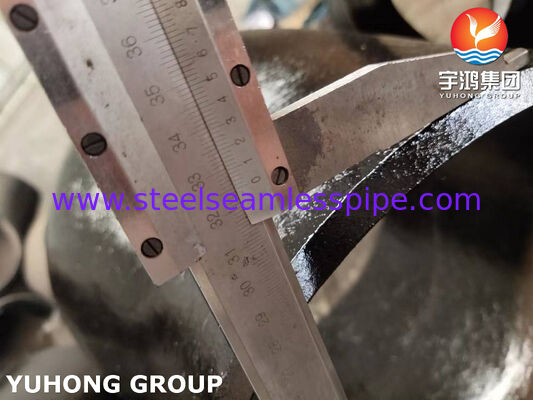

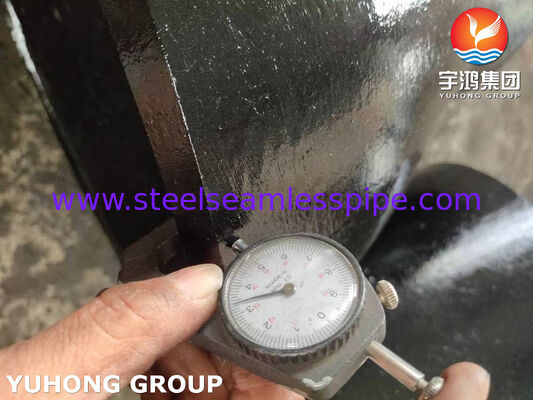

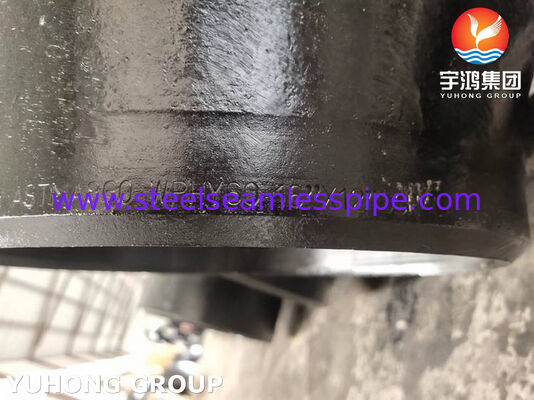

एएसटीएम ए860 डब्ल्यूपीएचवाई 60 कार्बन स्टील एक्सेंट्रिक रेड्यूसर एएसएमई बी16.9 बटवेल्ड पाइप फिटिंग
एएसटीएम ए860 डब्ल्यूपीएचवाई60 कार्बन स्टील एक्सेंट्रिक रेड्यूसर बी16.9 बटवेल्ड फिटिंग एक उच्च शक्ति, वेल्डेड पाइपलाइन घटक है जिसका उपयोग विभिन्न व्यास के दो पाइपों को जोड़ने के लिए किया जाता है। यह एएसटीएम ए860 सामग्री विनिर्देशों के अनुसार निर्मित है, इसमें ऊपर या नीचे सपाट बनाए रखने के लिए एक ऑफ-सेट सेंटरलाइन (एक्सेंट्रिक) की सुविधा है, एएसएमई बी16.9 आयामी मानकों के अनुरूप है, और बट-वेल्डिंग द्वारा पाइपलाइन से जुड़ा हुआ है।
बेहतर होगा कि आप एएसटीएम ए860 फिटिंग तब चुनें जब निम्नलिखित स्थितियाँ आपके प्रोजेक्ट में सभी (या अधिकतर) मौजूद हों:
कनेक्टिंग पाइप API 5L ग्रेड X42 से X70 (हाई-यील्ड पाइप) है: यदि आपकी पाइपलाइन API 5L X60, X65, या X70 के रूप में निर्दिष्ट है, तो आपको A860 फिटिंग का उपयोग करना चाहिए।
ऑपरेटिंग दबाव> 1000 पीएसआई (उच्च दबाव प्रणाली) है: लंबी दूरी की ट्रांसमिशन पाइपलाइनों, गैस कंप्रेसर स्टेशनों और अपतटीय उच्च दबाव प्रवाह लाइनों में बड़े पैमाने पर उपयोग किया जाता है।
डिज़ाइन तापमान कम (उप-शून्य) होते हैं: जब न्यूनतम डिज़ाइन धातु तापमान (एमडीएमटी) -20°F (-29°C) से -50°F (-46°C) तक होता है। (उदाहरण के लिए, आर्कटिक पाइपलाइन, क्रायोजेनिक गैस प्रसंस्करण)।
पाइपलाइन का व्यास बड़ा है: आमतौर पर एनपीएस 4" से 48" (डीएन100 से डीएन1200) के लिए उपयोग किया जाता है जहां भारी दीवार की मोटाई और उच्च संरचनात्मक अखंडता की आवश्यकता होती है।
सेवा खट्टी / गीली H₂S (विशेष ऑर्डर के साथ) है: जब पाइपलाइन खट्टी क्रूड या हाइड्रोजन सल्फाइड (H₂S) युक्त प्राकृतिक गैस का परिवहन करती है - बशर्ते आप इसे NACE MR0175 / ISO 15156 अनुपालन और HIC (हाइड्रोजन प्रेरित क्रैकिंग) परीक्षण के साथ ऑर्डर करें।
एएसटीएम ए860 डब्लूपीएचवाई60 पाइप फिटिंग्स की रासायनिक संरचना कार्बन स्टील एक्सेंट्रिक रेड्यूसर बी16.9 बटवेल्ड फिटिंग्स
| श्रेणी | सी | एम.एन. | एस | पी | सी | नी | करोड़ | एमओ | घन | ती | वी | सीबी | अल |
| डब्ल्यूपीएचवाई 60 | 0.20 | 1.00-1.45 | 0.03 | 0.01 | 0.15-0.40 | 0.50 | 0.30 | 0.25 | 0.35 | 0.05 | 0.10 | 0.06 |
ASTM A860 WPHY60 पाइप फिटिंग कार्बन स्टील एक्सेंट्रिक रेड्यूसर B16.9 बटवेल्ड फिटिंग के यांत्रिक गुण
| तत्व | तन्यता ताकत | उपज शक्ति (0.2%ऑफसेट) | बढ़ाव |
| डब्ल्यूपीएचवाई 60 | 515-690 | 415 | 28% |
एक्सेंट्रिक बनाम कंसेंट्रिक रेड्यूसर
एक्सेंट्रिक रेड्यूसर: छोटे सिरे की केंद्र रेखा बड़े सिरे की केंद्र रेखा से ऑफसेट होती है। इसमें एक सपाट पक्ष (आमतौर पर निचला भाग) होता है।
सनकी क्यों? क्षैतिज पाइपलाइन स्थापनाओं में, यह संक्रमण बिंदु पर गैस (शीर्ष पर) या तरल/कीचड़ (नीचे) के संचय को रोकता है, जिससे सुचारू प्रवाह और आसान पिगिंग (पाइपलाइन सफाई) सुनिश्चित होती है।
अनुप्रयोग
तेल और गैस ट्रांसमिशन (उच्च दबाव पाइपलाइन सिस्टम)
अपतटीय और उपसमुद्री प्लेटफार्म
रासायनिक और पेट्रोकेमिकल संयंत्र (जहां उच्च शक्ति और कम तापमान की कठोरता की आवश्यकता होती है)
बिजली उत्पादन (उच्च दबाव वाली भाप/पानी की लाइनें)
