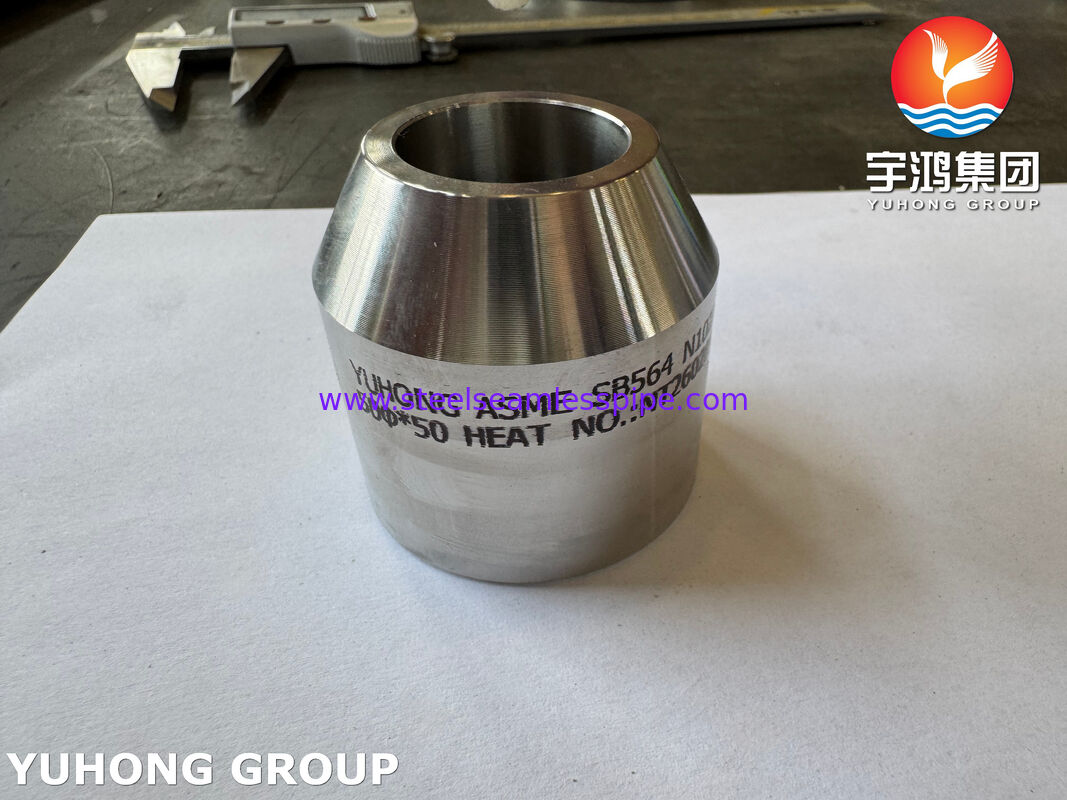

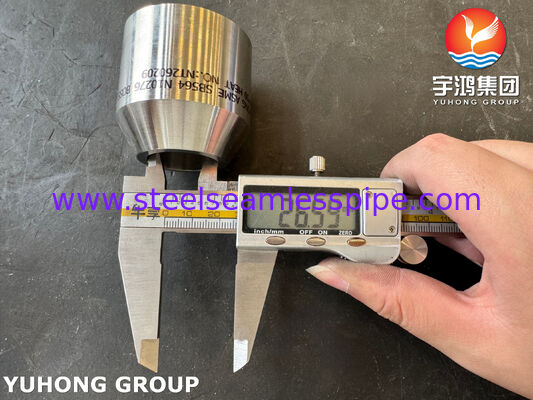

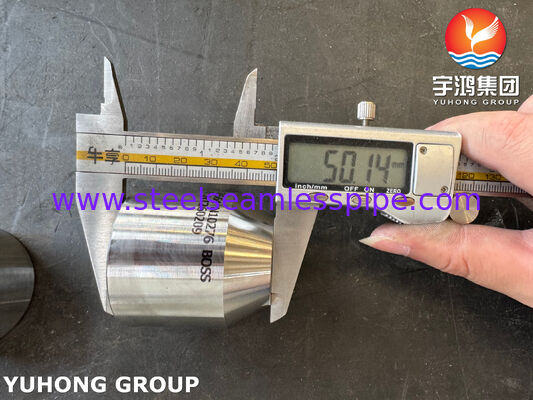

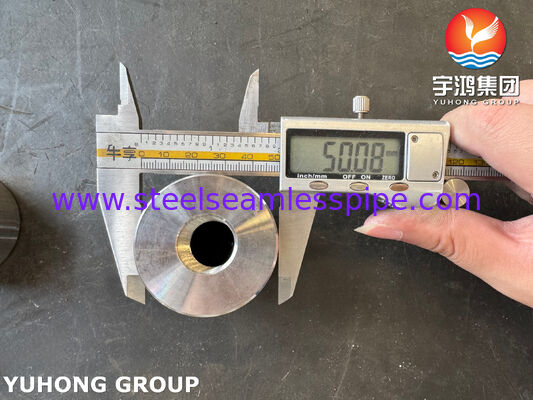

निकेल मिश्र धातु स्टील फोर्ज फिटिंग ASME SB564 N10276 BOSS B16.11 MSS SP-97

निकल मिश्र धातु इस्पात जाली फिटिंग ASME SB564 N10276 बॉस B16.11 MSS SP-97

I. मूल परिभाषा

बॉस फिटिंग, जिसे जाली शाखा आउटलेट या आधा कपलिंग भी कहा जाता है, ASME B16.11 द्वारा शासित एक प्रकार की जाली शाखा फिटिंग है। यह छोटी शाखा लाइनों, उपकरण कनेक्शन, नाली और वेंट पोर्ट को टैप करने के लिए मुख्य पाइपों की बाहरी दीवार पर वेल्डेड एक कॉम्पैक्ट हेवी-वॉल फिटिंग है। घरेलू इंजीनियरिंग क्षेत्र में इसे बस "बॉस हेड" कहा जाता है।

द्वितीय. संरचना और वर्गीकरण

1. दो प्राथमिक कनेक्शन प्रकार

• थ्रेडेड बॉसआंतरिक एनपीटी/बीएसपी धागे से सुसज्जित। मुख्य पाइप में वेल्डिंग के बाद, इसे सीधे दबाव गेज, ट्रांसमीटर, छोटे वाल्व और सैंपलिंग ट्यूब के साथ फिट किया जा सकता है, जिसे व्यापक रूप से उपकरण पाइपिंग के लिए अपनाया जाता है।
• सॉकेट वेल्ड बॉसछोटे बोर पाइपों की फ़िलेट वेल्डिंग के लिए आंतरिक सॉकेट बोर के साथ डिज़ाइन किया गया। इसमें बेहतर दबाव प्रतिरोध है और इसे छोटे-बोर प्रक्रिया शाखाओं पर लगाया जाता है। कम सामान्य प्रकारों में बट वेल्ड बॉस, विस्तारित बॉस और फ़्लैंज फेस बॉस शामिल हैं।

2. रूपरेखा विशेषताएँ

• वेल्डिंग के लिए मुख्य पाइप के बाहरी व्यास को फिट करने के लिए काठी के आकार का घुमावदार आधार;
• ड्रिल किए गए खुले स्थानों पर तनाव को सुदृढ़ करने और उच्च दबाव के तहत टूटने से बचने के लिए शीर्ष पर मोटा उठा हुआ बॉस प्रक्षेपण;
• मानक छोटे पाइपों की तुलना में बहुत अधिक दीवार की मोटाई के साथ पूरी तरह से जाली निर्माण, दबाव वर्ग 3000#, 6000# और 9000# में उपलब्ध है।

तृतीय. कार्य एवं अनुप्रयोग परिदृश्य

• मुख्य पाइपलाइनों पर छोटी उपकरण शाखाओं को टैप करें (दबाव, स्तर, तापमान और नमूना बिंदुओं के लिए);
• पाइपलाइन वेंटिंग, जल निकासी और वायु निकास के लिए छोटे बंदरगाह प्रदान करें;
• उच्च कीमत वाले ओलेट्स के लागत प्रभावी विकल्प के रूप में छोटे-बोर शाखा टेकऑफ़ (एनपीएस 1/8 "~ एनपीएस 4") के रूप में कार्य करें;
• परमाणु ऊर्जा, रसायन, तेल और गैस और बिजली संयंत्र उद्योगों में उच्च तापमान और उच्च दबाव पाइपलाइनों के लिए मानक फिटिंग।

चतुर्थ. बॉस और ओलेट के बीच मुख्य अंतर

वी. सामग्री और मानक

• लागू मानक: एएसएमई बी16.11, एमएसएस एसपी-97
• सामान्य सामग्री: A105 कार्बन स्टील, A182 F304/F316 स्टेनलेस स्टील, F22/F91 मिश्र धातु इस्पात, डुप्लेक्स स्टील 2205/2507, निकल मिश्र धातु
• आकार सीमा: एनपीएस 1/8" ~ 4"

VI. अनुपूरक नोट: विशिष्ट बॉस कपलिंग आसानी से भ्रमित हो जाती है

नली उद्योग में उपयोग की जाने वाली बॉस कपलिंग भाप और हवा की नली के लिए एक त्वरित-डिस्कनेक्ट फिटिंग है, जो जाली पाइप बॉस हेड से पूरी तरह से अलग है। पाइपिंग इंजीनियरिंग में "बॉस" शब्द विशेष रूप से जाली काठी शाखा बॉस फिटिंग के लिए है।

बॉस एक काठी-प्रकार का जालीदार आधा कपलिंग शाखा आउटलेट है जिसे मुख्य पाइपों की बाहरी दीवार पर वेल्ड किया जाता है, जो विशेष रूप से उपकरणों, वेंट और छोटी-बोर शाखाओं के लिए प्रबलित कनेक्शन के रूप में निर्मित होता है।
