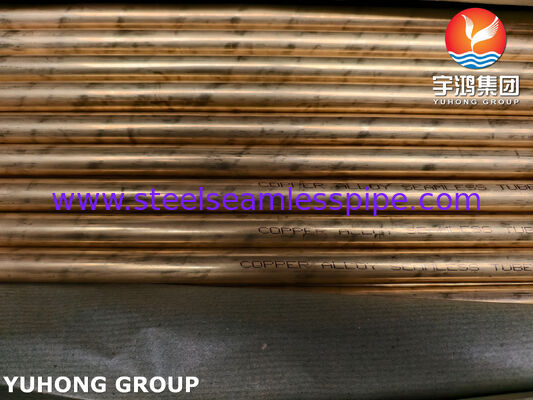

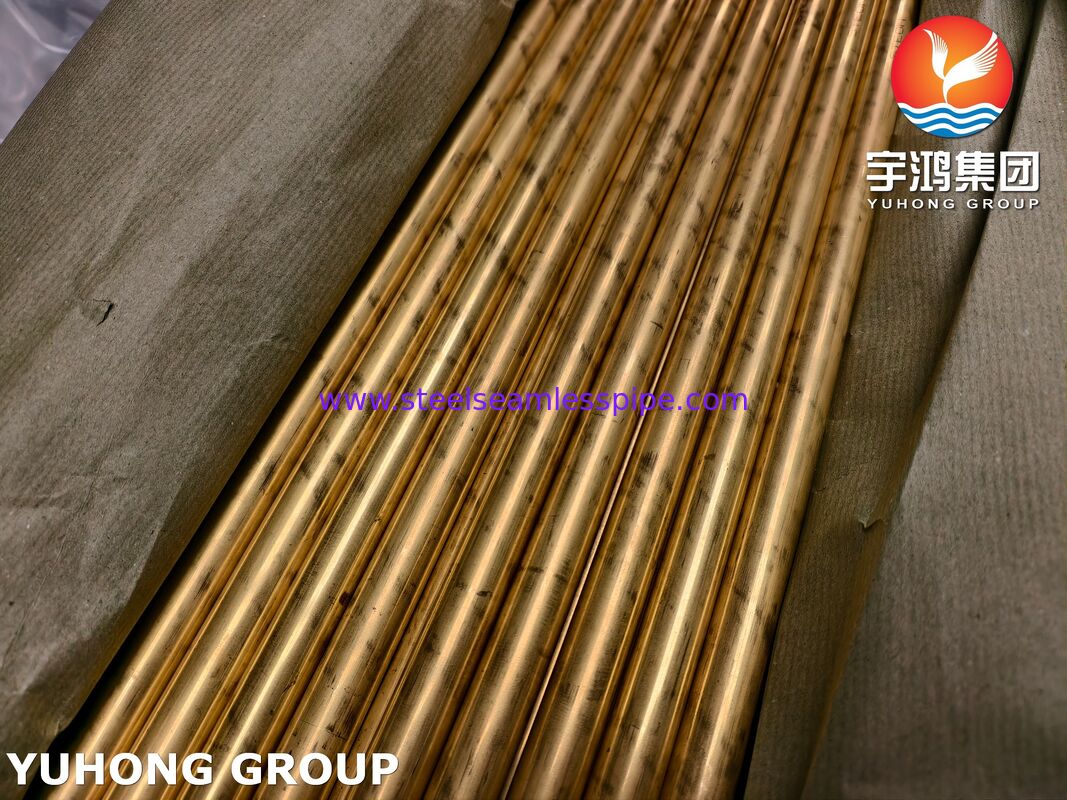

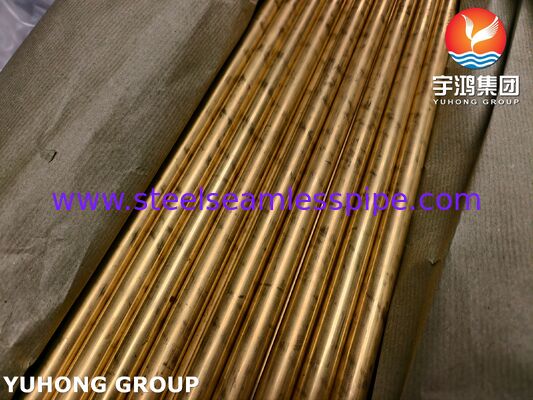

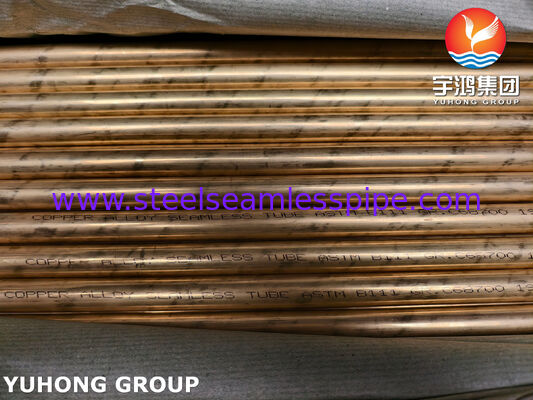

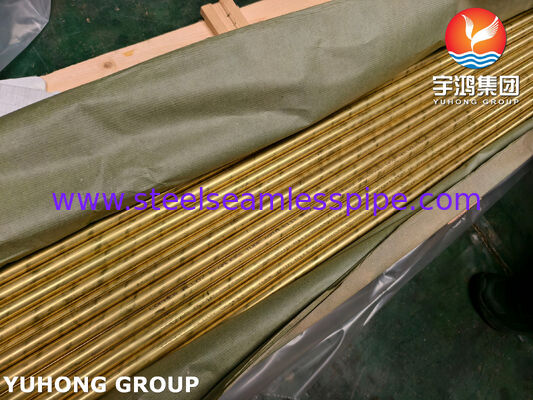

हीट एक्सचेंजर और कंडेनसर के लिए एएसटीएम बी111 सी68700 एल्यूमीनियम पीतल सीमलेस ट्यूब
एएसटीएम बी111 सी68700 कॉपर अलॉय ट्यूब एक सीमलेस एल्यूमीनियम पीतल ट्यूब है जिसे कंडेनसर, इवेपोरेटर और हीट एक्सचेंजर अनुप्रयोगों के लिए निर्मित किया जाता है।
यूएनएस सी68700 को वर्गीकृत किया गया हैएल्यूमीनियम पीतल, प्रकार बीएएसटीएम बी111/बी111एम के तहत। यह अलॉय नियंत्रित आर्सेनिक सामग्री वाला एक कॉपर-जिंक-एल्यूमीनियम सामग्री है। इसकी निर्दिष्ट रासायनिक संरचना में 76.0-79.0% कॉपर, 1.8-2.5% एल्यूमीनियम और 0.02-0.06% आर्सेनिक शामिल है, जिसमें जिंक शेष है।
ट्यूब को एएसटीएम बी111/बी111एम और परियोजना की आवश्यकताओं के अनुसार विभिन्न टेम्पर और आयामी विन्यासों में आपूर्ति की जा सकती है। विशिष्ट अनुप्रयोगों में सरफेस कंडेनसर, हीट एक्सचेंजर, इवेपोरेटर और अन्य औद्योगिक हीट-ट्रांसफर उपकरण शामिल हैं।
तकनीकी विशिष्टताएँ
| मद |
विनिर्देश |
| उत्पाद का नाम |
सी68700 एल्यूमीनियम पीतल सीमलेस ट्यूब |
| मानक |
एएसटीएम बी111 / एएसटीएम बी111एम |
| एएसएमई समतुल्य |
एएसएमई एसबी111 / एसबी111एम जब निर्दिष्ट किया गया हो |
| यूएनएस |
सी68700 |
| अलॉय प्रकार |
कॉपर-जिंक-एल्यूमीनियम अलॉय |
| सामान्य विवरण |
एल्यूमीनियम पीतल प्रकार बी |
| ट्यूब प्रकार |
सीमलेस |
| विनिर्माण प्रक्रिया |
एक्सट्रूज़न / ड्राइंग / एनीलिंग / स्ट्रेटनिंग जैसा लागू हो |
| बाहरी व्यास |
एएसटीएम बी111 के दायरे में 3-1/8 इंच [80 मिमी] तक; समझौते द्वारा अन्य आकार |
| दीवार की मोटाई |
विनिर्देश और परियोजना की आवश्यकताओं के अनुसार |
| लंबाई |
सीधी लंबाई, अनुकूलित |
| टेम्पर |
ओ61 एनील्ड, लाइट ड्रॉन, हार्ड ड्रॉन या लागू स्थिति |
| सतह |
मिल फिनिश / साफ सतह |
| अंत की स्थिति |
सादा अंत या अनुकूलित |
| परीक्षण |
एडी करंट, हाइड्रोस्टैटिक, न्यूमेटिक और लागू यांत्रिक परीक्षण |
| दस्तावेज़ीकरण |
एमटीसी और निरीक्षण दस्तावेज |
सी68700 रासायनिक संरचना
सी68700 की रासायनिक संरचना को लागू एएसटीएम बी111 आवश्यकताओं के अनुसार नियंत्रित किया जाता है।
| तत्व |
एएसटीएम बी111 सी68700 आवश्यकता |
| कॉपर (सीयू) |
76.0-79.0% |
| एल्यूमीनियम (अल) |
1.8-2.5% |
| आर्सेनिक (एएस) |
0.02-0.06% |
| लोहा (एफई) |
≤0.06% |
| सीसा (पीबी) |
≤0.07% |
| जिंक (जेडएन) |
शेष |
यांत्रिक गुण
यांत्रिक गुण निर्दिष्ट टेम्पर पर निर्भर करते हैं।
के लिएसी68700 ओ61 एनील्ड ट्यूब, आमतौर पर संदर्भित एएसटीएम बी111 न्यूनतम आवश्यकताएं शामिल हैं:
| गुण |
ओ61 एनील्ड आवश्यकता |
| तन्य शक्ति |
≥345 एमपीए |
| यील्ड स्ट्रेंथ |
≥125 एमपीए |
| कठोरता |
एएसटीएम बी111 टेम्पर आवश्यकताओं के अनुसार |
विनिर्माण प्रक्रिया
सी68700 सीमलेस कॉपर अलॉय ट्यूब एक नियंत्रित ट्यूब-उत्पादन प्रक्रिया के माध्यम से निर्मित होते हैं।
1. बिलेट तैयारी
कॉपर अलॉय सामग्री को निर्दिष्ट सी68700 रासायनिक संरचना और हीट पहचान आवश्यकताओं के अनुसार तैयार किया जाता है।
2. एक्सट्रूज़न और पियर्सिंग
बिलेट को बाद की ड्राइंग संचालन के लिए उपयुक्त खोखली ट्यूब बनाने के लिए संसाधित किया जाता है।
3. कोल्ड ड्राइंग
आवश्यक बाहरी व्यास, दीवार की मोटाई और आयामी सहनशीलता प्राप्त करने के लिए कोल्ड ड्राइंग का उपयोग किया जाता है।
4. हीट ट्रीटमेंट
निर्दिष्ट टेम्पर और एएसटीएम बी111 आवश्यकताओं के अनुसार एनीलिंग या अन्य लागू थर्मल उपचार किया जाता है।
5. स्ट्रेटनिंग और कटिंग
ट्यूबों को सीधा किया जाता है और आवश्यक लंबाई में काटा जाता है।
6. अंतिम निरीक्षण
शिपमेंट से पहले आयामी, सतह और लागू यांत्रिक और गैर-विनाशकारी परीक्षण किए जाते हैं।
ट्यूब आयाम
सी68700 एल्यूमीनियम पीतल ट्यूबों को बाहरी व्यास और दीवार की मोटाई के विभिन्न संयोजनों में आपूर्ति की जा सकती है।
विशिष्ट ऑर्डर जानकारी में शामिल हैं:
-
बाहरी व्यास
-
दीवार की मोटाई
-
ट्यूब की लंबाई
-
टेम्पर
-
आयामी सहनशीलता
-
अंत की स्थिति
-
सतह की स्थिति
-
परीक्षण आवश्यकताएं
कंडेनसर और हीट एक्सचेंजर परियोजनाओं के लिए, ट्यूब आयामों को ग्राहक के ट्यूब शीट ड्राइंग, उपकरण विनिर्देश या ट्यूब शेड्यूल के अनुसार निर्मित किया जा सकता है।
हीट ट्रीटमेंट और टेम्पर
एएसटीएम बी111/बी111एम कई ट्यूब स्थितियों को निर्दिष्ट करता है, जिनमें शामिल हैं:
चुना हुआ टेम्पर ट्यूब के यांत्रिक गुणों और बनाने की विशेषताओं को प्रभावित करता है। एएसटीएम बी111/बी111एम-24 विशेष रूप से कॉपर और कॉपर-अलॉय ट्यूबों के लिए इन उपलब्ध स्थितियों की पहचान करता है।
ट्यूब विस्तार, झुकने या ट्यूब-टू-ट्यूबशीट स्थापना से जुड़े अनुप्रयोगों के लिए, इंजीनियरिंग चरण के दौरान उपयुक्त टेम्पर की पुष्टि की जानी चाहिए।
परीक्षण और गुणवत्ता नियंत्रण
गुणवत्ता नियंत्रण एएसटीएम बी111/बी111एम और ग्राहक की खरीद आवश्यकताओं के अनुसार किया जा सकता है।
रासायनिक निरीक्षण
-
हीट रासायनिक विश्लेषण
-
सीयू सत्यापन
-
अल सत्यापन
-
एएस सत्यापन
-
एफई और पीबी नियंत्रण
-
हीट-नंबर ट्रेसिबिलिटी
यांत्रिक परीक्षण
ट्यूब परीक्षण
लागू एएसटीएम बी111 परीक्षणों में शामिल हो सकते हैं:
-
विस्तार परीक्षण
-
चपटा परीक्षण
-
अवशिष्ट तनाव परीक्षण
-
एडी-करंट परीक्षण
-
हाइड्रोस्टैटिक परीक्षण
-
न्यूमेटिक परीक्षण
एएसटीएम बी111/बी111एम-24 विशेष रूप से विस्तार, चपटा और अवशिष्ट तनाव परीक्षणों को एडी-करंट, हाइड्रोस्टैटिक और न्यूमेटिक परीक्षणों के साथ इसके उत्पाद आवश्यकताओं के भीतर पहचानता है।
आयामी निरीक्षण
निरीक्षण में शामिल हो सकते हैं:
-
बाहरी व्यास
-
दीवार की मोटाई
-
लंबाई
-
सीधापन
-
अंडाकारता
-
अंत की स्थिति
-
सतह की स्थिति
अनुप्रयोग
सरफेस कंडेनसर
सी68700 सीमलेस ट्यूबों को कंडेनसर ट्यूब अनुप्रयोगों के लिए निर्दिष्ट किया गया है जो एएसटीएम बी111 द्वारा कवर किए गए हैं।
हीट एक्सचेंजर
ट्यूबों का उपयोग शेल-एंड-ट्यूब हीट एक्सचेंजर में हीट-ट्रांसफर ट्यूबिंग के रूप में किया जा सकता है जहां सी68700 एल्यूमीनियम पीतल निर्दिष्ट है।
इवेपोरेटर
एएसटीएम बी111 में कॉपर और कॉपर-अलॉय सीमलेस ट्यूबिंग के लिए इसके दायरे में इवेपोरेटर अनुप्रयोग शामिल हैं।
औद्योगिक शीतलन उपकरण
विशिष्ट उपकरणों में शामिल हो सकते हैं:
-
सरफेस कंडेनसर
-
शेल-एंड-ट्यूब हीट एक्सचेंजर
-
इवेपोरेटर
-
औद्योगिक कूलर
-
बिजली उत्पादन हीट-ट्रांसफर उपकरण
-
समुद्री और प्रक्रिया शीतलन उपकरण
