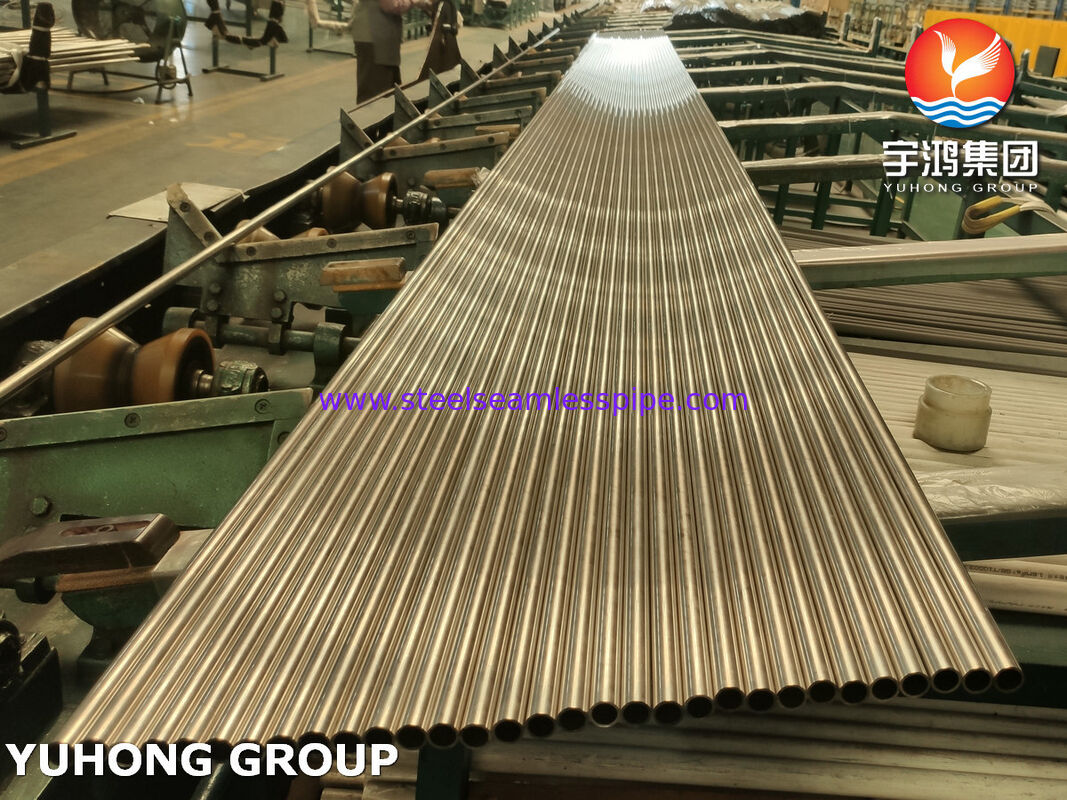

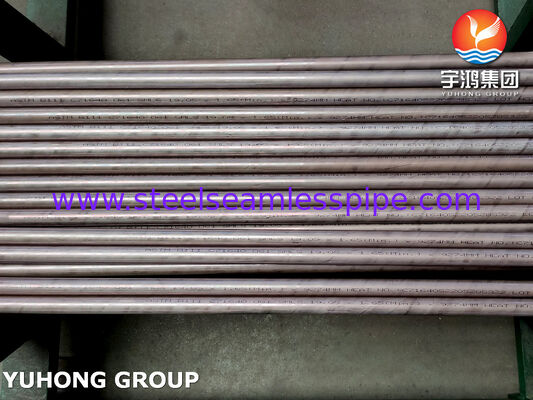

ASTM B111 C71640 सीमलेस कॉपर-निकेल ट्यूब - समुद्री कंडेनसर और हीट एक्सचेंजर के लिए CuNi30Fe मिश्र धातु
युहोंग समूह, 35 वर्षों से अधिक की औद्योगिक विशेषज्ञता और 85 देशों की सेवा करने वाले वैश्विक आपूर्ति नेटवर्क के साथ, उच्च प्रदर्शन गैर-फेरस मिश्र धातु ट्यूबिंग समाधानों में माहिर है।हमारे एएसटीएम B111 C71640 तांबा-निकल निर्बाध ट्यूब समुद्री condensers में महत्वपूर्ण अनुप्रयोगों के लिए कठोर अंतरराष्ट्रीय मानकों को पूरा करने के लिए निर्मित कर रहे हैंहम पूरी तरह से ट्रेसेबिलिटी, सख्त क्वालिटी कंट्रोल और दुनिया भर में मांग वाले सर्विसेज के लिए विश्वसनीय प्रदर्शन सुनिश्चित करते हैं।
रासायनिक संरचना - ASTM B111 C71640 (UNS C71640 / CW353H)
| तत्व |
संरचना (%) |
| तांबा (Cu) + चांदी (Ag) |
शेष |
| निकेल (Ni) + कोबाल्ट (Co) |
29.0 - 32.0 |
| लोहा (Fe) |
1.7 - 23 |
| मैंगनीज (Mn) |
1.5 - 25 |
| कार्बन (सी), अधिकतम |
0.06 |
| सल्फर (S), अधिकतम |
0.03 |
नाममात्र संरचना:66% Cu - 30% Ni - 2% Fe - 2% Mn
उच्च आयरन और मैंगनीज सामग्री ¥ मानक C71500 (70/30 Cu-Ni) ¥ से अधिक, सुरक्षात्मक सतह ऑक्साइड फिल्म को मजबूत करती है, जो बहते समुद्र के पानी में टक्कर के हमले के लिए बेहतर प्रतिरोध प्रदान करती है.
तापमान के अनुसार यांत्रिक गुण - एएसटीएम बी111
| ताप |
तन्य शक्ति, मिन |
उपज शक्ति, मिनट (0.5% विस्तार) |
लम्बाई |
| O61 (एनिल्ड) |
63 ksi (435 MPa) |
25 ksi (170 MPa) |
४०% |
| HR50 (ड्राउन और तनाव मुक्त) |
81 ksi (560 MPa) |
58 ksi (400 MPa) |
4% |
एएसटीएम बी111 की आवश्यकताओं के अनुसार
विनिर्माण और परीक्षण आवश्यकताएं - एएसटीएम बी111 अनुपालन
सभी ट्यूबों के रूप में निर्मित कर रहे हैंनिर्बाधएक्सट्रूज़न और कोल्ड-ट्रॉइंग प्रक्रियाओं के माध्यम से उत्पाद, जिनकी आयामी सीमा 31⁄8 इंच (80 मिमी) OD तक होती है। निम्नलिखित अनिवार्य परीक्षणों को ASTM B111 के अनुसार लागू किया जाता हैः
| परीक्षण प्रकार |
आवश्यकता |
| विस्तार परीक्षण |
बाहरी व्यास का 30% (तालिका 4) के अनुसार |
| हाइड्रोस्टैटिक परीक्षण |
अधिकतम 1000 पीएसआई (7 एमपीए) जब तक कि अन्यथा निर्दिष्ट न हो |
| एडी करंट टेस्ट |
गुणवत्ता आश्वासन के लिए 100% अनिवार्य (ASTM E243) |
| अनाज का आकार (एनील्ड) |
0.010 - 0.045 मिमी |
| अवशिष्ट तनाव मूल्यांकन |
पारा नाइट्रेट या अमोनिया वाष्प परीक्षण |
एडी-करंट परीक्षण अब अधिकांश मिलों में प्राथमिक एनडीटी विधि है, जब पनडुब्बी या परमाणु सेवा के लिए निर्दिष्ट किया जाता है तो हाइड्रोस्टैटिक परीक्षण किया जाता है।
महत्वपूर्ण विनिर्माण नोटःसतह खत्म और प्रारंभिक स्थिति सेवा जीवन के लिए निर्णायक हैं।शोध से पता चलता है कि अचार और सतह की तैयारी सीधे Fe/Mn से समृद्ध सुरक्षात्मक ऑक्साइड परत के गठन को प्रभावित करती है जो कटाव-जंग प्रतिरोध प्रदान करती हैहम नियंत्रित अचार और एनीलिंग प्रक्रियाओं के माध्यम से सतह की स्थिति पर सख्त नियंत्रण बनाए रखते हैं।
पूरक विनिर्माण क्षमताएं और सामग्री ग्रेड
नंगे ट्यूबों के अलावा, युहोंग समूह पूर्ण हीट एक्सचेंजर घटक पैकेज की आपूर्ति करता हैः
| घटक |
उपलब्ध सामग्री |
| ट्यूब शीट |
ASME SB171 C71640, C71500, C70600 |
| बफ़ल प्लेट |
कार्बन स्टील, स्टेनलेस स्टील या तांबे के मिश्र धातु प्रति डिजाइन |
| चैनल कवर और हेड |
एएसएमई के अनुरूप सामग्री |
| यू-बेंड ट्यूब |
C71640, C71500, C70600 |
| ट्यूब बंडल |
C71640 ट्यूबिंग के साथ पूर्ण विधानसभा |
हम समर्थन करते हैंअनुकूलित आयाम, यू-बेंडिंग, फिनिंग (लो-फिन/हाई-फिन) और पूर्ण बंडल निर्माण.
अनुप्रयोग परिदृश्य
- सतह कंडेनसरसमुद्री और बिजली उत्पादन सेवा में
- शेल और ट्यूब हीट एक्सचेंजरअपतटीय प्लेटफार्मों में
- बाष्पीकरकनिर्जलीकरण संयंत्रों में (MSF और MED)
- सैलून हीटरऔर गर्मी अस्वीकृति वर्गों
- शीतलन जल प्रणालीसमुद्री जल या खारा पानी के साथ
- उच्च गति वाले समुद्री जल पाइपजहां क्षरण प्रतिरोध महत्वपूर्ण है
तकनीकी लाभ और अनुकूलन
क्षरण-क्षरण प्रतिरोध:2% Fe + 2% Mn संरचना C71640 को मानक C70600 (90/10) और C71500 (70/30) मिश्र धातुओं की तुलना में उच्च प्रवाह गति का सामना करने में सक्षम बनाती है।यह परिवार के प्राकृतिक antifouling व्यवहार को बनाए रखते हुए तांबे-निकल ग्रेड के बीच सबसे अच्छा कटाव और टक्कर प्रतिरोध प्रदान करता है.
जैवसंश्लेषण प्रतिरोध:तांबा-निकल मिश्र धातु प्राकृतिक रूप से समुद्री बायोफॉउलिंग का विरोध करती है, रखरखाव की आवृत्ति को कम करती है और लंबे समय तक सेवा अंतराल पर गर्मी हस्तांतरण दक्षता को संरक्षित करती है।
तापमान सीमाःअधिकतम कार्य तापमान 300°C (572°F) तक।
अनुकूलन विकल्पः
- आयामः कस्टम ओडी, दीवार मोटाई, और लंबाई
- तापमानः O61 (गला हुआ) या HR50 (सेंचित/तनाव मुक्त)
- खत्म करना: चमकदार एनील, अचार या पॉलिश
- आकृति: सीधी, यू-बेंड या रोल्ड
- समाप्ति के लिए तैयार किया गयाः सादा, घिसा हुआ या गूंथना हुआ
तकनीकी FAQ - उद्योग के सामान्य प्रश्न
प्रश्न: C71640 और C71500 (70/30 Cu-Ni) में क्या अंतर है?
C71640 एक संशोधित 70/30 मिश्र धातु है जिसमें C71500 (Fe 0.4-1.0%, Mn 1.0% अधिकतम) के मुकाबले Fe (1.7-2.3%) और Mn (1.5-2.5%) का स्तर अधिक है।यह रेत से भरे समुद्र के पानी में उच्च शक्ति और उत्कृष्ट कटाव-क्षय प्रतिरोध प्रदान करता है.
प्रश्न: सी71640 एमएसएफ डीसलिंग संयंत्रों के लिए क्यों निर्दिष्ट है?
मल्टी-स्टेज फ्लैश डसेलनेशन में उच्च वेगों पर निलंबित ठोस पदार्थों के साथ उच्च तापमान वाले नमकीन शामिल होते हैं।C71640 विशेष रूप से इस कार्य के लिए विकसित किया गया था और गर्मी अस्वीकृति और नमकीन हीटर वर्गों में बेहद सफल रहा है.
प्रश्न: एएसटीएम बी111 ट्यूबों पर कौन सी एनडीटी विधियां लागू की जाती हैं?
ए.एस.टी.एम. बी.111 के अनुसार, प्रत्येक ट्यूब को या तो एडी-करंट परीक्षण (ए.एस.टी.एम. ई.243) या हाइड्रोस्टैटिक परीक्षण से गुजरना पड़ता है। अधिकांश मिलों में अब प्राथमिक विधि के रूप में 100% एडी-करंट परीक्षण का उपयोग किया जाता है।
