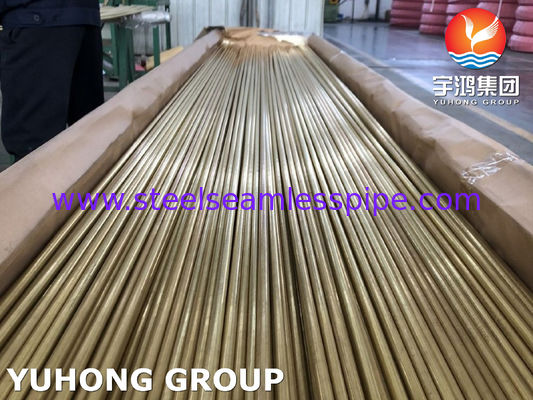

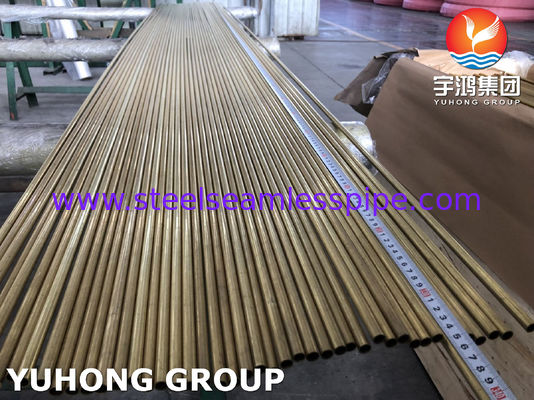

DIN 17660 CuZn20Al2 F39 हीट एक्सचेंजर के लिए निर्बाध तांबा मिश्र धातु ट्यूब
उत्पाद का अवलोकन
DIN 17660 CuZn20Al2 F39 निर्बाध तांबा मिश्र धातु ट्यूब एक एल्यूमीनियम पीतल ट्यूब गर्मी एक्सचेंजर, संघनक और अन्य औद्योगिक गर्मी हस्तांतरण अनुप्रयोगों के लिए निर्मित है।
CuZn20Al2 एक तांबा-जस्ता-एल्यूमीनियम मिश्र धातु है। F39 पदनाम परिभाषित यांत्रिक आवश्यकताओं के साथ एक विशिष्ट सामग्री की स्थिति की पहचान करता है।उत्पाद निर्बाध गोल ट्यूबिंग के रूप में आपूर्ति की जाती है और अनुकूलित बाहरी व्यास में निर्मित किया जा सकता है, परियोजना आवश्यकताओं के अनुसार दीवार मोटाई और लंबाई।
यह ट्यूब उन उपकरणों के लिए उपयुक्त है जहां तांबे के मिश्र धातु के ट्यूबिंग को हीट-ट्रांसफर सेवा के लिए निर्दिष्ट किया गया है, जिसमें कंडेनसर, हीट एक्सचेंजर और वाष्पीकरण प्रणाली शामिल हैं।
उन परियोजनाओं के लिए जिन्हें सटीक यूरोपीय सामग्री नाम की आवश्यकता होती है, लागू मानक, सामग्री ग्रेड,खरीद विनिर्देश और सामग्री प्रमाण पत्र के साथ तापमान और उत्पाद के रूप की पुष्टि की जानी चाहिए.
तकनीकी विनिर्देश
| पद |
विनिर्देश |
| उत्पाद का नाम |
CuZn20Al2 F39 सीमलेस कॉपर एलॉय ट्यूब |
| मानक |
DIN 17660 |
| सामग्री का ग्रेड |
CuZn20Al2 |
| स्थिति |
F39 |
| सामग्री का प्रकार |
एल्यूमीनियम पीतल / तांबा-जस्ता-एल्यूमीनियम मिश्र धातु |
| ट्यूब प्रकार |
निर्बाध |
| आकार |
गोल ट्यूब |
| बाहरी व्यास |
परियोजना आवश्यकताओं के अनुसार अनुकूलित |
| दीवार की मोटाई |
परियोजना आवश्यकताओं के अनुसार अनुकूलित |
| लम्बाई |
1~12 मीटर या अनुकूलित |
| सतह |
मिल फिनिश / पॉलिश / ग्राहक निर्दिष्ट |
| अंत |
सादा अंत / अनुकूलित |
| परीक्षण |
एडी करंट, हाइड्रोस्टैटिक या लागू परीक्षण |
| आवेदन |
हीट एक्सचेंजर, कंडेनसर, इवेपरेटर और औद्योगिक शीतलन उपकरण |
मौजूदा उत्पाद सूचना में CuZn20Al2 F39 को एक निर्बाध तांबा मिश्र धातु ट्यूब के रूप में सूचीबद्ध किया गया है और औद्योगिक हीट एक्सचेंजर अनुप्रयोगों के लिए अनुकूलित आयाम दिए गए हैं।
सामग्री का नाम
CuZn20Al2
CuZn20Al2 एक मिश्र धातु तत्व के रूप में एल्यूमीनियम के साथ तांबा-जस्ता मिश्र धातु परिवार से संबंधित है।
उपलब्ध उत्पाद सूचनाओं में मिश्र धातु की पहचान लगभग इस प्रकार से की गई हैः
सटीक रासायनिक संरचना को DIN 17660 के लागू संस्करण और आपूर्ति की गई गर्मी के लिए सामग्री परीक्षण प्रमाण पत्र के अनुसार सत्यापित किया जाना चाहिए।
महत्वपूर्ण सामग्री पहचान
CuZn20Al2 को CW509L के रूप में वर्णित नहीं किया जाना चाहिए।
CW509L यूरोपीय पदनाम हैCuZn40, जिसमें लगभग 59.5~61.5% तांबा और शेष के रूप में जिंक होता है। यह CuZn20Al2 से अलग पीतल का ग्रेड है।
इसलिए उत्पाद पृष्ठ में निम्नलिखित का प्रयोग नहीं करना चाहिए:
CuZn20Al2 / CW509L
विनिमेय पदार्थों के नाम के रूप में।
यदि ग्राहक के एमटीसी वास्तव में निर्दिष्ट करता हैCW509L / CuZn40, तो इसे एक अलग उत्पाद पृष्ठ के रूप में माना जाना चाहिए।
रासायनिक संरचना
मौजूदा उत्पाद डेटा में सूचीबद्ध CuZn20Al2 सामग्री के लिएः
| तत्व |
रचना |
| तांबा (Cu) |
76.0 ¥79.0% |
| एल्यूमीनियम (Al) |
1.8~2.5% |
| सीसा (पीबी) |
≤0.07% |
| लोहा (Fe) |
≤0.06% |
| जस्ता (Zn) |
शेष राशि |
| अन्य तत्व |
लागू विनिर्देश के अनुसार |
सटीक गर्मी विश्लेषण लागू सामग्री मानक और खरीद आदेश के अनुसार रिपोर्ट किया जाना चाहिए।
मैकेनिकल गुण F39
CuZn20Al2 F39 के लिए मौजूदा तकनीकी डेटा में निम्नलिखित निर्दिष्ट किया गया हैः
| संपत्ति |
F39 आवश्यकता |
| तन्य शक्ति |
≥390 एमपीए |
| उपज शक्ति |
150-230 एमपीए |
| लम्बाई |
≥45% |
इन मूल्यों को केवल तब ही बरकरार रखा जाना चाहिए जब आपूर्ति की गई सामग्री और मानक के लागू संस्करण में F39 की स्थिति की पुष्टि की जाती है। प्रत्येक उत्पादन बैच के लिए एमटीसी को नियंत्रित किया जाना चाहिए।
निर्माण प्रक्रिया
CuZn20Al2 F39 ट्यूब एक नियंत्रित निर्बाध तांबे मिश्र धातु ट्यूब उत्पादन प्रक्रिया के माध्यम से निर्मित किया जा सकता हैः
-
तांबे के मिश्र धातु के कच्चे माल की तैयारी
-
बिलेट निरीक्षण और ताप पहचान
-
गर्म एक्सट्रूज़न या छिद्रण
-
शीत रेखांकन
-
आवश्यक होने पर मध्यवर्ती ताप उपचार
-
अंतिम आकार
-
सीधा करना
-
काटना
-
सतह की सफाई
-
विनाशकारी परीक्षण
-

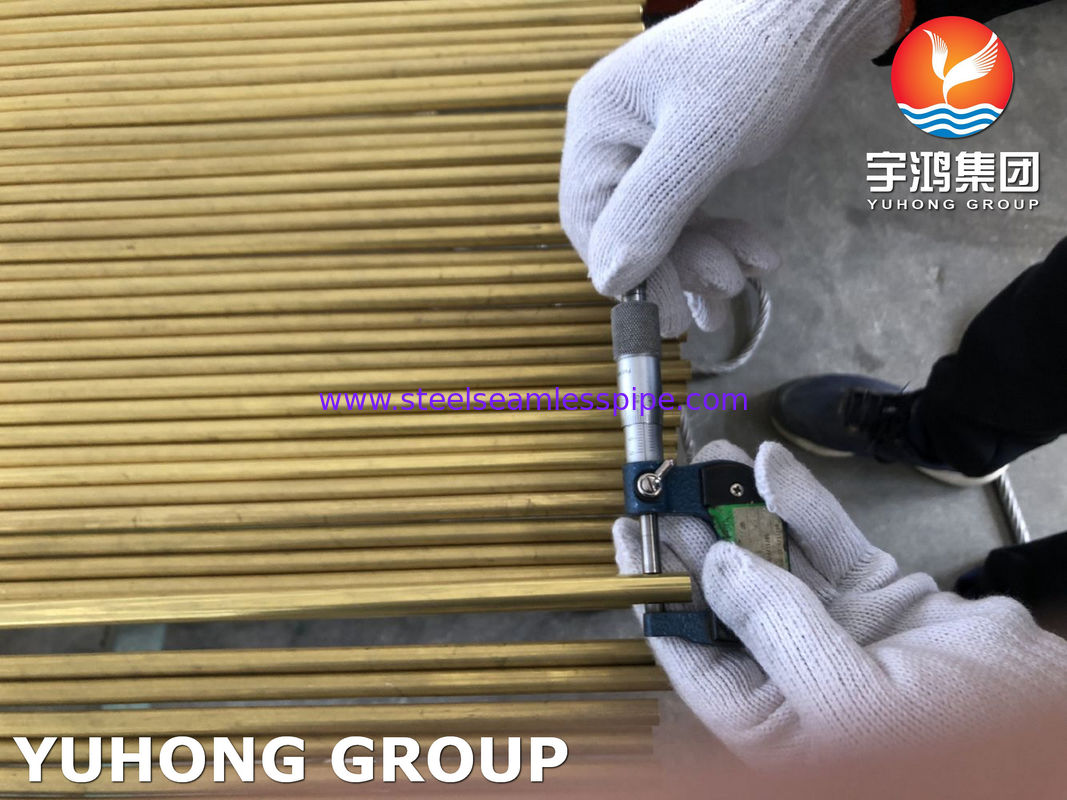

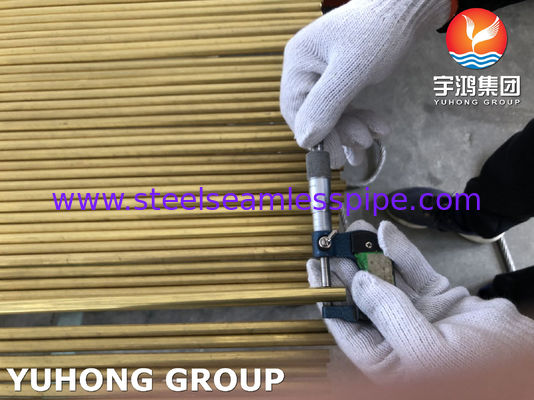

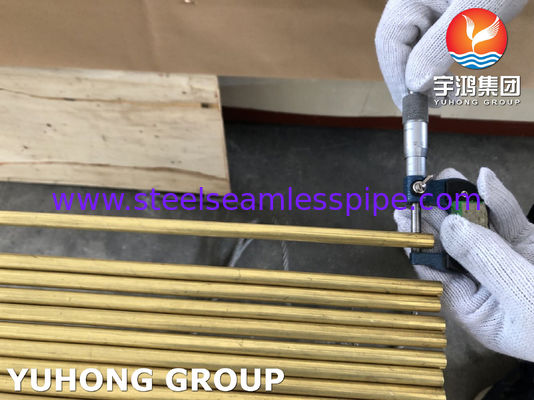

आयामी निरीक्षण
-
अंतिम चिह्न और पैकेजिंग
वास्तविक उत्पादन मार्ग निर्दिष्ट ट्यूब आयामों, तापमान और लागू तकनीकी आवश्यकताओं पर निर्भर करता है।
ट्यूब आयाम
उपलब्ध आयामों को ग्राहक की आवश्यकताओं के अनुसार अनुकूलित किया जा सकता है।
सामान्य आदेश जानकारी में निम्नलिखित शामिल हैंः
-
बाहरी व्यास
-
दीवार की मोटाई
-
ट्यूब की लंबाई
-
आयामी सहिष्णुता
-
सतह की स्थिति
-
अंतिम स्थिति
-
सामग्री की स्थिति
-
परीक्षण आवश्यकताएँ
हीट एक्सचेंजर अनुप्रयोगों के लिए, ट्यूब आयाम ट्यूब-शीट छेद व्यास, ट्यूब पिच और ट्यूब विस्तार आवश्यकताओं के साथ समन्वित किया जा सकता है।
सतह खत्म
उपलब्ध सतह स्थितियों में निम्नलिखित शामिल हो सकते हैंः
जब विशिष्ट परिष्करण की आवश्यकता होती है तो आवश्यक सतह की स्थिति खरीद आदेश में बताई जानी चाहिए।
विनाशकारी परीक्षण
लागू उत्पाद विनिर्देशों और खरीद आवश्यकताओं के अनुसार सीमलेस तांबा मिश्र धातु ट्यूबों पर इड्डी करंट परीक्षण लागू किया जा सकता है।
अतिरिक्त परीक्षण में निम्नलिखित शामिल हो सकते हैंः
-
एडी करंट टेस्ट
-
हाइड्रोस्टैटिक परीक्षण
-
वायवीय परीक्षण
-
आयामी निरीक्षण
-
सतह निरीक्षण
सटीक परीक्षण विधि को लागू मानक और ग्राहक की आवश्यकताओं के अनुसार निर्दिष्ट किया जाना चाहिए।
हीट एक्सचेंजर अनुप्रयोग
CuZn20Al2 F39 सीमलेस ट्यूबों का उपयोग ऐसे उपकरणों में किया जा सकता हैः
मौजूदा उत्पाद सूचना में विशेष रूप से ताप विनिमयकर्ताओं, वाष्पीकरणकर्ताओं, संघनकों, ग्रंथि भाप संघनकों, भाप निष्कर्षक और टरबाइन तेल शीतलक अनुप्रयोगों के बीच की पहचान की गई है।
कंडेनसर ट्यूब अनुप्रयोग
तांबे के मिश्र धातु के ट्यूबों का व्यापक रूप से कंडेनसर उपकरण में गर्मी हस्तांतरण ट्यूबिंग के रूप में उपयोग किया जाता है।
एक विशिष्ट कंडेनसर परियोजना के लिए, सामग्री चयन में निम्नलिखित पर विचार किया जाना चाहिएः
सामान्य संक्षारण प्रतिरोध कथन से अनुप्रयोग-विशिष्ट सामग्री चयन की जगह नहीं लेनी चाहिए।
ट्यूब-टू-ट्यूबशीट स्थापना
हीट एक्सचेंजर और कंडेनसर अनुप्रयोगों के लिए, ट्यूब ओडी और दीवार मोटाई ट्यूब शीट डिजाइन के अनुरूप होनी चाहिए।
उपकरण के डिजाइन के आधार पर, ट्यूब को निम्न के द्वारा स्थापित किया जा सकता हैः
चयनित सामग्री की स्थिति को ट्यूब विस्तार प्रक्रिया को डिजाइन करते समय ध्यान में रखा जाना चाहिए।
